Інерційний робочий орган розпушника

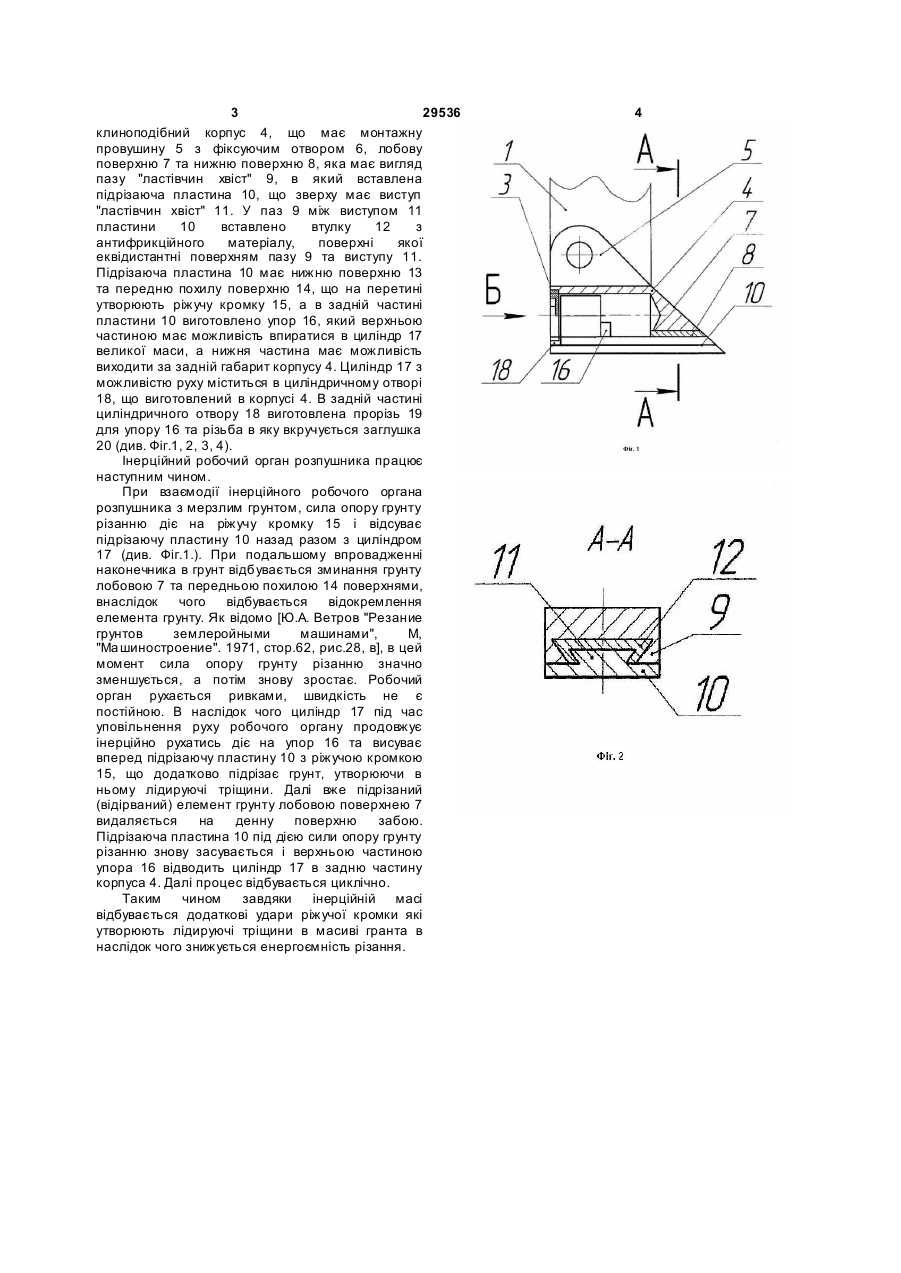

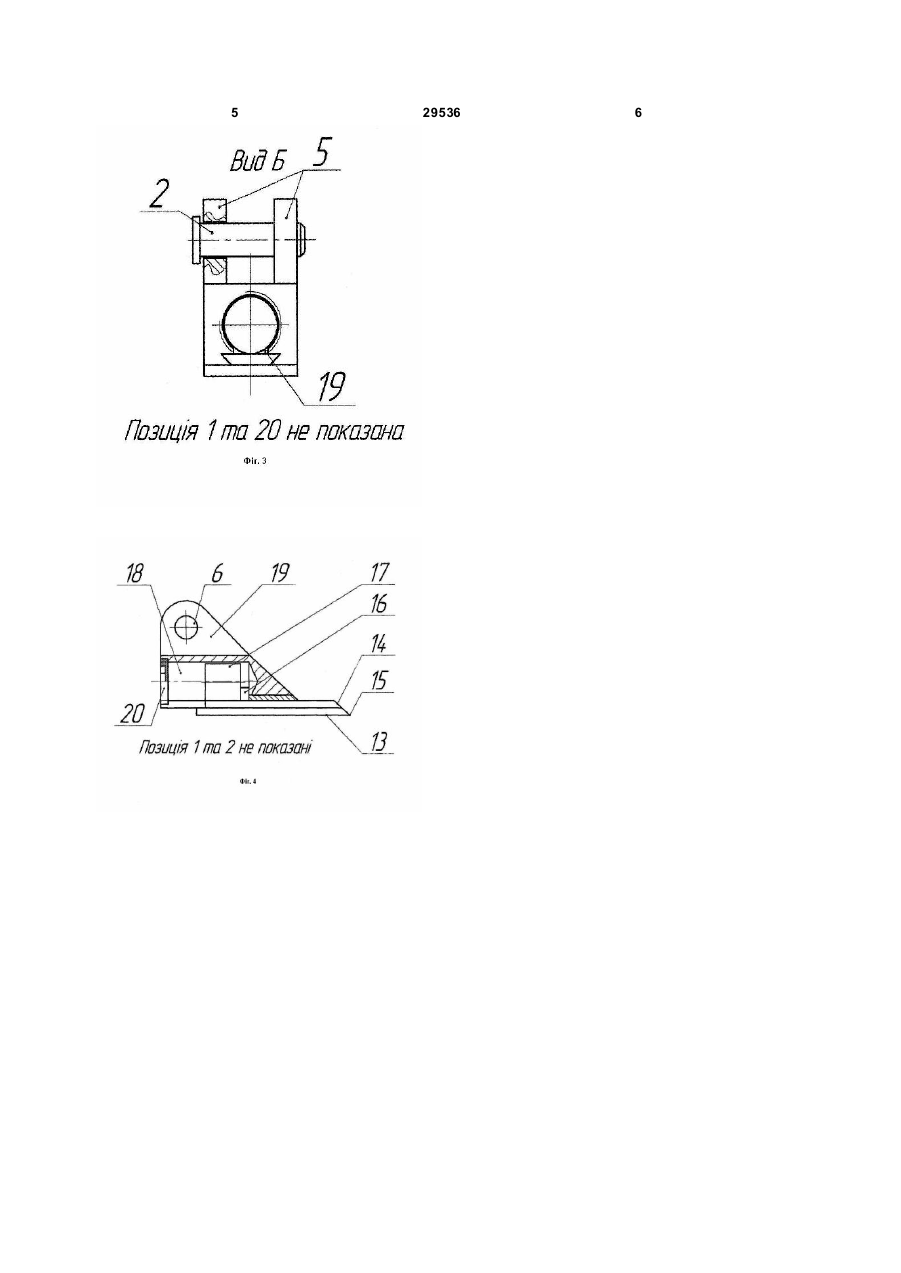

Інерційний робочий орган розпушника, що містить стояк, закріплений на ньому за допомогою пальця наконечник, який має клиноподібний корпус, що містить монтажне гніздо з фіксуючим отвором, лобову поверхню та нижню поверхню, яка має вигляд паза "ластівчин хвіст", в який 3 29536 клиноподібний корпус 4, що має монтажну провушину 5 з фіксуючим отвором 6, лобову поверхню 7 та нижню поверхню 8, яка має вигляд пазу "ластівчин хвіст" 9, в який вставлена підрізаюча пластина 10, що зверху має виступ "ластівчин хвіст" 11. У паз 9 між виступом 11 пластини 10 вставлено втулку 12 з антифрикційного матеріалу, поверхні якої еквідистантні поверхням пазу 9 та виступу 11. Підрізаюча пластина 10 має нижню поверхню 13 та передню похилу поверхню 14, що на перетині утворюють ріжучу кромку 15, а в задній частині пластини 10 виготовлено упор 16, який верхньою частиною має можливість впиратися в циліндр 17 великої маси, а нижня частина має можливість виходити за задній габарит корпусу 4. Циліндр 17 з можливістю руху міститься в циліндричному отворі 18, що виготовлений в корпусі 4. В задній частині циліндричного отвору 18 виготовлена прорізь 19 для упору 16 та різьба в яку вкручується заглушка 20 (див. Фіг.1, 2, 3, 4). Інерційний робочий орган розпушника працює наступним чином. При взаємодії інерційного робочого органа розпушника з мерзлим грунтом, сила опору грунту різанню діє на ріжучу кромку 15 і відсуває підрізаючу пластину 10 назад разом з циліндром 17 (див. Фіг.1.). При подальшому впровадженні наконечника в грунт відбувається зминання грунту лобовою 7 та передньою похилою 14 поверхнями, внаслідок чого відбувається відокремлення елемента грунту. Як відомо [Ю.А. Ветров "Резание грунтов землеройными машинами", М, "Ма шиностроение". 1971, cтop.62, рис.28, в], в цей момент сила опору грунту різанню значно зменшується, а потім знову зростає. Робочий орган рухається ривками, швидкість не є постійною. В наслідок чого циліндр 17 під час уповільнення руху робочого органу продовжує інерційно рухатись діє на упор 16 та висуває вперед підрізаючу пластину 10 з ріжучою кромкою 15, що додатково підрізає грунт, утворюючи в ньому лідируючі тріщини. Далі вже підрізаний (відірваний) елемент грунту лобовою поверхнею 7 видаляється на денну поверхню забою. Підрізаюча пластина 10 під дією сили опору грунту різанню знову засувається і верхньою частиною упора 16 відводить циліндр 17 в задню частину корпуса 4. Далі процес відбувається циклічно. Таким чином завдяки інерційній масі відбувається додаткові удари ріжучої кромки які утворюють лідируючі тріщини в масиві гранта в наслідок чого знижується енергоємність різання. 4 5 29536 6
