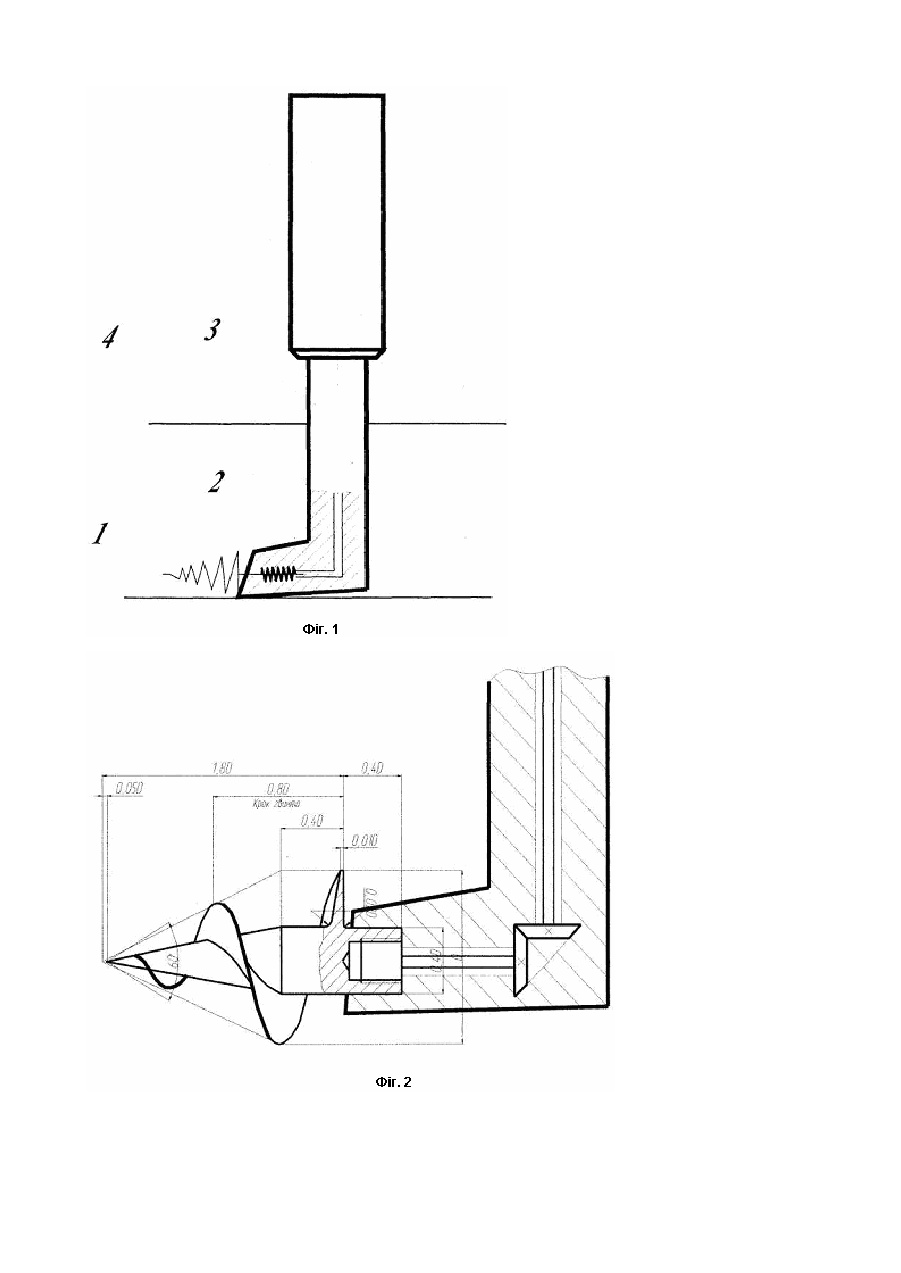

Робочий орган розпушника

Корисна модель відноситься до землерийної техніки і може бути використана для розпушення мерзлих і міцних ґрунтів. Відомо патент [UA 28878 кл. Е02 F5/30, 1997 року "Розпушувач"], в якому запропоновано використання розклинювального ножа, привод якого здійснюється незалежно від роботи (коливань) розпушувального стояка. Коливання розпушувального ножа передаються від елементів розпушеного ґрунту. Розклинювальний ніж разом з поворотними тягами може змінювати своє положення шляхом перестановки на необхідний монтажний отвір. "Вібророзпушувач" складається: з робочої балки, ударного механізму, стійки зуба, зуб, гідроциліндра підйому і опускання, амортизаторів ударного механізму. Недоліком даного технічного рішення є великі витрати енергії на надання імпульсу всьому робочому органу і складність виготовлення, що призведе до великих економічних витрат на його виготовлення. Найбільш близьке рішення запропоновано в патенті [UA 66067 кл. Е02 F5/30 2004 року "Розпушувач активної дії"], в якому запропоновано створення пульсуючи х навантажень. Складається з базової машини, стійки, рами, гідроциліндра, зуба, двопоршневого плунжера, генератора коливань, пружин, розподільника. Недоліком такого рішення є великі габарити робочого органу і складність його виготовлення. Метою корисної моделі є створення безперервних динамічних навантажень в напрямку дії ріжучого елемента і одночасне відривання робочого середовища з одночасним його розпушенням. Завдяки цьому стає можливим руйнування мерзлого і міцного ґрунтів, а також зменшення енергоємності для руйнування звичайних ґрунтових порід в умовах середовища із змінними фізико - механічними властивостями. В основу корисної моделі поставлене завдання удосконалення робочого органа розпушника, в якому за рахунок особливостей виконання елементів, які контактують з робочим середовищем досягається адаптація розпушника до змін умов його роботи і за рахунок цього підвищується ефективність роботи в цілому. В пропонованій конструкції робочого органу розпушника використано гвинтовий наконечник з можливістю обертання, привод якого здійснюється від стороннього джерела. Гвинтовий наконечник виконаний у вигляді конічної гвинтової лопаті, діаметр якої збільшується від основи до кінця. На Фіг. 1 зображено загальний вигляд робочого органу розпушника з гвинтовим наконечником, на Фіг. 2 безпосередньо гвинтовий наконечник із конструктивними розмірами. Робочий орган розпушника являє собою стійку 3, до якої кріпиться через пружину 2 гвинтовий робочий орган 1, який має в свою чергу механічний привід, що дозволяє йому обертатися в робочому середовищі 4. Робочий орган розпушника працює наступним чином. При русі базової машини за допомогою гідроциліндра керування (не показан) робочий орган заглиблюється в робоче середовище 4. При цьому від спеціального привода, що встановлений на базовій машині починає обертатися гвинтовий наконечник 1. В процесі роботи розпушувача змінюються фізико - механічні властивості робочого середовища і, відповідно, змінюється натяг пружини 2. За цим процесом спостерігає фіксуючий пристрій. Він і подає командні сигнали на зміну кута або глибини розпушення. Цим самим відбувається адаптування робочого органа до змін фізико - механічних властивостей середовища, що обробляється.
