Робочий орган розпушника

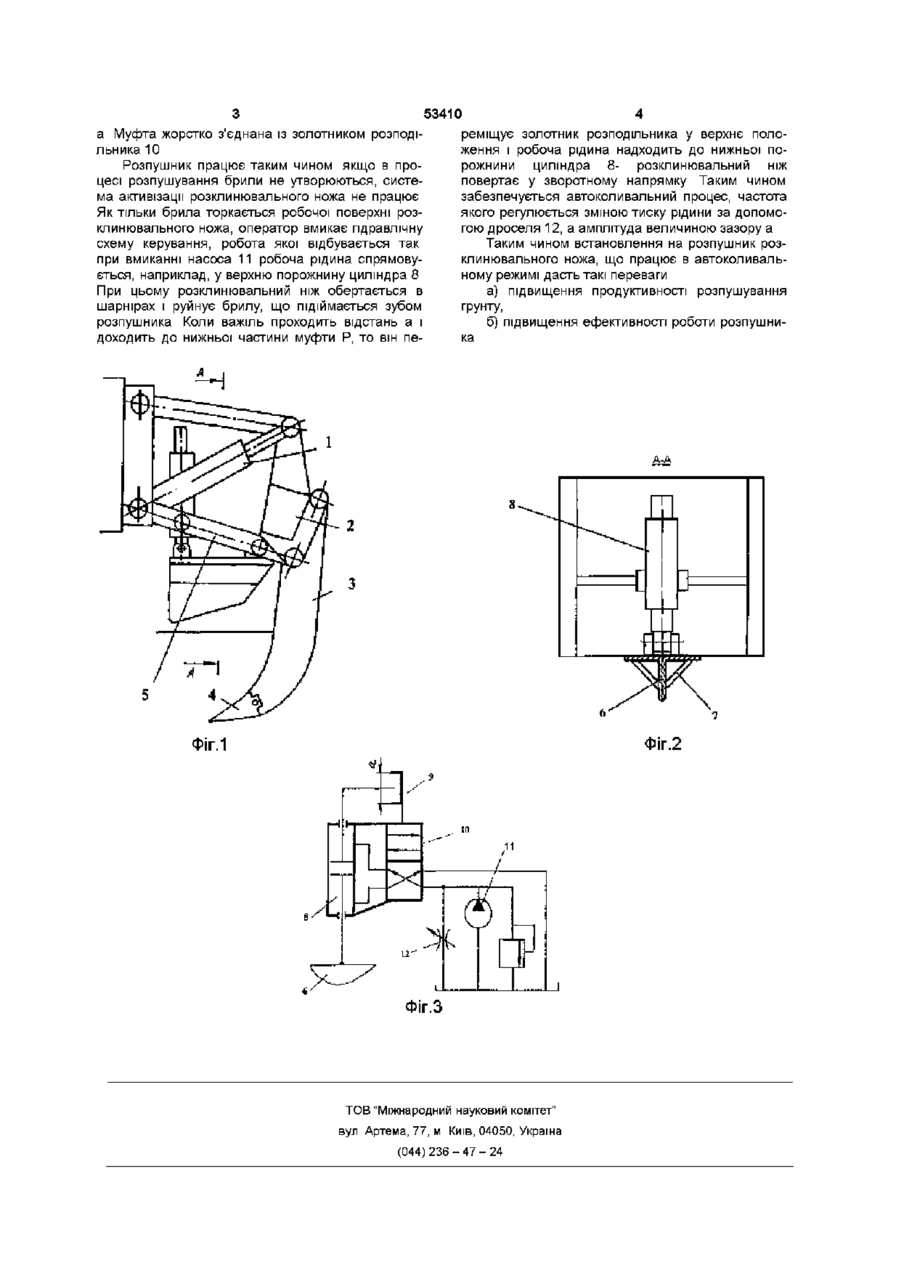

Робочий орган розпушника, який містить багатоланцюгову навіску з розклинювальним ножем, який відрізняється тим, що задня частина розклинювального ножа закріплена на нижній рамі шарнірно, обертання в шарнірах відбувається завдяки гідроциліндру, який діє на передню частину розклинювального ножа, роботу розклинювального ножа в автоколивальному режимі забезпечує гідроциліндр за допомогою спеціальних гідравлічних пристроїв Винахід відноситься до області розробки грунтів землерійними машинами, а саме до навісного обладнання розпушника і може бути використаний при розробці мерзлих та скельних грунтів Відома конструкція навісного розпушника, яка включає підвіску з під'ємними і регулюючими циліндрами та стійку з наконечником Недоліком цієї конструкції є те, що брили, які утворюються під час розпушування, заклинюються між нижньою рамою ПІДВІСКИ і стійкою зуба розпушника (А А Яркий Навесные рыхлители М ЦИНТИМАШ, 1962 - 4с, фіг 1) При цьому внаслідок збільшення ЗОВНІШНІХ опорів відбувається буксування базової машини і навіть її зупинки Для звільнення розпушувального обладнання необхідне маніпулювання гідроциліндрами керування зубом, застосування заднього ходу тощо Все це призводить до значного зменшення продуктивності розпушувальних робіт візації роботи розклинювального ножа таким чином задня частина розклинювального ножа закріплюється на нижній рамі шарнірно, а обертання в шарнірах відбувається завдяки гідроциліндру, який діє на передню частину розклинювального ножа Поставлена задача досягається встановленням на розклинювальний ніж активної дії гідроциліндра, який за допомогою спеціальних гідравлічних пристроїв забезпечує роботу розклинювального ножа в автоколивальному режимі Винахід пояснюється кресленнями, де на фіг 1 зображений загальний вигляд навісного обладнання розпушника, на фіг 2- переріз по А-А на фіг 1, на фіг 3- гідравлічна схема керування розклинювальним ножем Навісне обладнання розпушника включає гідроциліндри 1 підйому і опускання ножа розпушника, поперечну балку 2, в якій жорстко закріплений стояк 3 з наконечником 4, нижню раму 5, до якої шарнірно приєднаний двосторонній відвал, що складається з розклинювального ножа 6 і напрямних пластин 7, які одночасно виконують роль ребер жорсткості, та гідроциліндра 8 Гідравлічне обладнання для активізації розклинювального ножа складається з двоштокового гідроциліндра 8, жорстко прикріпленого до корпуса розподільника 10 Нижній шток гідроциліндра 8 з'єднаний із розклинювальним ножем 6, верхній відіграє роль важеля позитивного зворотного зв'язку за допомогою муфти Р, що має зазор розміром Найбільш близьким рішенням є конструкція розпушника з багатоланцюговою навіскою (а с №700606 СССР, М Кл 2 Е01 F 5/30), обладнаною двостороннім відвалом з розклинювальним ножем, що закріплений в нижній частині рами Недоліком такої конструкції є обмеження величини руйнівного зусилля, яке створюється розклинювальним ножем Це зусилля приблизно дорівнює нормальній складовій сили різання грунту зубом розпушника, яка в кінцевому випадку визначається максимальною силою тяги базової машини Задачею винаходу є підвищення ефективності роботи розпушника за рахунок застосування акти СО Ю а Муфта жорстко з'єднана із золотником розподільника 10 Розпушник працює таким чином якщо в процесі розпушування брили не утворюються, система активізації розклинювального ножа не працює Як тільки брила торкається робочої поверхні розклинювального ножа, оператор вмикає гідравлічну схему керування, робота якої відбувається так при вмиканні насоса 11 робоча рідина спрямовується, наприклад, у верхню порожнину циліндра 8 При цьому розклинювальний ніж обертається в шарнірах і руйнує брилу, що підіймається зубом розпушника Коли важіль проходить відстань а і доходить до нижньої частини муфти Р, то він пе 53410 реміщує золотник розподільника у верхнє положення і робоча рідина надходить до нижньої порожнини циліндра 8- розклинювальний ніж повертає у зворотному напрямку Таким чином забезпечується автоколивальний процес, частота якого регулюється зміною тиску рідини за допомогою дроселя 12, а амплітуда величиною зазору а Таким чином встановлення на розпушник розклинювального ножа, що працює в автоколивальному режимі дасть такі переваги а) підвищення продуктивності розпушування грунту, б) підвищення ефективності роботи розпушника А-А Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
