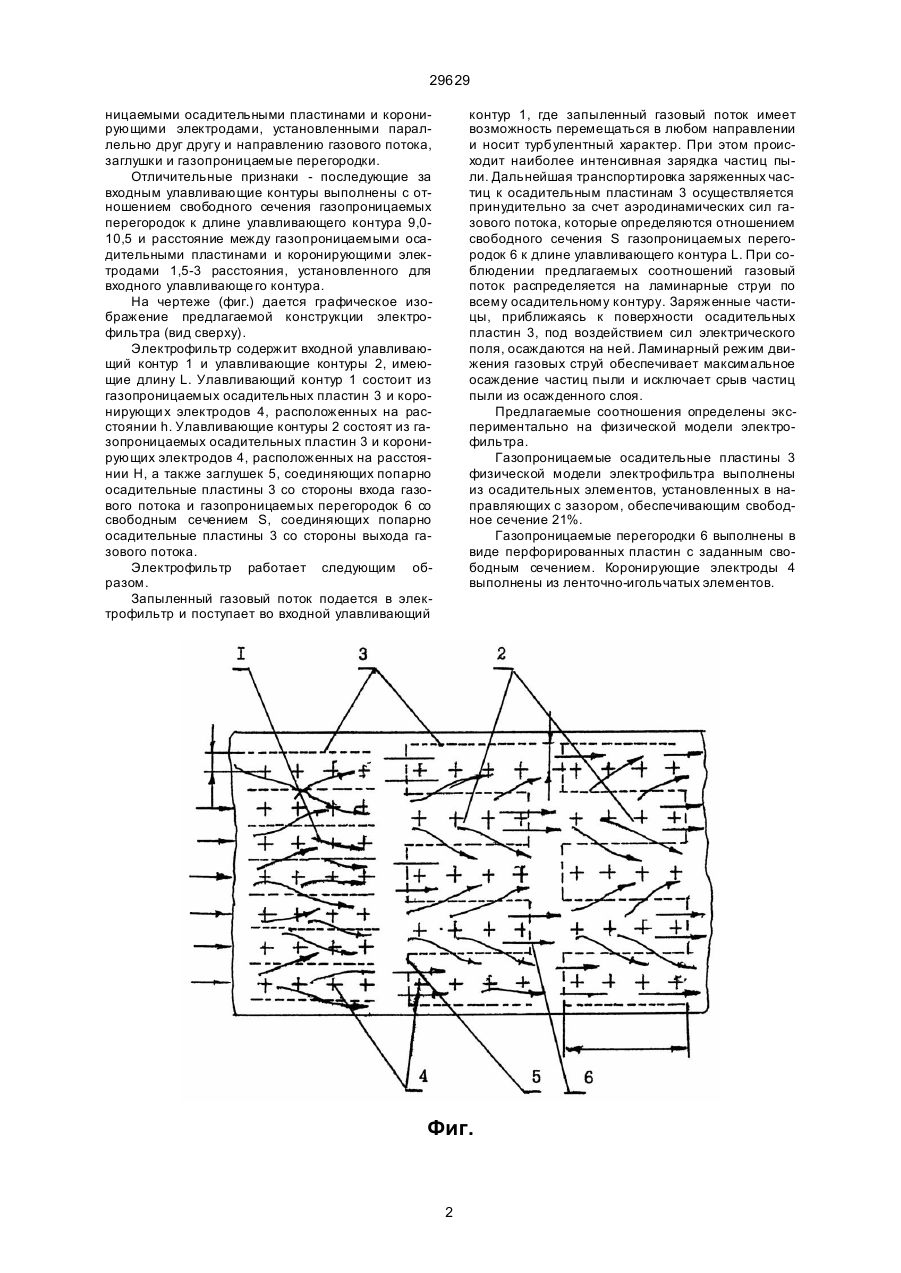

Электрофильтр, содержащий последовательно расположенные улавливающие контуры, обра 29629 ницаемыми осадительными пластинами и коронирующими электродами, установленными параллельно друг другу и направлению газового потока, заглушки и газопроницаемые перегородки. Отличительные признаки - последующие за входным улавливающие контуры выполнены с отношением свободного сечения газопроницаемых перегородок к длине улавливающего контура 9,010,5 и расстояние между газопроницаемыми осадительными пластинами и коронирующими электродами 1,5-3 расстояния, установленного для входного улавливающе го контура. На чертеже (фиг.) дается графическое изображение предлагаемой конструкции электрофильтра (вид сверху). Электрофильтр содержит входной улавливающий контур 1 и улавливающие контуры 2, имеющие длину L. Улавливающий контур 1 состоит из газопроницаемых осадительных пластин 3 и коронирующи х электродов 4, расположенных на расстоянии h. Улавливающие контуры 2 состоят из газопроницаемых осадительных пластин 3 и коронирующих электродов 4, расположенных на расстоянии Н, а также заглушек 5, соединяющих попарно осадительные пластины 3 со стороны входа газового потока и газопроницаемых перегородок 6 со свободным сечением S, соединяющих попарно осадительные пластины 3 со стороны выхода газового потока. Электрофильтр работает следующим образом. Запыленный газовый поток подается в электрофильтр и поступает во входной улавливающий контур 1, где запыленный газовый поток имеет возможность перемещаться в любом направлении и носит турбулентный характер. При этом происходит наиболее интенсивная зарядка частиц пыли. Дальнейшая транспортировка заряженных частиц к осадительным пластинам 3 осуществляется принудительно за счет аэродинамических сил газового потока, которые определяются отношением свободного сечения S газопроницаемых перегородок 6 к длине улавливающего контура L. При соблюдении предлагаемых соотношений газовый поток распределяется на ламинарные струи по всему осадительному контуру. Заряженные частицы, приближаясь к поверхности осадительных пластин 3, под воздействием сил электрического поля, осаждаются на ней. Ламинарный режим движения газовых струй обеспечивает максимальное осаждение частиц пыли и исключает срыв частиц пыли из осажденного слоя. Предлагаемые соотношения определены экспериментально на физической модели электрофильтра. Газопроницаемые осадительные пластины 3 физической модели электрофильтра выполнены из осадительных элементов, установленных в направляющих с зазором, обеспечивающим свободное сечение 21%. Газопроницаемые перегородки 6 выполнены в виде перфорированных пластин с заданным свободным сечением. Коронирующие электроды 4 выполнены из ленточно-игольчатых элементов. Фиг. 2 29629 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Electrostatic cleaner

Автори англійською

Baranov Leontii Petrovych, Vereschahin Ihor Petrovich, Hrishechkin Alieksandr Konstantinovich, Danilin Viachieslav Vasilioievich, Kudriashov Vladimir Kuzmich, Filatov Fiodor Pavlovich, Khrapkov Stanislav Nikolaievich

Назва патенту російською

Электрофильтр

Автори російською

Баранов Леонтий Петрович, Верещагин Игорь Петровтч, Гришечкин Александр Константинович, Данилин Вячеслав Васильевич, Кудряшов Владимир Кузьмич, Филатов Федор Павлович, Храпков Станислав Николаевич

МПК / Мітки

МПК: B03C 3/40

Мітки: електрофільтр
