Електричний з’єднувач

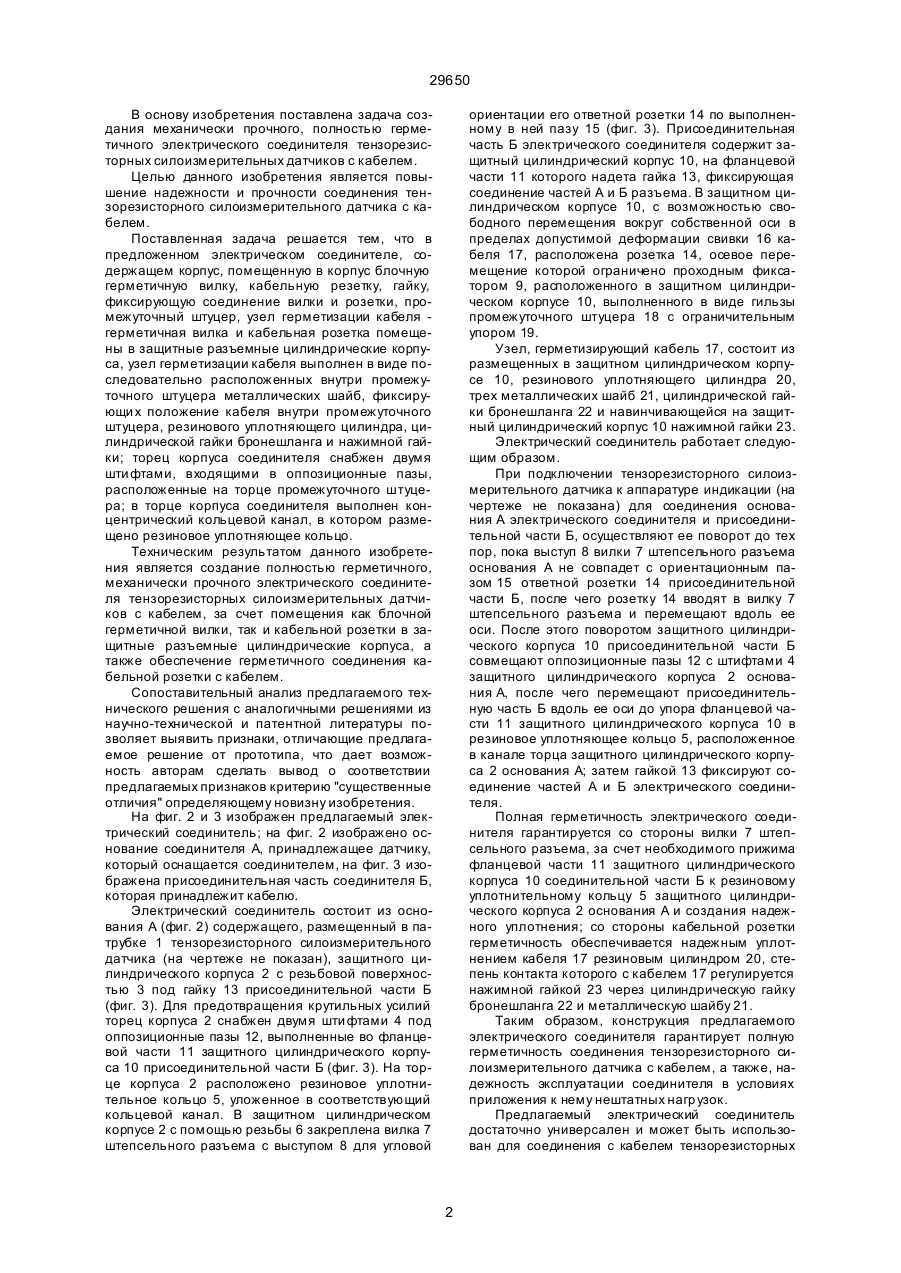

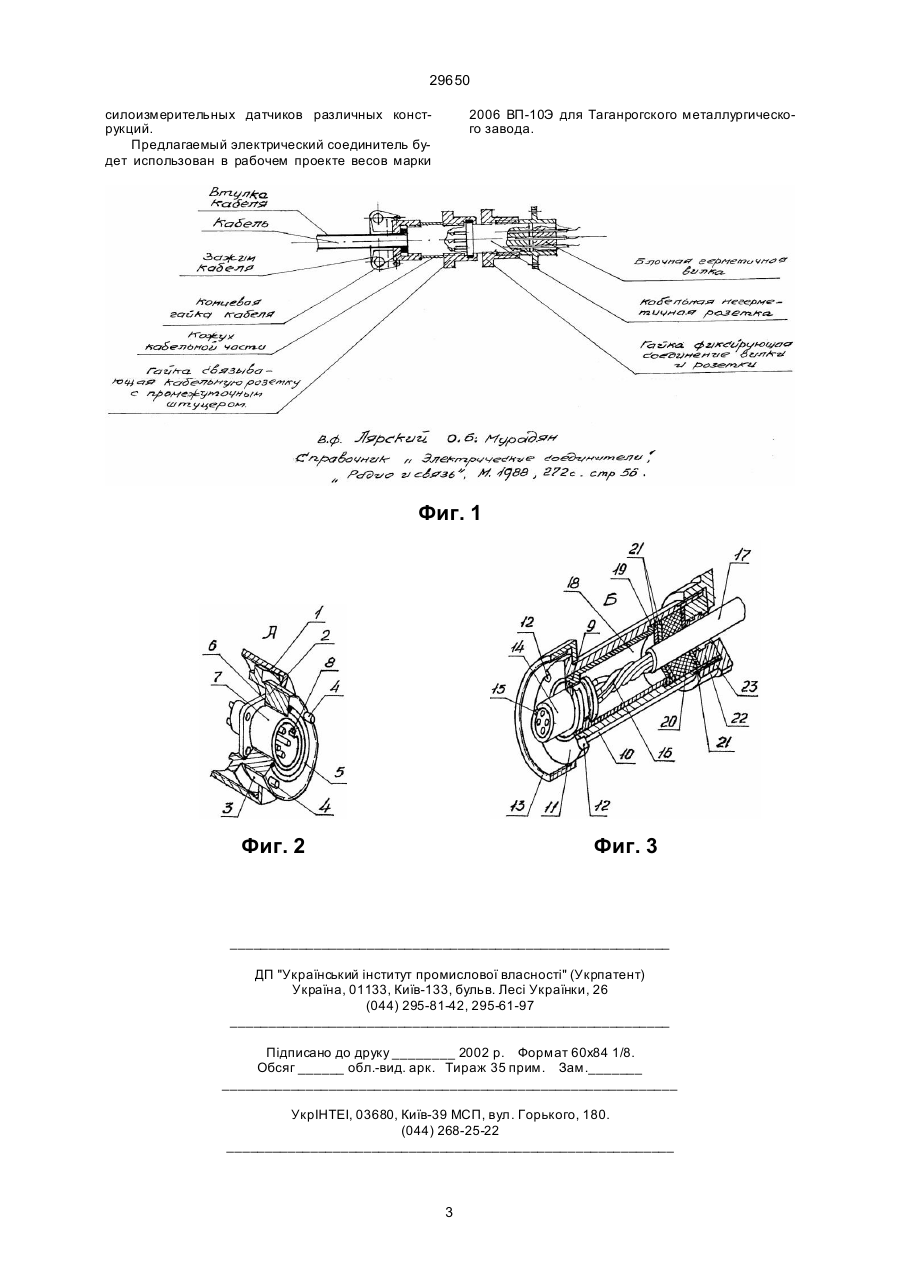

1. Электрический соединитель, содержащий корпус, помещенную в корпусе блочную герметичную вилку, входя щую в кабельную розетку, размещенную в промежуточном штуцере, концевую гайку зажима кабеля, гайку фиксирующую соединение вилки и розетки, узел герметизации кабеля, отличающийся тем, что блочная герметичная вилка и кабельная розетка помещена в защитные разъемные цилиндрические корпуса, промежуточный штуцер выполнен в виде размещенной в защитном цилиндрическом корпусе гильзы, снабженной проходным фиксатором кабельной розет 29650 В основу изобретения поставлена задача создания механически прочного, полностью герметичного электрического соединителя тензорезисторных силоизмерительных датчиков с кабелем. Целью данного изобретения является повышение надежности и прочности соединения тензорезисторного силоизмерительного датчика с кабелем. Поставленная задача решается тем, что в предложенном электрическом соединителе, содержащем кopпyc, помещенную в корпус блочную герметичную вилку, кабельную резетку, гайку, фиксирующую соединение вилки и розетки, промежуточный штуцер, узел герметизации кабеля герметичная вилка и кабельная розетка помещены в защитные разъемные цилиндрические корпуса, узел герметизации кабеля выполнен в виде последовательно расположенных внутри промежуточного штуцера металлических шайб, фиксирующи х положение кабеля внутри промежуточного штуцера, резинового уплотняющего цилиндра, цилиндрической гайки бронешланга и нажимной гайки; торец корпуса соединителя снабжен двумя шти фтами, входящими в оппозиционные пазы, расположенные на торце промежуточного штуцера; в торце корпуса соединителя выполнен концентрический кольцевой канал, в котором размещено резиновое уплотняющее кольцо. Техническим результатом данного изобретения является создание полностью герметичного, механически прочного электрического соединителя тензорезисторных силоизмерительных датчиков с кабелем, за счет помещения как блочной герметичной вилки, так и кабельной розетки в защитные разъемные цилиндрические корпуса, а также обеспечение герметичного соединения кабельной розетки с кабелем. Сопоставительный анализ предлагаемого технического решения с аналогичными решениями из научно-технической и патентной литературы позволяет выявить признаки, отличающие предлагаемое решение от прототипа, что дает возможность авторам сделать вывод о соответствии предлагаемых признаков критерию "существенные отличия" определяющему новизну изобретения. На фиг. 2 и 3 изображен предлагаемый электрический соединитель; на фиг. 2 изображено основание соединителя А, принадлежащее датчику, который оснащается соединителем, на фиг. 3 изображена присоединительная часть соединителя Б, которая принадлежит кабелю. Электрический соединитель состоит из основания А (фиг. 2) содержащего, размещенный в патрубке 1 тензорезисторного силоизмерительного датчика (на чертеже не показан), защитного цилиндрического корпуса 2 с резьбовой поверхностью 3 под гайку 13 присоединительной части Б (фиг. 3). Для предотвращения крутильных усилий торец корпуса 2 снабжен двумя шти фтами 4 под оппозиционные пазы 12, выполненные во фланцевой части 11 защитного цилиндрического корпуса 10 присоединительной части Б (фиг. 3). На торце корпуса 2 расположено резиновое уплотнительное кольцо 5, уложенное в соответствующий кольцевой канал. В защитном цилиндрическом корпусе 2 с помощью резьбы 6 закреплена вилка 7 штепсельного разъема с выступом 8 для угловой ориентации его ответной розетки 14 по выполненному в ней пазу 15 (фиг. 3). Присоединительная часть Б электрического соединителя содержит защитный цилиндрический корпус 10, на фланцевой части 11 которого надета гайка 13, фиксирующая соединение частей А и Б разъема. В защитном цилиндрическом корпусе 10, с возможностью свободного перемещения вокруг собственной оси в пределах допустимой деформации свивки 16 кабеля 17, расположена розетка 14, осевое перемещение которой ограничено проходным фиксатором 9, расположенного в защитном цилиндрическом корпусе 10, выполненного в виде гильзы промежуточного штуцера 18 с ограничительным упором 19. Узел, герметизирующий кабель 17, состоит из размещенных в защитном цилиндрическом корпусе 10, резинового уплотняющего цилиндра 20, трех металлических шайб 21, цилиндрической гайки бронешланга 22 и навинчивающейся на защитный цилиндрический корпус 10 нажимной гайки 23. Электрический соединитель работает следующим образом. При подключении тензорезисторного силоизмерительного датчика к аппаратуре индикации (на чертеже не показана) для соединения основания А электрического соединителя и присоединительной части Б, осуществляют ее поворот до тех пор, пока выступ 8 вилки 7 штепсельного разъема основания А не совпадет с ориентационным пазом 15 ответной розетки 14 присоединительной части Б, после чего розетку 14 вводят в вилку 7 штепсельного разъема и перемещают вдоль ее оси. После этого поворотом защитного цилиндрического корпуса 10 присоединительной части Б совмещают оппозиционные пазы 12 с штифтами 4 защитного цилиндрического корпуса 2 основания А, после чего перемещают присоединительную часть Б вдоль ее оси до упора фланцевой части 11 защитного цилиндрического корпуса 10 в резиновое уплотняющее кольцо 5, расположенное в канале торца защитного цилиндрического корпуса 2 основания А; затем гайкой 13 фиксируют соединение частей А и Б электрического соединителя. Полная герметичность электрического соединителя гарантируется со стороны вилки 7 штепсельного разъема, за счет необходимого прижима фланцевой части 11 защитного цилиндрического корпуса 10 соединительной части Б к резиновому уплотнительному кольцу 5 защитного цилиндрического корпуса 2 основания А и создания надежного уплотнения; со стороны кабельной розетки герметичность обеспечивается надежным уплотнением кабеля 17 резиновым цилиндром 20, степень контакта которого с кабелем 17 регулируется нажимной гайкой 23 через цилиндрическую гайкy бронешланга 22 и металлическую шайбу 21. Таким образом, конструкция предлагаемого электрического соединителя гарантирует полную герметичность соединения тензорезисторного силоизмерительного датчика с кабелем, а также, надежность эксплуатации соединителя в условиях приложения к нему нештатных нагр узок. Предлагаемый электрический соединитель достаточно универсален и может быть использован для соединения с кабелем тензорезисторных 2 29650 силоизмерительных датчиков различных конструкций. Предлагаемый электрический соединитель будет использован в рабочем проекте весов марки 2006 ВП-10Э для Таганрогского металлургического завода. Фиг. 1 Фиг. 2 Фиг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
