Електричний з’єднувач для з’єднання пар проводів з іншими парами та штекер

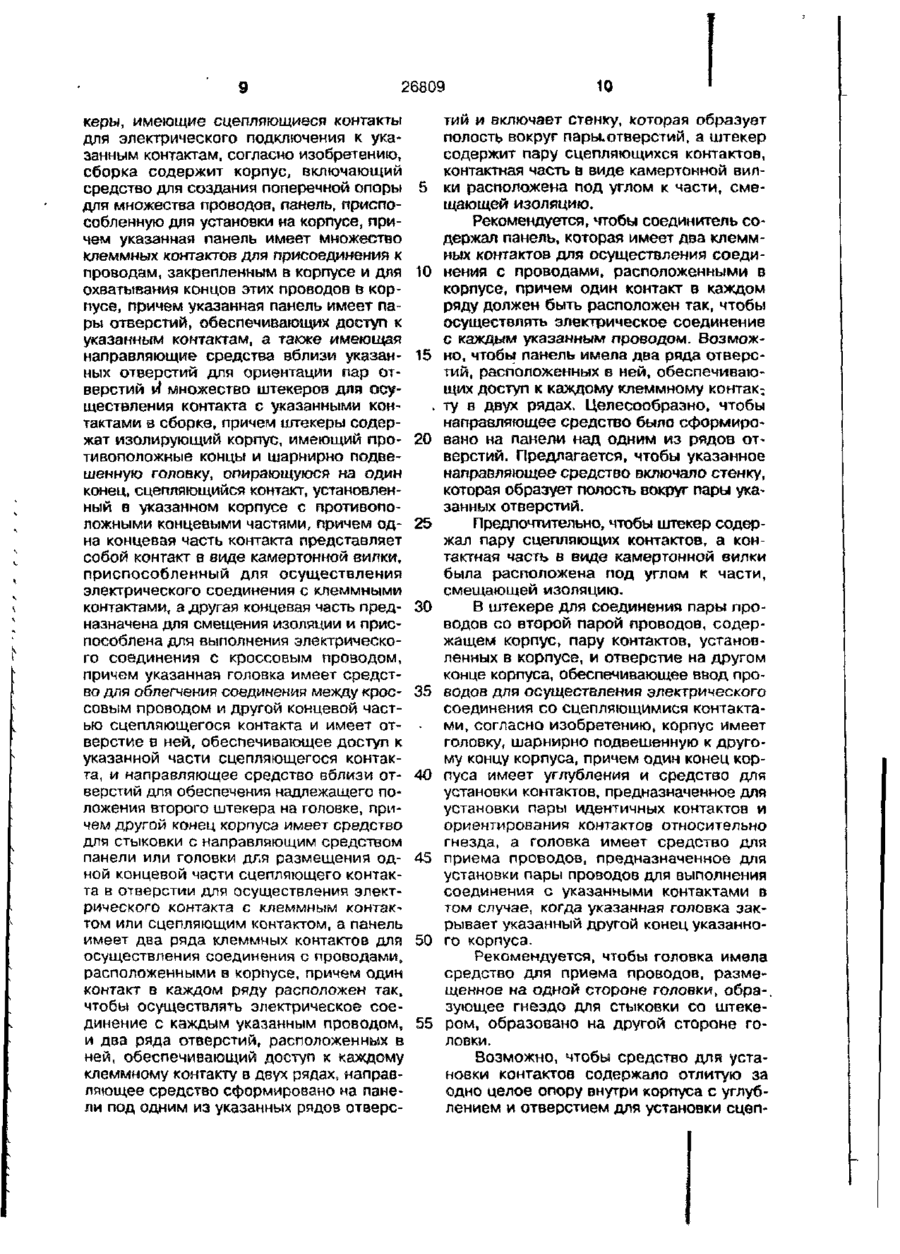

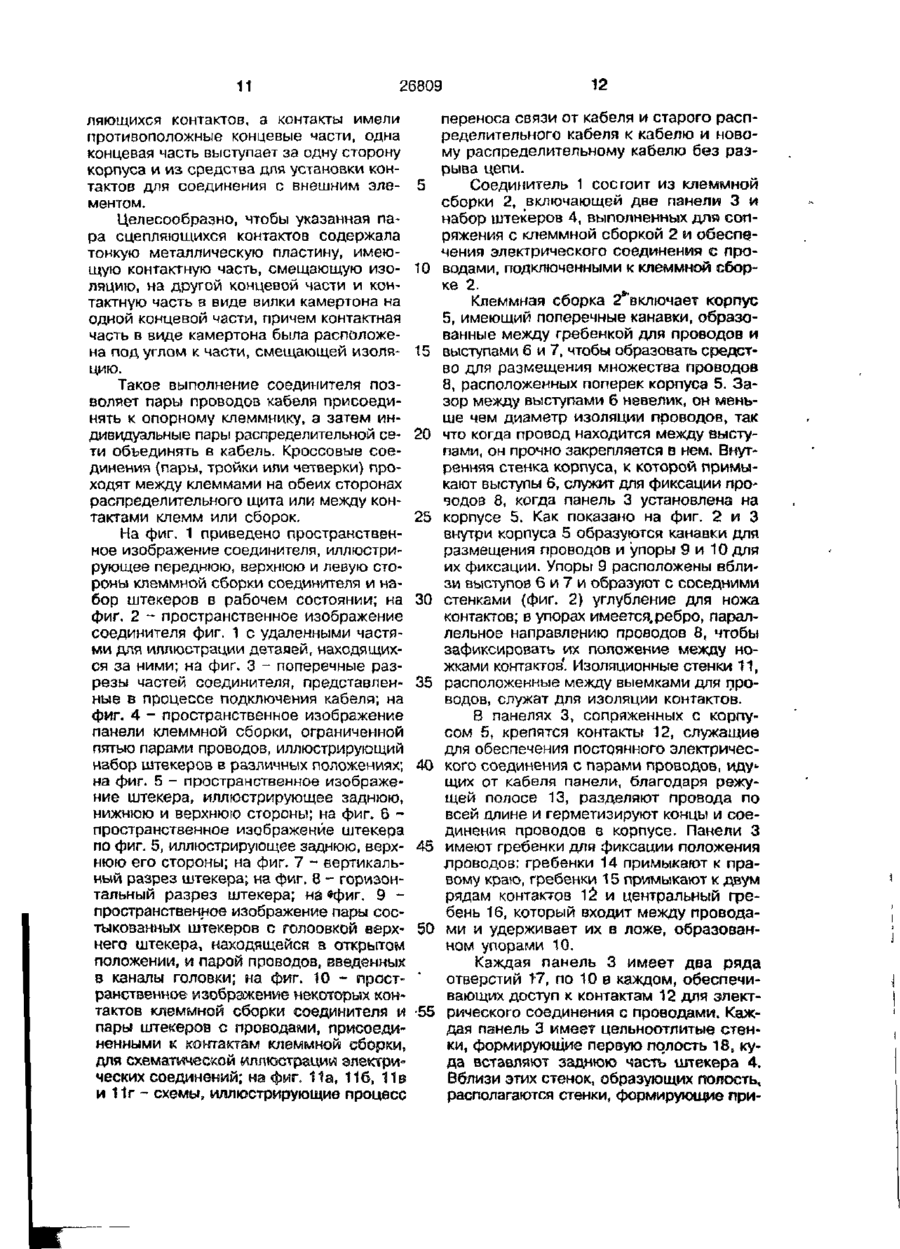

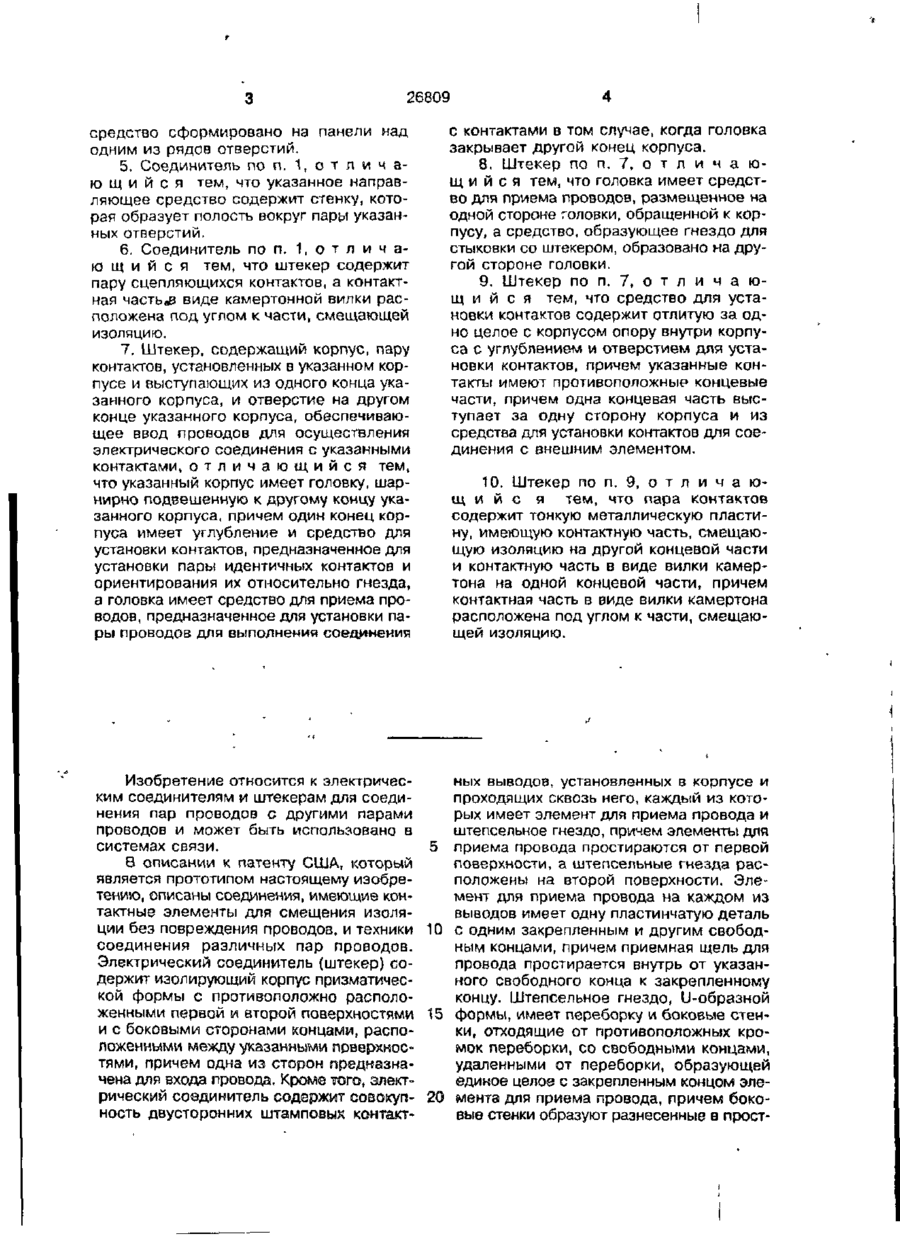

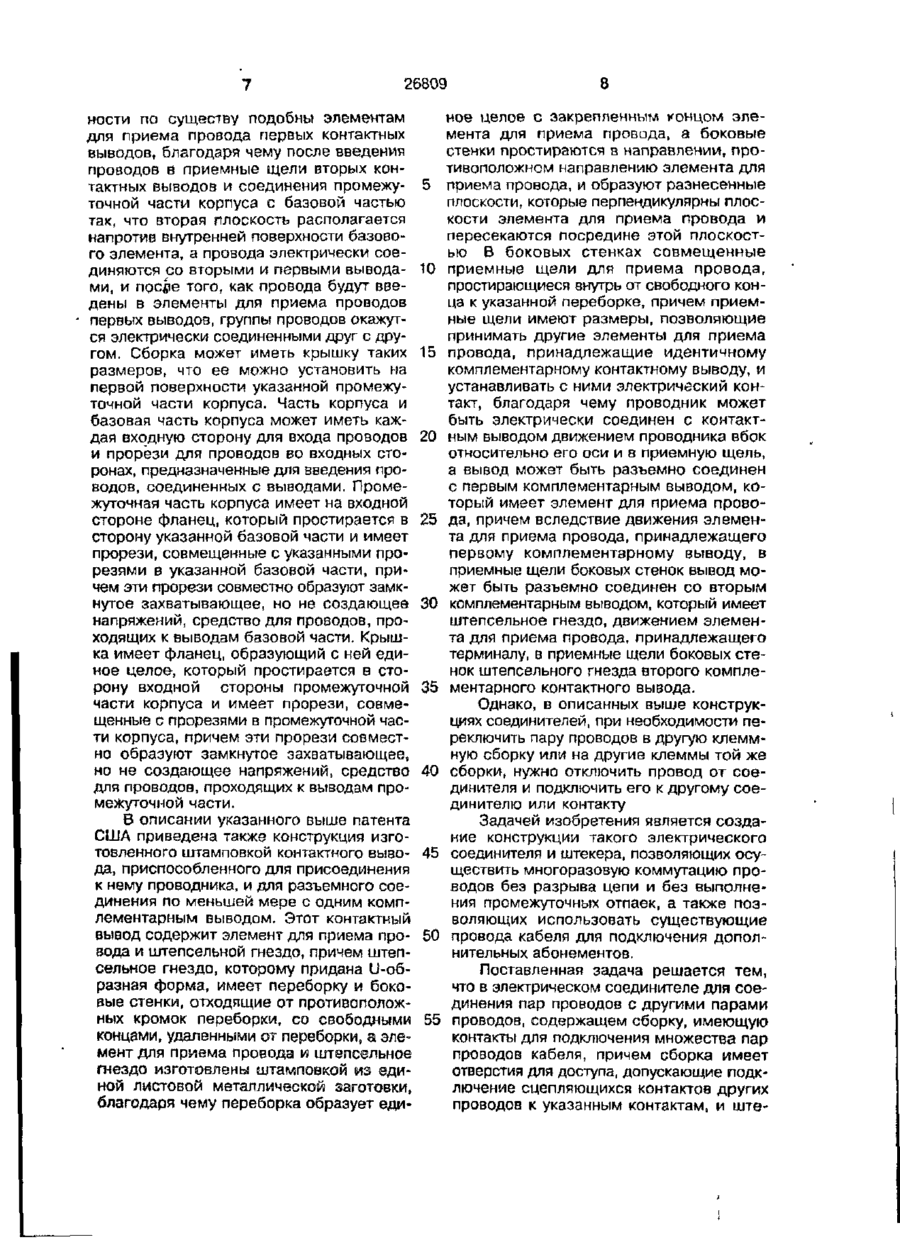

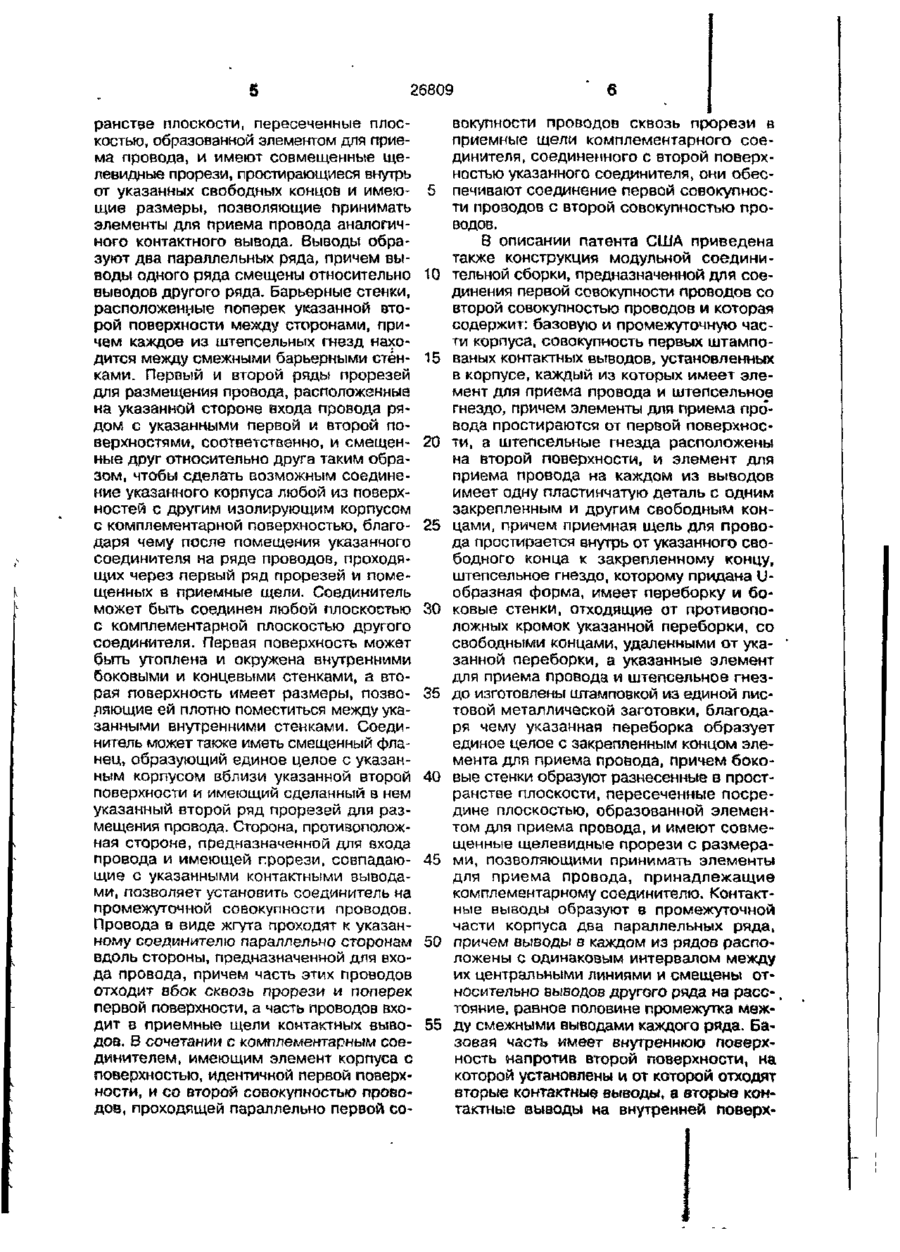

1. Электрический соединитель для соединения пар проводов с другими парами проводов, содержащий сборку, имеющую контакты для подключения множества пар проводов кабеля, причем сборка имеет отверстия для доступа, допускающие подключение контактов других проводов к контактам, и штекеры, имеющие контакты для электрического подключения к указанным контактам, о т л и ч а ю щ и й с я тем, что сборка содержит корпус, включающий средство для создания поперечной опоры для множества проводов, панель, приспособленную для установки на корпусе, причем панель имеет множество клеммных контактов для присоединения к проводам, закрепленным на корпусе, и для охватывания концов этих проводов в корпусе, причем указанная панель имеет пары отверстий, обеспечивающих доступ к указанным контактам, а также имеющая направляющие средства вблизи отверстий для ориентации пар отверстий и множество штекеров для осуществления контакта с указанными контактами в сборке, причем штекеры содержат изолирующий корпус, имеющий противоположные концы и шармирно подвешенную головку, опирающуюся на один конец, сцепляющий контакт, установленный в корпусе с противоположными концевыми частями, причем одна концевая часть контакта представляет собой контакт в виде камертонной вилки, приспособленный для осуществления электрического соединения с указанными клеммными контактами, а другая концевая часть представляет собой контакт, смещающий изоляцию, приспособленный для выполнения электрического соединения с проводом, причем указанная головка имеет средство для облегчения соединения между проводом и другой концевой частью сцепляющегося контакта и имеет отверстие в ней, обеспечивающее доступ к части сцепляющего контакта и направляющее средство вблизи отверстий для обеспечения надлежащего положения второго штекера на головке, причем другой конец корпуса имеет средство для стыковки с направляющим средством панели или головки для размещения одной концевой части сцепляющего контакта в отверстии для осуществления электрического контакта с клеммным контактом или сцепляющим контактом. 2. Соединитель по п. 1, о т л и ч аю щ и й с я тем, что панель имеет два ряда клеммных контактов для осуществления соединения с проводами, расположенными в корпусе, причем один контакт в каждом ряду расположен так, чтобы осуществлять электрическое соединение с каждым указанным проводом. 3. Соединитель по п. 2, о т л и ч аю щ и й с я тем, что панель имеет два ряда отверстий, расположенных в ней, обеспечивающих доступ к каждому клеммному контакту в двух рядах. 4. Соединитель по п. 3, о т л и ч аю щ и й с я тем, что направляющее С > ON 00 О NO О 26809 средство сформировано на панели над одним из рядов отверстий. 5. Соединитель по п. 1, о т л и ч аю щ и й с я тем, что указанное направляющее средство содержит стенку, которая образует полость вокруг пары указанных отверстий. 6. Соединитель по п. 1, о т л и ч аю щ и й с я тем, что штекер содержит пару сцепляющихся контактов, а контактная частью виде камертонной вилки расположена под углом к части, смещающей изоляцию. 7. Штекер, содержащий корпус, пару контактов, установленных в указанном корпусе и выступающих из одного конца указанного корпуса, и отверстие на другом конце указанного корпуса, обеспечивающее ввод проводов для осуществления электрического соединения с указанными контактами, о т л и ч а ю щ и й с я тем, что указанный корпус имеет головку, шарнирно подвешенную к другому концу указанного корпуса, причем один конец корпуса имеет углубление и средство для установки контактов, предназначенное для установки пары идентичных контактов и ориентирования их относительно гнезда, а головка имеет средство для приема проводов, предназначенное для установки пары проводов для выполнения соединения с контактами в том случае, когда головка закрывает другой конец корпуса. 8. Штекер по п. 7, о т л и ч а ющ и й с я тем, что головка имеет средство для приема проводов, размещенное на одной стороне головки, обращенной к корпусу, а средство, образующее гнездо для стыковки со штекером, образовано на другой стороне головки. 9. Штекер по п. 7, о т л и ч а гащ и й с я тем, что средство для установки контактов содержит отлитую за одно целое с корпусом опору внутри корпуса с углублением и отверстием для установки контактов, причем указанные контакты имеют противоположные концевые части, причем одна концевая часть выступает за одну сторону корпуса и из средства для установки контактов для соединения с внешним элементом. Изобретение относится к электрическим соединителям и штекерам для соединения пар проводов с другими парами проводов и может быть использовано в системах связи. В описании к патенту США, который является прототипом настоящему изобретению, описаны соединения, имеющие контактные элементы для смещения изоляции без повреждения проводов, и техники соединения различных пар проводов. Электрический соединитель (штекер) содержит изолирующий корпус призматической формы с противоположно расположенными первой w второй поверхностями и с боковыми сторонами концами, расположенными между указанными прверхиостями, причем одна из сторон предназначена для входа провода. Кроме того, электрический соединитель содержит совокупность двусторонних штамповых контакт ных выводов, установленных в корпусе и проходящих сквозь него, каждый из которых имеет элемент для приема провода и штепсельное гнездо, причем элементы для приема провода простираются от первой поверхности, а штепсельные гнезда расположены на второй поверхности. Элемент для приема провода на каждом из выводов имеет одну пластинчатую деталь с одним закрепленным и другим свободным концами, причем приемная щель для провода простирается внутрь от указанного свободного конца к закрепленному концу. Штепсельное гнездо, U-образной формы, имеет переборку и боковые стенки, отходящие от противоположных кромок переборки, со свободными концами, удаленными от переборки, образующей единое целое с закрепленным концом элемента для приема провода, причем боковые стенки образуют разнесенные в прост 10. Штекер по п. 9, о т л и ч а ющ и й с я тем, что пара контактов содержит тонкую металлическую пластину, имеющую контактную часть, смещающую изоляцию на другой концевой части и контактную часть в виде вилки камертона на одной концевой части, причем контактная часть в виде вилки камертона расположена под углом к части, смещающей изоляцию. 5 10 15 20 26809 ранстве плоскости, пересеченные плоскостью, образованной элементом для приема провода, и имеют совмещенные щелевидные прорези, простирающиеся внутрь от указанных свободных концов и имеющие размеры, позволяющие принимать элементы для приема провода аналогичного контактного вывода. Выводы образуют два параллельных ряда, причем выводы одного ряда смещены относительно выводов другого ряда. Барьерные стенки, расположенные поперек указанной второй поверхности между сторонами, причем каждое из штепсельных гнезд находится между смежными барьерными стенками. Первый и второй ряды прорезей для размещения провода, расположенные на указанной стороне входа провода рядом с указанными первой и второй поверхностями, соответственно, и смещенные друг относительно друга таким образом, чтобы сделать возможным соединение указанного корпуса любой из поверхностей с другим изолирующим корпусом с комплементарной поверхностью, благодаря чему после помещения указанного соединителя на ряде проводов, проходящих через первый ряд прорезей и помещенных в приемные щели. Соединитель может быть соединен любой плоскостью с комплементарной плоскостью другого соединителя. Первая поверхность может быть утоплена и окружена внутренними боковыми и концевыми стенками, а вторая поверхность имеет размеры, позволяющие ей плотно поместиться между указанными внутренними стенками. Соединитель может также иметь смещенный фланец, образующий единое целое с указанным корпусом вблизи указанной второй поверхности и имеющий сделанный в нем указанный второй ряд прорезей для размещения провода. Сторона, противоположная стороне, предназначенной для входа провода и имеющей прорези, совпадающие с указанными контактными выводами, позволяет установить соединитель на промежуточной совокупности проводов. Провода в виде жгута проходят к указанному соединителю параллельно сторонам вдоль стороны, предназначенной для входа провода, причем часть этих проводов отходит вбок сквозь прорези и поперек первой поверхности, а часть проводов входит в приемные щели контактных выводов. В сочетании с комплементарным соединителем, имеющим элемент корпуса с поверхностью, идентичной первой поверхности, и со второй совокупностью проводов, проходящей параллельно первой со 5 10 15 20 25 30 35 40 45 50 55 вокупности проводов сквозь прорези в приемные щели комплементарного соединителя, соединенного с второй поверхностью указанного соединителя, они обеспечивают соединение первой совокупности проводов с второй совокупностью проводов. В описании патента США приведена также конструкция модульной соединительной сборки, предназначенной для соединения первой совокупности проводов со второй совокупностью проводов и которая содержит: базовую и промежуточную части корпуса, совокупность первых штампованых контактных выводов, установленных в корпусе, каждый из которых имеет элемент для приема провода и штепсельное гнездо, причем элементы для приема провода простираются от первой поверхности, а штепсельные гнезда расположены на второй поверхности, и элемент для приема провода на каждом из выводов имеет одну пластинчатую деталь с одним закрепленным и другим свободным концами, причем приемная щель для провода простирается внутрь от указанного свободного конца к закрепленному концу, штепсельное гнездо, которому придана Uобразная форма, имеет переборку и боковые стенки, отходящие от противоположных кромок указанной переборки, со свободными концами, удаленными от указанной переборки, а указанные элемент для приема провода и штепсельное гнездо изготовлены штамповкой из единой листовой металлической заготовки, благодаря чему указанная переборка образует единое целое с закрепленным концом элемента для приема провода, причем боковые стенки образуют разнесенные в пространстве плоскости, пересеченные посредине плоскостью, образованной элементом для приема провода, и имеют совмещенные щелевидные прорези с размерами, позволяющими принимать элементы для приема провода, принадлежащие комплементарному соединителю. Контактные выводы образуют е промежуточной части корпуса два параллельных ряда, причем выводы в каждом из рядов расположены с одинаковым интервалом между их центральными линиями и смещены относительно выводов другого ряда на расе*, тояние, равное половине промежутка между смежными выводами каждого ряда. Базовая часть имеет внутреннюю поверхность напротив второй поверхности, на которой установлены и от которой отходят вторые контактные выводы, а вторые контактные выводы на внутренней поверх 26809 ности по существу подобны элементам для приема провода первых контактных выводов, благодаря чему после введения проводов в приемные щели вторых контактных выводов и соединения промежуточной части корпуса с базовой частью так, что вторая плоскость располагается напротив внутренней поверхности базового элемента, а провода электрически соединяются со вторыми и первыми выводами, и посде того, как провода будут введены в элементы для приема проводов первых выводов, группы проводов окажутся электрически соединенными друг с другом. Сборка может иметь крышку таких размеров, что ее можно установить на первой поверхности указанной промежуточной части корпуса. Часть корпуса и базовая часть корпуса может иметь каждая входную сторону для входа проводов и прорези для проводов во входных сторонах, предназначенные для введения проводов, соединенных с выводами. Промежуточная часть корпуса имеет на входной стороне фланец, который простирается в сторону указанной базовой части и имеет прорези, совмещенные с указанными прорезями в указанной базовой части, причем эти прорези совместно образуют замкнутое захватывающее, но не создающее напряжений, средство для проводов, проходящих к выводам базовой части. Крышка имеет фланец, образующий с ней единое целое, который простирается в сторону входной стороны промежуточной части корпуса и имеет прорези, совмещенные с прорезями в промежуточной части корпуса, причем эти прорези совместно образуют замкнутое захватывающее, но не создающее напряжений, средство для проводов, проходящих к выводам промежуточной части. 5 10 15 20 25 30 35 40 В описании указанного выше патента США приведена также конструкция изготовленного штамповкой контактного выво- 45 да, приспособленного для присоединения к нему проводника, и для разъемного соединения по меньшей мере с одним комплементарным выводом. Этот контактный вывод содержит элемент для приема про- 50 вода и штепсельной гнездо, причем штепсельное гнездо, которому придана U-образная форма, имеет переборку и боковые стенки, отходящие от противоположных кромок переборки, со свободными 55 концами, удаленными от переборки, а элемент для приема провода и штепсельное гнездо изготовлены штамповкой из единой листовой металлической заготовки, благодаря чему переборка образует еди 8 ное целое с закрепленным концом элемента для приема провода, а боковые стенки простираются в направлении, противоположном направлению элемента для приема провода, и образуют разнесенные плоскости, которые перпендикулярны плоскости элемента для приема провода и пересекаются посредине этой плоскостью В боковых стенках совмещенные приемные щели для приема провода, простирающиеся внутрь от свободного конца к указанной переборке, причем приемные щели имеют размеры, позволяющие принимать другие элементы для приема провода, принадлежащие идентичному комплементарному контактному выводу, и устанавливать с ними электрический контакт, благодаря чему проводник может быть электрически соединен с контактным выводом движением проводника вбок относительно его оси и в приемную щель, а вывод может быть разъемно соединен с первым комплементарным выводом, который имеет элемент для приема провода, причем вследствие движения элемента для приема провода, принадлежащего первому комплементарному выводу, в приемные щели боковых стенок вывод может быть разъемно соединен со вторым комплементарным выводом, который имеет штепсельное гнездо, движением элемента для приема провода, принадлежащего терминалу, в приемные щели боковых стенок штепсельного гнезда второго комплементарного контактного вывода. Однако, в описанных выше конструкциях соединителей, при необходимости переключить пару проводов в другую клеммную сборку или на другие клеммы той же сборки, нужно отключить провод от соединителя и подключить его к другому соединителю или контакту Задачей изобретения является создание конструкции такого электрического соединителя и штекера, позволяющих осуществить многоразовую коммутацию проводов без разрыва цепи и без выполнения промежуточных отпаек, а также позволяющих использовать существующие провода кабеля для подключения дополнительных абонементов. Поставленная задача решается тем, что в электрическом соединителе для соединения пар проводов с другими парами проводов, содержащем сборку, имеющую контакты для подключения множества пар проводов кабеля, причем сборка имеет отверстия для доступа, допускающие подключение сцепляющихся контактов других проводов к указанным контактам, и ште 26809 керы, имеющие сцепляющиеся контакты для электрического подключения к указанным контактам, согласно изобретению, сборка содержит корпус, включающий средство для создания поперечной опоры 5 для множества проводов, панель, приспособленную для установки на корпусе, причем указанная панель имеет множество клеммных контактов для присоединения к проводам, закрепленным в корпусе и для 10 охватывания концов этих проводов в корпусе, причем указанная панель имеет пары отверстий, обеспечивающих доступ к указанньпи контактам, а также имеющая направляющие средства вблизи указан- 15 ных отверстий для ориентации пар отверстий и* множество штекеров для осуществления контакта с указанными кон. тактами в сборке, причем штекеры содержат изолирующий корпус, имеющий про- 20 тивоположные концы и шарнирно подвешенную головку, опирающуюся на один конец, сцепляющийся контакт, установленный в указанном корпусе с противоположными концевыми частями, причем од- 25 на концевая часть контакта представляет собой контакт в виде камертонной вилки, приспособленный для осуществления электрического соединения с клеммными контактами, а другая концевая часть предназначена для смещения изоляции и прис- 30 пособлена для выполнения электрического соединения с кроссовым проводом, причем указанная головка имеет средство для облегчения соединения между кроссовым проводом и другой концевой част- 35 ью сцепляющегося контакта и имеет отверстие в ней, обеспечивающее доступ к указанной части сцепляющегося контакта, и направляющее средство вблизи отверстий для обеспечения надлежащего по- 40 ложения второго штекера на головке, причем другой конец корпуса имеет средство для стыковки с направляющим средством панели или головки для размещения одной концевой части сцепляющего контак- 45 та в отверстии для осуществления электрического контакта с клеммным контактом или сцепляющим контактом, а панель имеет два ряда клеммных контактов для осуществления соединения с проводами, 50 расположенными в корпусе, причем один контакт в каждом ряду расположен так, чтобы осуществлять электрическое соединение с каждым указанным проводом, и два ряда отверстий, расположенных в 55 ней, обеспечивающий доступ к каждому клеммному контакту в двух рядах, направляющее средство сформировано на панели под одним из указанных рядов отверс 10 тий и включает стенку, которая образует полость вокруг пары.отверстий, а штекер содержит пару сцепляющихся контактов, контактная часть в виде камертонной вилки расположена под углом к части, смещающей изоляцию. Рекомендуется, чтобы соединитель содержал панель, которая имеет два клеммных контактов для осуществления соединения с проводами, расположенными в корпусе, причем один контакт в каждом ряду должен быть расположен так, чтобы осуществлять электрическое соединение с каждым указанным проводом. Возможно, чтобы панель имела два ряда отверстий, расположенных в ней, обеспечивающих доступ к каждому клеммному контак; ту в двух рядах. Целесообразно, чтобы направляющее средство было сформировано на панели над одним из рядов отверстий. Предлагается, чтобы указанное направляющее средство включало стенку, которая образует полость вокруг пары указанных отверстий. Предпочтительно, чтобы штекер содержал пару сцепляющих контактов, а контактная часть в виде камертонной вилки была расположена под углом к части, смещающей изоляцию. В штекере для соединения пары проводов со второй парой проводов, содержащем корпус, пару контактов, установленных в корпусе, и отверстие на другом конце корпуса, обеспечивающее ввод проводоа для осуществления электрического соединения со сцепляющимися контактами, согласно изобретению, корпус имеет головку, шарнирно подвешенную к другому концу корпуса, причем один конец корпуса имеет углубления и средство для установки контактов, предназначенное для установки пары идентичных контактов и ориентирования контактов относительно гнезда, а головка имеет средство для приема проводов, предназначенное для установки пары проводов для выполнения соединения с указанными контактами в том случае, когда указанная головка закрывает указанный другой конец указанного корпуса. Рекомендуется, чтобы головка имела средство для приема проводов, размещенное на одной стороне головки, обра-, зующее гнездо для стыковки со штекером, образовано на другой стороне головки. Возможно, чтобы средство для установки контактов содержало отлитую за одно целое опору внутри корпуса с углублением и отверстием для установки сцеп 11 26809 12 переноса связи от кабеля и старого распляющихся контактов, а контакты имели ределительного кабеля к кабелю и новопротивоположные концевые части, одна му распределительному кабелю без разконцевая часть выступает за одну сторону рыва цепи. корпуса и из средства для установки конСоединитель 1 состоит из клеммной тактов для соединения с внешним эле- 5 сборки 2, включающей две панели 3 и ментом. набор штекеров 4, выполненных ДЛИ сопЦелесообразно, чтобы указанная паряжения с клеммной сборкой 2 и обеспера сцепляющихся контактов содержала чения электрического соединения с протонкую металлическую пластину, имеющую контактную часть, смещающую изо- 10 водами, подключенными к клеммной сборляцию, на другой концевой части и конке 2. тактную часть в виде вилки камертона на Клеммная сборка ^включает корпус одной концевой части, причем контактная 5, имеющий поперечные канавки, образочасть в виде камертона была расположеванные между гребенкой для проводов и на под углом к части, смещающей изоля- 15 выступами 6 и 7, чтобы образовать средстцию. во для размещения множества проводов 8, расположенных поперек корпуса 5. ЗаТакое выполнение соединителя поззор между выступами 6 невелик, он меньволяет пары проводов кабеля присоедише чем диаметр изоляции проводов, так нять к опорному клеммнику, а затем индивидуальные пары распределительной се- 20 что когда провод находится между выстути объединять в кабель. Кроссовые соепами, он прочно закрепляется в нем. Внутдинения (пары, тройки или четверки) проренняя стенка корпуса, к которой примыходят между клеммами на обеих сторонах кают выступы 6, служит для фиксации прораспределительного щита или между конводов 8, когда панель 3 установлена на тактами клемм или сборок. 25 корпусе 5. Как показано на фиг. 2 и 3 внутри корпуса 5 образуются канавки для На фиг. 1 приведено пространственразмещения проводов и упоры 9 и 10 для ное изображение соединителя, иллюстриих фиксации. Упоры 9 расположены вблирующее переднюю, верхнюю и левую стози выступов 6 и 7 и образуют с соседними роны клеммной сборки соединителя и набор штекеров в рабочем состоянии; на 30 стенками (фиг. 2) углубление для ножа фиг. 2 - пространственное изображение контактов; в упорах имеется.ребро, паралсоединителя фиг. 1 с удаленными частялельное направлению проводов 8, чтобы ми, для иллюстрации деталей, находящихзафиксировать их положение между нося за ними; на фиг. 3 - поперечные разжками контактов1. Изоляционные стенки 11, резы частей соединителя, представлен- 35 расположенные между выемками для проные в процессе подключения кабеля; на водов, служат для изоляции контактов. фиг. 4 - пространственное изображение В панелях 3, сопряженных с корпупанели клеммной сборки, ограниченной сом 5, крепятся контакты 12, служащие пятью парами проводов, иллюстрирующий для обеспечения постоянного электричеснабор штекеров в различных положениях; 40 кого соединения с пэрами проводов, иду* на фиг. 5 - пространственное изображещих от кабеля панели, благодаря режуние штекера, иллюстрирующее заднюю, щей полосе 13, разделяют провода по нижнюю и верхнюю стороны; на фиг. 6 всей длине и герметизируют концы и соепространственное изображение штекера динения проводов в корпусе. Панели 3 по фиг. 5, иллюстрирующее заднюю, верх- 45 имеют гребенки для фиксации положения нюю его стороны; на фиг. 7 - вертикальлроводов: гребенки 14 примыкают к праный разрез штекера; на фиг. 8 - горизонвому краю, гребенки 15 примыкают к двум тальный разрез штекера; на «фиг. 9 рядам контактов 1£ и центральный грепространственное изображение пары сосбень 16, который входит между проводатыкованных штекеров с голоовкой верх- 50 ми и удерживает их в ложе, образованнего штекера, находящейся в открытом ном упорами 10. положении, и парой проводов, введенных Каждая панель 3 имеет два ряда в каналы головки; на фиг. 10 - простотверстий 17, по 10 в каждом, обеспечиранственное изображение некоторых конвающих доступ к контактам 12 для электтактов клеммной сборки соединителя и •55 рического соединения с проводами. Кажпары штекеров с проводами, присоедидая панель 3 имеет цельноотлитые стенненными к контактам клеммной сборки, ки, формирующие первую полость 18, кудля схематической иллюстрации электрида вставляют заднюю часть штекера 4. ческих соединений; на фиг 11а, 116, 11в Вблизи этих стенок, образующих полость, и 11 г - схемы, иллюстрирующие процесс располагаются стенки, формирующие при 13 26809 лив 19. Крайние стенки формирующие прилив 19, имеют на противоположных сторонах обращенные наружу направляющие пазы 20. ПлотностьіЗ и прилив 19 образуют направляющие средства возле одного ряда отверстий 17 вдоль нижнего края панели 3 клеммной сборки 2 и ориентируют штекер 4 на ней. Отверстия 17 в первом или нижнем ряду располагаются в полостях 18. Второй ряд отверстий 17, расположенный вдоль верхнего края панелей 3 находится над вторым рядом контактов 12. Отверстия 17 принимают штекеры 4, но не имеют вокруг себя средства для фиксации, хотя и имеют таком же внешний вид и расположение, как отверстия первого ряда На фиг 4 показаны установленные на свои места панели 3 два штекера, причем один из штекеров 4 установлен во втором ряду отверстий 17. На фиг. 4-10 показано, что штекер 4 содержит корпус 21 и головку 22. Головка крепится к корпусу 21 посредством частей цельнопрессованного шарнира, образованного ушками 23 на корпусе 21, имеющих полости и центральный захват в виде вилки в виде крюка для приема подвески 24 отлитой вместе с головкой 22. Корпус снаружи имеет вид прямоугольной коробки, которая образована тонкими литыми стенками. Внутренняя часть корпуса 21 выполнена с держателем 25, для пары одинаковых электропроводных металлических сцепленных контактов 26. Головка 22 содержит два канала для проводов. Цельнолитая упругая защелка 28 выступает между двумя углублениями 29 для проводов в нижней части корпуса 21 для захвата защелкой 30 на головке 22 при фиксации ее а замкнутом положении. Каждый сцепляющийся контакт 26 выполнен, из тонкой металлической пластины, имеющей на одном конце контактную часть 31 в виде камертона, приспособленную для сцепления с ножкой или лезвием другого контакта, и на другом конце - контактную часть 32, смещающую изоляцию провода для обеспечения электрического соединения. Контактные части 31 и 32 расположены в плоскостях, смещенных на 90° по отношению друг к другу. Контактная часть 32 имеет глубокий паз 33 для приема проводов, причем пазы 33 расположены соосно с каналами 27 головки 22. Контактные части 31 и 32 выполнены путем изгибания тонкой металлической пластины вокруг оси так, что центральная линия контактной части 31 5 10 15 20 25 30 35 40 45 50 55 14 лежит в гтлоскости центральной оси контактной части 32 Плоскость контактной части 31 отогнута для обеспечения соединения с одной из ножек контактной 32 или одним из контактов 12 так, чтобы она не попала в паз. Как показано более четко на фиг. 7, 8 и 10 один контакт 26 повернут вокруг продольной оси на 180° относительно другого контакта пары Контакты 26 расположены в корпусе 21 так, чтобы контактные части 31 выступали на нижней поверхности достаточно для проникновения в отверстия 17 панели 3 и* обеспечивали хорошее электрическое соединение с контактом 12. Изогнутая контактная часть 32 обеспечивает закрепление сцепляющегося контакта 26 нижней части крестообразного углубления в держателе 25 корпуса 21, как показано на фиг 7 и 8, где сцепляющихся контактов 26 выступает наружу Контактная часть 32 с другой стороны выступает в верхнюю часть корпуса 21 для приема провода, расположенного внутри корпуса 21 в канале 27 головки 22. Сцепляющиеся контакты 26 разделены тонкой стенкой 34, выполненной в корпусе 21 для их электрической изоляции один от другого. Корпус 21 имеет прямоугольную углубленную область для приема прямоугольного прилива 19 Эта область имеет на стенках направляющие выступы 35 с размерами и формой, предназначенными для сопряжения с направляющими пазами 20 прямоугольного прилива 19. Направляющие выступы 35 и пазы 20 обеспечивают ориентацию, как описано выше, а также механическую опору для противодействия усилиям боковой нагрузки (втягивание проводов и т.п ) способных ухудшить электрическое соединение контактной части 31 с контактом 12 или контактной частью 32. Корпус 21 также формируется со второй упругой защелкой 36 в нижней стенке, причем эта защелка входит в углубление в нижней стенке образующее полость 18 на панели 3, или в углубление 37, в передней части и нижней стенке 38 головки 22, см фиг. 8. Упругая защелка 36 расположена с зазором относительно держателя 25 сцепляющегося контакта 26, причем держатель 25 имеет такую форму, которая позволяет ему входить в полость 18 с направляющими выступами 35 в направляющих пазах 20 и упругой защелкой 36. Стенки корпуса 21 окружают прилив 19 стенки, образующие полость 18. Головка 22 подвешена с возможностью поворота из поднятого положения, когда можно вставить провода спереди, (см. ште 15 26809 кер 4 с открытой головкой на фиг. 4), в закрытое положение, для размещения проводов, находящихся в каналах 27, в контактных частях 32. Пазы 39 расположены поперек каналов 27 так, чтобы разместились контактные части 32, а каналы служат для фиксации провода в таком положении, чтобы он правильно вошел в паз 33 контакта Головки 22 также снабжены пазами или отверстиями 40 в верхней части или передней стенке. Отверстия 40 окружены стенками 38, образующими другую полость 41 для приема держателя 25 сцепляющихся контактов корпуса 21. Отверстия 40 выполнены так же, как и отверстия 17, и стенки 38 также образуют прямоугольный прилив с направляющими пазами 42 для направляющих выступов 35. Нижняя стенка головки 22 имеет углубление 37, которое будет удерживать защелку 36, чтобы можно было разместить один штекер 4 на другом при стыковке. Фиг. 9 и 10 иллюстрируют стыковку штекеров, когда сцепляющиеся контакты 26 одного штекера образуют электрическое соединение с ножками контактной части 32 нижнего штекера, который в свою очередь, электрически соединен с нижним рядом контактов 12. Корпус 5 клеммной сборки предпочтительно изготавливать из термоустойчивого стеклопластика полибуЛілентерефталата, а панели 3 из подобного же изоляционного материала. Так как корпус и панель используются как несущие элементы для проводов, они оба формируются из высокопрочного стеклрнаполненного технического пластика с прочностью, достаточной для того, чтобы выдержать нагрузку, создаваемую проводами. Даже если клеммная сборка используется только для единичного подключения проводов, и если она выполнена из прочного пластика, то это ограничивает потребность в устройствах для резки металлов, применяемых для крепления проводов. Подходящими материалами могут быть : Va1 ox 420 - группы пластиков компании Дженерал Электрик (One Plastics Avenue, Pittsfield, Massachusets 1201, USA); 30% стеклонаполненный пластик U1 tern - там же; 30% стеклонаполненный пластик SAN - в IC( (Advenced Materials, 475 Greamery Wey, Exton, Pennsylvenia). Соединитель согласно изобретению, предпочтительно изолировать от окружающей среды посредством влагонепроницаемого уплотнителя, чтобы герметизировать соединения между проводами и контактами. Такой уплотнительный материал дол 16 жен быть помещен в корпусе 5 сборки, а также в корпусе 21 и головке 21 штекера. Соединитель, согласно изобретению, допускает стыковку нескольких штекеров , 5 4 для проведения испытаний соединений с кабельными проводами. Стыковка также позволяет делать промежуточные отпайки в цепях. Кроме того, штекера могут быть смонтированы на панелях и производить 10 электрические соединения с кабельными проводами через второй ряд отверстий 17. Новшеством является то, что наличие пары проводов в каждом переставляемом штекере позволяет легко перемещать ште15 кер и переключать абонент с одной входящей линии на панели 3 или на другом соединителе. Если требуется перенести абонент со 20 старой линии на новую, соединитель, согласно изобретению, позволяет легко выполнить такой перенос, используя одну временную и одну заменяемую кроссовую линию. После завершения переноса 25 временная и первоначальная кроссовыелинии отключаются, но обе при необходимости могут быть использованы снова. На рис. 11а-11г иллюстрируются этапы переноса цепи между кабелями 43 и 44 30 на связь по кабелям 43 и 45 без разрыва новой цепи. В исходном состоянии цепь осуществляется от входного кабеля 43 на клеммной сборке 2а через штекер 4а, соединительные провода 46, штекер 46 35 на клеммной сборке 2в. Первым шагом является подготовка перемычки, состоящей из штекера 4г, соединительного провода 47 и штекера 4в. Штекер 4г стыкуется со штекером 4а, а штекер 4в присое40 диняют к клеммной сборке 2в. Первое присоединение к новой линии, таким образом сделано. Вторым этапом (фиг. 116) является подготовка другого кросса, включающего штекер 4г, провод 48 и ште45 кер 4д. Штекер 4 присоединяется к контактам 12 ( не показаны), связанным с кабелем 44, ниже второго ряда отверстий 17, а штекер 4д стыкуется с верхней частью штекера 4г. После этого соединения 50 цепи между кабелем 44 и штекером 46 становятся лишними. Теперь (фиг. 11 в) штекер 4а может быть извлечен из клеммной сборки 2а и отсоединен от штекера 4г без разрыва новой цепи с кабелем 46. 55 Восле установки штекера 4г {фиг. 11г) на место штекера 4а перенос между кабелями 44 и 46 выполнен, и штекеры 4а и 4д могут быть отключены. Штекеры 4г и 4в расположены так же, как были расположены в исходном положении штекеры 4а 17 26809 и 46, препятствуя их случайному извлечению. Соединитель, предназначенный для использования в качестве соединительной сборки, описан применительно к одному варианту реализации Однако, могут быть и другие модификации устройства, не изменяющие сути изобретения. Некоторые 18 модификации включают уменьшение размеров панелей и корпуса при одном ряде контактов 12 для проводов, делая их уже, т е. уменьшая ширину корпуса и панелей для удерживания только одного ряда контактов 12 и только фиксирующим средством; удлинение корпуса до 25 пар вместо 10, так что на. корпусе 2 может разместиться пять панелей 3. 26809 ФИГ.З 26809 13 38 23 ФИГ.5 ФИГ.6 26809 25 26 21 / 33 ^r \ >,M \ 22 38 40 31 22 J ->h -* 32 34^ 21 ФИГ.7 23 21 ФИГ.9 22 V/ 32 26 зо И 39 12 41 .40 31 25 f 36 37 27 30 28 12 ФИГ.8 32 ФИГ. 10 26809 e s Є Є so Упорядник Техред M. Кєлемеш Коректор О.Обручар Замовлення 531 Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиІв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагарі на, 101
