Просівальна поверхня грохотильного вузла

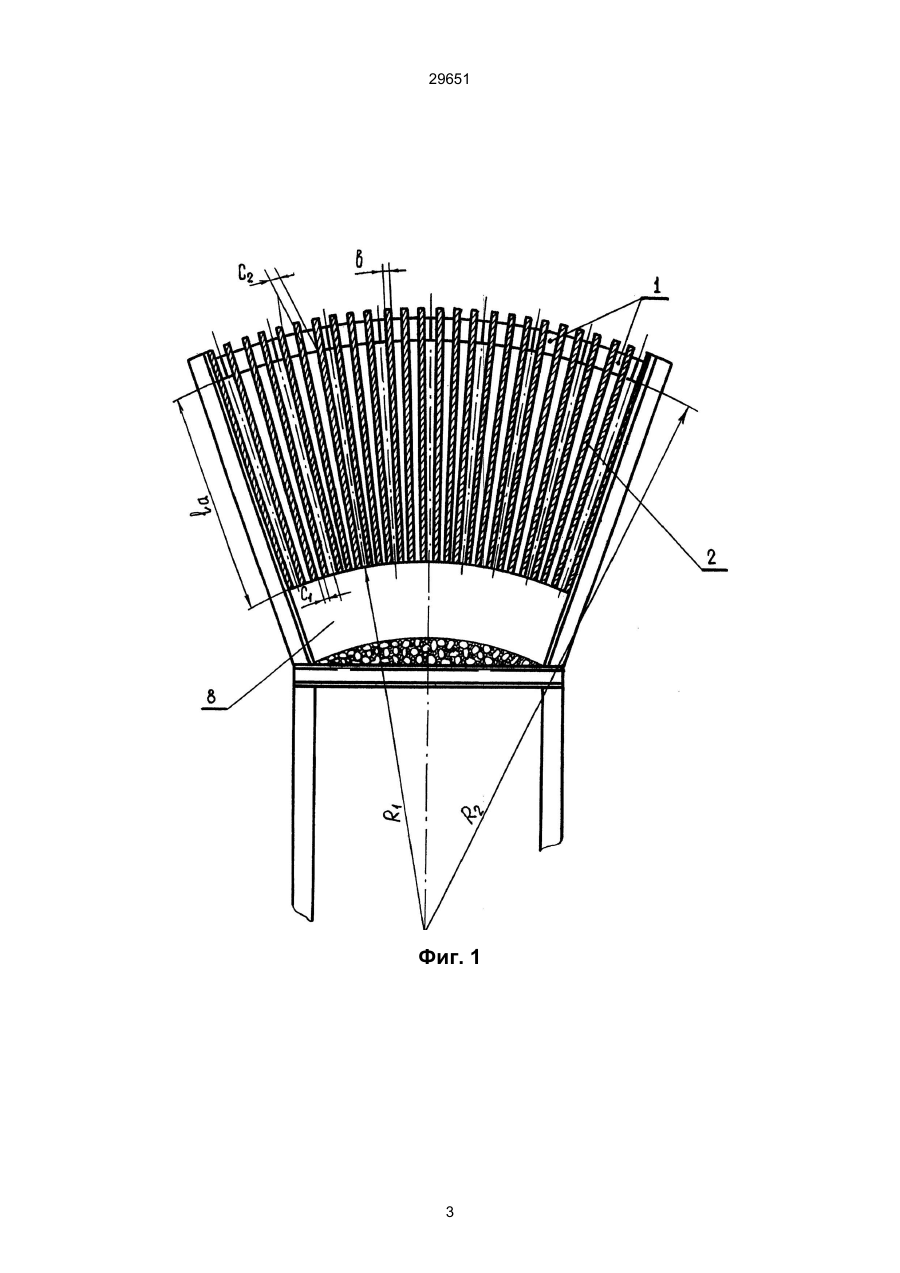

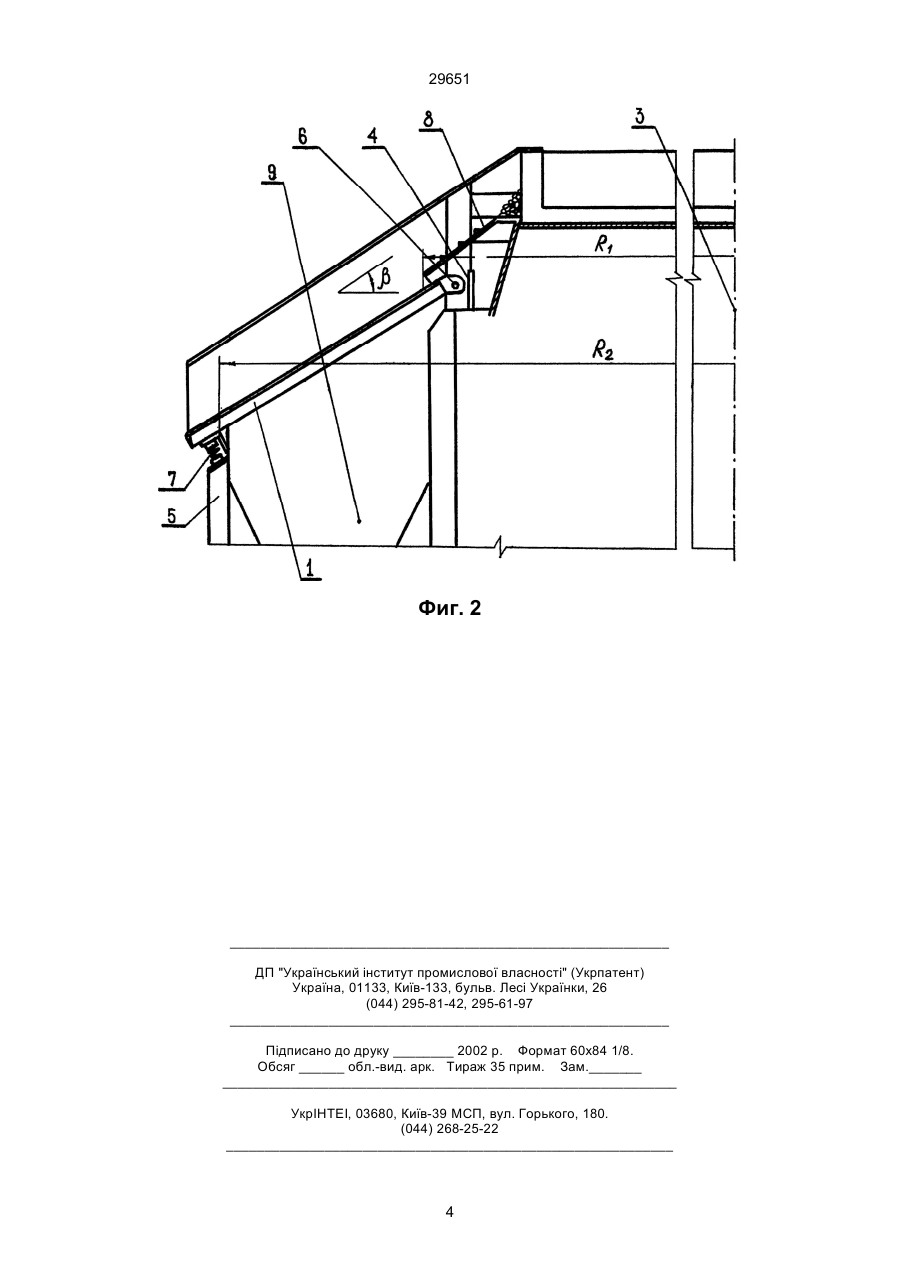

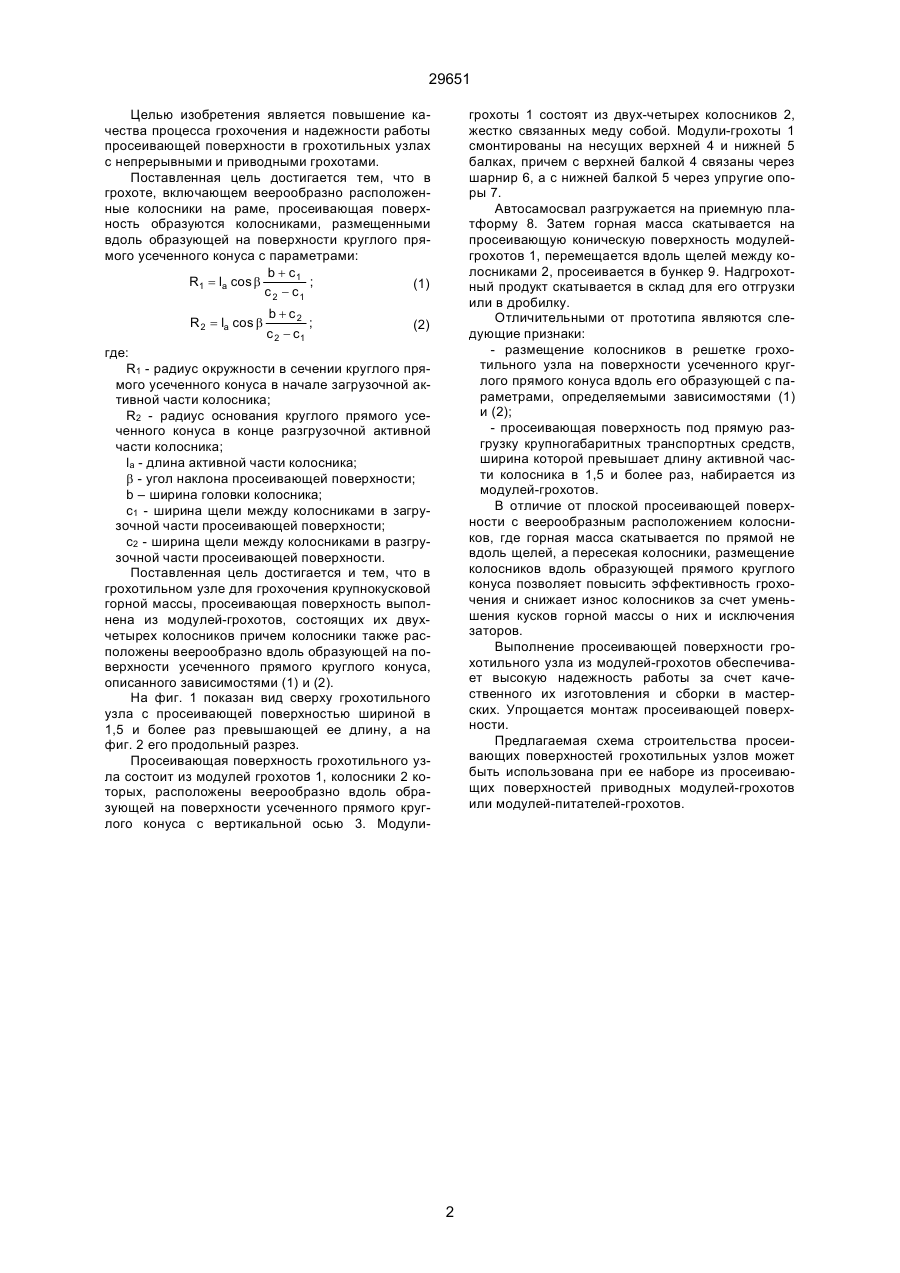

1. Просеивающая поверхность грохотильного узла, включающего веерообразно расположенные колосники на раме, отличающаяся тем, что колосники размещены на поверхности круглого прямого усеченного конуса вдоль образующей с параметрами b + c1 R1 = la cos b c 2 - c1 29651 грохоты 1 состоят из двух-четырех колосников 2, жестко связанных меду собой. Модули-грохоты 1 смонтированы на несущих верхней 4 и нижней 5 балках, причем с верхней балкой 4 связаны через шарнир 6, а с нижней балкой 5 через упругие опоры 7. Автосамосвал разгружается на приемную платформу 8. Затем горная масса скатывается на просеивающую коническую поверхность модулейгрохотов 1, перемещается вдоль щелей между колосниками 2, просеивается в бункер 9. Надгрохотный продукт скатывается в склад для его отгрузки или в дробилку. Отличительными от прототипа являются следующие признаки: - размещение колосников в решетке грохотильного узла на поверхности усеченного круглого прямого конуса вдоль его образующей с параметрами, определяемыми зависимостями (1) и (2); - просеивающая поверхность под прямую разгрузку крупногабаритных транспортных средств, ширина которой превышает длину активной части колосника в 1,5 и более раз, набирается из модулей-грохотов. В отличие от плоской просеивающей поверхности с веерообразным расположением колосников, где горная масса скатывается по прямой не вдоль щелей, а пересекая колосники, размещение колосников вдоль образующей прямого круглого конуса позволяет повысить эффективность грохочения и снижает износ колосников за счет уменьшения кусков горной массы о них и исключения заторов. Выполнение просеивающей поверхности грохотильного узла из модулей-грохотов обеспечивает высокую надежность работы за счет качественного их изготовления и сборки в мастерских. Упрощается монтаж просеивающей поверхности. Предлагаемая схема строительства просеивающих поверхностей грохотильных узлов может быть использована при ее наборе из просеивающих поверхностей приводных модулей-грохотов или модулей-питателей-грохотов. Целью изобретения является повышение качества процесса грохочения и надежности работы просеивающей поверхности в грохотильных узлах с непрерывными и приводными грохотами. Поставленная цель достигается тем, что в грохоте, включающем веерообразно расположенные колосники на раме, просеивающая поверхность образуются колосниками, размещенными вдоль образующей на поверхности круглого прямого усеченного конуса с параметрами: b + c1 ; R1 = la cos b (1) c 2 - c1 R 2 = la cos b b + c2 ; c 2 - c1 (2) где: R1 - радиус окружности в сечении круглого прямого усеченного конуса в начале загрузочной активной части колосника; R2 - радиус основания круглого прямого усеченного конуса в конце разгрузочной активной части колосника; la - длина активной части колосника; b - угол наклона просеивающей поверхности; b – ширина головки колосника; c1 - ширина щели между колосниками в загрузочной части просеивающей поверхности; с2 - ширина щели между колосниками в разгрузочной части просеивающей поверхности. Поставленная цель достигается и тем, что в грохотильном узле для грохочения крупнокусковой горной массы, просеивающая поверхность выполнена из модулей-грохотов, состоящих их двухчетырех колосников причем колосники также расположены веерообразно вдоль образующей на поверхности усеченного прямого круглого конуса, описанного зависимостями (1) и (2). На фиг. 1 показан вид сверху грохотильного узла с просеивающей поверхностью шириной в 1,5 и более раз превышающей ее длину, а на фиг. 2 его продольный разрез. Просеивающая поверхность грохотильного узла состоит из модулей грохотов 1, колосники 2 которых, расположены веерообразно вдоль образующей на поверхности усеченного прямого круглого конуса с вертикальной осью 3. Модули 2 29651 Фиг. 1 3 29651 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
