Номер патенту: 29666

Опубліковано: 25.01.2008

Автор: Ян Топол

Завантажити PDF файл.

Формула / Реферат

1. Ємність для рідини, створена водозахисною пластмасовою конструкцією, яка відрізняється тим, що окремі стіни (1) ємності із зовнішньої сторони оснащені плитами (2) із матеріалу, який має вищу міцність, ніж міцність пластмасових стін, з якими створюють, з точки зору статики, один будівельний комплекс.

2. Ємність для рідини по пункту 1, яка відрізняється тим, що плити (2) утворені профільованим покрівельним матеріалом.

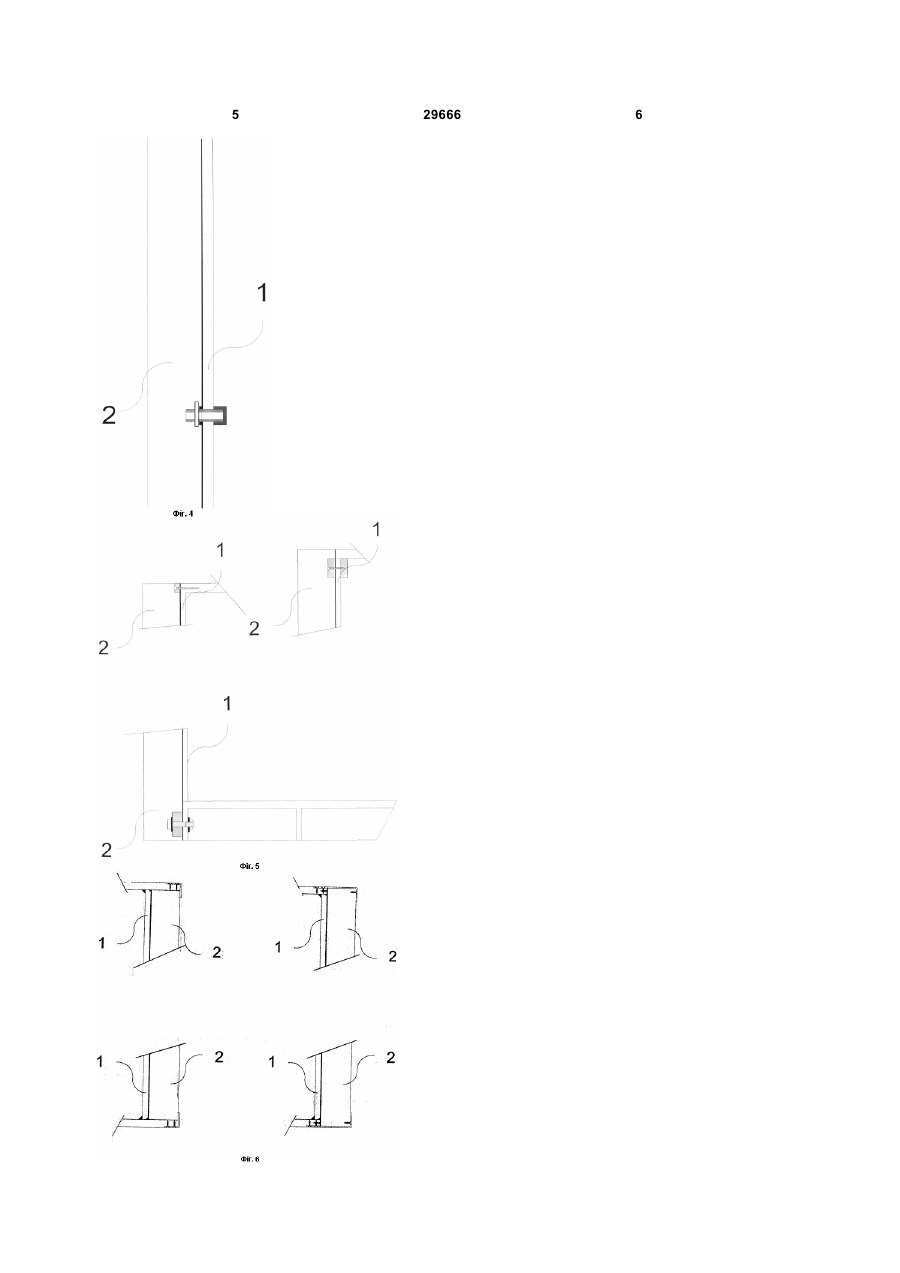

3. Ємність для рідини по пункту 1, яка відрізняється тим, що сполучення плит (2) і пластмасових стін (1) ємності проведено на дні (4) і у перекритті (3) ємності.

4. Ємність для рідини по пункту 1, яка відрізняється тим, що сполучення плит (2) і пластмасових стін (1) ємності проведено у стінах ємності.

5. Ємність для рідини по пункту 1, яка відрізняється тим, що сполучення плит (2) і пластмасових стін (1) ємності проведено одночасно на дні (4), у перекритті (3) і у стінах ємності.

Текст

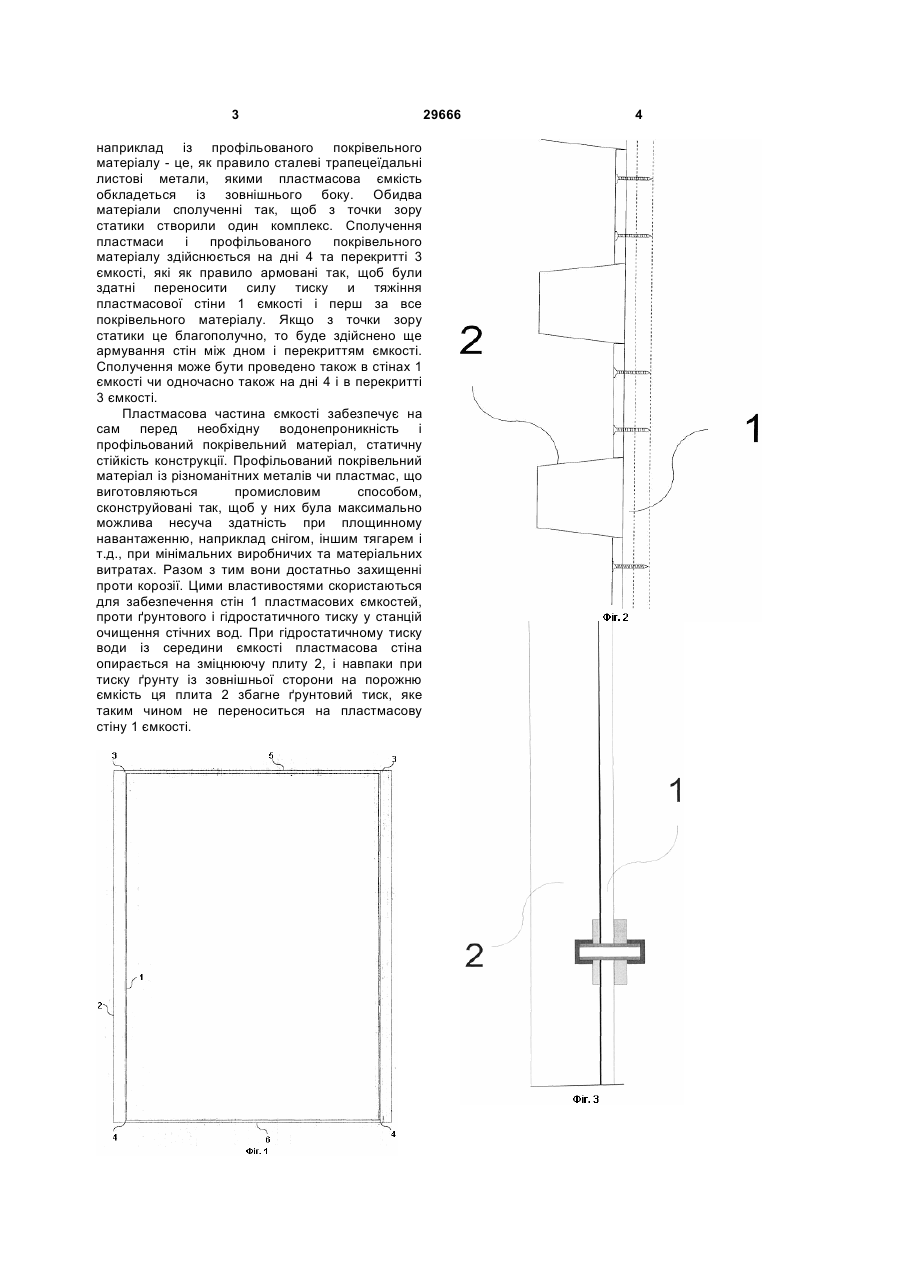

1. Ємність для рідини, створена водозахисною пластмасовою конструкцією, яка відрізняється тим, що окремі стіни (1) ємності із зовнішньої сторони оснащені плитами (2) із матеріалу, який має вищу міцність, ніж міцність пластмасових стін, з якими створюють, з точки зору статики, один будівельний комплекс. 3 наприклад із профільованого покрівельного матеріалу - це, як правило сталеві трапецеїдальні листові метали, якими пластмасова ємкість обкладеться із зовнішнього боку. Обидва матеріали сполученні так, щоб з точки зору статики створили один комплекс. Сполучення пластмаси і профільованого покрівельного матеріалу здійснюється на дні 4 та перекритті 3 ємкості, які як правило армовані так, щоб були здатні переносити силу тиску и тяжіння пластмасової стіни 1 ємкості і перш за все покрівельного матеріалу. Якщо з точки зору статики це благополучно, то буде здійснено ще армування стін між дном і перекриттям ємкості. Сполучення може бути проведено також в стінах 1 ємкості чи одночасно також на дні 4 і в перекритті 3 ємкості. Пластмасова частина ємкості забезпечує на сам перед необхідну водонепроникність і профільований покрівельний матеріал, статичну стійкість конструкції. Профільований покрівельний матеріал із різноманітних металів чи пластмас, що виготовляються промисловим способом, сконструйовані так, щоб у них була максимально можлива несуча здатність при площинному навантаженню, наприклад снігом, іншим тягарем і т.д., при мінімальних виробничих та матеріальних витратах. Разом з тим вони достатньо захищенні проти корозії. Цими властивостями скористаються для забезпечення стін 1 пластмасових ємкостей, проти ґрунтового і гідростатичного тиску у станцій очищення стічних вод. При гідростатичному тиску води із середини ємкості пластмасова стіна опирається на зміцнюючу плиту 2, і навпаки при тиску ґрунту із зовнішньої сторони на порожню ємкість ця плита 2 збагне ґрунтовий тиск, яке таким чином не переноситься на пластмасову стіну 1 ємкості. 29666 4 5 29666 6

Дивитися

Додаткова інформація

Назва патенту англійською

Vessel for liquid

Автори англійською

Jan Topol

Назва патенту російською

Емкость для жидкости

Автори російською

Ян Топол

МПК / Мітки

МПК: C02F 1/00, E03F 5/00

Мітки: рідини, ємність
