Спосіб волочіння труб
Номер патенту: 29665
Опубліковано: 25.01.2008
Автори: Дейнеко Андрій Іванович, Голубєв Олексій Борисович, Барабаш Петро Олексійович
Формула / Реферат
1. Спосіб волочіння труб, що включає деформацію трубної заготовки на оправці, що утримується від осьового переміщення, при якому здійснюють обтиснення внутрішньої поверхні заготовки на оправці, який відрізняється тим, що заготовка труби затискається у роз'ємному жорсткому пеналі, довжина якого більша від довжини трубної заготовки на величину поздовжньої витяжки труби, а оправка на її зовнішній поверхні виконана із канавками глибиною від 0 до діаметра оправки.
2. Спосіб за п. 1, який відрізняється тим, що канавки, виконані на оправці, розташовані під кутом, рівним або відмінним від нуля, до поздовжньої осі трубної заготовки.
3. Спосіб за пп. 1, 2, який відрізняється тим, що внутрішня поверхня жорсткого пеналу виконана з заглибинами, причому форма заглибин на внутрішній поверхні пеналу забезпечує можливість розкриття пеналу.
Текст

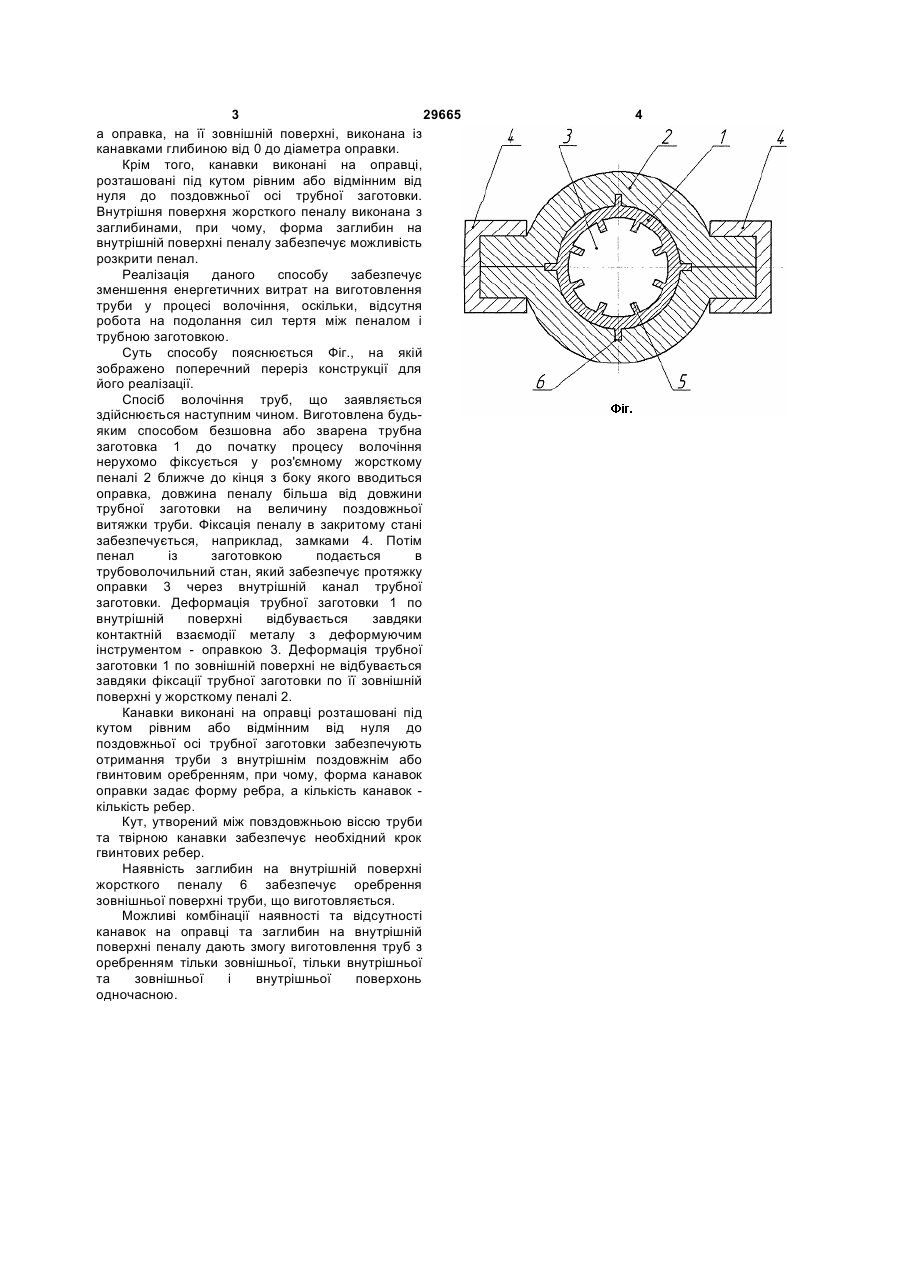

1. Спосіб волочіння труб, що включає деформацію трубної заготовки на оправці, що утримується від осьового переміщення, при якому здійснюють обтиснення внутрішньої поверхні заготовки на оправці, який відрізняється тим, що 3 29665 а оправка, на її зовнішній поверхні, виконана із канавками глибиною від 0 до діаметра оправки. Крім того, канавки виконані на оправці, розташовані під кутом рівним або відмінним від нуля до поздовжньої осі трубної заготовки. Внутрішня поверхня жорсткого пеналу виконана з заглибинами, при чому, форма заглибин на внутрішній поверхні пеналу забезпечує можливість розкрити пенал. Реалізація даного способу забезпечує зменшення енергетичних витрат на виготовлення труби у процесі волочіння, оскільки, відсутня робота на подолання сил тертя між пеналом і трубною заготовкою. Суть способу пояснюється Фіг., на якій зображено поперечний переріз конструкції для його реалізації. Спосіб волочіння труб, що заявляється здійснюється наступним чином. Виготовлена будьяким способом безшовна або зварена трубна заготовка 1 до початку процесу волочіння нерухомо фіксується у роз'ємному жорсткому пеналі 2 ближче до кінця з боку якого вводиться оправка, довжина пеналу більша від довжини трубної заготовки на величину поздовжньої витяжки труби. Фіксація пеналу в закритому стані забезпечується, наприклад, замками 4. Потім пенал із заготовкою подається в трубоволочильний стан, який забезпечує протяжку оправки 3 через внутрішній канал трубної заготовки. Деформація трубної заготовки 1 по внутрішній поверхні відбувається завдяки контактній взаємодії металу з деформуючим інструментом - оправкою 3. Деформація трубної заготовки 1 по зовнішній поверхні не відбувається завдяки фіксації трубної заготовки по її зовнішній поверхні у жорсткому пеналі 2. Канавки виконані на оправці розташовані під кутом рівним або відмінним від нуля до поздовжньої осі трубної заготовки забезпечують отримання труби з внутрішнім поздовжнім або гвинтовим оребренням, при чому, форма канавок оправки задає форму ребра, а кількість канавок кількість ребер. Кут, утворений між повздовжньою віссю труби та твірною канавки забезпечує необхідний крок гвинтових ребер. Наявність заглибин на внутрішній поверхні жорсткого пеналу 6 забезпечує оребрення зовнішньої поверхні труби, що виготовляється. Можливі комбінації наявності та відсутності канавок на оправці та заглибин на внутрішній поверхні пеналу дають змогу виготовлення труб з оребренням тільки зовнішньої, тільки внутрішньої та зовнішньої і внутрішньої поверхонь одночасною. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of drawing of pipes
Автори англійськоюBarabash Petro Oleksiiovych, Holubiev Oleksii Borysovych, Deineko Andrii Ivanovych
Назва патенту російськоюСпособ волочения труб
Автори російськоюБарабаш Петр Алексеевич, Голубев Алексей Борисович, Дейнеко Андрей Иванович
МПК / Мітки
МПК: B21C 1/16
Мітки: волочіння, труб, спосіб
