Пристрій складання потужностей передавачів

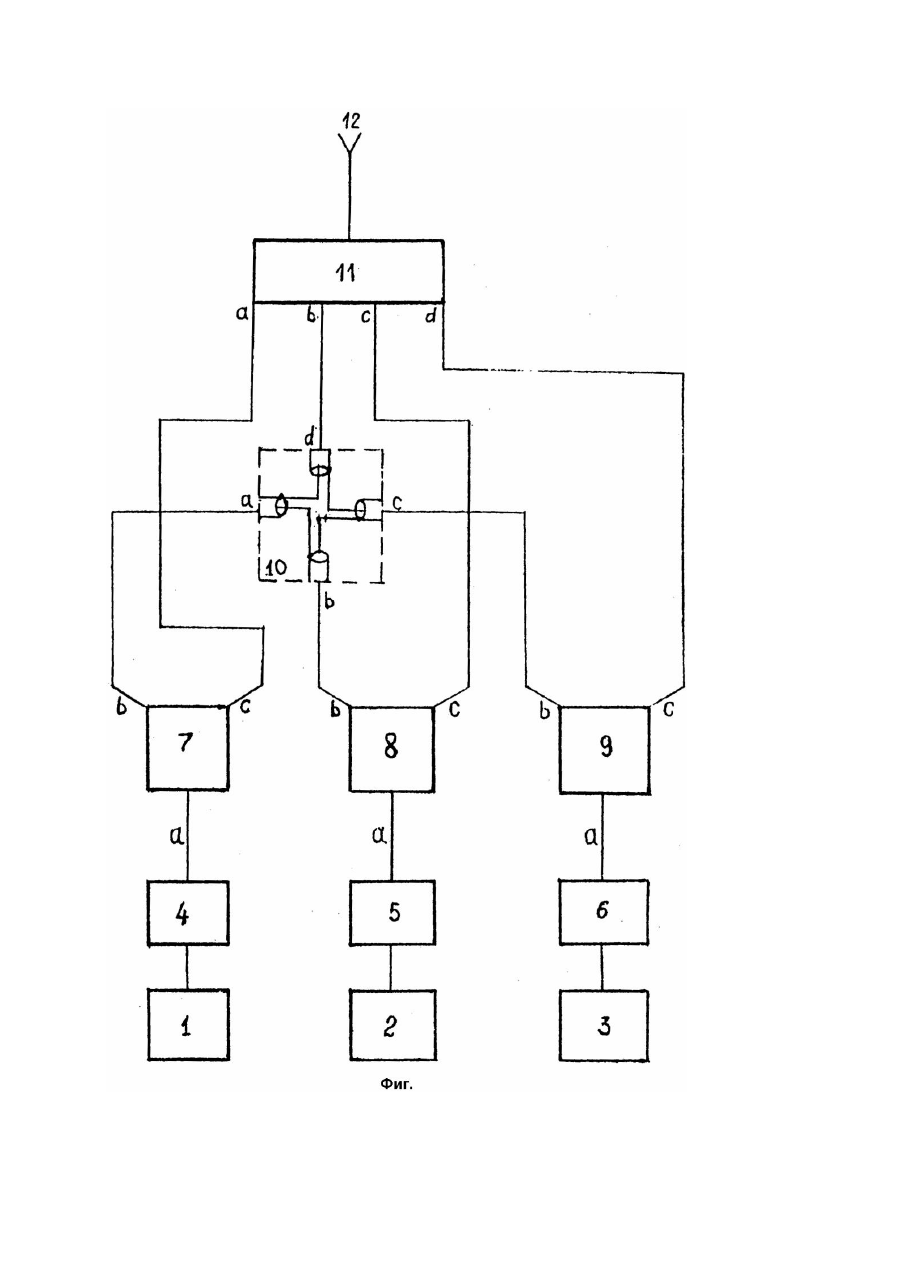

Изобретение относится к технике соединения радиопередающих устройств с антенной, в частности, к устройствам соединения нескольких передатчиков с одной антенной, и может быть использовано для объединения энергии с выходов нескольких независимых передатчиков в единой антенне в широком диапазоне рабочих частот при минимальных потерях мощности. Наиболее близкой к предлагаемому устройству является схема объединения передатчиков, позволяющая подключить три передатчика с различными рабочими частотами и выходными мощностями к единой антенне. Передатчики через вентили подключены к входам циркуляторов, выходы циркуляторов через линии соединены с входами четырехвходового делителя на основе параллельного соединения линий. Выходы делителя и циркуляторов подсоединены линиями к входам четырехвходового сумматора, выход которого подключен линией к антенне. Деление мощности в делителе по всем каналам происходите равной пропорции [1]. Главный недостаток схемы заключается в подаче противофазного сигнала на один из входов сумматора. В результате этого в антенну поступает лишь 50% мощности передатчиков (остальная энергия рассеивается в балласте мостового сумматора). Целью изобретения является повышение коэффициента полезного действия устройства сложения мощностей передатчиков. Поставленная цель достигается благодаря тому, что в устройстве сложения мощностей передатчиков, содержащем три передатчика, соединенных через вентили с входами циркуляторов, линии, четырехвходовый делитель, четырехвходовый сумматор и антенну, согласно изобретению, четырехвходовый делитель выполнен в виде первого, второго, третьего и четвертого идентичных отрезков двухпроводной линии передачи, начала которых являются соответственно первым, вторым, третьим и четвертым входами четырехвходового делителя, а концы соединены последовательно. На чертеже (фиг.) изображена схема устройства сложения мощностей передатчиков. Устройство сложения мощностей передатчиков состоит из передатчиков 1 - 3, соединенных с вентилями 4 - 6, выходы которых подключены к входам циркуляторов 7 - 9, выходы циркуляторов соединены линиями с входами четырехвходового делителя 10, выход делителя 10, а также выходы с циркуляторов линиями подключены к четырехвходовому синфазному сумматору 11, выход которого соединен с антенной 12. Предлагаемое устройство сложения мощностей передатчиков работает следующим образом. Энергия передатчиков (например, 1) через открытый вентиль 4 поступает на вход а циркулятора 7. Вся энергия ответвляется в плечо циркулятора 7 и поступает на вход делителя 10. 25% энергии проходит в плечо делителя в соответствии с выбранным коэффициентом деления мощности между каналами вход По линии сигнал попадает на циркулятора 8. Далее энергия последовательно поступает в канал циркулятора 8 и на вход с сумматора 11. Аналогично можно проследить путь сигнала от выхода с делителя 10 к входу сумматора 11. 25% мощности передатчика с выхода делителя 10 подаются на вход а сумматора 11. 25% энергии передатчика 1 отражается от входа делителя 10 с фазой 0 град., поскольку по входу делитель 10 имеет входное сопротивление и Через линию сигнал последовательно проходит в канал с циркулятора 7 и на вход сумматора 11. На входах сумматора 11 сигналы практически синфазны при условии равенства электрических длин линий. В антенну поступит 100% мощности передатчика 1. Аналогично можно рассмотреть принцип действия схемы для передатчиков 2 и 3. Предлагаемое устройство сложения мощностей передатчиков обладает следующим техническим преимуществом перед известным: теоретический КПД равен 100% по сравнению с 50% КПД известного.
