Спосіб вимірювання витрати тепла
Текст

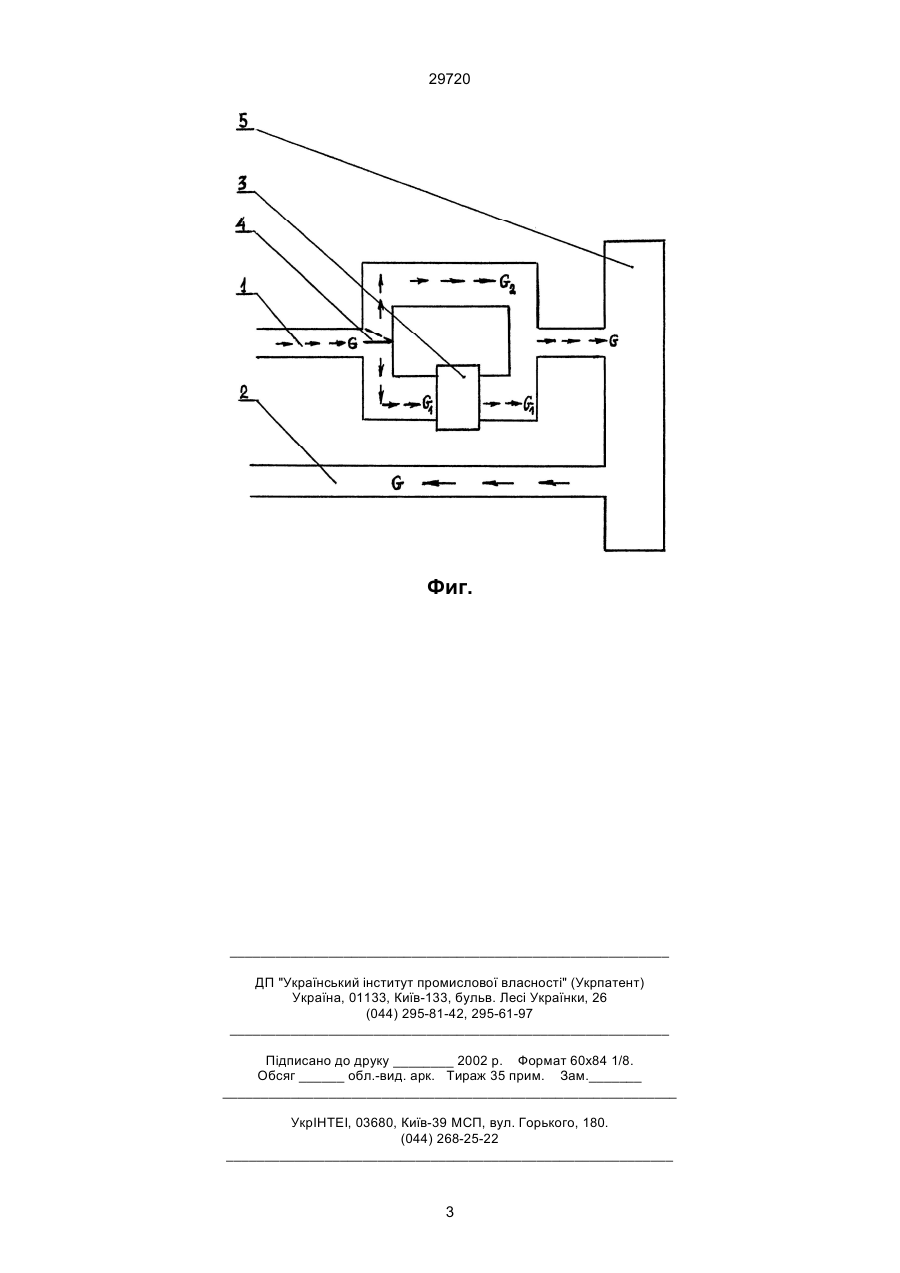

Способ измерения расхода тепла, заключающийся в определении расхода тепла на участке по изменению теплосодержания в потоке жидкого теплоносителя, отличающийся тем, что теплоно 29720 пластины или сильфоны. Обязательным условием является линейность деформации элемента от температуры. Один термодеформируемый элемент должен иметь температуру входящего на участок подвода тепла теплоносителя, а второй элемент - температуру выходящего из участка теплоносителя. Усилия, вызываемые деформацией этих элементов, должны быть достаточными для перемещения заслонки 4. Эти термодеформируемые элементы должны быть соединены между собой и прикреплены к изображенному на схеме устройству и к заслонке так, чтобы перемещение заслонки соответствовало разности деформаций этих элементов. Если деформация элемента пропорциональна температуре, то и разность деформаций этих двух элементов будет пропорциональна разности температур. При разности температур DТ=0 заслонка установится в положении А и перекроет доступ теплоносителя к расходомеру. В этом случае по формуле (1) либо (5) Q=0. При некоторой разности температур заслонка установится в положение В. Это значение разности температур DТmах является предельным для всего устройства. В этом случае весь теплоноситель пройдет через расходомер, т.е. G=G1 и формулы (1) и (5) дадут одинаковый результат. При значении разности температур 0
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of heat flow rate
Автори англійськоюZakopailo Leonid Kostiantynovych
Назва патенту російськоюСпособ измерения расхода тепла
Автори російськоюЗакопайло Леонид Константинович
МПК / Мітки
МПК: G01K 17/06
Мітки: тепла, спосіб, витрати, вимірювання
Код посилання
<a href="https://ua.patents.su/3-29720-sposib-vimiryuvannya-vitrati-tepla.html" target="_blank" rel="follow" title="База патентів України">Спосіб вимірювання витрати тепла</a>
Спосіб вимірювання витрати тепла
Номер патенту: 29748
Опубліковано: 15.11.2000
Автор: Закопайло Леонід Костянтинович
МПК: G01K 17/06
Мітки: витрати, вимірювання, спосіб, тепла
