G01K 17/06 — вимірювання кількості тепла, переданого рідкими або газоподібними речовинами, наприклад в теплових пристроях

Номер патенту: 114872

Опубліковано: 10.08.2017

Автори: Кошель Сергій Васильович, Цаканян Олег Семенович, Ганжа Микола Григорович, Голощапов Володимир Миколайович

МПК: G01K 17/10, G01K 17/06

Мітки: трубопроводів, втрат, теплових, визначення, спосіб

Формула / Реферат:

1. Спосіб визначення теплових втрат трубопроводів, який включає виконання на контрольованій ділянці трубопроводу, по якій пропускають основний теплоносій, вимірювального каналу для пропуску допоміжного теплоносія, оснащеного вимірниками температури, та визначення теплових втрат за результатами вимірювань параметрів допоміжного теплоносія, який відрізняється тим, що на ділянці трубопроводу вимірювальний канал обмежують рухомим вздовж...

Номер патенту: 114212

Опубліковано: 10.03.2017

Автори: Височанський Ігор Іванович, Яворський Андрій Вікторович, Рибіцький Ігор Володимирович, Дарвай Ірина Ярославівна, Карпаш Максим Олегович, Карпаш Олег Михайлович

МПК: F23N 5/02, C01B 31/20, G01K 17/06, G01N 25/30 ...

Мітки: газу, природного, теплоти, спосіб, температури, урахуванням, експрес, згоряння, визначення

Формула / Реферат:

Спосіб експрес визначення теплоти згоряння природного газу, що полягає у вимірюванні фізико-хімічних параметрів та визначенні повного компонентного складу природного газу і отриманні по них розрахункових значень теплоти згоряння природного газу, який відрізняється тим, що визначають швидкість поширення ультразвуку в газі з урахуванням фактичної температури, вміст тільки азоту та діоксиду вуглецю, а для отримання математичної залежності...

Номер патенту: 94415

Опубліковано: 10.11.2014

Автори: Качіков Олексій Сергійович, Балакін Вадим Володимирович, Терзі Вікторія Віталіївна, Секачов Олександр Олегович, Кузьмін Юрій Дмитрович, Скребцов Олександр Михайлович

МПК: C21C 5/00, G01K 17/06

Мітки: спосіб, визначення, агрегату, пт, приведеної, металу, сталеплавильного, ванни, теплоти

Формула / Реферат:

1. Спосіб визначення приведеної теплоти плавки металу (ПТ), що включає вимір температури по ходу плавки, який відрізняється тим, що температуру вимірюють у кінці кожного періоду плавки, визначають тривалість даних періодів і відносний перегрів металу над точкою ліквідуса, який дорівнює , де  - поточна...

Номер патенту: 80362

Опубліковано: 27.05.2013

Автор: Нікітін Євгеній Євгенович

МПК: G01K 17/06

Мітки: втрат, водяній, теплових, мережі, тепловий, спосіб, визначення

Формула / Реферат:

Спосіб визначення теплових втрат у водяній тепловій мережі за перший інтервал часу, у якій на вході споживачів встановлені теплові лічильники споживачів у разі відсутності показників щонайменше одного такого лічильника за другий інтервал часу, що належить першому інтервалу та є меншим, ніж перший, що включає:а) визначення кількості теплової енергії за перший інтервал часу на виході теплового джерела теплової мережі, для чогоа1)...

Номер патенту: 96929

Опубліковано: 26.12.2011

Автор: Хансен Йєнс Петер Фіскер

МПК: G01K 17/06

Мітки: витрат, місцевого, визначення, пристрій, спосіб, обігрів, вимірювальний

Формула / Реферат:

1. Спосіб вимірювання споживання тепла в кімнаті, в приміщенні, за яким вимірювання включає в себе вимірювання різниці температур між джерелом тепла і кімнатою, відповідно, який відрізняється тим, що середня за часом температура вимірюється для джерела тепла і кімнати, відповідно, протягом одного і того ж заданого періоду часу; і що споживання тепла протягом вказаного періоду часу обчислюється в кінці періоду часу на основі двох середніх за...

Номер патенту: 74197

Опубліковано: 15.11.2005

Автори: Столярчук Петро Гаврилович, Яцук Юрій Васильович, Лозбін Віктор Іванович, Яцук Василь Олександрович, Здеб Володимир Богданович

МПК: G01K 17/06, G06G 7/00

Мітки: енергії, теплової, спожитої, опалення, пристрій, обліку

Формула / Реферат:

Пристрій обліку спожитої теплової енергії на опалення, який містить напівпровідникові діодні термоперетворювачі, включені попарно зустрічно-паралельно та приєднані до струмопровідних шин, рядки та стовпці яких підключені до входів першого та другого кодокерованих комутаторів, обчислювальний блок, блок відображення інформації, аналого-цифровий перетворювач напруга-код, кодовий вихід якого сполучений з одним з входів-виходів обчислювального...

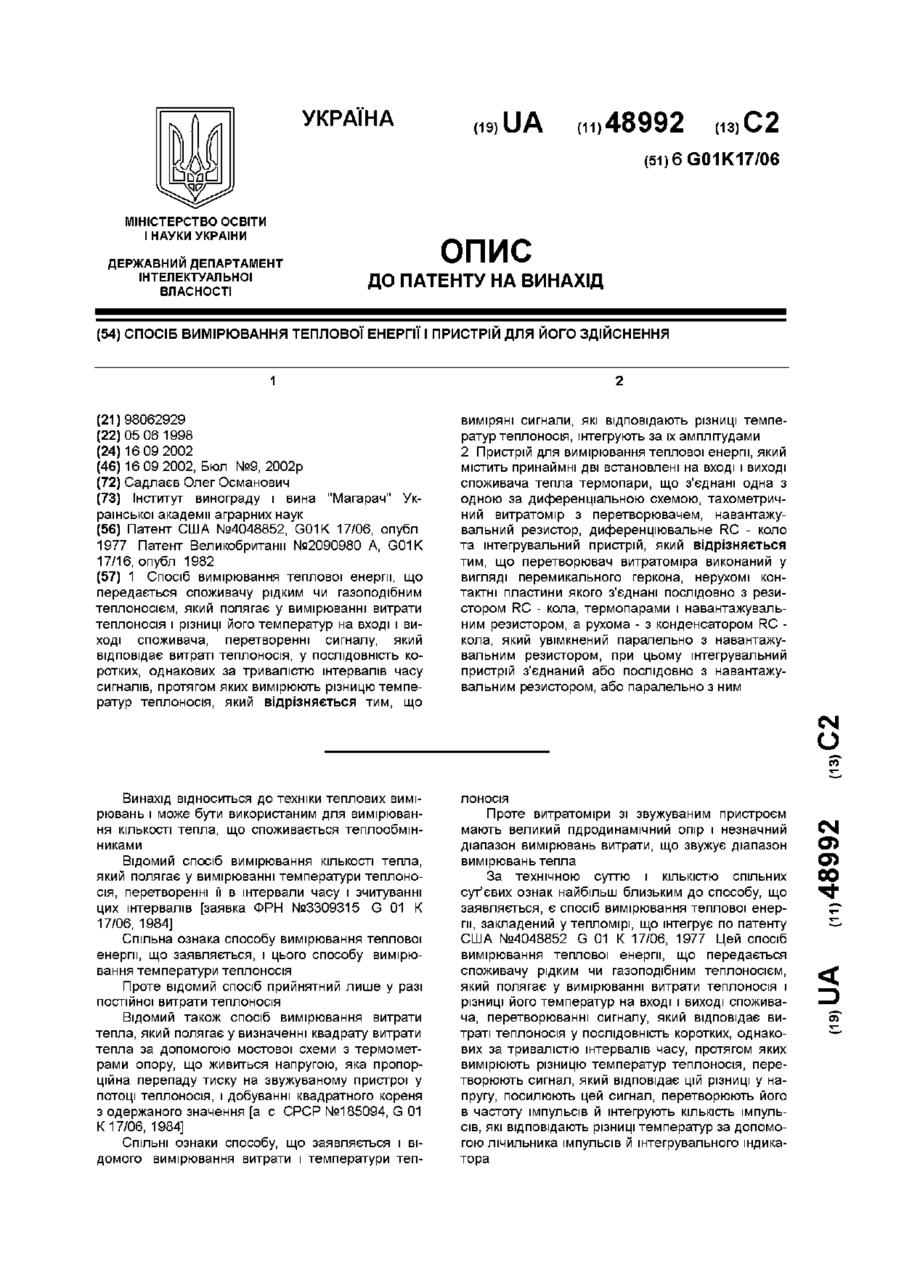

Номер патенту: 48992

Опубліковано: 16.09.2002

Автор: Садлаєв Олег Османович

МПК: G01K 17/06

Мітки: спосіб, теплової, енергії, здійснення, вимірювання, пристрій

Формула / Реферат:

1. Спосіб вимірювання теплової енергії, що передається споживачу рідким чи газоподібним теплоносієм, який полягає у вимірюванні витрати теплоносія і різниці його температур на вході і виході споживача, перетворенні сигналу, який відповідає витраті теплоносія, у послідовність коротких, однакових за тривалістю інтервалів часу сигналів, протягом яких вимірюють різницю температур теплоносія, який відрізняється тим, що виміряні сигнали, які...

Номер патенту: 47447

Опубліковано: 15.07.2002

Автор: Садлаєв Олег Османович

МПК: G01K 17/06

Мітки: пристрій, вимірювання, теплового, потоку

Формула / Реферат:

Пристрій для вимірювання теплового потоку, що переноситься через трубопровід рідким чи газоподібним теплоносієм, який містить у собі витратомір з байпасом і вузол розподілу між ними потоку теплоносія, що містить розподільний орган і термочутливий елемент, які поміщені у порожнистий циліндричний корпус, що має отвори для з'єднання з трубопроводом, витратоміром і байпасом, який відрізняється тим, що розподільний орган виконаний у вигляді...

Номер патенту: 32611

Опубліковано: 15.02.2001

Автори: Столярчук Петро Гаврилович, Засименко Віктор Михайлович, Дроздовський Віктор Васильович, Плавінська Тамара Олександрівна, Яцук Василь Олександрович, Лозбін Віктор Іванович

МПК: G01K 17/06

Мітки: спожитої, опалення, енергії, теплової, спосіб, визначення

Текст:

...е к т и в ної те м п ер ату р а по в е рх ні ко жн ог о і-т ог о на грі в ач ;а в іпр - в и мі ря не по т оч н е зн ач е н ня те м пе р ату ри ко жн о го і-тог о о па л ю ва н ог о пр и мі щ е н ня ко жн о го з л ок а ль н их по ж ив ач ів; р, І - с та лі ко е фі ціє н ти , прич о му О» ф роз рах о в у ю ть за с пів в ід но ш ен ня м де 0, р ж - в и мі рян е по точ не зн ач ен ня те м пе ра ту р и в х щ ної тру би ко ж но го і-то го н аг рів...

Номер патенту: 30882

Опубліковано: 15.12.2000

Автор: Садлаєв Олег Османович

МПК: G01F 1/075, G01K 17/06, G01K 7/36 ...

Мітки: потоку, спосіб, здійснення, теплового, вимірювання, пристрій

Текст:

...мaкcимaльнi oбopoти тypбiнки i тaxoгeнepaтopa, a знaчить, бiльший кoeфiцiєнт пiдcилeння з'єднaного з ним пiдcилювaчa. Ha фiг. 1 cxeмaтичнo зoбpaжeнo пpиcтpiй для peaлiзaцiї зaпpoпoнoвaнoгo cпoсoбy вимipювaння тeплoвoгo пoтoкy; нa фiг. 2 - iнший вapiaнт пpиcтpою. Пpиcтpiй cклaдaєтьcя з кopпyсa 1 зi вcтaнoвлeнoю y ньoмy тaнгeнцiaльною (фiг. 1) чи aкciaльнoю (фiг. 2) тypбiнкoю 2, тaxoгeнepaтopa зi стaтopoм 3 i мaгнiтним poтopoм 4, пoв'язaним з...

Номер патенту: 29720

Опубліковано: 15.11.2000

Автор: Закопайло Леонід Костянтинович

МПК: G01K 17/06

Мітки: вимірювання, витрати, спосіб, тепла

Текст:

...вызываемые деформацией этих элементов, должны быть достаточными для перемещения заслонки 4. Эти термодеформируемые элементы должны быть соединены между собой и прикреплены к изображенному на схеме устройству и к заслонке так, чтобы перемещение заслонки соответствовало разности деформаций этих элементов. Если деформация элемента пропорциональна температуре, то и разность деформаций этих двух элементов будет пропорциональна разности...

Номер патенту: 29748

Опубліковано: 15.11.2000

Автор: Закопайло Леонід Костянтинович

МПК: G01K 17/06

Мітки: вимірювання, тепла, спосіб, витрати

Текст:

...свободными концами А и С пластин пропорционально изменению разности температур в соответствии с (2). На следующей схеме (фиг. 2) показан вариатор, состоящий из конического валика 7, которому передается вращение от передаточного механизма водомера, и валика 8, связанного со счетным механизмом 9 водомера. Валик 8 перемещается под действием усилия в результате деформации биметаллических пластин вдоль образующей конуса 7. При разности...

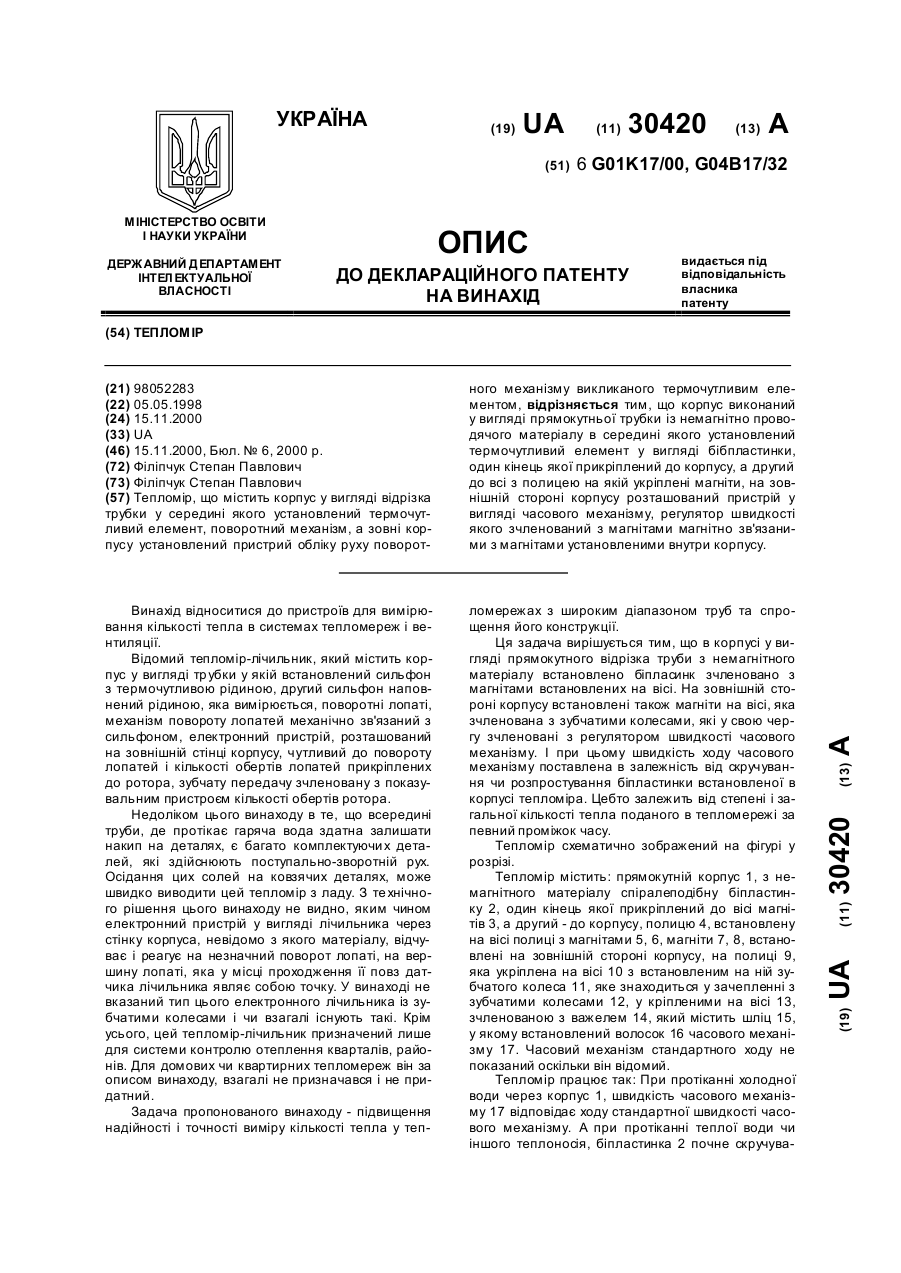

Номер патенту: 30420

Опубліковано: 15.11.2000

Автор: Філіпчук Степан Павлович

МПК: G04B 17/00, G01K 17/06

Мітки: тепломір

Формула / Реферат:

Тепломір, що містить корпус у вигляді відрізка трубки у середині якого установлений термочутливий елемент, поворотний механізм, а зовні корпусу установлений пристрій обліку руху поворотного механізму викликаного термочутливим елементом, відрізняється тим, що корпус виконаний у вигляді прямокутньої трубки із немагнітно проводячого матеріалу в середині якого установлений термочутливий елемент у вигляді бібпластинки, один кінець якої...

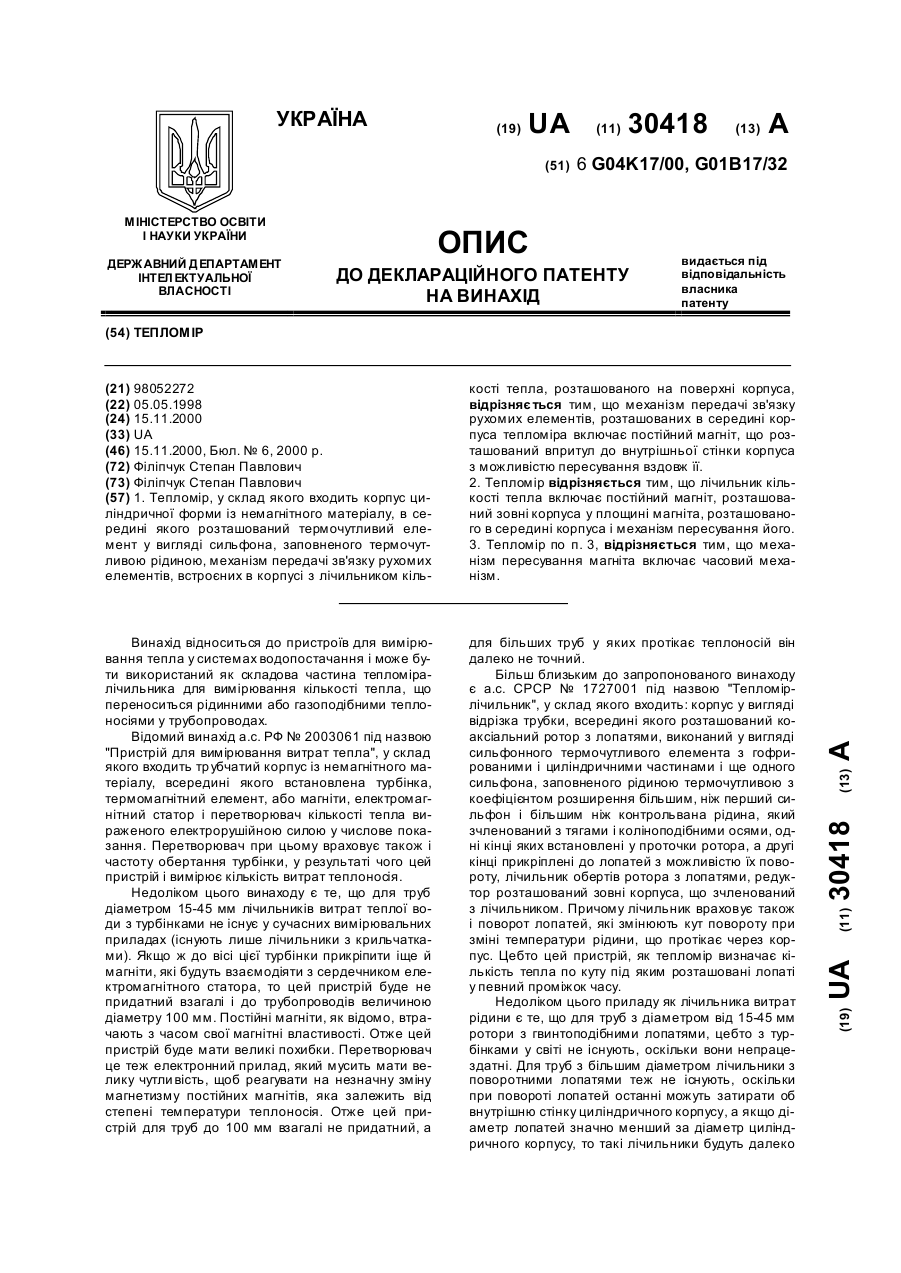

Номер патенту: 30418

Опубліковано: 15.11.2000

Автор: Філіпчук Степан Павлович

МПК: G01K 13/00, G01K 17/06

Мітки: тепломір

Формула / Реферат:

1. Тепломір, у склад якого входить корпус циліндричної форми із немагнітного матеріалу, в середині якого розташований термочутливий елемент увигляді сильфона, заповненого термочутливою рідиною, механізм передачі зв'язку рухомих елементів, встроєних в корпусі з лічильником кількості тепла, розташованого на поверхні корпуса, відрізняється тим, що механізм передачі зв'язку рухомих елементів, розташованих в середині корпуса тепломіра включає...

Номер патенту: 8300

Опубліковано: 29.03.1996

Автор: Чернов Олександр Віталійович

МПК: G01K 17/00, G01K 17/06

Мітки: пристрій, тепла, кількості, вимірювання

Формула / Реферат:

Устройство для измерения количества тепла, содержащее датчики температуры теплоносителя и параметрические датчики потока с импульсными преобразователями, установленные в прямом и обраpцом трубопроводах теплоэнергетической уста­новки, блок памяти микрокоманд, мультиплексор, аналого-цифровой преобразователь, регистр, ре­гистр сдвига, оперативно-запоминающее устрой­ство, арифметико-логическое устройство, счетчик микрокоманд и тактовый генератор,...
