Спосіб вибухозахисту при експлуатації системи транспортування газів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 29742

Опубліковано: 25.01.2008

Автори: Тюльпінов Олександр Дмитрович, Тюльпінов Дмитро Олександрович, Тюльпінов Костянтин Олександрович

Завантажити PDF файл.

Формула / Реферат

Спосіб вибухозахисту при експлуатації систем транспортування газів, що включає переміщення газів через вогнеперепиняючий елемент зі стаціонарним шаром каталізатора у кількості, що забезпечує ступінь перетворення не менше ніж 0,55 при робочій температурі каталізатора, визначення швидкості теплового поширення зони реакції каталітичного окислювання, обмеження співвідношення швидкості руху газового потоку в вогнеперепиняючому елементі при нормальних умовах до швидкості теплового поширення зони реакції каталітичного окислювання, який відрізняється тим, що застосовується насадка із електропровідного каталізатора, через яку у разі виникнення полум’я пропускають електричний струм і відключають електричний струм у разі гасіння полум’я.

Текст

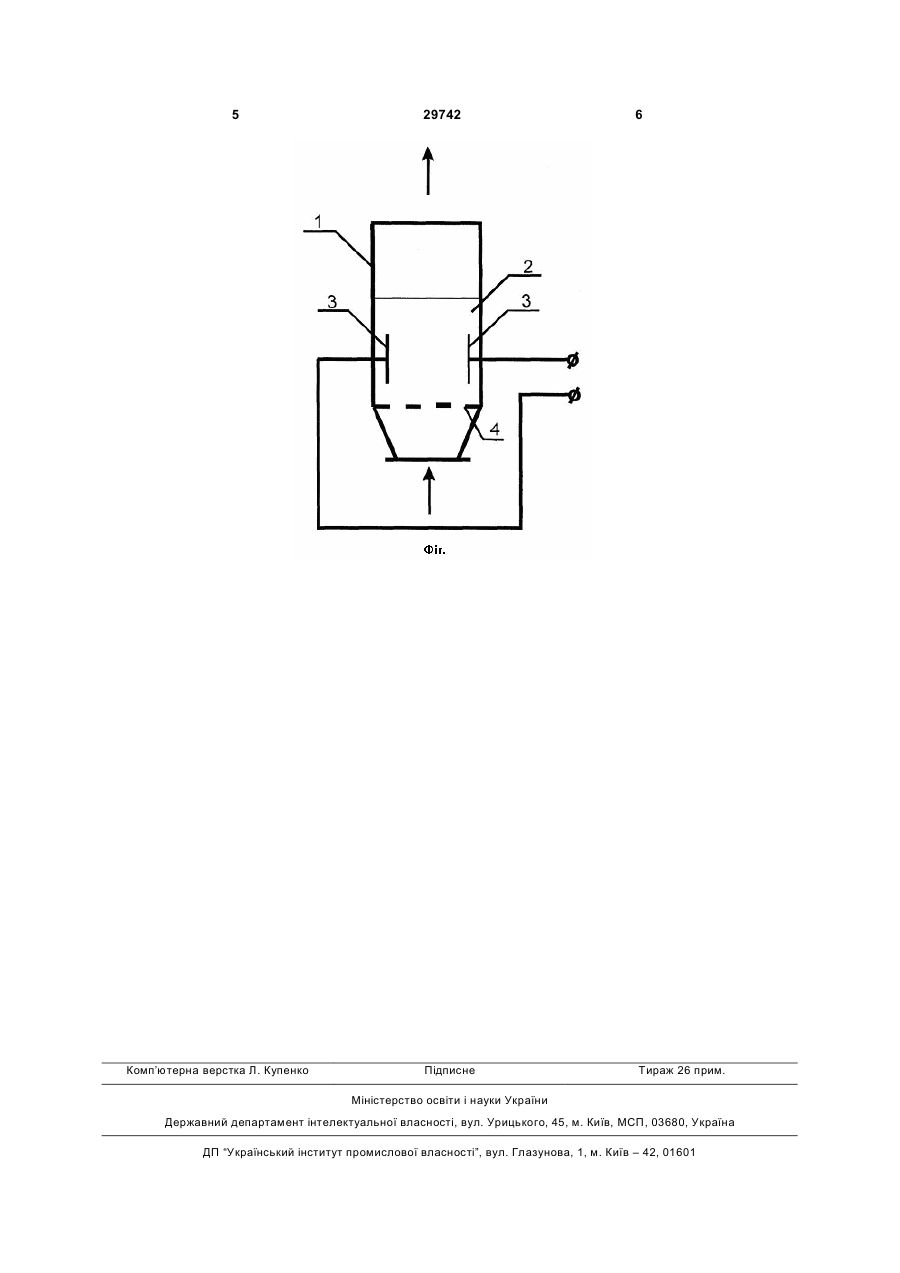

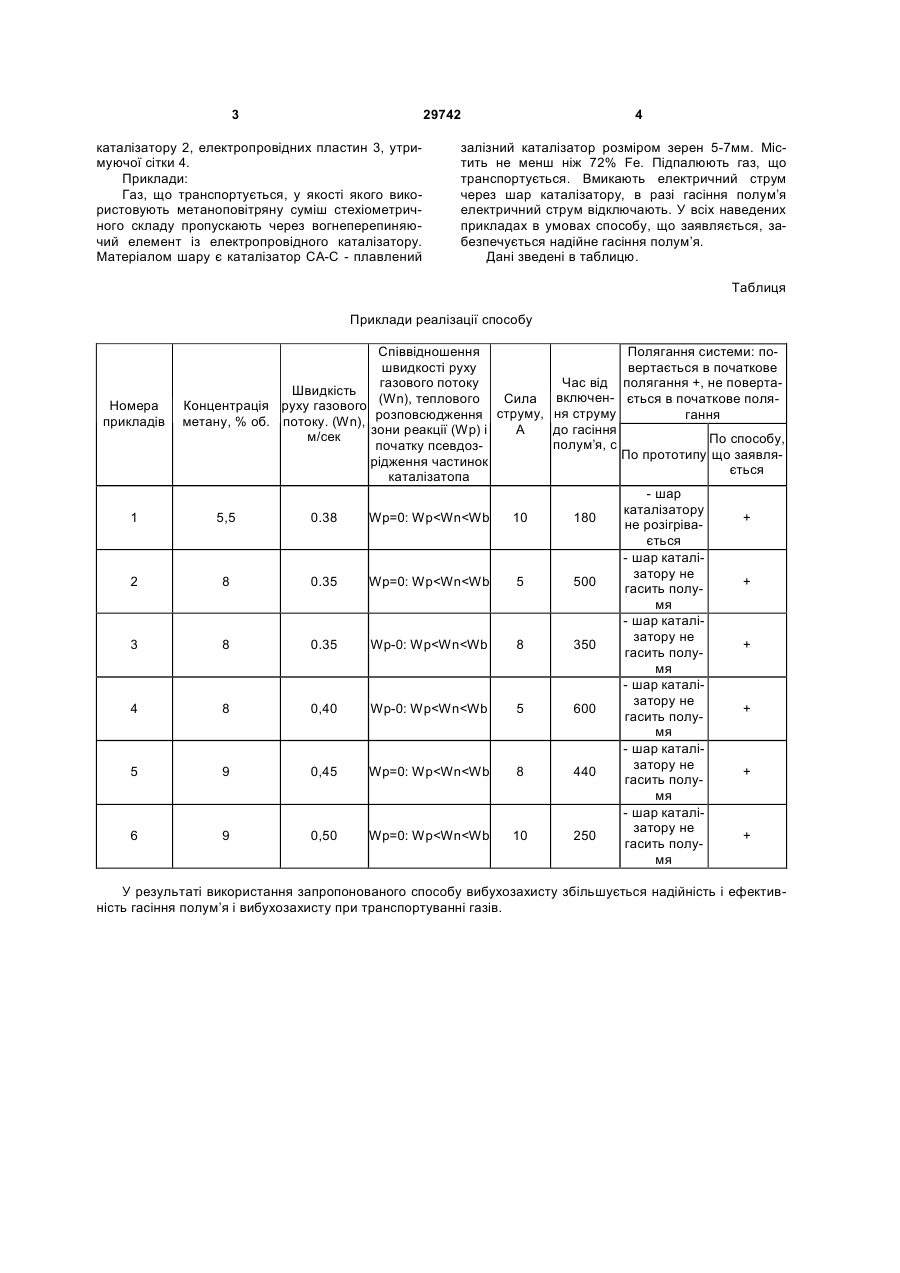

Спосіб вибухозахисту при експлуатації систем транспортування газів, що включає переміщення газів через вогнеперепиняючий елемент зі стаціонарним шаром каталізатора у кількості, що забез 3 29742 каталізатору 2, електропровідних пластин 3, утримуючої сітки 4. Приклади: Газ, що транспортується, у якості якого використовують метаноповітряну суміш стехіометричного складу пропускають через вогнеперепиняючий елемент із електропровідного каталізатору. Матеріалом шару є каталізатор СА-С - плавлений 4 залізний каталізатор розміром зерен 5-7мм. Містить не менш ніж 72% Fe. Підпалюють газ, що транспортується. Вмикають електричний струм через шар каталізатору, в разі гасіння полум’я електричний струм відключають. У всіх наведених прикладах в умовах способу, що заявляється, забезпечується надійне гасіння полум’я. Дані зведені в таблицю. Таблиця Приклади реалізації способу Номера прикладів 1 2 3 4 5 6 Співвідношення Полягання системи: пошвидкості руху вертається в початкове Час від полягання +, не повертагазового потоку Швидкість Сила включен- ється в початкове поля(Wn), теплового Концентрація руху газового розповсюдження струму, ня струму гання метану, % об. потоку. (Wn), до гасіння А зони реакції (Wp) і м/сек По способу, полум’я, с початку псевдозПо прототипу що заявлярідження частинок ється каталізатопа - шар каталізатору 5,5 0.38 Wp=0: Wp

Дивитися

Додаткова інформація

Назва патенту англійською

Method for explosion protection in operating systems for transportation of gases

Автори англійською

Tiulpinov Oleksandr Dmytrovych, Tiulpinov Dmytro Oleksandrovych, Tiulpinov Kostiantyn Oleksandrovych

Назва патенту російською

Способ взрывозащиты при эксплуатации систем транспортировки газов

Автори російською

Тюльпинов Александр Дмитриевич, Тюльпинов Дмитрий Александрович, Тюльпинов Константин Александрович

МПК / Мітки

МПК: A62C 3/00

Мітки: газів, вибухозахисту, транспортування, спосіб, системі, експлуатації
