Малярний столик

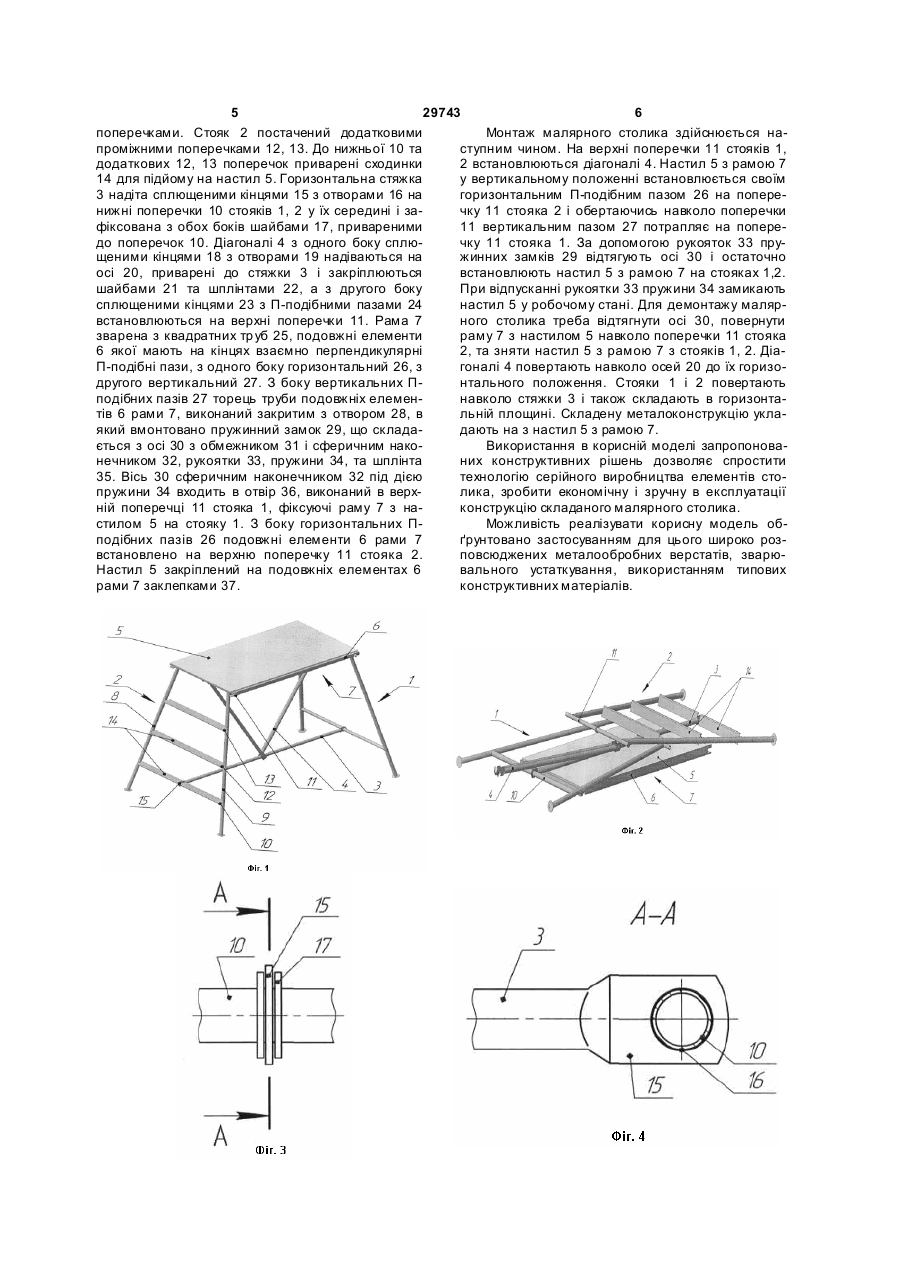

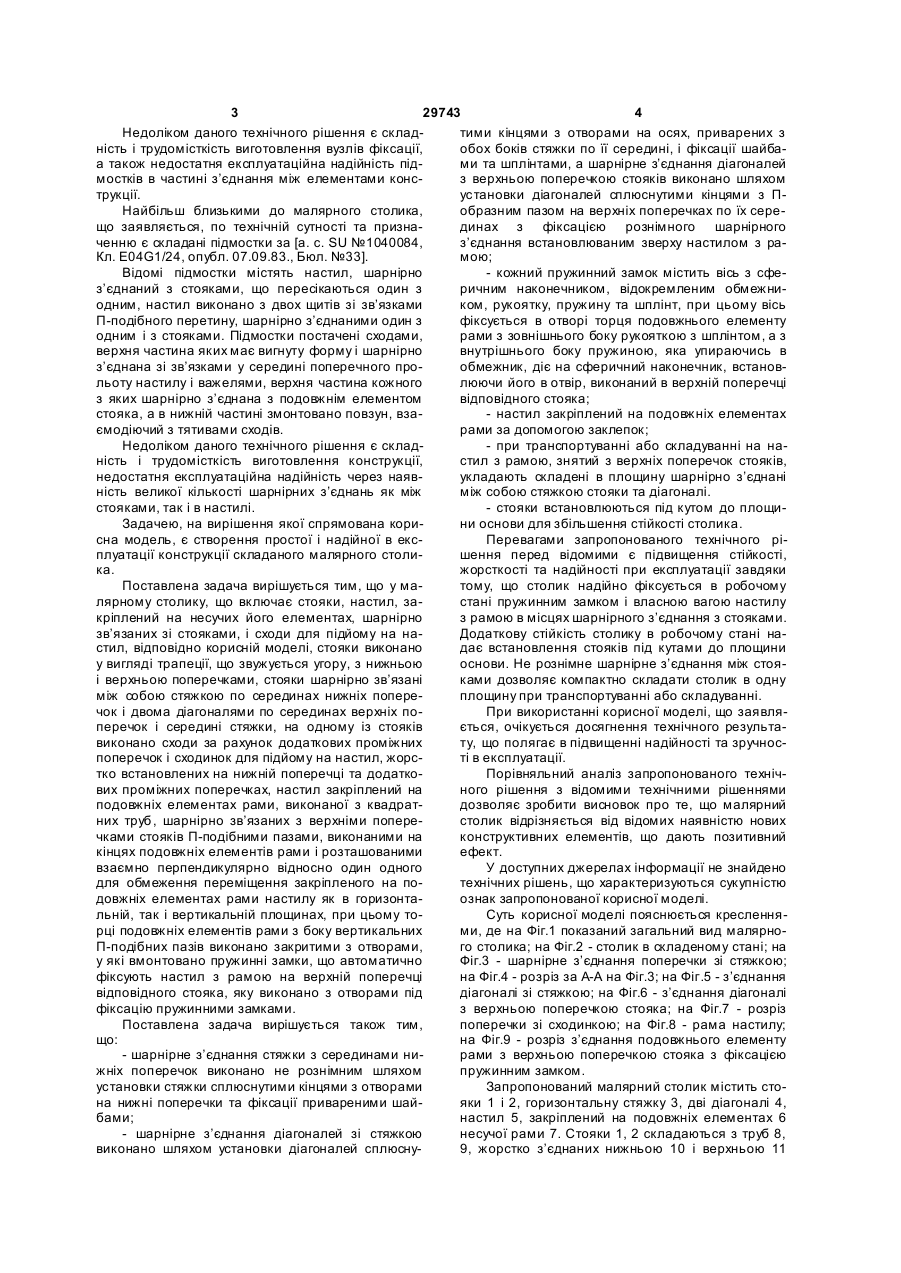

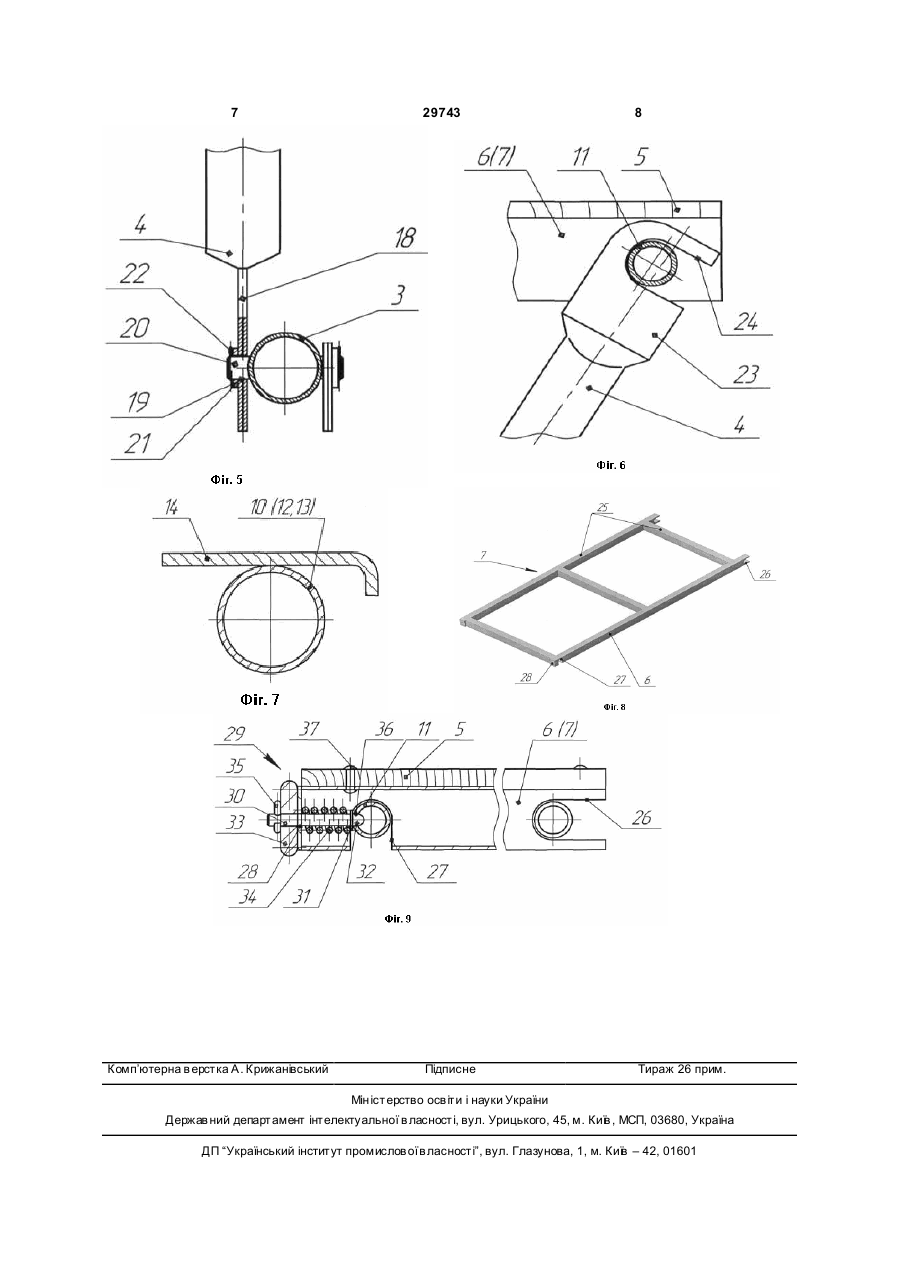

1. Малярний столик, що містить стояки, настил, закріплений на несучих його елементах, шарнірно зв'язаних зі стояками, і сходи для підйому на настил, який відрізняється тим, що стояки виконано у вигляді трапеції, що звужується угору, з нижньою і верхньою поперечками, стояки шарнірно зв'язані між собою стяжкою по серединах нижніх поперечок і двома діагоналями по серединах верхніх поперечок і середині стяжки, на одному з стояків виконано сходи за рахунок додаткових проміжних поперечок і жорстко встановлених на нижній поперечці та додаткових проміжних поперечках сходинок для підйому на настил, настил закріплений на подовжніх елементах рами, виконаної з квадратних труб, шарнірно зв'язаних з верхніми поперечками стояків П-подібними пазами, виконаними на кінцях подовжніх елементів рами і розташованими взаємно перпендикулярно відносно один одного для обмеження переміщення закріпленого на подовжніх елементах рами настилу як в горизонтальній, так і вертикальній площинах, при цьому торці подовжніх елементів рами з боку вертикальних П-подібних пазів виконано закритими з отворами, у які вмонтовано пружинні замки, що автоматично фіксують настил з рамою на верхній поперечці відповідного стояка, яку виконано з отворами під фіксацію пружинними замками. 2. Малярний столик за п. 1, який відрізняється тим, що шарнірне з'єднання стяжки з серединами U 2 UA 1 3 29743 4 Недоліком даного технічного рішення є складтими кінцями з отворами на осях, приварених з ність і трудомісткість виготовлення вузлів фіксації, обох боків стяжки по її середині, і фіксації шайбаа також недостатня експлуатаційна надійність підми та шплінтами, а шарнірне з’єднання діагоналей мостків в частині з’єднання між елементами консз верхньою поперечкою стояків виконано шляхом трукції. установки діагоналей сплюснутими кінцями з ПНайбільш близькими до малярного столика, образним пазом на верхніх поперечках по їх серещо заявляється, по технічній сутності та признадинах з фіксацією рознімного шарнірного ченню є складані підмостки за [а. с. SU №1040084, з’єднання встановлюваним зверху настилом з раКл. Е04G1/24, опубл. 07.09.83., Бюл. №33]. мою; Відомі підмостки містять настил, шарнірно - кожний пружинний замок містить вісь з сфез’єднаний з стояками, що пересікаються один з ричним наконечником, відокремленим обмежниодним, настил виконано з двох щитів зі зв’язками ком, рукоятку, пружину та шплінт, при цьому вісь П-подібного перетину, шарнірно з’єднаними один з фіксується в отворі торця подовжнього елементу одним і з стояками. Підмостки постачені сходами, рами з зовнішнього боку рукояткою з шплінтом, а з верхня частина яких має вигнуту форму і шарнірно внутрішнього боку пружиною, яка упираючись в з’єднана зі зв’язками у середині поперечного прообмежник, діє на сферичний наконечник, встановльоту настилу і важелями, верхня частина кожного люючи його в отвір, виконаний в верхній поперечці з яких шарнірно з’єднана з подовжнім елементом відповідного стояка; стояка, а в нижній частині змонтовано повзун, вза- настил закріплений на подовжніх елементах ємодіючий з тятивами сходів. рами за допомогою заклепок; Недоліком даного технічного рішення є склад- при транспортуванні або складуванні на наність і трудомісткість виготовлення конструкції, стил з рамою, знятий з верхніх поперечок стояків, недостатня експлуатаційна надійність через наявукладають складені в площину шарнірно з’єднані ність великої кількості шарнірних з’єднань як між між собою стяжкою стояки та діагоналі. стояками, так і в настилі. - стояки встановлюються під кутом до площиЗадачею, на вирішення якої спрямована корини основи для збільшення стійкості столика. сна модель, є створення простої і надійної в ексПеревагами запропонованого технічного ріплуатації конструкції складаного малярного столишення перед відомими є підвищення стійкості, ка. жорсткості та надійності при експлуатації завдяки Поставлена задача вирішується тим, що у матому, що столик надійно фіксується в робочому лярному столику, що включає стояки, настил, застані пружинним замком і власною вагою настилу кріплений на несучих його елементах, шарнірно з рамою в місцях шарнірного з’єднання з стояками. зв’язаних зі стояками, і сходи для підйому на наДодаткову стійкість столику в робочому стані настил, відповідно корисній моделі, стояки виконано дає встановлення стояків під кутами до площини у вигляді трапеції, що звужується угору, з нижньою основи. Не рознімне шарнірне з’єднання між стояі верхньою поперечками, стояки шарнірно зв’язані ками дозволяє компактно складати столик в одну між собою стяжкою по серединах нижніх попереплощину при транспортуванні або складуванні. чок і двома діагоналями по серединах верхніх поПри використанні корисної моделі, що заявляперечок і середині стяжки, на одному із стояків ється, очікується досягнення технічного результавиконано сходи за рахунок додаткових проміжних ту, що полягає в підвищенні надійності та зручноспоперечок і сходинок для підйому на настил, жорсті в експлуатації. тко встановлених на нижній поперечці та додаткоПорівняльний аналіз запропонованого технічвих проміжних поперечках, настил закріплений на ного рішення з відомими технічними рішеннями подовжніх елементах рами, виконаної з квадратдозволяє зробити висновок про те, що малярний них труб, шарнірно зв’язаних з верхніми поперестолик відрізняється від відомих наявністю нових чками стояків П-подібними пазами, виконаними на конструктивних елементів, що дають позитивний кінцях подовжніх елементів рами і розташованими ефект. взаємно перпендикулярно відносно один одного У доступних джерелах інформації не знайдено для обмеження переміщення закріпленого на потехнічних рішень, що характеризуються сукупністю довжніх елементах рами настилу як в горизонтаознак запропонованої корисної моделі. льній, так і вертикальній площинах, при цьому тоСуть корисної моделі пояснюється кресленнярці подовжніх елементів рами з боку вертикальних ми, де на Фіг.1 показаний загальний вид малярноП-подібних пазів виконано закритими з отворами, го столика; на Фіг.2 - столик в складеному стані; на у які вмонтовано пружинні замки, що автоматично Фіг.3 - шарнірне з’єднання поперечки зі стяжкою; фіксують настил з рамою на верхній поперечці на Фіг.4 - розріз за А-А на Фіг.3; на Фіг.5 - з’єднання відповідного стояка, яку виконано з отворами під діагоналі зі стяжкою; на Фіг.6 - з’єднання діагоналі фіксацію пружинними замками. з верхньою поперечкою стояка; на Фіг.7 - розріз Поставлена задача вирішується також тим, поперечки зі сходинкою; на Фіг.8 - рама настилу; що: на Фіг.9 - розріз з’єднання подовжнього елементу - шарнірне з’єднання стяжки з серединами нирами з верхньою поперечкою стояка з фіксацією жніх поперечок виконано не рознімним шляхом пружинним замком. установки стяжки сплюснутими кінцями з отворами Запропонований малярний столик містить стона нижні поперечки та фіксації привареними шайяки 1 і 2, горизонтальну стяжку 3, дві діагоналі 4, бами; настил 5, закріплений на подовжніх елементах 6 - шарнірне з’єднання діагоналей зі стяжкою несучої рами 7. Стояки 1, 2 складаються з труб 8, виконано шляхом установки діагоналей сплюсну9, жорстко з’єднаних нижньою 10 і верхньою 11 5 29743 6 поперечками. Стояк 2 постачений додатковими Монтаж малярного столика здійснюється напроміжними поперечками 12, 13. До нижньої 10 та ступним чином. На верхні поперечки 11 стояків 1, додаткових 12, 13 поперечок приварені сходинки 2 встановлюються діагоналі 4. Настил 5 з рамою 7 14 для підйому на настил 5. Горизонтальна стяжка у вертикальному положенні встановлюється своїм 3 надіта сплющеними кінцями 15 з отворами 16 на горизонтальним П-подібним пазом 26 на поперенижні поперечки 10 стояків 1, 2 у їх середині і зачку 11 стояка 2 і обертаючись навколо поперечки фіксована з обох боків шайбами 17, привареними 11 вертикальним пазом 27 потрапляє на попередо поперечок 10. Діагоналі 4 з одного боку сплючку 11 стояка 1. За допомогою рукояток 33 прущеними кінцями 18 з отворами 19 надіваються на жинних замків 29 відтягують осі 30 і остаточно осі 20, приварені до стяжки 3 і закріплюються встановлюють настил 5 з рамою 7 на стояках 1,2. шайбами 21 та шплінтами 22, а з другого боку При відпусканні рукоятки 33 пружини 34 замикають сплющеними кінцями 23 з П-подібними пазами 24 настил 5 у робочому стані. Для демонтажу малярвстановлюються на верхні поперечки 11. Рама 7 ного столика треба відтягнути осі 30, повернути зварена з квадратних тр уб 25, подовжні елементи раму 7 з настилом 5 навколо поперечки 11 стояка 6 якої мають на кінцях взаємно перпендикулярні 2, та зняти настил 5 з рамою 7 з стояків 1, 2. ДіаП-подібні пази, з одного боку горизонтальний 26, з гоналі 4 повертають навколо осей 20 до їх горизодругого вертикальний 27. З боку вертикальних Пнтального положення. Стояки 1 і 2 повертають подібних пазів 27 торець труби подовжніх елеменнавколо стяжки 3 і також складають в горизонтатів 6 рами 7, виконаний закритим з отвором 28, в льній площині. Складену металоконструкцію уклаякий вмонтовано пружинний замок 29, що склададають на з настил 5 з рамою 7. ється з осі 30 з обмежником 31 і сферичним накоВикористання в корисній моделі запропонованечником 32, рукоятки 33, пружини 34, та шплінта них конструктивних рішень дозволяє спростити 35. Вісь 30 сферичним наконечником 32 під дією технологію серійного виробництва елементів стопружини 34 входить в отвір 36, виконаний в верхлика, зробити економічну і зручну в експлуатації ній поперечці 11 стояка 1, фіксуючі раму 7 з наконструкцію складаного малярного столика. стилом 5 на стояку 1. З боку горизонтальних ПМожливість реалізувати корисну модель обподібних пазів 26 подовжні елементи 6 рами 7 ґрунтовано застосуванням для цього широко розвстановлено на верхню поперечку 11 стояка 2. повсюджених металообробних верстатів, зварюНастил 5 закріплений на подовжніх елементах 6 вального устаткування, використанням типових рами 7 заклепками 37. конструктивних матеріалів. 7 Комп’ютерна в ерстка А. Крижанівський 29743 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
