Пристрій для розмотування роздавального рукава з барабана

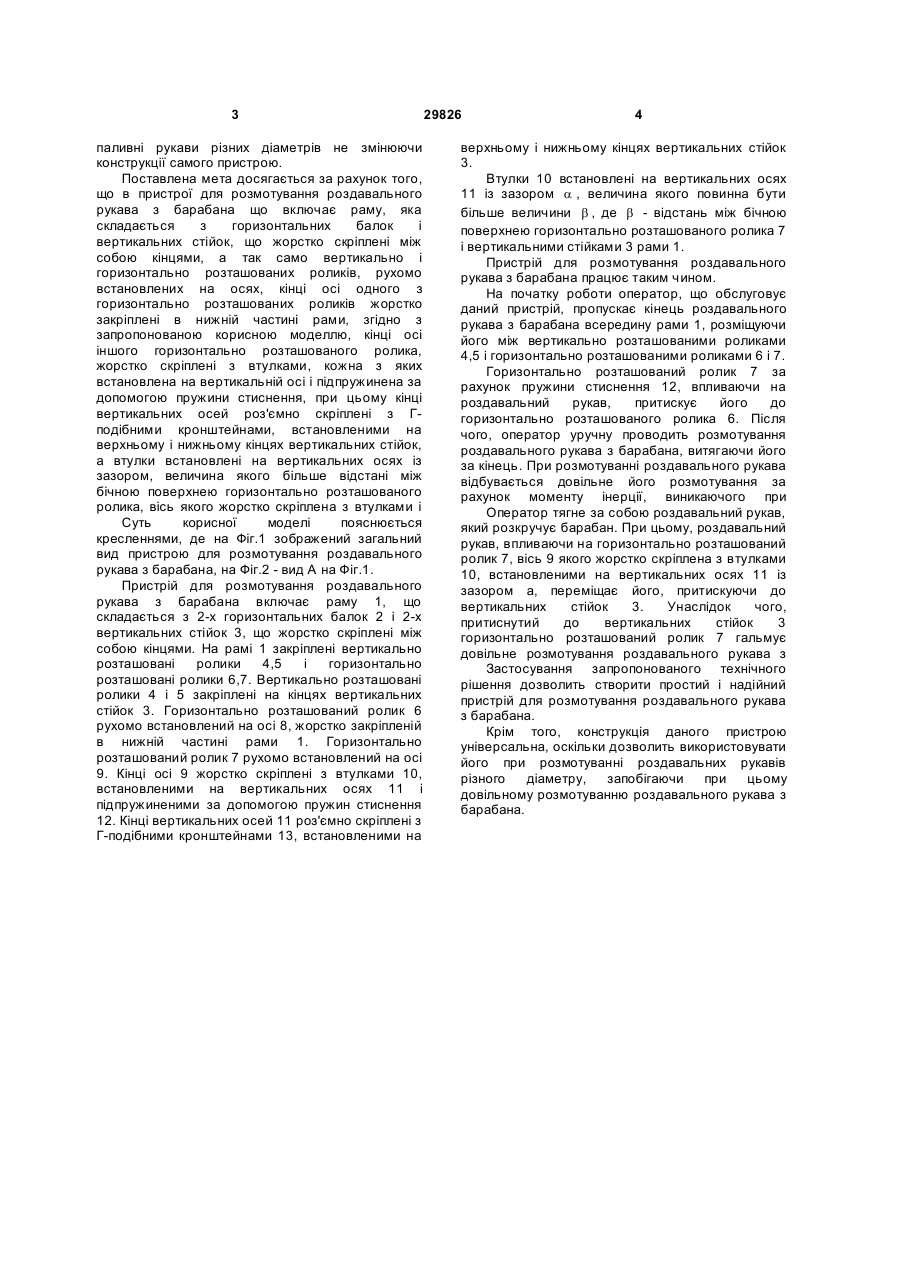

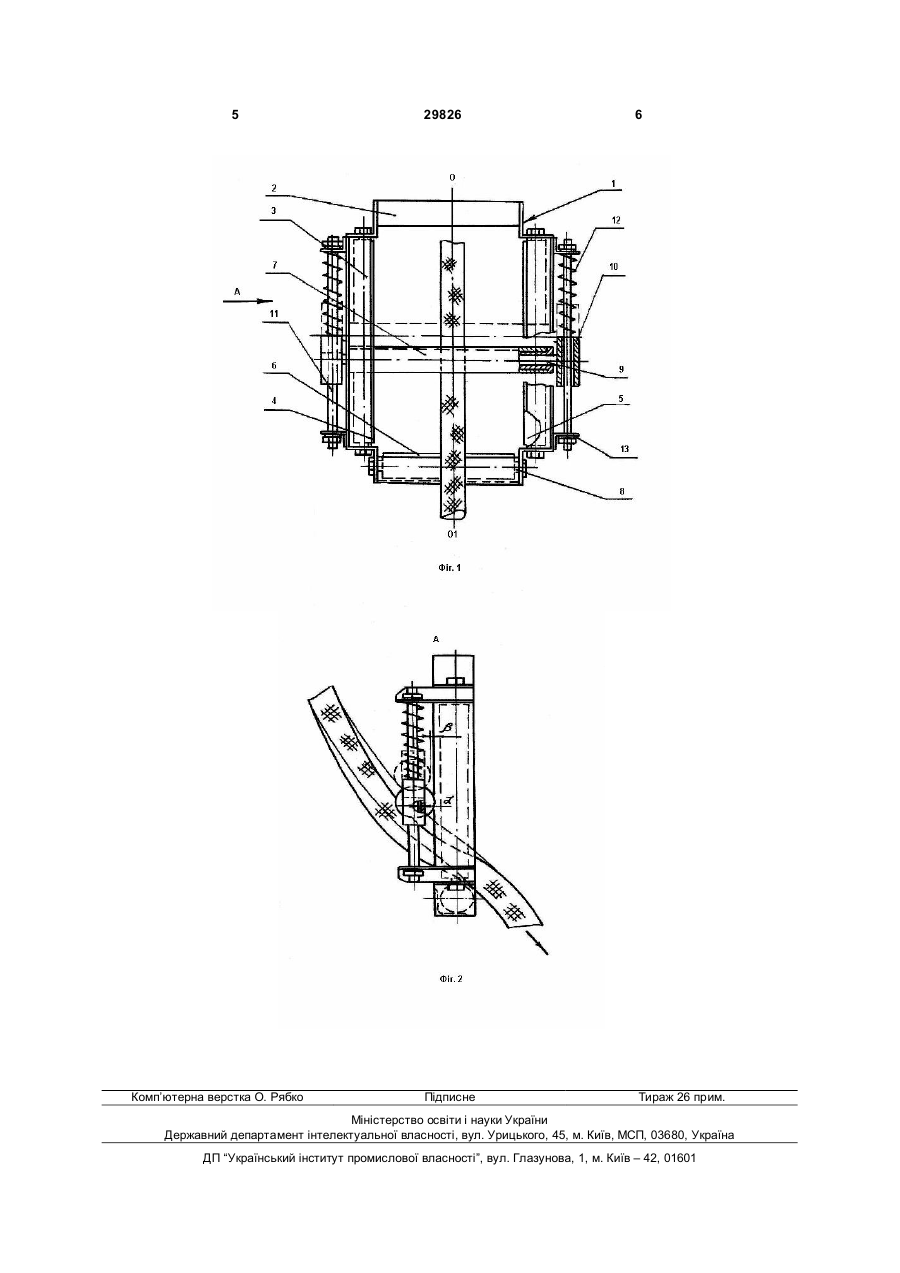

1. Пристрій для розмотування роздавального ІНСТИТУТ", UA рукава з барабана, який включає раму, що складається з горизонтальних балок і вертикальних стійок, які жорстко скріплені між собою кінцями, а також вертикально і горизонтально розташованих роликів, рухомо встановлених на осях, при цьому кінці осі одного з горизонтально розташованих роликів жорстко закріплені в нижній частині рами, який відрізняється тим, що кінці осі іншого 3 паливні рукави різних діаметрів не змінюючи конструкції самого пристрою. Поставлена мета досягається за рахунок того, що в пристрої для розмотування роздавального рукава з барабана що включає раму, яка складається з горизонтальних балок і вертикальних стійок, що жорстко скріплені між собою кінцями, а так само вертикально і горизонтально розташованих роликів, рухомо встановлених на осях, кінці осі одного з горизонтально розташованих роликів жорстко закріплені в нижній частині рами, згідно з запропонованою корисною моделлю, кінці осі іншого горизонтально розташованого ролика, жорстко скріплені з втулками, кожна з яких встановлена на вертикальній осі і підпружинена за допомогою пружини стиснення, при цьому кінці вертикальних осей роз'ємно скріплені з Гподібними кронштейнами, встановленими на верхньому і нижньому кінцях вертикальних стійок, а втулки встановлені на вертикальних осях із зазором, величина якого більше відстані між бічною поверхнею горизонтально розташованого ролика, вісь якого жорстко скріплена з втулками і вертикальними стійками рами. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений загальний вид пристрою для розмотування роздавального рукава з барабана, на Фіг.2 - вид А на Фіг.1. Пристрій для розмотування роздавального рукава з барабана включає раму 1, що складається з 2-х горизонтальних балок 2 і 2-х вертикальних стійок 3, що жорстко скріплені між собою кінцями. На рамі 1 закріплені вертикально розташовані ролики 4,5 і горизонтально розташовані ролики 6,7. Вертикально розташовані ролики 4 і 5 закріплені на кінцях вертикальних стійок 3. Горизонтально розташований ролик 6 рухомо встановлений на осі 8, жорстко закріпленій в нижній частині рами 1. Горизонтально розташований ролик 7 рухомо встановлений на осі 9. Кінці осі 9 жорстко скріплені з втулками 10, встановленими на вертикальних осях 11 і підпружиненими за допомогою пружин стиснення 12. Кінці вертикальних осей 11 роз'ємно скріплені з Г-подібними кронштейнами 13, встановленими на 29826 4 верхньому і нижньому кінцях вертикальних стійок 3. Втулки 10 встановлені на вертикальних осях 11 із зазором a , величина якого повинна бути більше величини b , де b - відстань між бічною поверхнею горизонтально розташованого ролика 7 і вертикальними стійками 3 рами 1. Пристрій для розмотування роздавального рукава з барабана працює таким чином. На початку роботи оператор, що обслуговує даний пристрій, пропускає кінець роздавального рукава з барабана всередину рами 1, розміщуючи його між вертикально розташованими роликами 4,5 і горизонтально розташованими роликами 6 і 7. Горизонтально розташований ролик 7 за рахунок пружини стиснення 12, впливаючи на роздавальний рукав, притискує його до горизонтально розташованого ролика 6. Після чого, оператор уручну проводить розмотування роздавального рукава з барабана, витягаючи його за кінець. При розмотуванні роздавального рукава відбувається довільне його розмотування за рахунок моменту інерції, виникаючого при обертанні барабана.за собою роздавальний рукав, Оператор тягне який розкручує барабан. При цьому, роздавальний рукав, впливаючи на горизонтально розташований ролик 7, вісь 9 якого жорстко скріплена з втулками 10, встановленими на вертикальних осях 11 із зазором а, переміщає його, притискуючи до вертикальних стійок 3. Унаслідок чого, притиснутий до вертикальних стійок 3 горизонтально розташований ролик 7 гальмує довільне розмотування роздавального рукава з барабана. Застосування запропонованого технічного рішення дозволить створити простий і надійний пристрій для розмотування роздавального рукава з барабана. Крім того, конструкція даного пристрою універсальна, оскільки дозволить використовувати його при розмотуванні роздавальних рукавів різного діаметру, запобігаючи при цьому довільному розмотуванню роздавального рукава з барабана. 5 Комп’ютерна верстка О. Рябко 29826 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
