Глушник

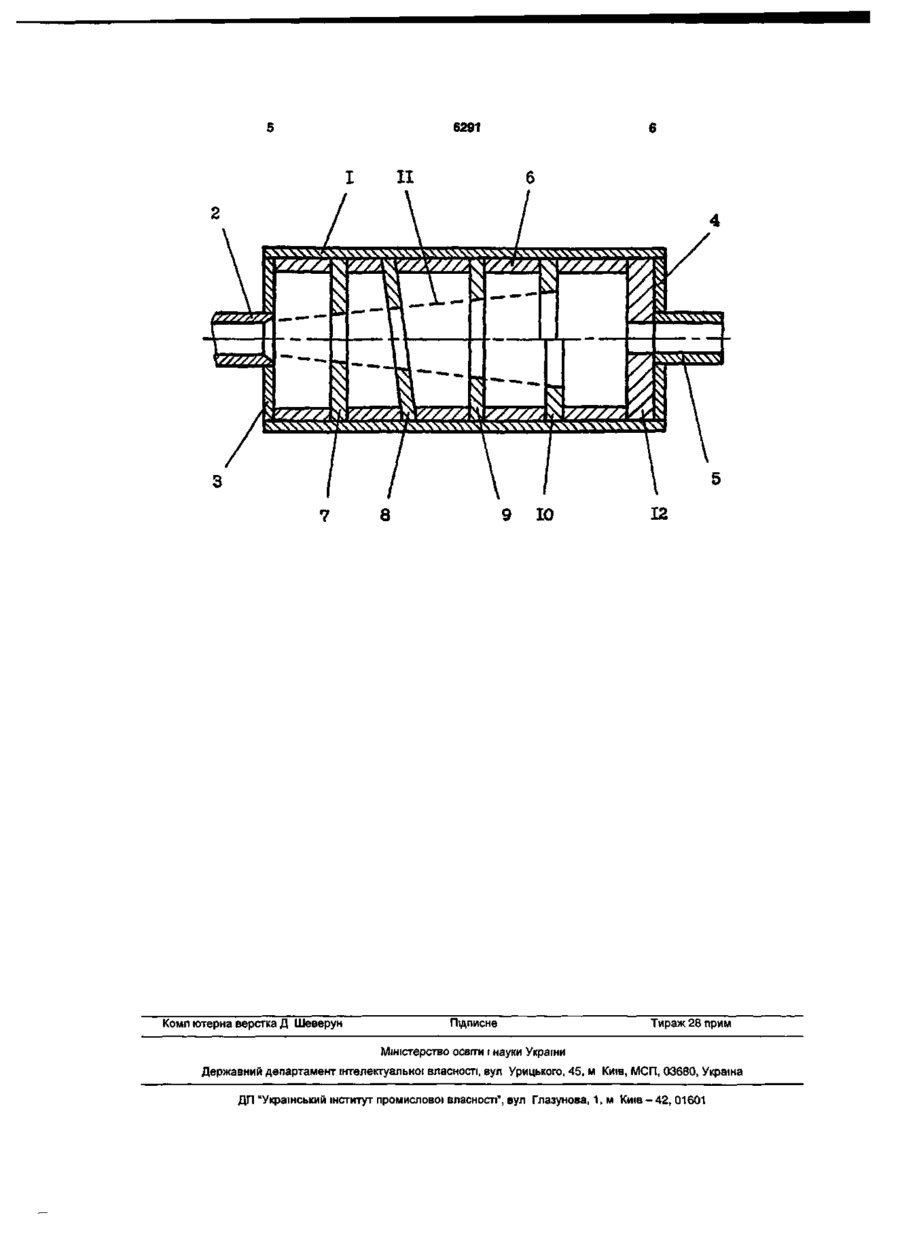

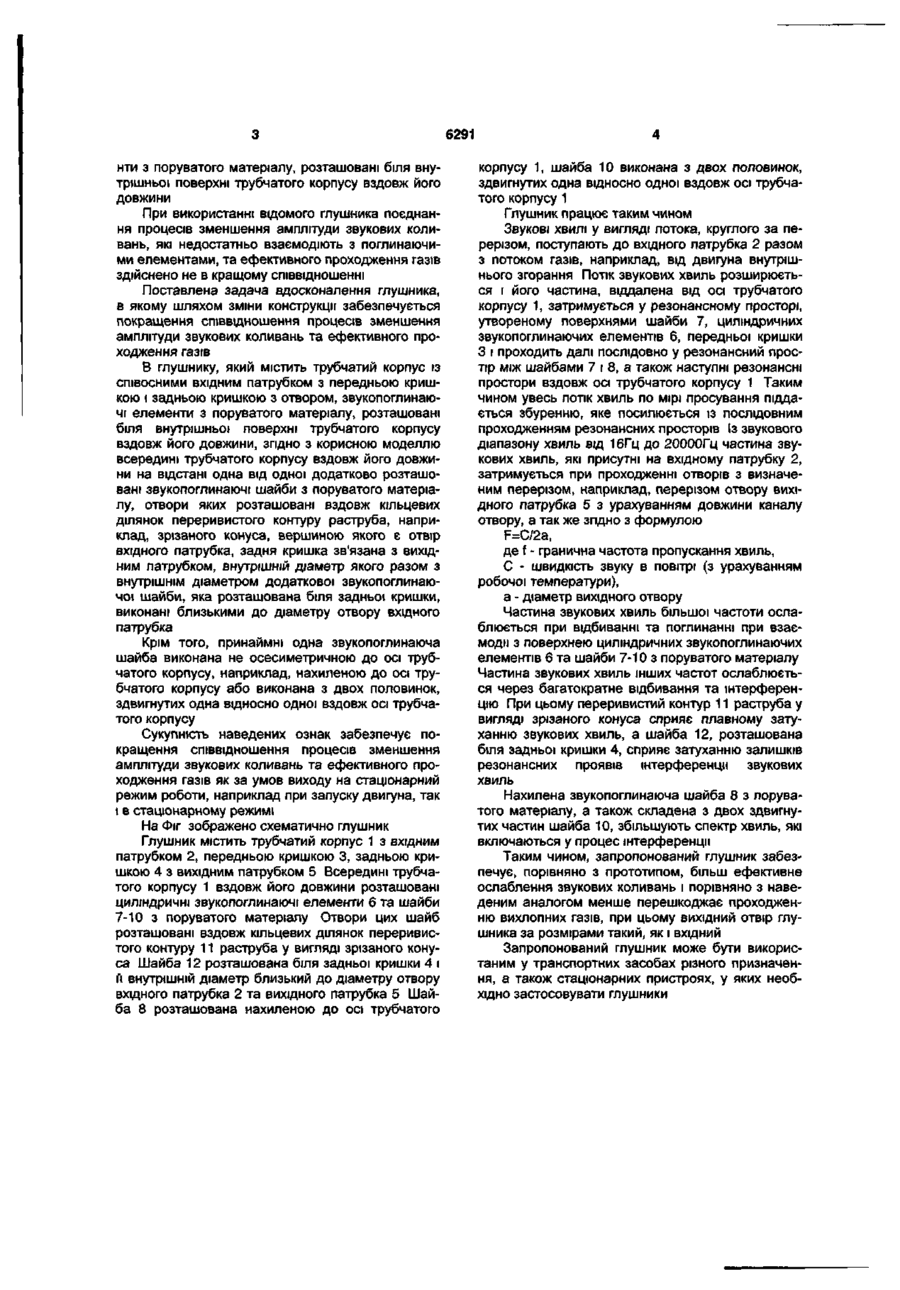

1. Глушник, який містить трубчастий корпус із співвісно встановленим вхідним патрубком з передньою кришкою і задньою кришкою з отвором, звукопоглинальні елементи з поруватого матеріалу, які розташовані біля внутрішньої поверхні трубчастого корпусу вздовж його довжини, який відрізняється тим, що всередині трубчастого корпусу вздовж його довжини на відстані одна від одної додатково розташовані звукопоглинальні шайби з поруватого матеріалу, отвори яких розташовані вздовж кільцевих ділянок переривистого контуру раструба, наприклад, зрізаного конуса, вершиною якого є отвір вхідного патрубка, задня кришка зв'язана з вихідним патрубком, внутрішній діаметр якого разом з внутрішнім діаметром додаткової звукопоглинальної шайби з поруватого матеріалу, яка розташована біля задньої кришки, виконані близькими до діаметра отвору вхідного патрубка. 2. Глушник за п. 1, який відрізняється тим, що принаймні одна звукопоглинальна шайба з поруватого матеріалу виконана невісесиметричною до осі трубчастого корпусу, наприклад, нахиленою до осі трубчастого корпусу або складеною з двох частин, зсунутих одна відносно одної вздовж осі трубчастого корпусу. Корисна модель стосується галузі машинобудування, а саме глушників потоку газу і може бути використана у транспортних засобах, наприклад, як вихлопний пристрій. Відомий глушник [п. RU №2017987, F01N1/10], містить трубчатий корпус із співосними вхідним патрубком з передньою кришкою і задньою кришкою з отвором. Звукопоглинаючі елементи з поруватого матеріалу розташовані біля внутрішньої поверхні трубчатого корпусу вздовж його довжини, а також в усьому просторі трубчатого корпусу. Передня кришка виконана у вигляді приймальної камери. Корпус виконаний з поруватого матеріалу і містить вставку, виконану у вигляді спіралі з поруватої стрічки, з обох сторін якої вздовж осі трубчатого корпусу розташовані розподільні ґратки. Співпадають з суттєвими ознаками глушника, що заявляється, трубчатий корпус із співосними вхідним патрубком з передньою кришкою і задньою кришкою з отвором, Звукопоглинаючі елементи з поруватого матеріалу, розташовані біля вну трішньої поверхні трубчатого корпусу вздовж його довжини. При використанні відомого глушника поєднайня процесів зменшення амплітуди звукових коливань та ефективного проходження газів, які зустрічають багато перешкод, здійснено не в кращому співвідношенні. Відомий глушник [а.с. №982397, F01N3/00, B64D33/04], вибраний як прототип, містить трубчатий корпус із співосними вхідним патрубком з передньою кришкою і задньою кришкою з отвором. Вхідний патрубок з передньою кришкою виконано за профілем надзвукового сопла з конічними вхідним та вихідним ділянками. Звукопоглинаючі елементи з поруватого матеріалу розташовані біля внутрішньої поверхні трубчатого корпусу вздовж його довжини. Співпадають з суттєвими ознаками глушника, що заявляється, трубчатий корпус із співосними вхідним патрубком з передньою кришкою і задньою кришкою з отвором, звукопоглинаючі елеме ST 6291 нти з поруватого матеріалу, розташовані біля внутрішньої поверхні трубчатого корпусу вздовж його довжини При використанні відомого глушника поєднання процесів зменшення амплітуди звукових коливань, які недостатньо взаємодіють з поглинаючими елементами, та ефективного проходження газів здійснено не в кращому співвідношенні Поставлена задача вдосконалення глушника, в якому шляхом зміни конструкції забезпечується покращення співвідношення процесів зменшення амплітуди звукових коливань та ефективного проходження газів В глушнику, який містить трубчатий корпус із співосними вхідним патрубком з передньою кришкою і задньою кришкою з отвором, звукопоглинаючі елементи з поруватого матеріалу, розташовані біля внутрішньої поверхні трубчатого корпусу вздовж його довжини, згідно з корисною моделлю всередині трубчатого корпусу вздовж його довжини на відстані одна від одної додатково розташовані звукопоглинаючі шайби з поруватого матеріалу, отвори яких розташовані вздовж кільцевих ділянок переривистого контуру раструба, наприклад, зрізаного конуса, вершиною якого є отвір вхідного патрубка, задня кришка зв'язана з вихідним патрубком, внутрішній діаметр якого разом з внутрішнім діаметром додаткової звукопоглинаючоі шайби, яка розташована біля задньої кришки, виконані близькими до діаметру отвору вхідного патрубка Крім того, принаймні одна звукопоглинаюча шайба виконана не осесиметричною до осі трубчатого корпусу, наприклад, нахиленою до осі трубчатого корпусу або виконана з двох половинок, здвигнутих одна відносно одної вздовж осі трубчатого корпусу Сукупність наведених ознак забезпечує покращення співвідношення процесів зменшення амплітуди звукових коливань та ефективного проходження газів як за умов виходу на стаціонарний режим роботи, наприклад при запуску двигуна, так і в стаціонарному режимі На Фіг зображено схематично глушник Глушник містить трубчатий корпус 1 з вхідним патрубком 2, передньою кришкою 3, задньою кришкою 4 з вихідним патрубком 5 Всередині трубчатого корпусу 1 вздовж його довжини розташовані циліндричні звукопоглинаючі елементи 6 та шайби 7-10 з поруватого матеріалу Отвори цих шайб розташовані вздовж кільцевих ділянок переривистого контуру 11 раструба у вигляді зрізаного конуса Шайба 12 розташована біля задньої кришки 4 і її внутрішній діаметр близький до діаметру отвору вхідного патрубка 2 та вихідного патрубка 5 Шайба 8 розташована нахиленою до осі трубчатого корпусу 1, шайба 10 виконана з двох половинок, здвигнутих одна відносно одної вздовж осі трубчатого корпусу 1 Глушник працює таким чином Звукові хвилі у вигляді потока, круглого за перерізом, поступають до вхідного патрубка 2 разом з потоком газів, наприклад, від двигуна внутрішнього згорання Потік звукових хвиль розширюється і його частина, віддалена від осі трубчатого корпусу 1, затримується у резонансному просторі, утвореному поверхнями шайби 7, циліндричних звукопоглинаючих елементів 6, передньої кришки З і проходить далі послідовно у резонансний простір між шайбами 7 і 8, а також наступні резонансні простори вздовж осі трубчатого корпусу 1 Таким чином увесь потік хвиль по мірі просування піддається збуренню, яке посилюється із послідовним проходженням резонансних просторів Із звукового діапазону хвиль від 16Гц до 20000Гц частина звукових хвиль, які присутні на вхідному патрубку 2, затримується при проходженні отворів з визначеним перерізом, наприклад, перерізом отвору вихідного патрубка 5 з урахуванням довжини каналу отвору, а так же згідно з формулою F=C/2a, де f - гранична частота пропускання хвиль, С - швидкість звуку в повітрі (з урахуванням робочої температури), а - діаметр вихідного отвору Частина звукових хвиль більшої частоти ослаблюється при відбиванні та поглинанні при взаємодії з поверхнею циліндричних звукопоглинаючих елементів 6 та шайби 7-10 з поруватого матеріалу Частина звукових хвиль інших частот ослаблюється через багатократне відбивання та інтерференцію При цьому переривистий контур 11 раструба у вигляді зрізаного конуса сприяє плавному затуханню звукових хвиль, а шайба 12, розташована біля задньої кришки 4, сприяє затуханню залишків резонансних проявів інтерференції звукових хвиль Нахилена звукопоглинаюча шайба 8 з поруватого матеріалу, а також складена з двох здвигнутих частин шайба 10, збільшують спектр хвиль, які включаються у процес інтерференції Таким чином, запропонований глушник забезпечує, порівняно з прототипом, більш ефективне ослаблення звукових коливань і порівняно з наведеним аналогом менше перешкоджає проходженню вихлопних газів, при цьому вихідний отвір глушника за розмірами такий, як і вхідний Запропонований глушник може бути використаним у транспортних засобах різного призначення, а також стаціонарних пристроях, у яких необхідно застосовувати глушники 6291 Комп ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
