Пристрій для хвильової обробки гірничих порід через свердловини

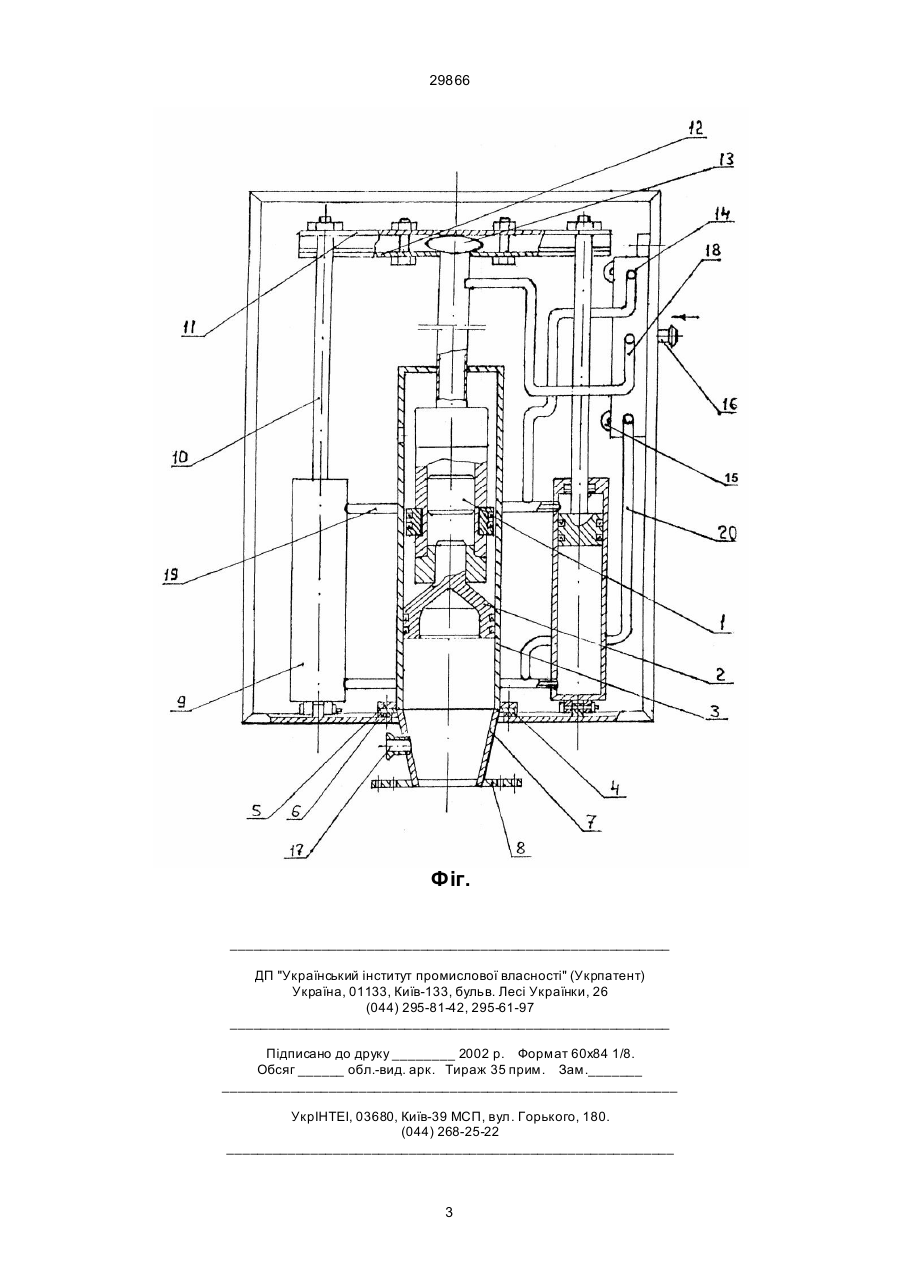

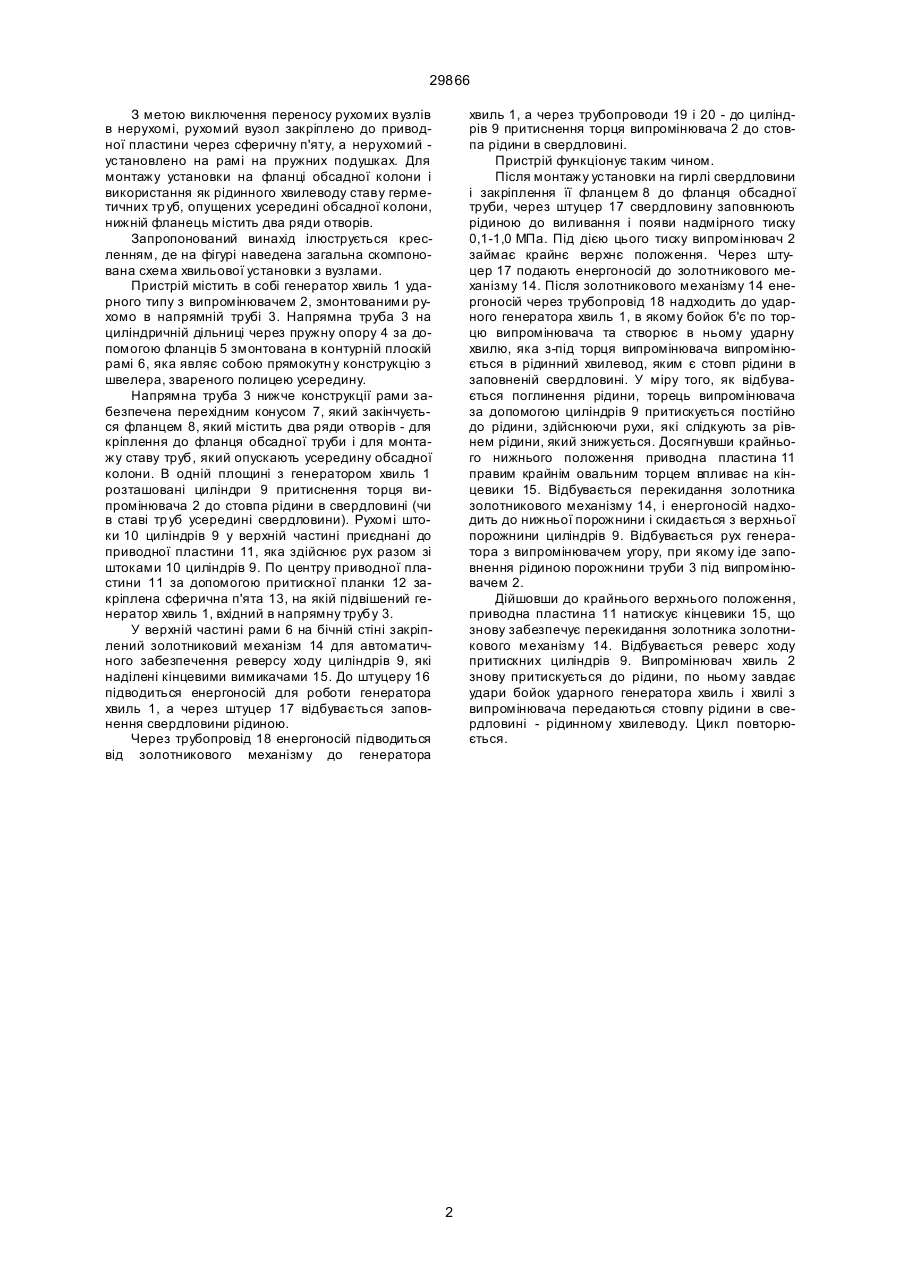

1. Пристрій для хвильової обробки гірничих порід через свердловини містить генератор хвиль з випромінювачем, циліндри притиснення випромінювача до рідини і вузол автоматичного забезпечення реверсу ходу притискних циліндрів, відрізняється тим, що генератор хвиль з випромінювачем і циліндри притиснення випромінювача до рі 29866 З метою виключення переносу рухомих вузлів в нерухомі, рухомий вузол закріплено до приводної пластини через сферичну п'яту, а нерухомий установлено на рамі на пружних подушках. Для монтажу установки на фланці обсадної колони і використання як рідинного хвилеводу ставу герметичних тр уб, опущених усередині обсадної колони, нижній фланець містить два ряди отворів. Запропонований винахід ілюструється кресленням, де на фігурі наведена загальна скомпонована схема хвильової установки з вузлами. Пристрій містить в собі генератор хвиль 1 ударного типу з випромінювачем 2, змонтованими рухомо в напрямній трубі 3. Напрямна труба 3 на циліндричній дільниці через пружну опору 4 за допомогою фланців 5 змонтована в контурній плоскій рамі 6, яка являє собою прямокутн у конструкцію з швелера, звареного полицею усередину. Напрямна труба 3 нижче конструкції рами забезпечена перехідним конусом 7, який закінчується фланцем 8, який містить два ряди отворів - для кріплення до фланця обсадної труби і для монтажу ставу труб, який опускають усередину обсадної колони. В одній площині з генератором хвиль 1 розташовані циліндри 9 притиснення торця випромінювача 2 до стовпа рідини в свердловині (чи в ставі тр уб усередині свердловини). Рухомі штоки 10 циліндрів 9 у верхній частині приєднані до приводної пластини 11, яка здійснює рух разом зі штоками 10 циліндрів 9. По центру приводної пластини 11 за допомогою притискної планки 12 закріплена сферична п'ята 13, на якій підвішений генератор хвиль 1, вхідний в напрямну трубу 3. У верхній частині рами 6 на бічній стіні закріплений золотниковий механізм 14 для автоматичного забезпечення реверсу ходу циліндрів 9, які наділені кінцевими вимикачами 15. До штуцеру 16 підводиться енергоносій для роботи генератора хвиль 1, а через штуцер 17 відбувається заповнення свердловини рідиною. Через трубопровід 18 енергоносій підводиться від золотникового механізму до генератора хвиль 1, а через трубопроводи 19 і 20 - до циліндрів 9 притиснення торця випромінювача 2 до стовпа рідини в свердловині. Пристрій функціонує таким чином. Після монтажу установки на гирлі свердловини і закріплення її фланцем 8 до фланця обсадної труби, через штуцер 17 свердловину заповнюють рідиною до виливання і появи надмірного тиску 0,1-1,0 МПа. Під дією цього тиску випромінювач 2 займає крайнє верхнє положення. Через штуцер 17 подають енергоносій до золотникового механізму 14. Після золотникового механізму 14 енергоносій через трубопровід 18 надходить до ударного генератора хвиль 1, в якому бойок б'є по торцю випромінювача та створює в ньому ударну хвилю, яка з-під торця випромінювача випромінюється в рідинний хвилевод, яким є стовп рідини в заповненій свердловині. У міру того, як відбувається поглинення рідини, торець випромінювача за допомогою циліндрів 9 притискується постійно до рідини, здійснюючи рухи, які слідкують за рівнем рідини, який знижується. Досягнувши крайнього нижнього положення приводна пластина 11 правим крайнім овальним торцем впливає на кінцевики 15. Відбувається перекидання золотника золотникового механізму 14, і енергоносій надходить до нижньої порожнини і скидається з верхньої порожнини циліндрів 9. Відбувається рух генератора з випромінювачем угору, при якому іде заповнення рідиною порожнини труби 3 під випромінювачем 2. Дійшовши до крайнього верхнього положення, приводна пластина 11 натискує кінцевики 15, що знову забезпечує перекидання золотника золотникового механізму 14. Відбувається реверс ходу притискних циліндрів 9. Випромінювач хвиль 2 знову притискується до рідини, по ньому завдає удари бойок ударного генератора хвиль і хвилі з випромінювача передаються стовпу рідини в свердловині - рідинному хвилеводу. Цикл повторюється. 2 29866 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
