Спосіб розпізнавання аналогового відеосигналу

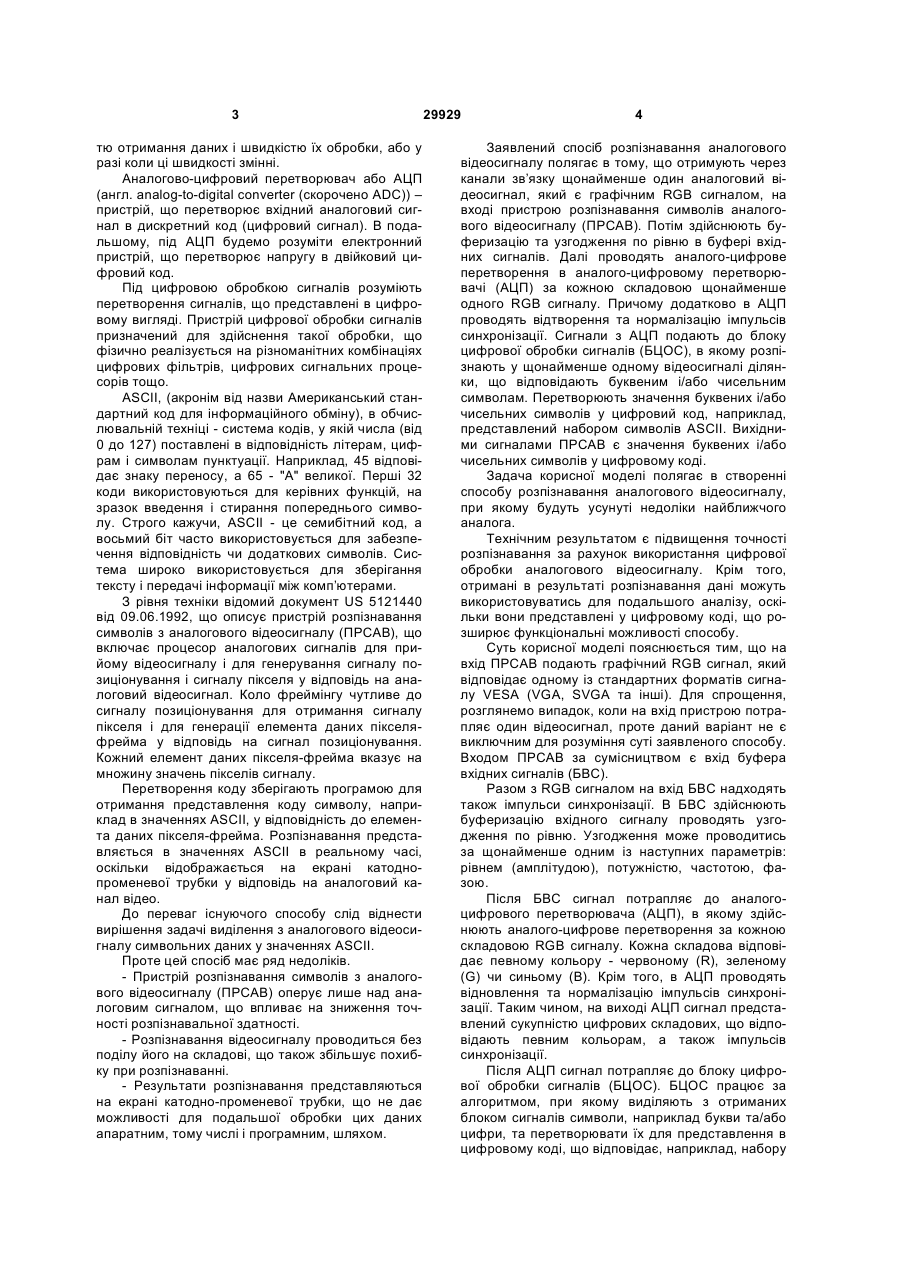

1. Спосіб розпізнавання аналогового відеосигналу, при якому: отримують через канали зв’язку щонайменше один аналоговий відеосигнал на вході пристрою розпізнавання символів аналогового відеосигналу (ПРСАВ), який відрізняється тим, що аналоговим відеосигналом, який подається на вхід ПРСАВ, є графічний RGB сигнал; U 1 3 тю отримання даних і швидкістю їх обробки, або у разі коли ці швидкості змінні. Аналогово-цифровий перетворювач або АЦП (англ. analog-to-digital converter (скорочено ADC)) – пристрій, що перетворює вхідний аналоговий сигнал в дискретний код (цифровий сигнал). В подальшому, під АЦП будемо розуміти електронний пристрій, що перетворює напругу в двійковий цифровий код. Під цифровою обробкою сигналів розуміють перетворення сигналів, що представлені в цифровому вигляді. Пристрій цифрової обробки сигналів призначений для здійснення такої обробки, що фізично реалізується на різноманітних комбінаціях цифрових фільтрів, цифрових сигнальних процесорів тощо. ASCII, (акронім від назви Американський стандартний код для інформаційного обміну), в обчислювальній техніці - система кодів, у якій числа (від 0 до 127) поставлені в відповідність літерам, цифрам і символам пунктуації. Наприклад, 45 відповідає знаку переносу, а 65 - "А" великої. Перші 32 коди використовуються для керівних функцій, на зразок введення і стирання попереднього символу. Строго кажучи, ASCII - це семибітний код, а восьмий біт часто використовується для забезпечення відповідність чи додаткових символів. Система широко використовується для зберігання тексту і передачі інформації між комп’ютерами. З рівня техніки відомий документ US 5121440 від 09.06.1992, що описує пристрій розпізнавання символів з аналогового відеосигналу (ПРСАВ), що включає процесор аналогових сигналів для прийому відеосигналу і для генерування сигналу позиціонування і сигналу пікселя у відповідь на аналоговий відеосигнал. Коло фреймінгу чутливе до сигналу позиціонування для отримання сигналу пікселя і для генерації елемента даних пікселяфрейма у відповідь на сигнал позиціонування. Кожний елемент даних пікселя-фрейма вказує на множину значень пікселів сигналу. Перетворення коду зберігають програмою для отримання представлення коду символу, наприклад в значеннях ASCII, у відповідність до елемента даних пікселя-фрейма. Розпізнавання представляється в значеннях ASCII в реальному часі, оскільки відображається на екрані катоднопроменевої трубки у відповідь на аналоговий канал відео. До переваг існуючого способу слід віднести вирішення задачі виділення з аналогового відеосигналу символьних даних у значеннях ASCII. Проте цей спосіб має ряд недоліків. - Пристрій розпізнавання символів з аналогового відеосигналу (ПРСАВ) оперує лише над аналоговим сигналом, що впливає на зниження точності розпізнавальної здатності. - Розпізнавання відеосигналу проводиться без поділу його на складові, що також збільшує похибку при розпізнаванні. - Результати розпізнавання представляються на екрані катодно-променевої трубки, що не дає можливості для подальшої обробки цих даних апаратним, тому числі і програмним, шляхом. 29929 4 Заявлений спосіб розпізнавання аналогового відеосигналу полягає в тому, що отримують через канали зв’язку щонайменше один аналоговий відеосигнал, який є графічним RGB сигналом, на вході пристрою розпізнавання символів аналогового відеосигналу (ПРСАВ). Потім здійснюють буферизацію та узгодження по рівню в буфері вхідних сигналів. Далі проводять аналого-цифрове перетворення в аналого-цифровому перетворювачі (АЦП) за кожною складовою щонайменше одного RGB сигналу. Причому додатково в АЦП проводять відтворення та нормалізацію імпульсів синхронізації. Сигнали з АЦП подають до блоку цифрової обробки сигналів (БЦОС), в якому розпізнають у щонайменше одному відеосигналі ділянки, що відповідають буквеним і/або чисельним символам. Перетворюють значення буквених і/або чисельних символів у цифровий код, наприклад, представлений набором символів ASCII. Вихідними сигналами ПРСАВ є значення буквених і/або чисельних символів у цифровому коді. Задача корисної моделі полягає в створенні способу розпізнавання аналогового відеосигналу, при якому будуть усунуті недоліки найближчого аналога. Технічним результатом є підвищення точності розпізнавання за рахунок використання цифрової обробки аналогового відеосигналу. Крім того, отримані в результаті розпізнавання дані можуть використовуватись для подальшого аналізу, оскільки вони представлені у цифровому коді, що розширює функціональні можливості способу. Суть корисної моделі пояснюється тим, що на вхід ПРСАВ подають графічний RGB сигнал, який відповідає одному із стандартних форматів сигналу VESA (VGA, SVGA та інші). Для спрощення, розглянемо випадок, коли на вхід пристрою потрапляє один відеосигнал, проте даний варіант не є виключним для розуміння суті заявленого способу. Входом ПРСАВ за сумісництвом є вхід буфера вхідних сигналів (БВС). Разом з RGB сигналом на вхід БВС надходять також імпульси синхронізації. В БВС здійснюють буферизацію вхідного сигналу проводять узгодження по рівню. Узгодження може проводитись за щонайменше одним із наступних параметрів: рівнем (амплітудою), потужністю, частотою, фазою. Після БВС сигнал потрапляє до аналогоцифрового перетворювача (АЦП), в якому здійснюють аналого-цифрове перетворення за кожною складовою RGB сигналу. Кожна складова відповідає певному кольору - червоному (R), зеленому (G) чи синьому (В). Крім того, в АЦП проводять відновлення та нормалізацію імпульсів синхронізації. Таким чином, на виході АЦП сигнал представлений сукупністю цифрових складових, що відповідають певним кольорам, а також імпульсів синхронізації. Після АЦП сигнал потрапляє до блоку цифрової обробки сигналів (БЦОС). БЦОС працює за алгоритмом, при якому виділяють з отриманих блоком сигналів символи, наприклад букви та/або цифри, та перетворювати їх для представлення в цифровому коді, що відповідає, наприклад, набору 5 29929 символів ASCII. Згаданий алгоритм може бути реалізований як програмним шляхом, керований відповідним мікропроцесором, тобто переданий набором команд, що виконують операції щодо виділення області розпізнавання, представлення вибраної області до масок буквених та/або цифрових символів, та генерації відповідних цифрових кодів. Також алгоритм може бути втілений як схемне рішення. Комп’ютерна верстка І.Скворцова 6 Вихідний цифровий код може відображатися на екрані віддаленого пристрою візуального відображення адміністратора, що слідкує, наприклад, за результатами, відображених на екранах ігрових автоматів. Крім того, вихідний цифровий код може бути спрямований для подальших обробки та зберігання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
