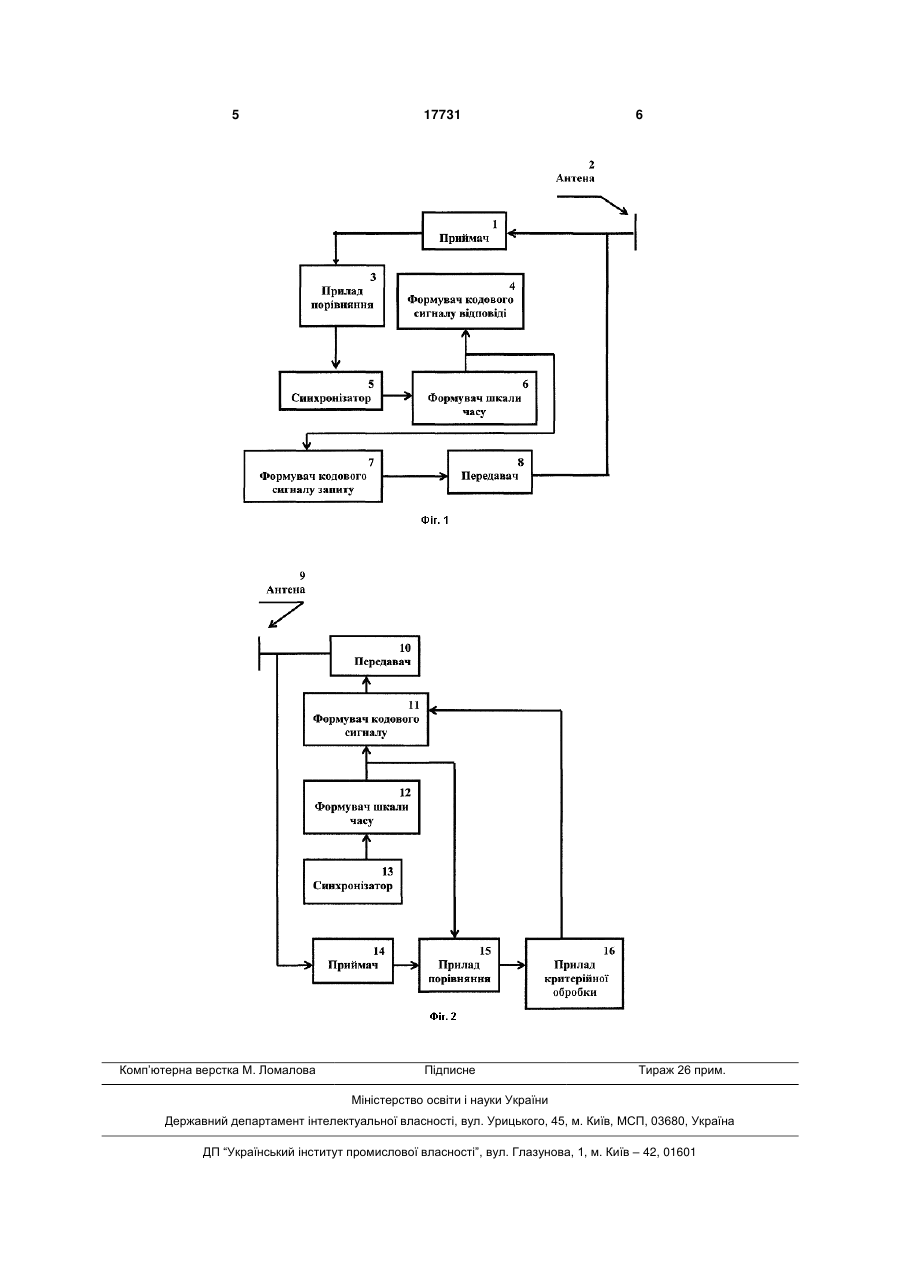

Спосіб радіолокаційного розпізнавання об’єктів

Радіолокаційний спосіб розпізнавання об’єктів, який полягає в тому, що запитником випромінюють кодовий сигнал запиту, код якого визначають за кодом шкали часу системи розпізнавання, який приймають відповідачем, порівнюють 3 терійної обробки сигналів запиту у відповідачі виключається можливість несанкціонованого використання відповідача, а також з’являється можливість переходу від обслуговування кожного сигналу запиту на обслуговування пачки сигналів запиту від конкретного запитника, за рахунок чого підвищується завадостійкість. Поставлена задача вирішується за рахунок того, що запитником випромінюють кодовий сигнал запиту, код якого визначають за кодом шкали часу системи розпізнавання, який приймають відповідачем та порівнюють його з діючим кодованим сигналом запиту в даний момент часу. Код сигналу відповіді визначають за кодом шкали часу системи розпізнавання, який приймають запитником і порівнюють його з діючим сигналом відповіді в даний момент часу і за результатом порівняння видають сигнал розпізнавання. Також критерійно обробляють кодові сигнали запиту у відповідачі і за результатом обробки випромінюють кодовий сигнал відповіді, а моменти випромінювання кодових сигналів запиту суміщають з загодя відомим значенням шкали часу системи розпізнавання. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у виключенні несанкціонованих запитів, що призводить до підвищення завадостійкості запропонованого способу. На Фіг.1 зображена структурна схема запитника. На Фіг.2 зображена структурна схема відповідача. Сутність запропонованого способу полягає в наступному. На запитнику та відповідачі виробляють синхронні шкали часу системи розпізнавання, за кодом яких на запитнику і на відповідачі визначають діючи коди сигналів запиту та відповіді. Програма зміни сигналів запиту та відповіді в залежності від коду шкали часу завчасно відома і постійно змінюється. Запитником випромінюють кодовий сигнал запиту, код якого визначають за кодом шкали часу системи розпізнавання, який приймають відповідачем та порівнюють його з діючим кодованим сигналом запиту в даний момент часу. Код сигналу відповіді визначають за кодом шкали часу системи розпізнавання, який приймають запитником і порівнюють його з діючим сигналом відповіді в даний момент часу і за результатом порівняння видають сигнал розпізнавання. Також критерійно обробляють кодові сигнали запиту у відповідачі і за результатом обробки випромінюють кодовий сигнал відповіді, а моменти випромінювання кодових сигналів запиту суміщають з загодя відомим значенням часової шкали. Робота запропонованого способу полягає в наступному. На виходах формувачів шкал часу 6 та 12 постійно виробляють синхронні шкали часу системи 17731 4 розпізнавання, що періодично синхронізують за допомогою синхронізаторів 5 та 13. З виходів формувачів шкал часу 6 та 12 коди часу поступають на входи формувача кодового сигналу запиту 7 та формувача кодового сигналу 11, на виході яких формують кодові сигнали, код яких визначають за кодом шкали часу, а також на входи формувача кодового сигналу відповіді 4 та прилад порівняння 15 відповідно. З виходу формувача кодового сигналу запиту 7 сигнал поступає на вхід передавача 8, з допомогою якого кодовий сигнал запиту випромінюють у простір. Цей сигнал приймають антеною 9 приймачем 14, з виходу якого прийнятий сигнал поступає на прилад порівняння 15, на перший вхід якого надходить код шкали часу з виходу формувача шкали часу 12. Так як за кодом шкали часу визначають код сигналу запиту, то у приладі порівняння 15 відбувається порівняння коду прийнятого і діючого сигналів запиту. При порівнянні цих кодів на виході приладу порівняння 15 виробляється сигнал, що надходить на прилад критерійної обробки 16. Прилад критерійної обробки 16 виробляє аналіз наявності сигналу на однаковій дальності у декількох періодах повторення та видає сигнал тільки при виконанні критерію «k з m». При виконанні цього критерію на виході приладу критерійної обробки 16 формується сигнал, що надходить на вхід формувача кодового сигналу 11. Формувач кодового сигналу 11 шляхом аналізу коду шкали часу формує на своєму виході у даний час кодовий сигнал відповіді, код якого визначають за кодом шкали часу, і в подальшому за допомогою передавача 10 і антени 9 випромінюють у простір. У запитнику ці сигнали за допомогою антени 2 та приймача 1 приймають та обробляють. Вихідні сигнали приймача 1 поступають на вхід приладу порівняння 3, на другий вхід якого поступає сигнал з виходу формувача кодового сигналу відповіді 4, виробленого шляхом аналізу коду шкали часу запитника. Так як шкали часу запитника та відповідача синхронні і програма зміни сигналів запиту та відповіді в залежності від коду часу відома, то в системі виробляються синхронні сигнали запиту та відповіді. При збігу прийнятих сигналів та сигналів, вироблених формувачем кодового сигналу відповіді 4, на виході приладу порівняння 3 виробляють сигнал розпізнавання. У противному випадку сигнал розпізнавання не виробляється. В подальшому робота приладу аналогічна. Структура кодових сигналів може бути самою різноманітною, зокрема повторювати структуру сигналів запиту системи радіолокаційного розпізнавання МК12. Джерела інформації: 1. Патент США №4167007 «Спосіб спізнавання об’єктів», МПК G 01 S 13/00, 1972р. 2. Патент США №3949397 «Спосіб спізнавання «свій-чужий», МПК G 01 S 13/00, 1971р., (прототип). 5 Комп’ютерна верстка М. Ломалова 17731 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
