Ковпак для пляшки

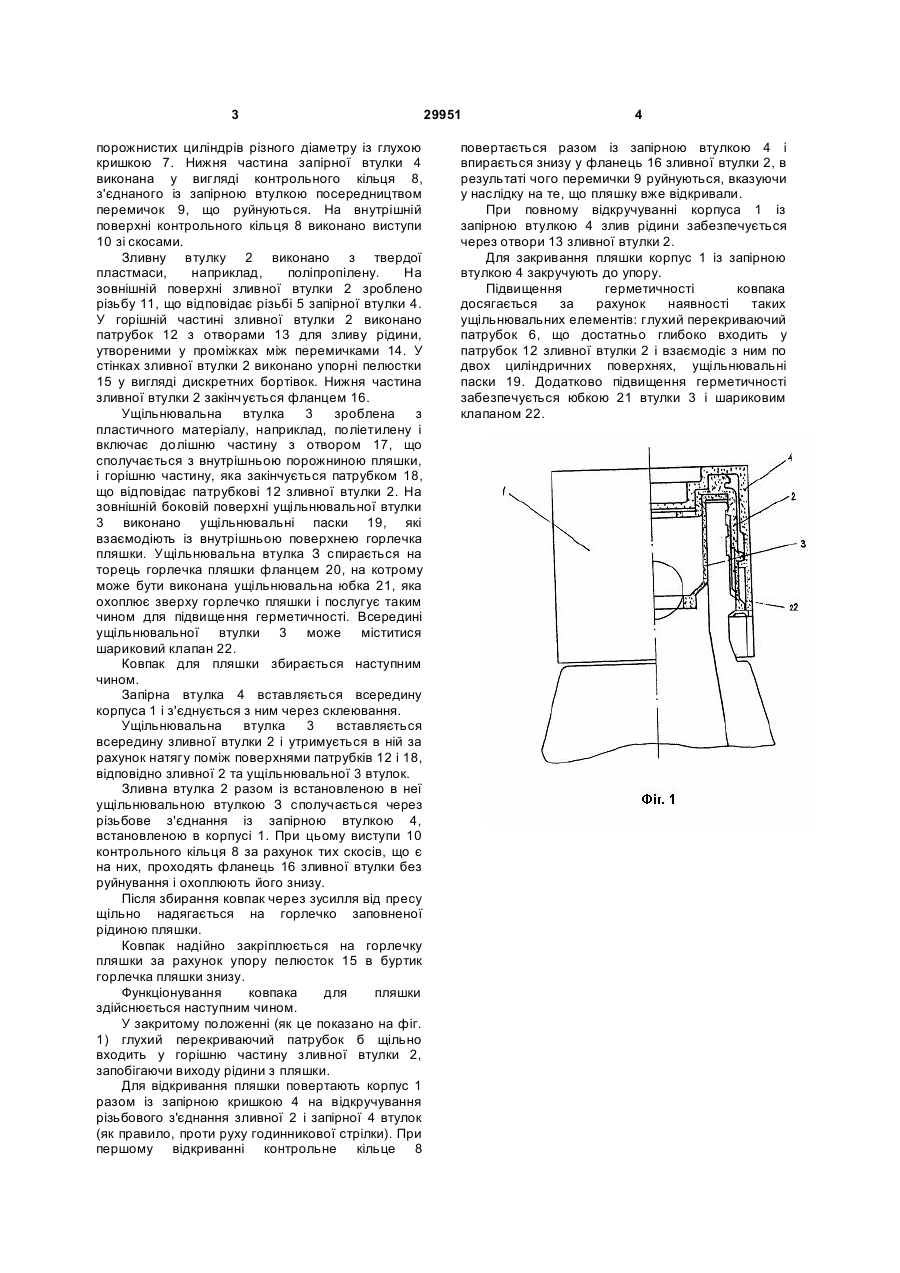

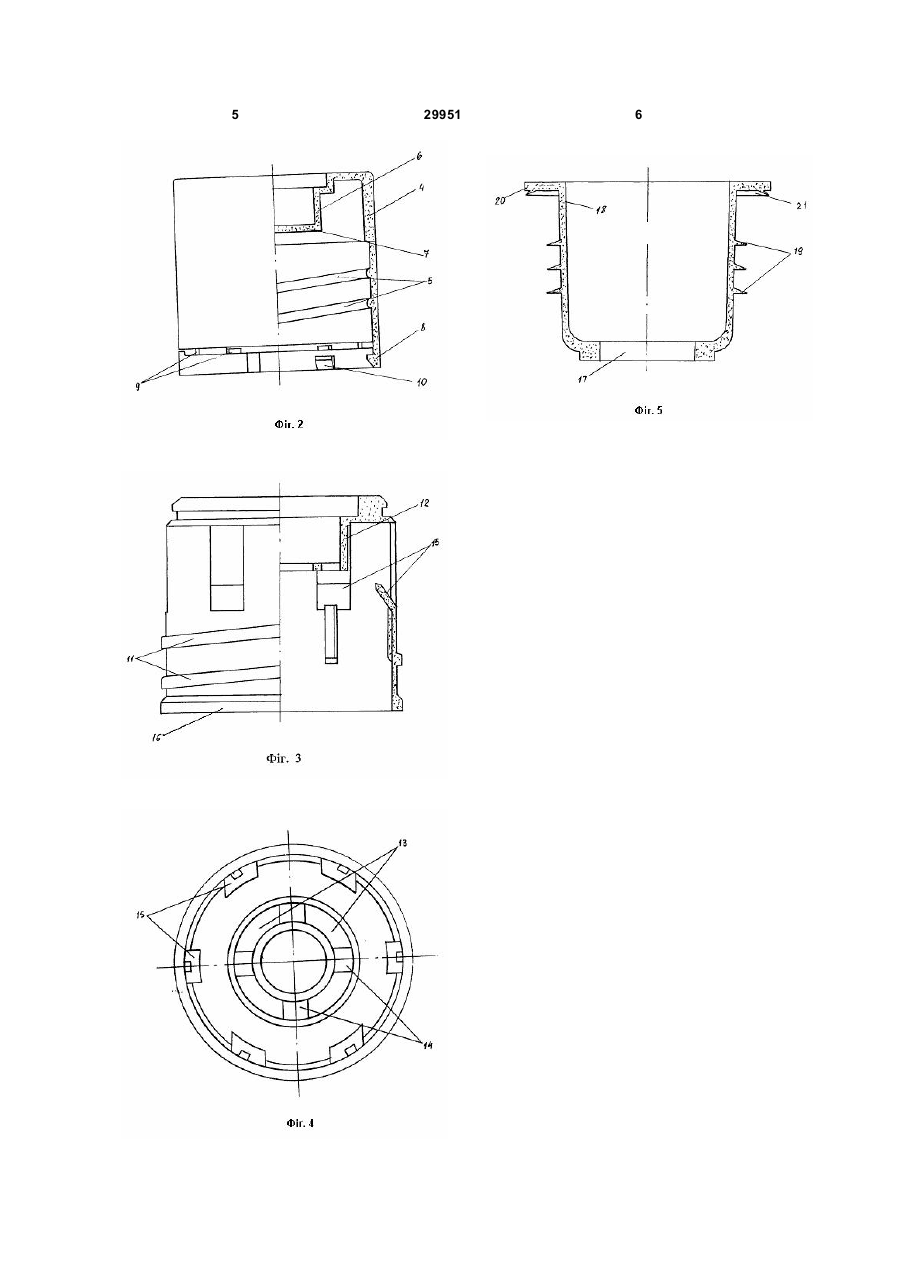

Ковпак для пляшки, що містить корпус, пристрій для зливу рідини і запірний пристрій, який відрізняється тим, що пристрій для зливу рідини виконано у вигляді зливної втулки з вставленою в неї ущільнювальною втулкою, запірний пристрій 3 порожнистих циліндрів різного діаметру із глухою кришкою 7. Нижня частина запірної втулки 4 виконана у вигляді контрольного кільця 8, з'єднаного із запірною втулкою посередництвом перемичок 9, що руйнуються. На внутрішній поверхні контрольного кільця 8 виконано виступи 10 зі скосами. Зливну втулку 2 виконано з твердої пластмаси, наприклад, поліпропілену. На зовнішній поверхні зливної втулки 2 зроблено різьбу 11, що відповідає різьбі 5 запірної втулки 4. У горішній частині зливної втулки 2 виконано патрубок 12 з отворами 13 для зливу рідини, утвореними у проміжках між перемичками 14. У стінках зливної втулки 2 виконано упорні пелюстки 15 у вигляді дискретних бортівок. Нижня частина зливної втулки 2 закінчується фланцем 16. Ущільнювальна втулка 3 зроблена з пластичного матеріалу, наприклад, поліетилену і включає долішню частину з отвором 17, що сполучається з внутрішньою порожниною пляшки, і горішню частину, яка закінчується патрубком 18, що відповідає патрубкові 12 зливної втулки 2. На зовнішній боковій поверхні ущільнювальної втулки 3 виконано ущільнювальні паски 19, які взаємодіють із внутрішньою поверхнею горлечка пляшки. Ущільнювальна втулка З спирається на торець горлечка пляшки фланцем 20, на котрому може бути виконана ущільнювальна юбка 21, яка охоплює зверху горлечко пляшки і послугує таким чином для підвищення герметичності. Всередині ущільнювальної втулки 3 може міститися шариковий клапан 22. Ковпак для пляшки збирається наступним чином. Запірна втулка 4 вставляється всередину корпуса 1 і з'єднується з ним через склеювання. Ущільнювальна втулка 3 вставляється всередину зливної втулки 2 і утримується в ній за рахунок натягу поміж поверхнями патрубків 12 і 18, відповідно зливної 2 та ущільнювальної 3 втулок. Зливна втулка 2 разом із встановленою в неї ущільнювальною втулкою З сполучається через різьбове з'єднання із запірною втулкою 4, встановленою в корпусі 1. При цьому виступи 10 контрольного кільця 8 за рахунок тих скосів, що є на них, проходять фланець 16 зливної втулки без руйнування і охоплюють його знизу. Після збирання ковпак через зусилля від пресу щільно надягається на горлечко заповненої рідиною пляшки. Ковпак надійно закріплюється на горлечку пляшки за рахунок упору пелюсток 15 в буртик горлечка пляшки знизу. Функціонування ковпака для пляшки здійснюється наступним чином. У закритому положенні (як це показано на фіг. 1) глухий перекриваючий патрубок б щільно входить у горішню частину зливної втулки 2, запобігаючи виходу рідини з пляшки. Для відкривання пляшки повертають корпус 1 разом із запірною кришкою 4 на відкручування різьбового з'єднання зливної 2 і запірної 4 втулок (як правило, проти руху годинникової стрілки). При першому відкриванні контрольне кільце 8 29951 4 повертається разом із запірною втулкою 4 і впирається знизу у фланець 16 зливної втулки 2, в результаті чого перемички 9 руйнуються, вказуючи у наслідку на те, що пляшку вже відкривали. При повному відкручуванні корпуса 1 із запірною втулкою 4 злив рідини забезпечується через отвори 13 зливної втулки 2. Для закривання пляшки корпус 1 із запірною втулкою 4 закручують до упору. Підвищення герметичності ковпака досягається за рахунок наявності таких ущільнювальних елементів: глухий перекриваючий патрубок 6, що достатньо глибоко входить у патрубок 12 зливної втулки 2 і взаємодіє з ним по двох циліндричних поверхнях, ущільнювальні паски 19. Додатково підвищення герметичності забезпечується юбкою 21 втулки 3 і шариковим клапаном 22. 5 29951 6
