Ковпак для пляшки

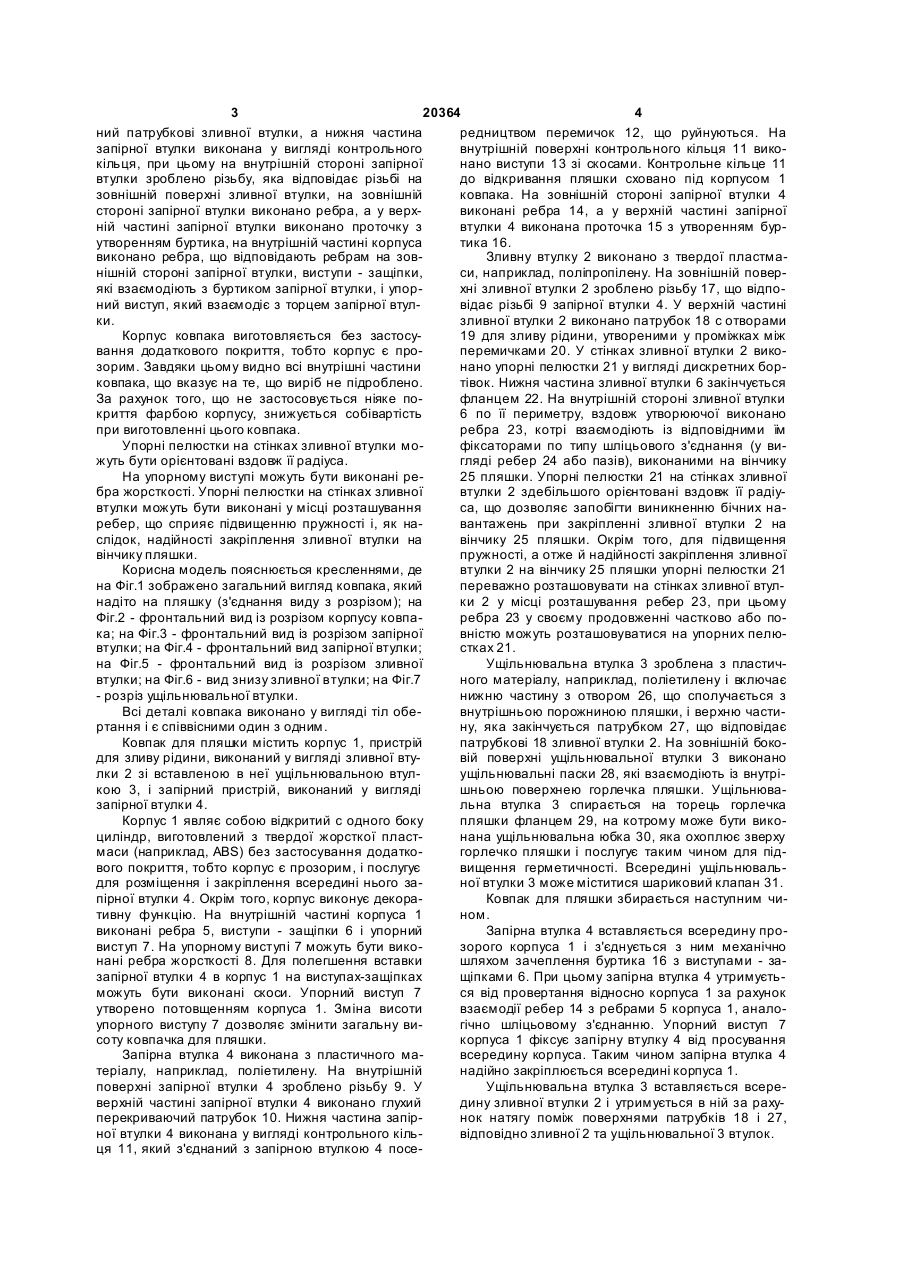

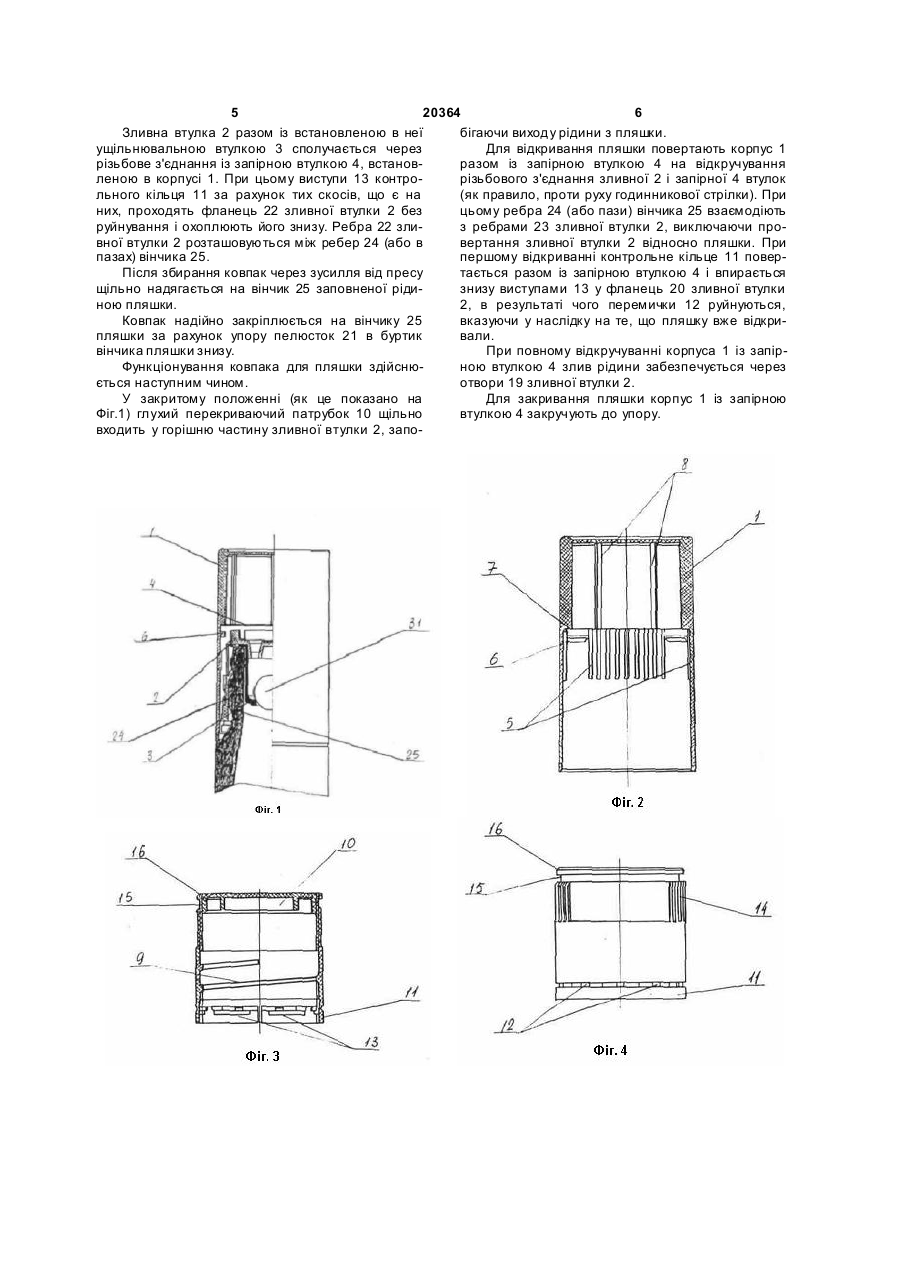

1. Ковпак для пляшки, що містить корпус, пристрій для зливу рідини і запірний пристрій, який відрізняє ться тим, що пристрій для зливу рідини виконаний у вигляді зливної втулки зі вставленою в ній ущільнювальною втулкою, запірний пристрій виконаний у вигляді запірної втулки, встановленої у корпусі, при цьому зливна втулка містить патрубок з отворами для зливу рідини, на стінках зливної втулки виконані упорні пелюстки, які використовують для її закріплення на вінчику пляшки, при цьому на внутрішній стороні зливної втулки, вздовж її твірної, виконані ребра, що взаємодіють з відповідними їм фіксаторами на вінчику пляшки, а на зовнішній стороні зливної втулки виконана різьба, запірна втулка містить глухий перекриваючий патрубок, що відповідає патрубкові зливної U 2 (19) 1 3 20364 4 ний патрубкові зливної втулки, а нижня частина редництвом перемичок 12, що руйнуються. На запірної втулки виконана у вигляді контрольного внутрішній поверхні контрольного кільця 11 викокільця, при цьому на внутрішній стороні запірної нано виступи 13 зі скосами. Контрольне кільце 11 втулки зроблено різьбу, яка відповідає різьбі на до відкривання пляшки сховано під корпусом 1 зовнішній поверхні зливної втулки, на зовнішній ковпака. На зовнішній стороні запірної втулки 4 стороні запірної втулки виконано ребра, а у верхвиконані ребра 14, а у верхній частині запірної ній частині запірної втулки виконано проточку з втулки 4 виконана проточка 15 з утворенням бурутворенням буртика, на внутрішній частині корпуса тика 16. виконано ребра, що відповідають ребрам на зовЗливну втулку 2 виконано з твердої пластманішній стороні запірної втулки, виступи - защіпки, си, наприклад, поліпропілену. На зовнішній поверякі взаємодіють з буртиком запірної втулки, і упорхні зливної втулки 2 зроблено різьбу 17, що відпоний виступ, який взаємодіє з торцем запірної втулвідає різьбі 9 запірної втулки 4. У верхній частині ки. зливної втулки 2 виконано патрубок 18 с отворами Корпус ковпака виготовляється без застосу19 для зливу рідини, утвореними у проміжках між вання додаткового покриття, тобто корпус є проперемичками 20. У стінках зливної втулки 2 викозорим. Завдяки цьому видно всі внутрішні частини нано упорні пелюстки 21 у вигляді дискретних борковпака, що вказує на те, що виріб не підроблено. тівок. Нижня частина зливної втулки 6 закінчується За рахунок того, що не застосовується ніяке пофланцем 22. На внутрішній стороні зливної втулки криття фарбою корпусу, знижується собівартість 6 по її периметру, вздовж утворюючої виконано при виготовленні цього ковпака. ребра 23, котрі взаємодіють із відповідними їм Упорні пелюстки на стінках зливної втулки мофіксаторами по типу шліцьового з'єднання (у вижуть бути орієнтовані вздовж її радіуса. гляді ребер 24 або пазів), виконаними на вінчику На упорному виступі можуть бути виконані ре25 пляшки. Упорні пелюстки 21 на стінках зливної бра жорсткості. Упорні пелюстки на стінках зливної втулки 2 здебільшого орієнтовані вздовж її радіувтулки можуть бути виконані у місці розташування са, що дозволяє запобігти виникненню бічних наребер, що сприяє підвищенню пружності і, як навантажень при закріпленні зливної втулки 2 на слідок, надійності закріплення зливної втулки на вінчику 25 пляшки. Окрім того, для підвищення вінчику пляшки. пружності, а отже й надійності закріплення зливної Корисна модель пояснюється кресленнями, де втулки 2 на вінчику 25 пляшки упорні пелюстки 21 на Фіг.1 зображено загальний вигляд ковпака, який переважно розташовувати на стінках зливної втулнадіто на пляшку (з'єднання виду з розрізом); на ки 2 у місці розташування ребер 23, при цьому Фіг.2 - фронтальний вид із розрізом корпусу ковпаребра 23 у своєму продовженні частково або пока; на Фіг.3 - фронтальний вид із розрізом запірної вністю можуть розташовуватися на упорних пелювтулки; на Фіг.4 - фронтальний вид запірної втулки; стках 21. на Фіг.5 - фронтальний вид із розрізом зливної Ущільнювальна втулка 3 зроблена з пластичвтулки; на Фіг.6 - вид знизу зливної втулки; на Фіг.7 ного матеріалу, наприклад, поліетилену і включає - розріз ущільнювальної втулки. нижню частину з отвором 26, що сполучається з Всі деталі ковпака виконано у вигляді тіл обевнутрішньою порожниною пляшки, і верхню частиртання і є співвісними один з одним. ну, яка закінчується патрубком 27, що відповідає Ковпак для пляшки містить корпус 1, пристрій патрубкові 18 зливної втулки 2. На зовнішній бокодля зливу рідини, виконаний у вигляді зливної втувій поверхні ущільнювальної втулки 3 виконано лки 2 зі вставленою в неї ущільнювальною втулущільнювальні паски 28, які взаємодіють із внутрікою 3, і запірний пристрій, виконаний у вигляді шньою поверхнею горлечка пляшки. Ущільнювазапірної втулки 4. льна втулка 3 спирається на торець горлечка Корпус 1 являє собою відкритий с одного боку пляшки фланцем 29, на котрому може бути викоциліндр, виготовлений з твердої жорсткої пластнана ущільнювальна юбка 30, яка охоплює зверху маси (наприклад, ABS) без застосування додаткогорлечко пляшки і послугує таким чином для підвого покриття, тобто корпус є прозорим, і послугує вищення герметичності. Всередині ущільнювальдля розміщення і закріплення всередині нього заної втулки 3 може міститися шариковий клапан 31. пірної втулки 4. Окрім того, корпус виконує декораКовпак для пляшки збирається наступним читивну функцію. На внутрішній частині корпуса 1 ном. виконані ребра 5, виступи - защіпки 6 і упорний Запірна втулка 4 вставляється всередину провиступ 7. На упорному виступі 7 можуть бути викозорого корпуса 1 і з'єднується з ним механічно нані ребра жорсткості 8. Для полегшення вставки шляхом зачеплення буртика 16 з виступами - зазапірної втулки 4 в корпус 1 на виступах-защіпках щіпками 6. При цьому запірна втулка 4 утримуєтьможуть бути виконані скоси. Упорний виступ 7 ся від провертання відносно корпуса 1 за рахунок утворено потовщенням корпуса 1. Зміна висоти взаємодії ребер 14 з ребрами 5 корпуса 1, аналоупорного виступу 7 дозволяє змінити загальну вигічно шліцьовому з'єднанню. Упорний виступ 7 соту ковпачка для пляшки. корпуса 1 фіксує запірну втулку 4 від просування Запірна втулка 4 виконана з пластичного мавсередину корпуса. Таким чином запірна втулка 4 теріалу, наприклад, поліетилену. На внутрішній надійно закріплюється всередині корпуса 1. поверхні запірної втулки 4 зроблено різьбу 9. У Ущільнювальна втулка 3 вставляється всереверхній частині запірної втулки 4 виконано глухий дину зливної втулки 2 і утримується в ній за рахуперекриваючий патрубок 10. Нижня частина запірнок натягу поміж поверхнями патрубків 18 і 27, ної втулки 4 виконана у вигляді контрольного кільвідповідно зливної 2 та ущільнювальної 3 втулок. ця 11, який з'єднаний з запірною втулкою 4 посе 5 20364 6 Зливна втулка 2 разом із встановленою в неї бігаючи виходу рідини з пляшки. ущільнювальною втулкою 3 сполучається через Для відкривання пляшки повертають корпус 1 різьбове з'єднання із запірною втулкою 4, встановразом із запірною втулкою 4 на відкручування леною в корпусі 1. При цьому виступи 13 контрорізьбового з'єднання зливної 2 і запірної 4 втулок льного кільця 11 за рахунок тих скосів, що є на (як правило, проти руху годинникової стрілки). При них, проходять фланець 22 зливної втулки 2 без цьому ребра 24 (або пази) вінчика 25 взаємодіють руйнування і охоплюють його знизу. Ребра 22 злиз ребрами 23 зливної втулки 2, виключаючи провної втулки 2 розташовуються між ребер 24 (або в вертання зливної втулки 2 відносно пляшки. При пазах) вінчика 25. першому відкриванні контрольне кільце 11 поверПісля збирання ковпак через зусилля від пресу тається разом із запірною втулкою 4 і впирається щільно надягається на вінчик 25 заповненої рідизнизу виступами 13 у фланець 20 зливної втулки ною пляшки. 2, в результаті чого перемички 12 руйнуються, Ковпак надійно закріплюється на вінчику 25 вказуючи у наслідку на те, що пляшку вже відкрипляшки за рахунок упору пелюсток 21 в буртик вали. вінчика пляшки знизу. При повному відкручуванні корпуса 1 із запірФункціонування ковпака для пляшки здійснюною втулкою 4 злив рідини забезпечується через ється наступним чином. отвори 19 зливної втулки 2. У закритому положенні (як це показано на Для закривання пляшки корпус 1 із запірною Фіг.1) глухий перекриваючий патрубок 10 щільно втулкою 4 закручують до упору. входить у горішню частину зливної втулки 2, запо 7 Комп’ютерна в ерстка А. Крижанівський 20364 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
