Формула / Реферат

Спосіб вібро-електрокаротажу, що включає вимірювання величини позірного (уявного) опору (ПО) вздовж свердловини та запис кривої його зміни, який відрізняється тим, що додатково проводять вимірювання ПО вздовж свердловини при одночасній дії на її стінки ультразвукових коливань частотою 15...33кГц потужністю не меншою 0,65Вт/см2, синхронно переміщуючи вздовж свердловини ультразвуковий випромінювач та вимірювальний зонд, а далі співставляючи ці каротажні криві (отримані по стандартній методиці і в умовах ультразвукової дії), виділяють області позірного опору пониженого ультразвуковою дією, які і відповідають нафтонасиченим участкам в розрізі свердловини.

Текст

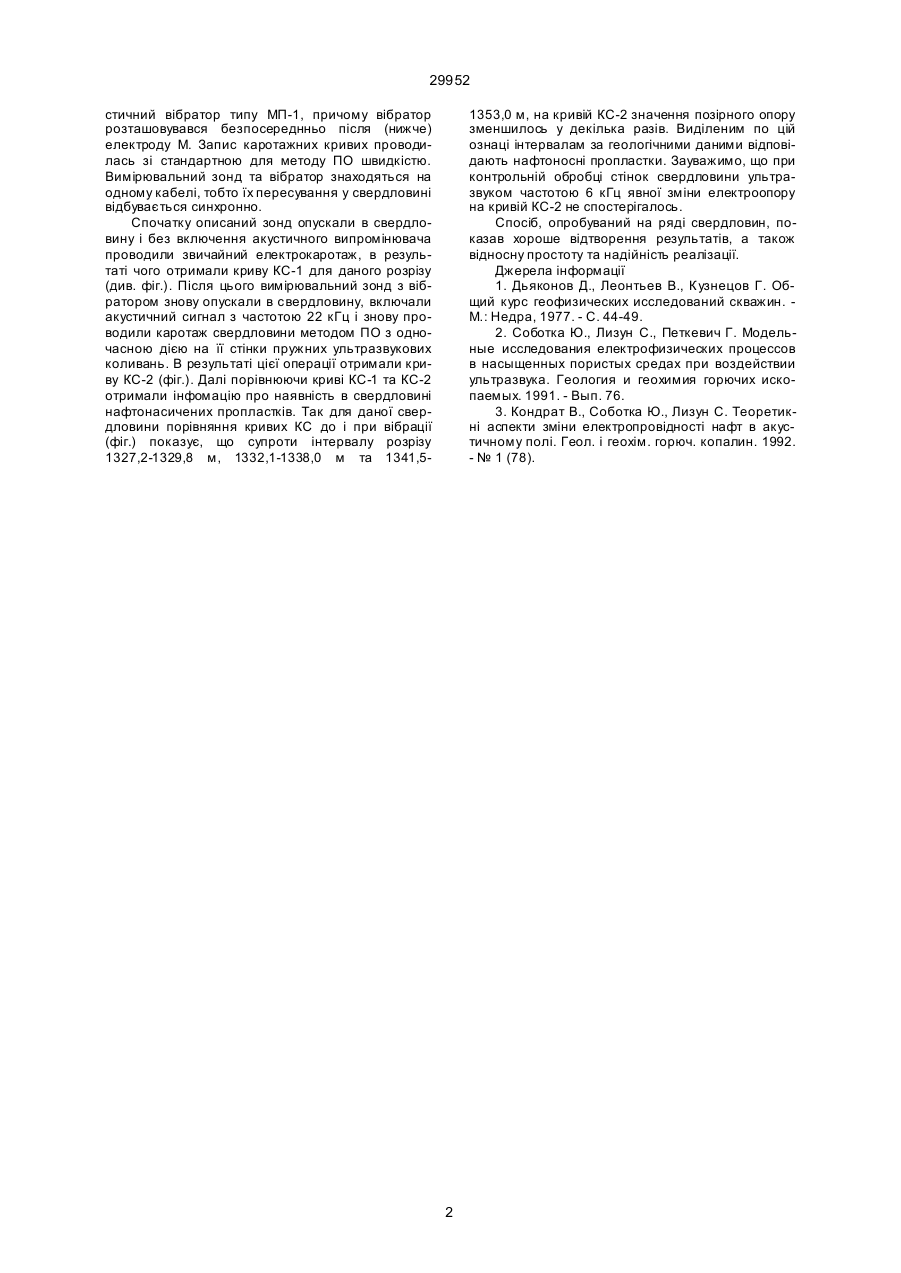

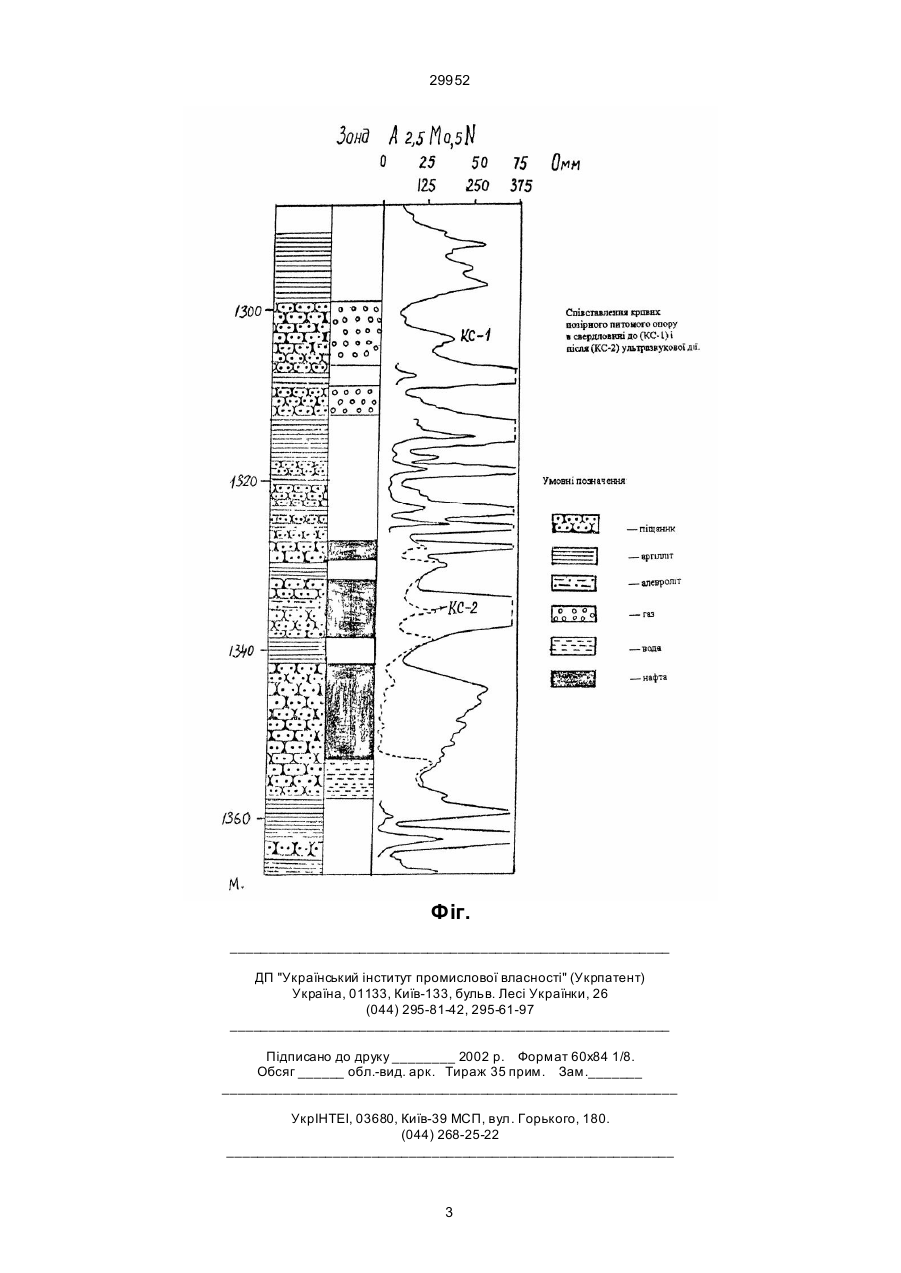

Спосіб вібро-електрокаротажу, що включає вимірювання величини позірного (уявного) опору (ПО) вздовж свердловини та запис кривої його 29952 стичний вібратор типу МП-1, причому вібратор розташовувався безпосереднньо після (нижче) електроду М. Запис каротажних кривих проводилась зі стандартною для методу ПО швидкістю. Вимірювальний зонд та вібратор знаходяться на одному кабелі, тобто їх пересування у свердловині відбувається синхронно. Спочатку описаний зонд опускали в свердловину і без включення акустичного випромінювача проводили звичайний електрокаротаж, в результаті чого отримали криву КС-1 для даного розрізу (див. фіг.). Після цього вимірювальний зонд з вібратором знову опускали в свердловину, включали акустичний сигнал з частотою 22 кГц і знову проводили каротаж свердловини методом ПО з одночасною дією на її стінки пружних ультразвукових коливань. В результаті цієї операції отримали криву КС-2 (фіг.). Далі порівнюючи криві КС-1 та КС-2 отримали інфомацію про наявність в свердловині нафтонасичених пропластків. Так для даної свердловини порівняння кривих КС до і при вібрації (фіг.) показує, що супроти інтервалу розрізу 1327,2-1329,8 м, 1332,1-1338,0 м та 1341,5 1353,0 м, на кривій КС-2 значення позірного опору зменшилось у декілька разів. Виділеним по цій ознаці інтервалам за геологічними даними відповідають нафтоносні пропластки. Зауважимо, що при контрольній обробці стінок свердловини ультразвуком частотою 6 кГц явної зміни електроопору на кривій КС-2 не спостерігалось. Спосіб, опробуваний на ряді свердловин, показав хороше відтворення результатів, а також відносну простоту та надійність реалізації. Джерела інформації 1. Дьяконов Д., Леонтьев В., Кузнецов Г. Общий курс геофизических исследований скважин. М.: Недра, 1977. - С. 44-49. 2. Соботка Ю., Лизун С., Петкевич Г. Модельные исследования електрофизических процессов в насыщенных пористых средах при воздействии ультразвука. Геология и геохимия горючих ископаемых. 1991. - Вып. 76. 3. Кондрат В., Соботка Ю., Лизун С. Теоретикні аспекти зміни електропровідності нафт в акустичному полі. Геол. і геохім. горюч. копалин. 1992. - № 1 (78). 2 29952 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
