Свердловинна штангова насосна установка для видобутку високов’язких нафт

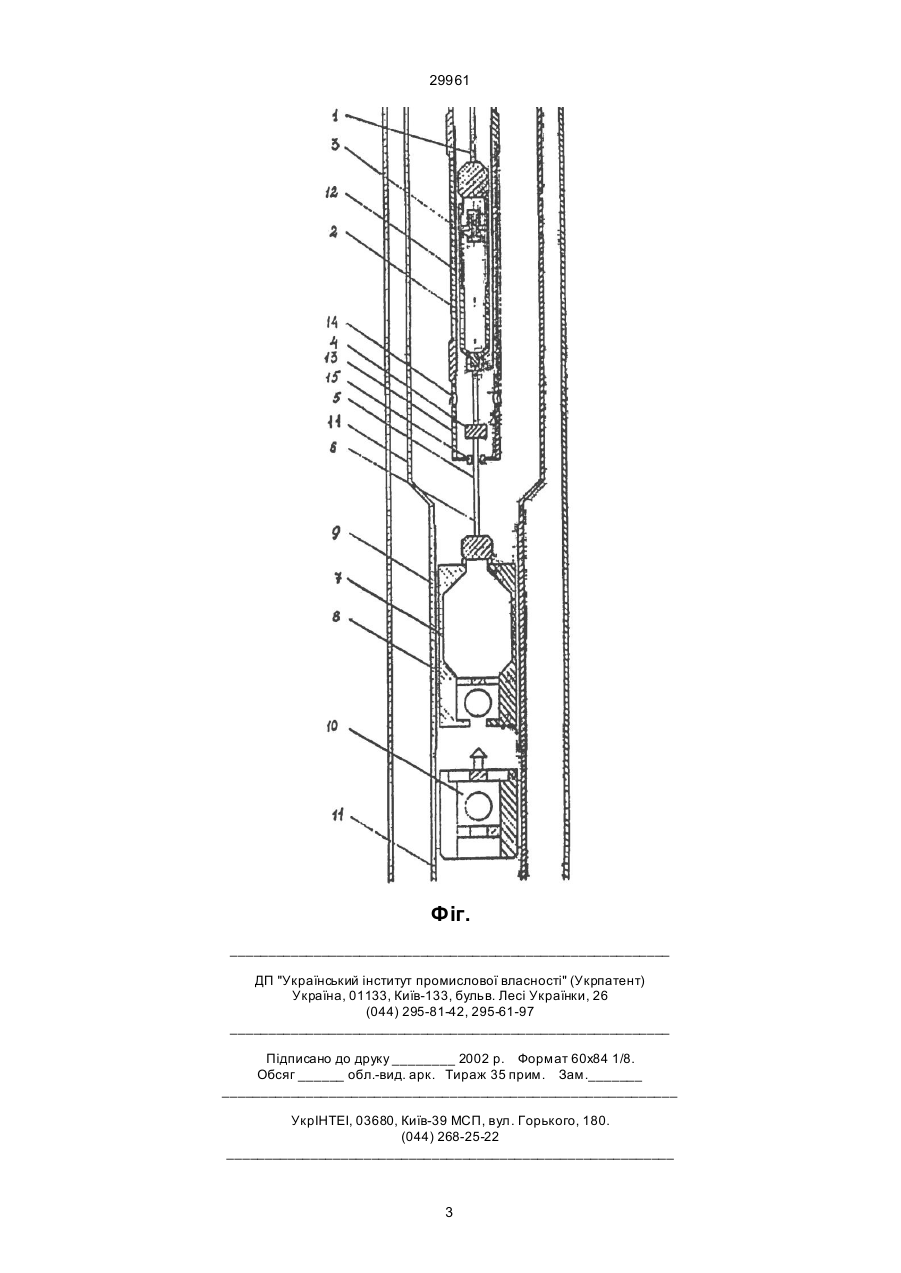

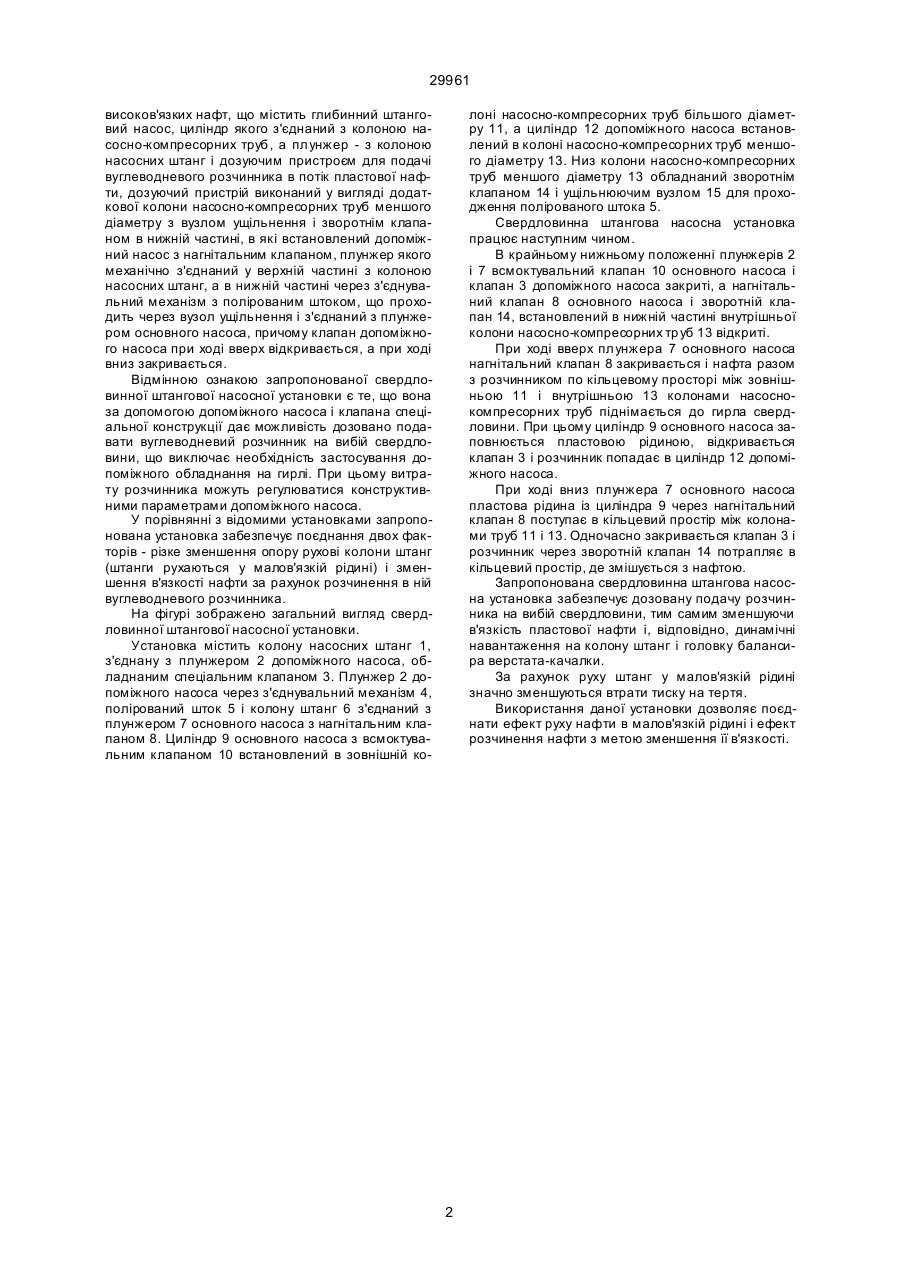

Свердловинна штангова насосна установка для видобутку високов'язких нафт, що містить глибинний штанговий насос, циліндр якого з'єднаний з колоною насосно-компресорних труб, а плунжер - з колоною насосних штанг і дозувальним пристроєм для подачі вуглеводневого розчинника в 29961 високов'язких нафт, що містить глибинний штанговий насос, циліндр якого з'єднаний з колоною насосно-компресорних труб, а плунжер - з колоною насосних штанг і дозуючим пристроєм для подачі вуглеводневого розчинника в потік пластової нафти, дозуючий пристрій виконаний у вигляді додаткової колони насосно-компресорних труб меншого діаметру з вузлом ущільнення і зворотнім клапаном в нижній частині, в які встановлений допоміжний насос з нагнітальним клапаном, плунжер якого механічно з'єднаний у верхній частині з колоною насосних штанг, а в нижній частині через з'єднувальний механізм з полірованим штоком, що проходить через вузол ущільнення і з'єднаний з плунжером основного насоса, причому клапан допоміжного насоса при ході вверх відкривається, а при ході вниз закривається. Відмінною ознакою запропонованої свердловинної штангової насосної установки є те, що вона за допомогою допоміжного насоса і клапана спеціальної конструкції дає можливість дозовано подавати вуглеводневий розчинник на вибій свердловини, що виключає необхідність застосування допоміжного обладнання на гирлі. При цьому витрату розчинника можуть регулюватися конструктивними параметрами допоміжного насоса. У порівнянні з відомими установками запропонована установка забезпечує поєднання двох факторів - різке зменшення опору рухові колони штанг (штанги рухаються у малов'язкій рідині) і зменшення в'язкості нафти за рахунок розчинення в ній вуглеводневого розчинника. На фігурі зображено загальний вигляд свердловинної штангової насосної установки. Установка містить колону насосних штанг 1, з'єднану з плунжером 2 допоміжного насоса, обладнаним спеціальним клапаном 3. Плунжер 2 допоміжного насоса через з'єднувальний механізм 4, полірований шток 5 і колону штанг 6 з'єднаний з плунжером 7 основного насоса з нагнітальним клапаном 8. Циліндр 9 основного насоса з всмоктувальним клапаном 10 встановлений в зовнішній ко лоні насосно-компресорних труб більшого діаметру 11, а циліндр 12 допоміжного насоса встановлений в колоні насосно-компресорних труб меншого діаметру 13. Низ колони насосно-компресорних труб меншого діаметру 13 обладнаний зворотнім клапаном 14 і ущільнюючим вузлом 15 для проходження полірованого штока 5. Свердловинна штангова насосна установка працює наступним чином. В крайньому нижньому положенні плунжерів 2 і 7 всмоктувальний клапан 10 основного насоса і клапан 3 допоміжного насоса закриті, а нагнітальний клапан 8 основного насоса і зворотній клапан 14, встановлений в нижній частині внутрішньої колони насосно-компресорних тр уб 13 відкриті. При ході вверх плунжера 7 основного насоса нагнітальний клапан 8 закривається і нафта разом з розчинником по кільцевому просторі між зовнішньою 11 і внутрішньою 13 колонами насоснокомпресорних труб піднімається до гирла свердловини. При цьому циліндр 9 основного насоса заповнюється пластовою рідиною, відкривається клапан 3 і розчинник попадає в циліндр 12 допоміжного насоса. При ході вниз плунжера 7 основного насоса пластова рідина із циліндра 9 через нагнітальний клапан 8 поступає в кільцевий простір між колонами труб 11 і 13. Одночасно закривається клапан 3 і розчинник через зворотній клапан 14 потрапляє в кільцевий простір, де змішується з нафтою. Запропонована свердловинна штангова насосна установка забезпечує дозовану подачу розчинника на вибій свердловини, тим самим зменшуючи в'язкість пластової нафти і, відповідно, динамічні навантаження на колону штанг і головку балансира верстата-качалки. За рахунок руху штанг у малов'язкій рідині значно зменшуються втрати тиску на тертя. Використання даної установки дозволяє поєднати ефект руху нафти в малов'язкій рідині і ефект розчинення нафти з метою зменшення її в'язкості. 2 29961 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
