Свердловинна штангова насосна установка двосторонньої дії

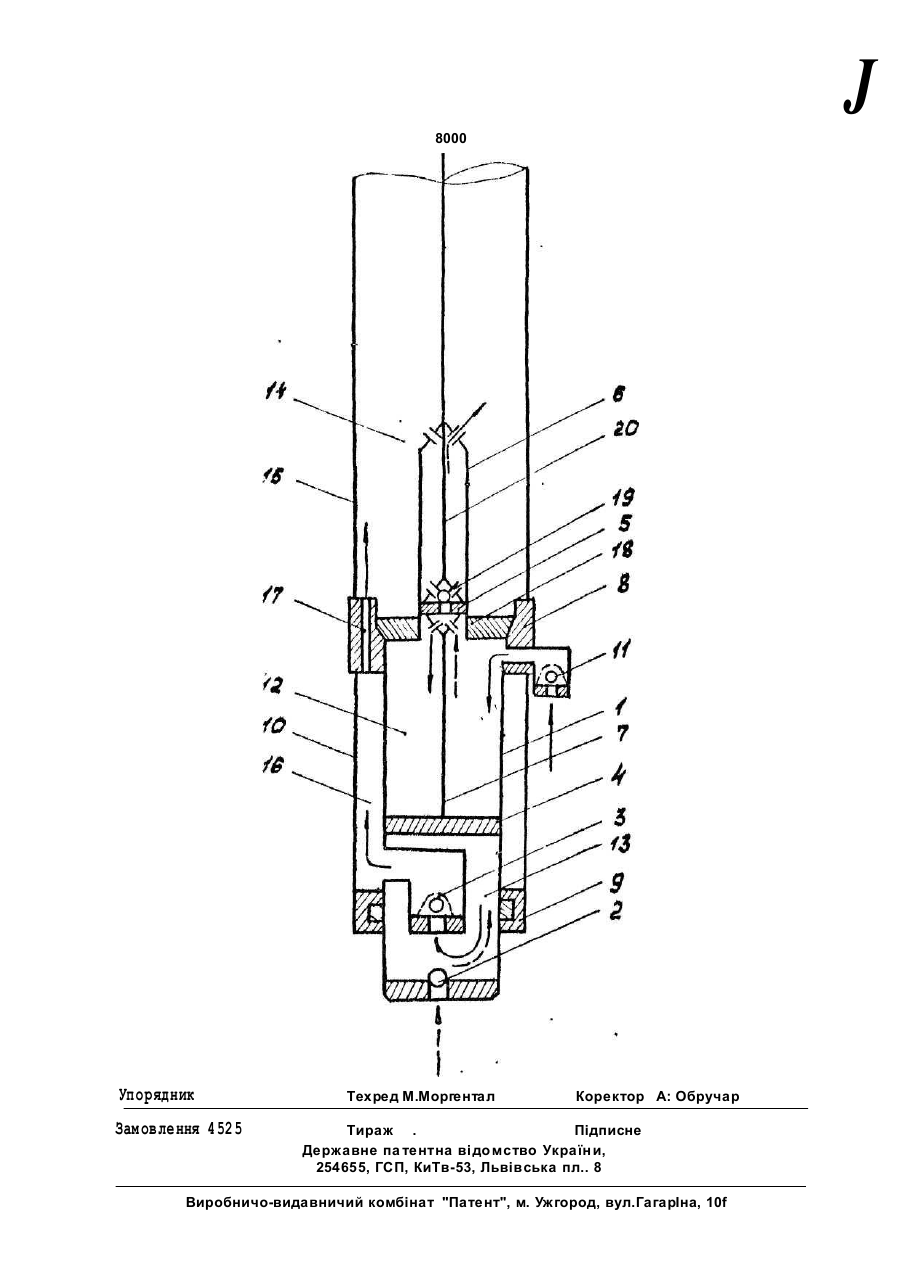

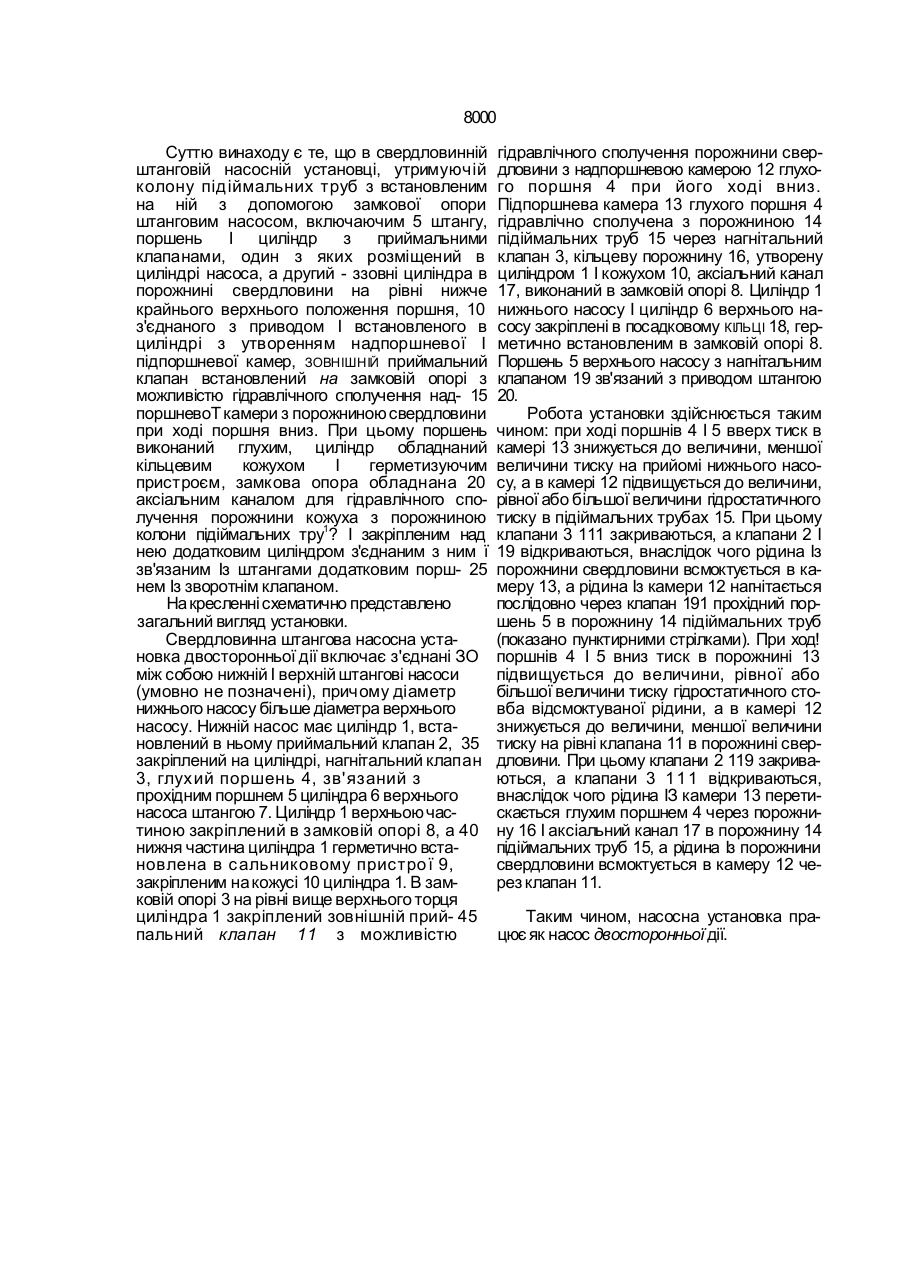

Свердловинна штангова насосна уста новка двосторонньої дії, яка містить колону підіймальних труб з встановленим на ній з допомогою замковоТ опори штанговим насо сом, включаючим штангу, поршень І циліндр з приймальними клапанами, один Із яких розміщений в циліндрі насоса, а другий ззовні циліндра в порожнині свердловини на рівні нижче крайнього верхнього положення поршня, зв'язаного з приводом І встановленого в циліндрі з утворенням иадпоршневої \ підпоршневої камер, яка в І др і з н я є т ь с я тим, що ЗОВНІШНІЙ приймальний клапан встановлений в замковій опорі з можливістю гідравлічного сполучення надпоршневоТ камери з порожниною свердловини при ході поршня вниз, при цьому поршень виконаний глухим, циліндр обладнани й кільцевим кожухо м І герметизуючим пристроєм, замкова опора обладнана аксіальним каналом для сполучення порожнини кожуха з порожниною колони підіймальних труб І закріпленим над нею додатковим циліндром, сполученим з ним І з'єднаним зі штангою додатковим поршнем Із зворотнім клапаном. Винахід відноситься до техніки видобутку нафти, зокрема, до свердловинних штангових насосів двосторонньої дії, І може бути використаний для видобутку нафти Із нафтових свердловин. Найбільш близьким до заявленої установки є свердловинний штанговий н*»сос, включаючий закріплений на колоні підіймальних труб корпус з встановленим в ньому циліндром І поршень з нагнітальним клапаном, приймальні клапани, один Із яких розміщений в циліндрі насоса, а другий ззовні циліндра в порожнині свердловини на рівні нижче крайнього верхнього положення поршня, зв'язаного з привідом І вста новленого в циліндрі з утворенням надпоршневої І підпоршневої камер [1]. В цьому насосі приймальний клапан, закріплений ззовні на циліндрі насоса, що виключає можливість його виконання у вставному варіанті, приводить до збільшення експлуатаційних затрат, ускладнює спуско-підіймальні операції, В основу винаходу покладено завдання створити таку свердловинну штангову насосну установку двосторонньої дії* в якій введення нових елементів І їх взаємне розміщення дало б можливість виконати установку у вставному варіанті І за рахунок цього спростити її експлуатацію. С > 00 о о о О 8000 Суттю винаходу є те, що в свердловинній штанговій насосній установці, утримуючій колону підіймальних труб з встановленим на ній з допомогою замкової опори штанговим насосом, включаючим 5 штангу, поршень І циліндр з приймальними клапанами, один з яких розміщений в циліндрі насоса, а другий - ззовні циліндра в порожнині свердловини на рівні нижче крайнього верхнього положення поршня, 10 з'єднаного з приводом І встановленого в циліндрі з утворенням надпоршневої І підпоршневої камер, ЗОВНІШНІЙ приймальний клапан встановлений на замковій опорі з можливістю гідравлічного сполучення над- 15 поршневоТ камери з порожниною свердловини при ході поршня вниз. При цьому поршень виконаний глухим, циліндр обладнаний кільцевим кожухом І герметизуючим пристроєм, замкова опора обладнана 20 аксіальним каналом для гідравлічного сполучення порожнини кожуха з порожниною колони підіймальних тру1? І закріпленим над нею додатковим циліндром з'єднаним з ним ї зв'язаним Із штангами додатковим порш- 25 нем Із зворотнім клапаном. На кресленні схематично представлено загальний вигляд установки. Свердловинна штангова насосна установка двосторонньої дії включає з'єднані ЗО між собою нижній І верхній штангові насоси (умовно не позначені), причому діаметр нижнього насосу більше діаметра верхнього насосу. Нижній насос має циліндр 1, встановлений в ньому приймальний клапан 2, 35 закріплений на циліндрі, нагнітальний клапан 3, глухий поршень 4, зв'язаний з прохідним поршнем 5 циліндра 6 верхнього насоса штангою 7. Циліндр 1 верхньою частиною закріплений в замковій опорі 8, а 40 нижня частина циліндра 1 герметично встановлена в с альниковому пристро ї 9, закріпленим на кожусі 10 циліндра 1. В замковій опорі 3 на рівні вище верхнього торця циліндра 1 закріплений зовнішній прий- 45 пальний клапан 11 з можливістю гідравлічного сполучення порожнини свердловини з надпоршневою камерою 12 глухого поршня 4 при його ході вниз. Підпоршнева камера 13 глухого поршня 4 гідравлічно сполучена з порожниною 14 підіймальних труб 15 через нагнітальний клапан 3, кільцеву порожнину 16, утворену циліндром 1 І кожухом 10, аксіальний канал 17, виконаний в замковій опорі 8. Циліндр 1 нижнього насосу І циліндр 6 верхнього насосу закріплені в посадковому КІЛЬЦІ 18, герметично встановленим в замковій опорі 8. Поршень 5верхнього насосу з нагнітальним клапаном 19 зв'язаний з приводом штангою 20. Робота установки здійснюється таким чином: при ході поршнів 4 І 5 вверх тиск в камері 13 знижується до величини, меншої величини тиску на прийомі нижнього насосу, а в камері 12 підвищується до величини, рівної або більшої величини гідростатичного тиску в підіймальних трубах 15. При цьому клапани 3 111 закриваються, а клапани 2 І 19 відкриваються, внаслідок чого рідина Із порожнини свердловини всмоктується в камеру 13, а рідина Із камери 12 нагнітається послідовно через клапан 191 прохідний поршень 5 в порожнину 14 підіймальних труб (показано пунктирними стрілками). При ход! поршнів 4 І 5 вниз тиск в порожнині 13 підвищується до величини, рівної або більшої величини тиску гідростатичного стовба відсмоктуваної рідини, а в камері 12 знижується до величини, меншої величини тиску на рівні клапана 11 в порожнині свердловини. При цьому клапани 2 119 закриваються, а клапани 3 1 1 1 відкриваються, внаслідок чого рідина ІЗ камери 13 перетискається глухим поршнем 4 через порожнину 16 І аксіальний канал 17 в порожнину 14 підіймальних труб 15, а рідина Із порожнини свердловини всмоктується в камеру 12 через клапан 11. Таким чином, насосна установка працює як насос двосторонньої дії. J 8000 Упорядник Замовлення 4525 Техред М.Моргентал Коректор А: Обручар Тираж . Підписне Державне па тентна ві домство України, 254655, ГСП, КиТв-53, Львівська пл.. 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 10f
