Спосіб розробки рудних родовищ

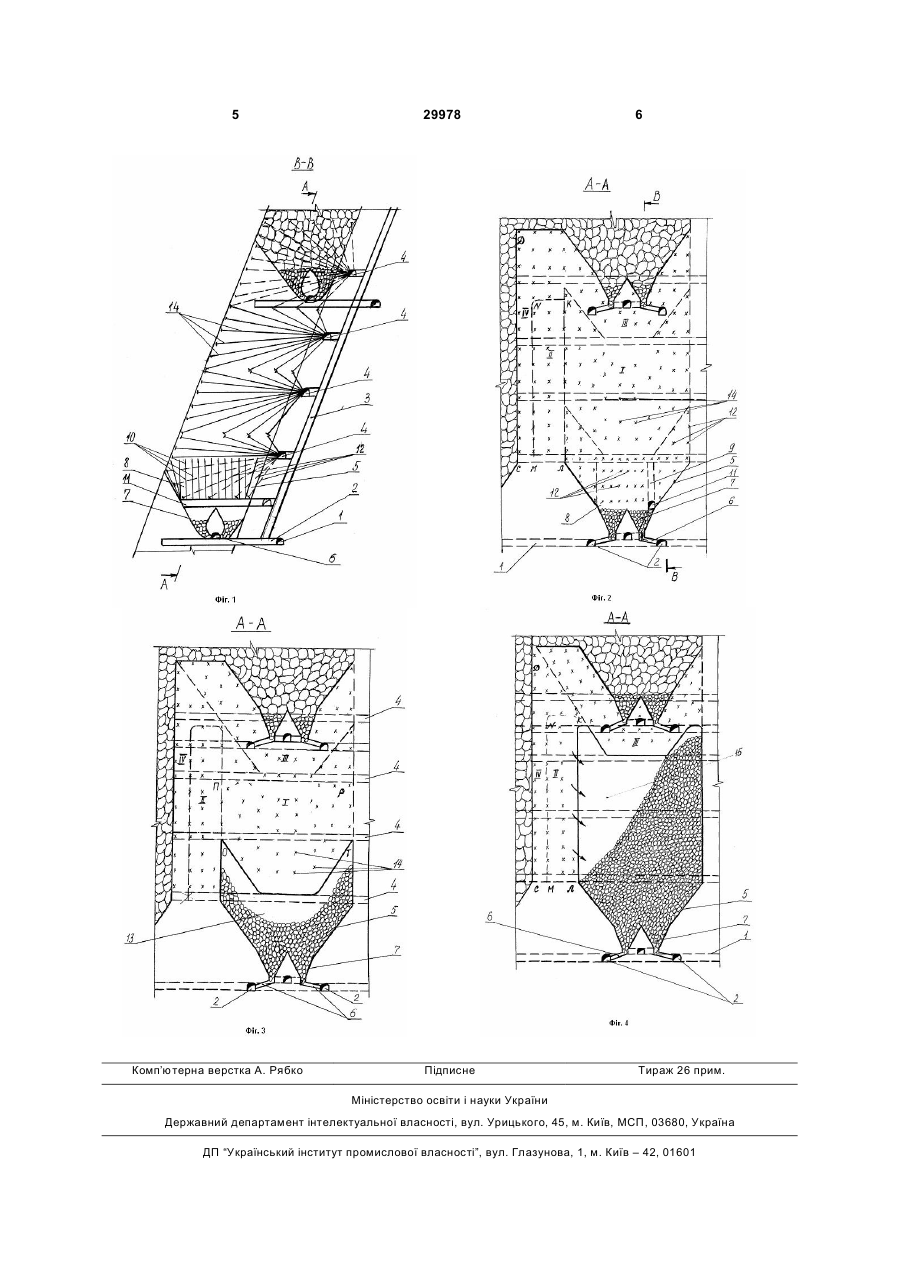

1. Спосіб розробки рудних родовищ, що включає виймання запасів поверху блоками з поділенням їх на камери, міжкамерні цілики та стелини, свердловинну відбійку верхньої частини блока в межах камери з наступним обваленням стелини, міжкамерних ціликів і налягаючих порід, магазинуванням цих запасів з наступним послідовним їх випуском через щілину та воронки випуску днища блока, який відрізняється тим, що запаси руди розбурюють з підповерхових бурових виробок лежачого боку, формують похилий під кутом, більшим природного укосу днища, як навхрест простягання, так і за простяганням, утворюють компенсаційну щілину для першого обвалюваного 3 крилого фронту обвалення руди, орієнтованого по вертикалі та взаємопов'язаного порядку обвалення руди, її магазинування та випуску, що дозволяє підвищити ефективність розробки родовищ за рахунок поліпшення показників випуску рудної маси та зниження витрат на формування виробок для її випуску. Поставлена задача досягається тим, що згідно способу розробки рудних родовищ, який включає виймання запасів поверху блоками з поділенням їх на камери, міжкамерні цілики та стелини, свердловинну відбійку верхньої частини блоку в межах камери з наступним обваленням стелини, міжкамерних ціликів і налягаючих порід, магазинуванням цих запасів з наступним послідовним їх випуском через щілину та воронки випуску днища блоку. Згідно корисної моделі запаси руди розбурюють з підповерхових бурових виробок лежачого боку, формують похилий під кутом більшим природного укіс днища як навхрест простягання, так і за простяганням, утворюють компенсаційну щілину для першого обвалюваємого вертикальними шарами двокрилого похилого під кутом природного укосу підповерху, виконують частковий випуск обваленої при цьому рудної маси, та наступних підповерхів камерного запасу, причому, останні обвалюють в межах підповерху двокрилими шарами на компенсаційний простір такої ж форми, магазинують запаси відбитої руди і забезпечують тимчасове підтримання оточуючих порід, здійснюють випуск рудної маси з воронок з боку камерного цілика, який відпрацьовується, відбивають запаси частини цього цілика на утворений компенсаційний простір, виконують масовий випуск замагазинованої рудної маси з камери, обвалюють та випускають запаси стелини та залишеної частини міжкамерного цілика. Для підвищення показників видобування руди, відбійка запасів камери ведеться похилими шарами за простяганням почергово зі сторони раніше відпрацьованого блоку та блоку який готують до виймання, на утворений частковим випуском похилий компенсаційний простір. На Фіг.1 показано вертикальну проекцію навхрест простягання з похилим днищем, підсічкою та схемами розбурюванням; на Фіг.2 - вертикальна проекція за простяганням з похилим днищем, розбурений віялами свердловин рудний масив, контури запасів стелини та міжкамерного цілика; на Фіг.3 - те ж саме з обваленими запасами, двокрилим компенсаційним простором після часткового випуску обваленої руди першого підповерху; на Фіг.4 - те ж саме з обваленими запасами камери та утвореним після часткового випуску цих запасів компенсаційним простором для відбійки частини міжкамерного цілика. Спосіб виконується наступним чином. Поверх відпрацьовують блоками, які поділяють на камери, стелини та міжкамерні цілики. Причому, міжкамерний цілик СДКЛ поділяють на дві 29978 4 частини II - MNKЛ і IV - CDKNM. Виймають запаси блоку за такої послідовності: камери (І), частини міжкамерного цілика (II), а потім з уповільненням стелини (III) і огороджуючого цілика (IV). Конструктивні параметри стелини розробки визначають згідно діючих методичних вказівок, причому, розміри міжкамерного цілика СДКЛ розрахувають на весь термін відпрацювання блоку, а огороджуючого - CDKNM - на термін масового випуску замагазинованих запасів камери І. Підготовку блоку виконують шляхом проведення відкотного штреку 1, ортів-заїздів 2, блокового підняттєвого 3, бурових штреків 4. Готують похиле під кутом, більшим природного укосу, днище блоку як у проекції навхрест простягання, так і за простяганням. Для цього проходять доставочні виробки 6, воронки 7, компенсаційну щілину 8. Останню утворюють шляхом проведення відрізного підняттєвого 9, його розширення свердловинами 10, які вибурюють з підсічного орту 11 та відбійкою свердловин 12 так, щоб компенсація у проекції за простяганням після випуску частини руди мала вигляд двокрилого простору 13. Причому, вертикальні віяла свердловин 12 відбивають на попередньо утворену щілину над воронками 7 (Фіг.1-2). Такий компенсацій ний простір забезпечує відбійку наступних шарів рудного масиву камери в межах ОПРТ при підтриманні замагазинованою рудою оточуючих порід. Для відбійки зазначених запасів камери свердловини 14 у віялах комутують так, щоб шар відбійки мав вигляд двокрилого масиву руди (Фіг.3). Після відбійки рудних запасів камери (І) до стелини (III) замагазиновану рудну масу частково випускають через воронки, що розташовані з боку раніше відпрацьованого блоку так, щоб забезпечити компенсаційний простір (15) для відбійки частини міжкамерного цілика MNKЛ (Фіг.4). Після відбійки цих запасів замагазиновану руду масово випускають. З уповільненням відбивають запаси стелини III та огороджуючого цілика IV та проводять випуск відбитої руди. Для підвищення показників видобування руди, відбійка запасів камери ведеться похилими шарами за простяганням почергово зі сторони раніше відпрацьованого блоку та блоку який готують до виймання, на утворений частковим випуском похилий компенсаційний простір. Впровадження запропонованого способу розробки родовищ дозволяє знизити витрати на проведення підготовчо-нарізних робіт за рахунок ефективних схем розбурення масиву, оригінальних конструкцій днища блоку та компенсаційного простору. Оптимальна технологія відпрацювання міжкамерного цілика дозволяє знизити втрати та розубоження руди. Крім того, запропонована технологічна схема відпрацювання запасів блоку розширює область застосування камерних систем розробки. 5 Комп’ютерна верстка А. Рябко 29978 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
