Холоднокатаний профіль для колекторів електричних машин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 29979

Опубліковано: 11.02.2008

Автор: Клімєнко Міхаіл Валєрьєвіч

Завантажити PDF файл.

Формула / Реферат

олово

0,1-0,24

срібло

0,02-0,08

фосфор

до 0,015

домішки

до 0,2

мідь

решта.

2. Холоднокатаний профіль для колекторів електричних машин за п. 1, який відрізняється тим, що максимальний вміст у домішках інших елементів становить у відсотках відносно загальної маси сплаву:

свинець

не більше 0,01

залізо

не більше 0,02

вісмут

не більше 0,003

сірка

не більше 0,01

кисень

не більше 0,01,

при загальному вмісті домішок не більше 0,2 %.

Текст

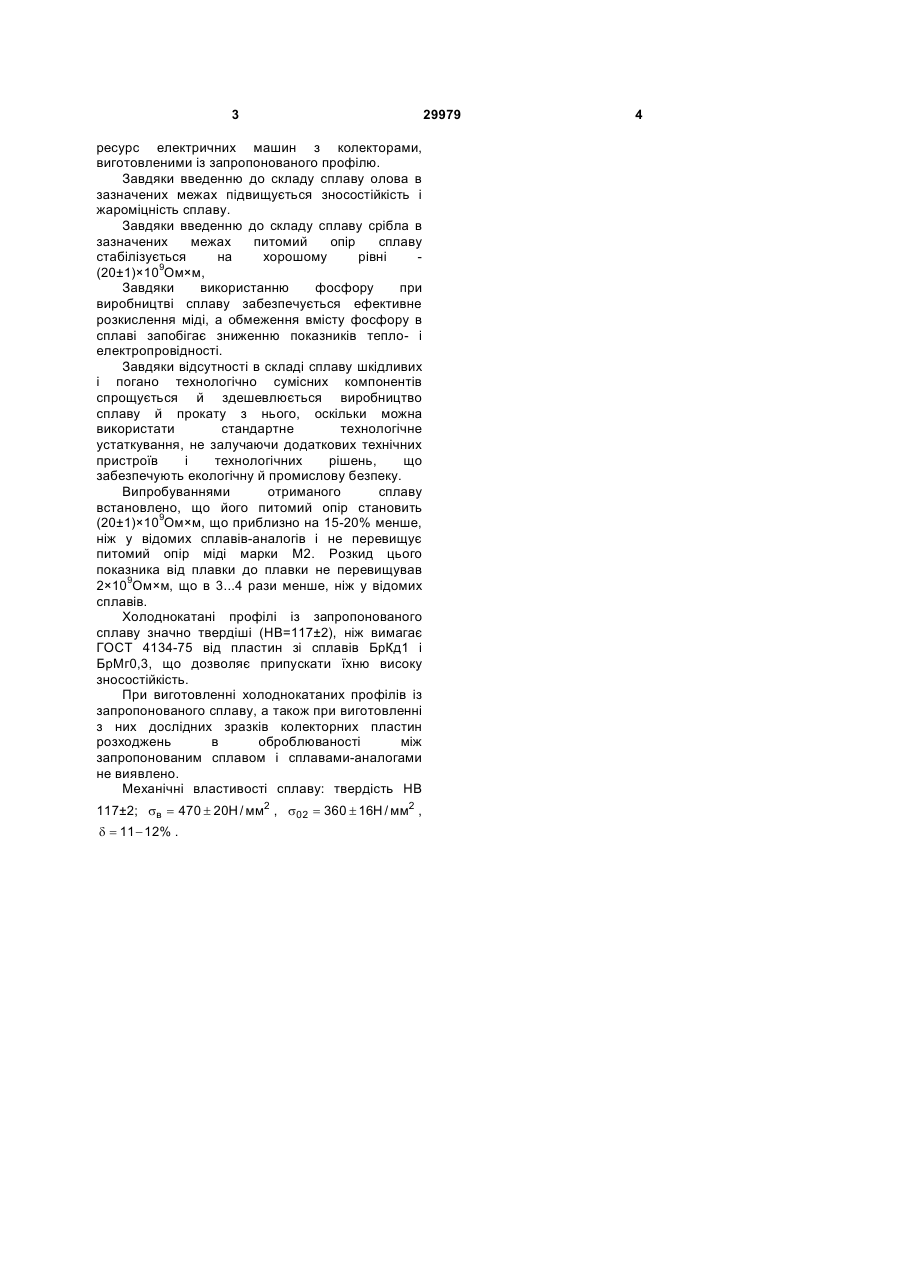

1. Холоднокатаний профіль для колекторів електричних машин, що має в поперечному перерізі вигляд рівнобедреної трапеції, який відрізняється тим, що він виготовлений зі сплаву, що містить компоненти в наступному співвідношенні, мас. %: олово 0,1-0,24 срібло 0,02-0,08 3 ресурс електричних машин з колекторами, виготовленими із запропонованого профілю. Завдяки введенню до складу сплаву олова в зазначених межах підвищується зносостійкість і жароміцність сплаву. Завдяки введенню до складу сплаву срібла в зазначених межах питомий опір сплаву стабілізується на хорошому рівні (20±1)×109Ом×м, Завдяки використанню фосфору при виробництві сплаву забезпечується ефективне розкислення міді, а обмеження вмісту фосфору в сплаві запобігає зниженню показників тепло- і електропровідності. Завдяки відсутності в складі сплаву шкідливих і погано технологічно сумісних компонентів спрощується й здешевлюється виробництво сплаву й прокату з нього, оскільки можна використати стандартне технологічне устаткування, не залучаючи додаткових технічних пристроїв і технологічних рішень, що забезпечують екологічну й промислову безпеку. Випробуваннями отриманого сплаву встановлено, що його питомий опір становить (20±1)×109Ом×м, що приблизно на 15-20% менше, ніж у відомих сплавів-аналогів і не перевищує питомий опір міді марки М2. Розкид цього показника від плавки до плавки не перевищував 2×109Ом×м, що в 3...4 рази менше, ніж у відомих сплавів. Холоднокатані профілі із запропонованого сплаву значно твердіші (НВ=117±2), ніж вимагає ГОСТ 4134-75 від пластин зі сплавів БрКд1 і БрМг0,3, що дозволяє припускати їхню високу зносостійкість. При виготовленні холоднокатаних профілів із запропонованого сплаву, а також при виготовленні з них дослідних зразків колекторних пластин розходжень в оброблюваності між запропонованим сплавом і сплавами-аналогами не виявлено. Механічні властивості сплаву: твердість НВ 117±2; sв = 470 ± 20Н / мм2 , s02 = 360 ± 16Н / мм2 , d = 11- 12% . 29979 4

Дивитися

Додаткова інформація

Назва патенту англійською

Cold-rolled design of section for electrical machines collectors

Автори англійською

Klimienko Mikhail Valierievich

Назва патенту російською

Холоднокатаный профиль для коллекторов электрических машин

Автори російською

Клименко Михаил Валерьевич

МПК / Мітки

МПК: C22C 9/00

Мітки: електричних, холоднокатаний, профіль, машин, колекторів

Код посилання

<a href="https://ua.patents.su/2-29979-kholodnokatanijj-profil-dlya-kolektoriv-elektrichnikh-mashin.html" target="_blank" rel="follow" title="База патентів України">Холоднокатаний профіль для колекторів електричних машин</a>

Подібні патенти
