Панель керування гусеничної машини

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 23761

Опубліковано: 11.06.2007

Автори: Фурсов Олександр Анатолійович, Павленко Сергій Анатолійович, Волосніков Сергій Олександрович, Бобровський Олександр Іванович, Кузнєцов Геннадій Олександрович, Бондар Олександр Іванович

Завантажити PDF файл.

Формула / Реферат

1. Панель керування гусеничної машини, призначена для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів (8), сигналізаторів (4), а також для керування різними системами гусеничної машини за допомогою органів керування (5) і автоматів захисту (6), розташованих на пультах керування (2) та індикації (3), яка відрізняється тим, що органи керування (5) розміщуються на пультах керування (2) відповідними системами та відображають інформацію за допомогою стандартних мнемонічних символів, що являють собою символічне відображення систем, а також мають різні кольори постійного чи мигаючого підсвічування, у залежності від ступеня важливості поданої інформації.

2. Панель керування за п. 1, яка відрізняється тим, що відображення інформації кількісних показників контрольних приладів (8) здійснюється за допомогою дисплея багатофункціонального пульта індикації (7).

Текст

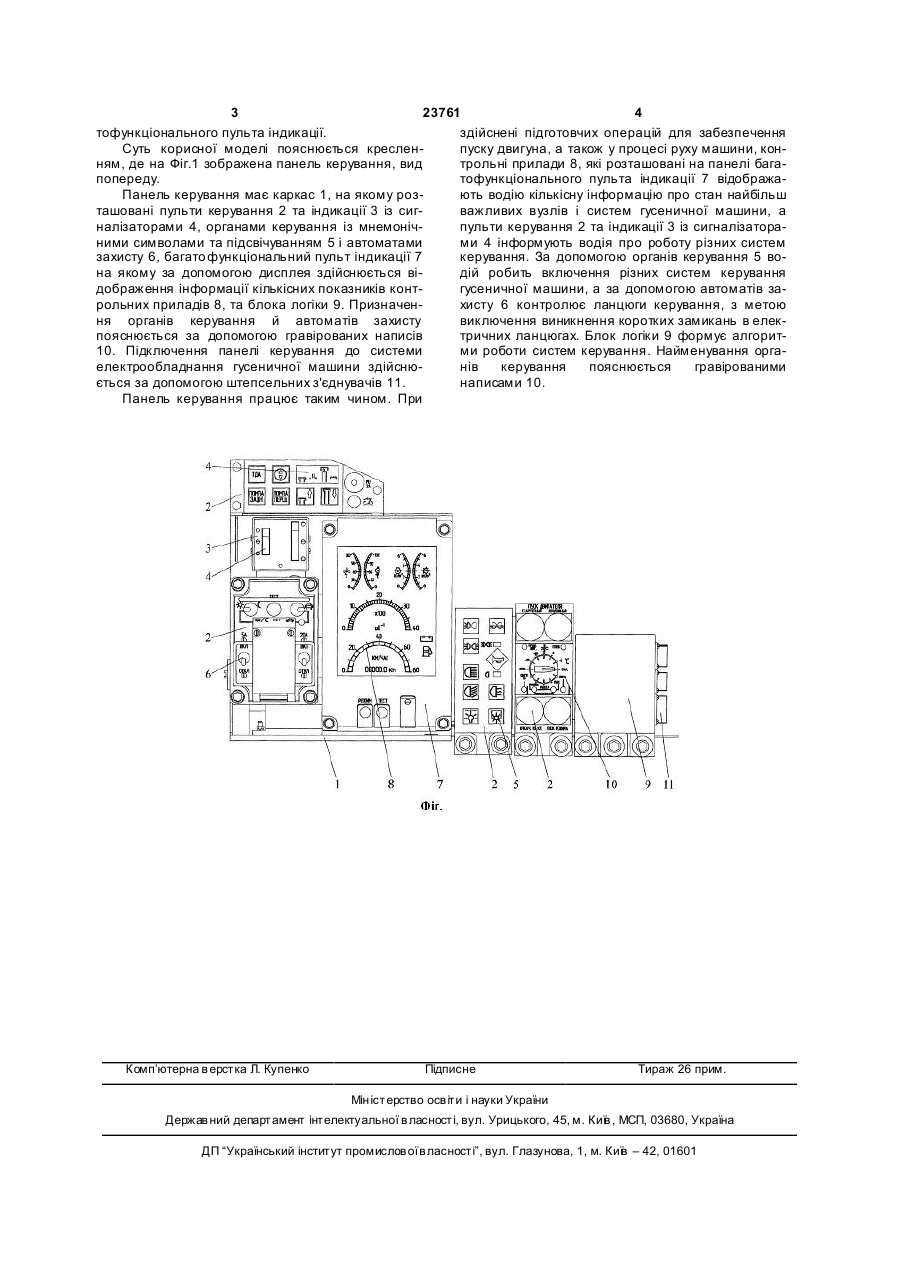

1. Панель керування гусеничної машини, призначена для передачі інформації водію про стан основних агрегатів і систем за допомогою контрольних приладів (8), сигналізаторів (4), а також для 3 23761 4 тофункціонального пульта індикації. здійснені підготовчих операцій для забезпечення Суть корисної моделі пояснюється кресленпуску двигуна, а також у процесі руху машини, конням, де на Фіг.1 зображена панель керування, вид трольні прилади 8, які розташовані на панелі багапопереду. тофункціонального пульта індикації 7 відображаПанель керування має каркас 1, на якому розють водію кількісну інформацію про стан найбільш ташовані пульти керування 2 та індикації 3 із сигважливих вузлів і систем гусеничної машини, а налізаторами 4, органами керування із мнемонічпульти керування 2 та індикації 3 із сигналізатораними символами та підсвічуванням 5 і автоматами ми 4 інформують водія про роботу різних систем захисту 6, багато функціональний пульт індикації 7 керування. За допомогою органів керування 5 вона якому за допомогою дисплея здійснюється відій робить включення різних систем керування дображення інформації кількісних показників контгусеничної машини, а за допомогою автоматів зарольних приладів 8, та блока логіки 9. Призначенхисту 6 контролює ланцюги керування, з метою ня органів керування й автоматів захисту виключення виникнення коротких замикань в елекпояснюється за допомогою гравірованих написів тричних ланцюгах. Блок логіки 9 формує алгорит10. Підключення панелі керування до системи ми роботи систем керування. Найменування оргаелектрообладнання гусеничної машини здійснюнів керування пояснюється гравірованими ється за допомогою штепсельних з'єднувачів 11. написами 10. Панель керування працює таким чином. При Комп’ютерна в ерстка Л. Купенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
