Циліндровий механізм замка

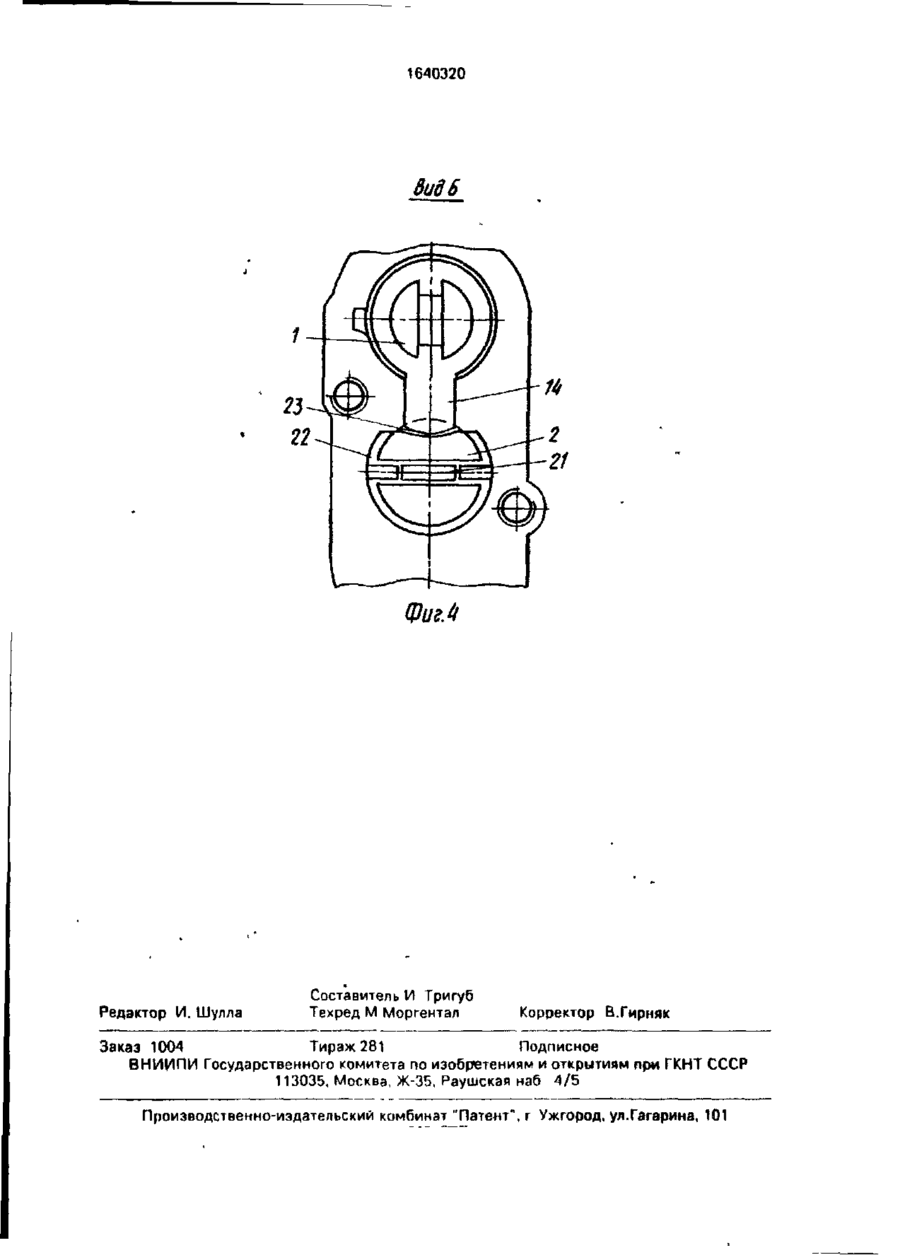

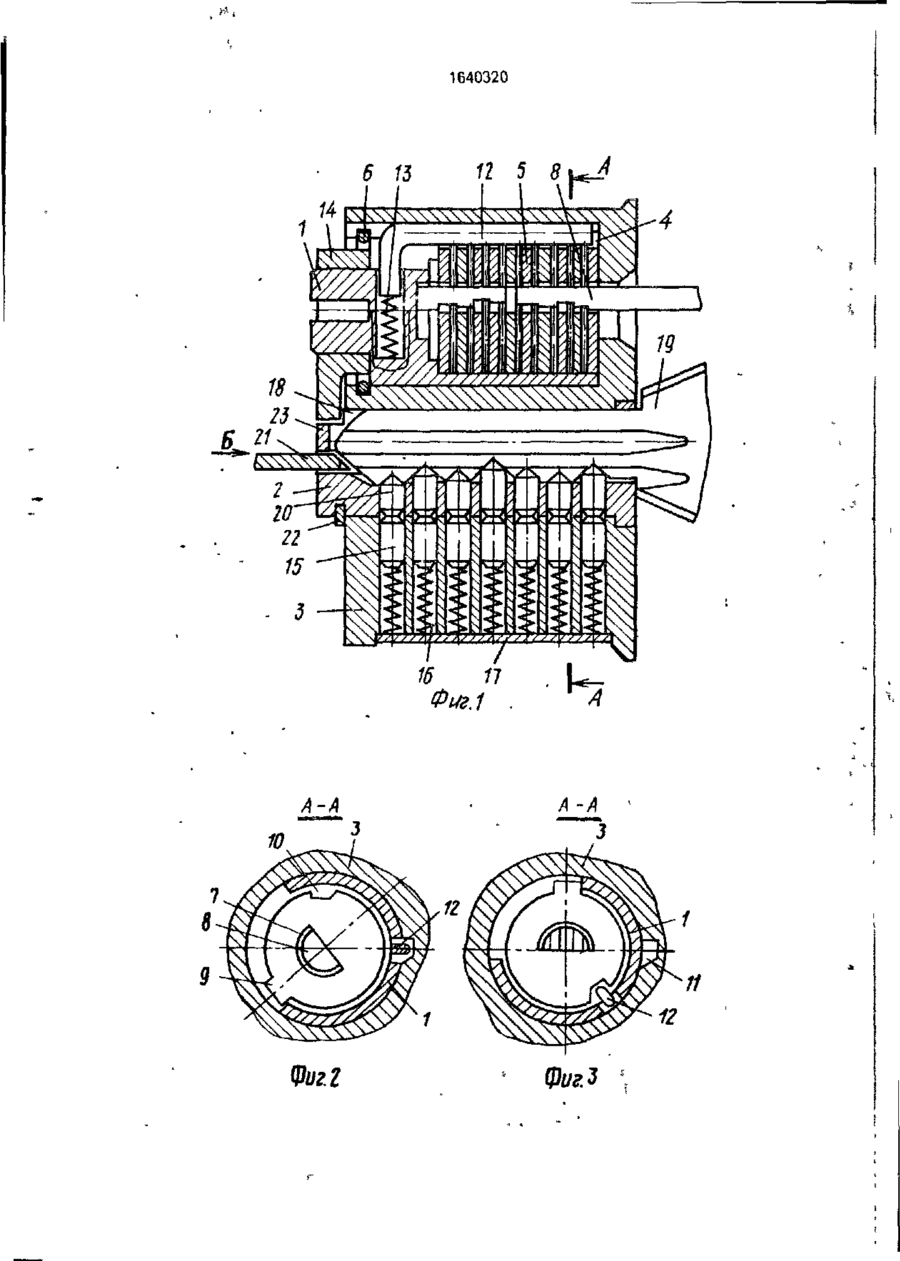

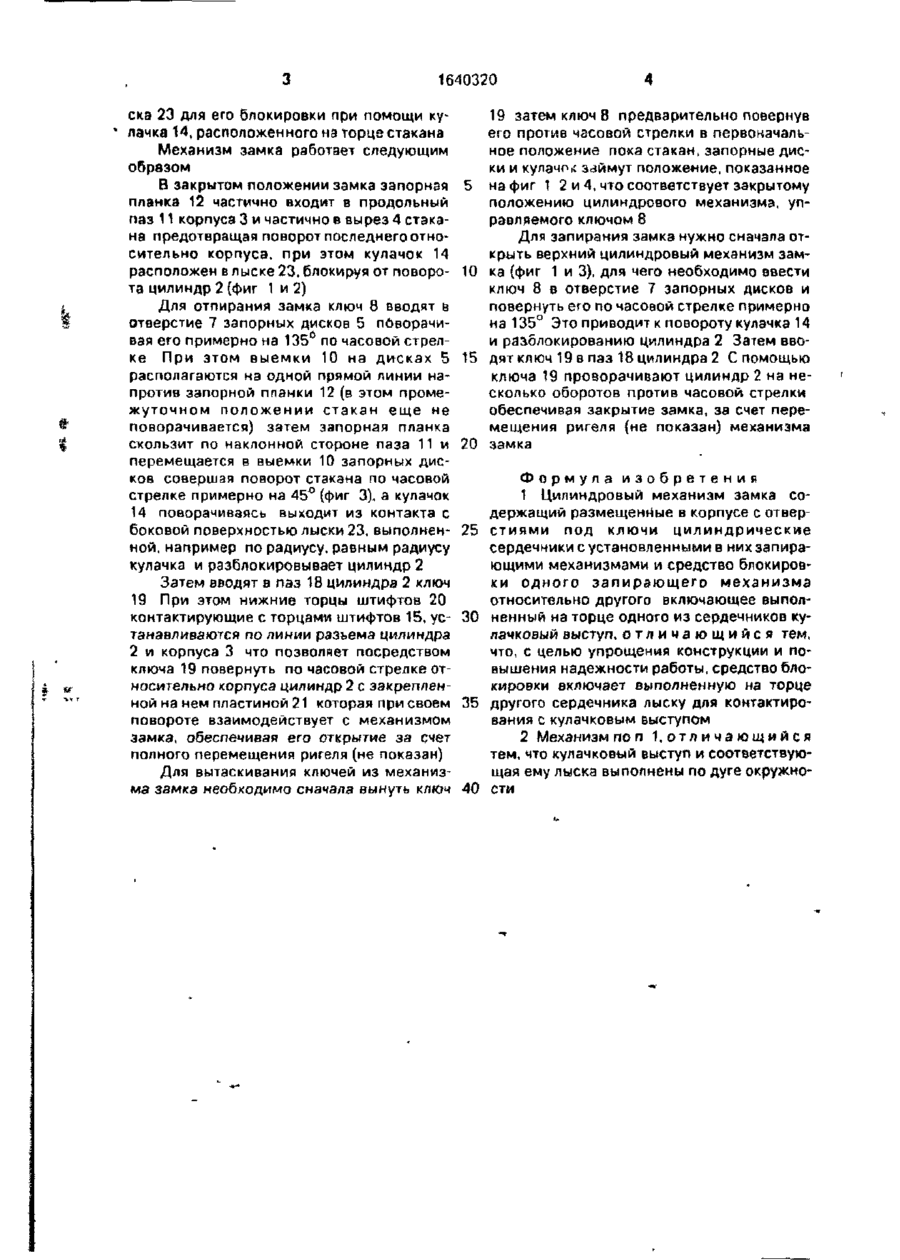

Изобретение относится к запирающим устройствам а именно к двухцилиндровому механизму замка, и позволяет упростить конструкцию и повысить надежность работы. Двухцилиндровый механизм замка содержит два цилиндра, расположенных в корпусе В одном расположен ряд подпружиненных дисков с отверстием под ключ В корпусе и другом цилиндре расположены запирающие подпружиненные штифты На торце одного цилиндра жестко установлен кулачок, который в закрытом положении устанавливается в лыске, выполненной в другом цилиндре для его блокировки 1 э п ф-лы 4 ил Изооретение относится к запирающим устройствам в частности к двухцилиндровому механизму который может быть использован в различных конструкциях замков Целью изобретения является упрощение конструкции и повышение надежности работы На фиг 1 изображен механизм замка, продольный разрез, на фиг 2 - сечение А-А на фиг 1, механизм в закрытом положении, на фиг 3 - то же в открытом положении на фиг. 4 - вид Б на фиг 1 Цилиндровый механизм замка содержит цилиндр 1 выполненный в виде стакана, и цилиндр 2. установленные в корпусе 3 На боковой поверхности стакана размещен продольный вырез 4 В стакане расположен ряд подпружиненных запорных дисков 5 Для ограничения осевого перемещения стакана и поддержания дисков 5 в сжатом состоянии в корпусе 3 установлено стопорное кольцо 6 В центре дисков выполнено полукруглое отверстие 7 для ключа 8 На периферии каждого из дисков 5 имеется выступ 9 для ограничения углового перемещения дисков относительно стакана и выемка 10 Одна сторона выемки направлена радиально а другая наклонно к основанию этой выемки На боковой поверхности отверстия корпуса предназначенного для размещения стакана выполнен продольный паз 11, соответствующий по форме выемкам 10 дисков 5 В вырезе 4 стакана размещена запорная планка 12 для фиксирования стакана относительно корпуса 3 подпружинен ная пружиной 13 На торце стакана жестко установлен кулачок 14 В корпусе 3 расположены также штифты 15 поджимаемые пружинами 16 с помощью планки 17 В цилиндре 2 выполнен продольный паз 18 для ключа 19 В корпусе соосно со штифтами 15 установлены штифты 20 выходящие своими заостренными концами о паз 18 Цилиндр ? вместе с пластиной 21 зафиксирован в корпусе при помощи чеки 22 При повороте цилиндра 2 пластина 21 взаимодействует с механизмом замка На торце цилиндра 2 выполнена лы I о о со о ! 1640320 ска 23 для его блокировки при помощи кулачка 14, расположенного на торце стакана Механизм замка работает следующим образом В закрытом положении замка запорная 5 планка 12 частично входит в продольный паз 11 корпуса 3 и частично в вырез 4 стакана предотвращая поворот последнего относительно корпуса, при этом кулачок 14 расположен в лыске 23, блокируя от поворо- 10 та цилиндр 2 (фиг 1 и 2) Для отпирания замка ключ 8 вводят в отверстие 7 запорных дисков 5 пбворачивая его примерно на 135° по часовой стрелке При этом выемки 10 на дисках 5 15 располагаются на одной прямой линии напротив запорной планки 12 (в этом промежуточном положении стакан еще не поворачивается) затем запорная планка скользит по наклонной стороне паза 11 и 20 перемещается в выемки 10 запорных дисков совершая поворот стакана по часовой стрелке примерно на 45° (фиг 3), а кулачок 14 поворачиваясь выходит из контакта с боковой поверхностью лыски 23, выполнен- 25 ной, например по радиусу, равным радиусу кулачка и рэзблокировывает цилиндр 2 Затем вводят в паз 18 цилиндра 2 ключ 19 При этом нижние торцы штифтов 20 контактирующие с торцами штифтов 15, ус- 30 танавливаются по линии рззьема цилиндра 2 и корпуса 3 что позволяет посредством ключа 19 повернуть по часовой стрелке относительно корпуса цилиндр 2 с закрепленной на нем пластиной 21 которая при своем 35 повороте взаимодействует с механизмом замка, обеспечивая его открытие за счет полного перемещения ригеля (не показан) Для вытаскивания ключей из механизма замка необходимо сначала вынуть ключ 40 19 затем ключ 8 предварительно повернув его против часовой стрелки в первоначальное положение пока стакан, запорные диски и кулачок займут положение, показанное на фиг 1 2 и 4, что соответствует закрытому положению цилиндрового механизма, управляемого ключом 8 Для запирания замка нужно сначала открыть верхний цилиндровый механизм замка (фиг 1 и 3), для чего необходимо ввести ключ 8 в отверстие 7 запорных дисков и повернуть его по часовой стрелке примерно на 135° Это приводит к повороту кулачка 14 и разблокированию цилиндра 2 Затем вводят ключ 19 в паз 18 цилиндра 2 С помощью ключа 19 проворачивают цилиндр 2 на несколько оборотов против часовой, стрелки обеспечивая закрытие замка, за счет перемещения ригеля (не показан) механизма замка Формула изобретения 1 Цилиндровый механизм замка содержащий размещенные в корпусе с отверстиями под ключи цилиндрические сердечники с установленными в них запирающими механизмами и средство блокировки одного запирающего механизма относительно другого включающее выполненный на торце одного из сердечников кулачковый выступ, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения надежности работы, средство блокировки включает выполненную на торце другого сердечника лыску для контактирования с кулачковым выступом 2 Механизм поп 1 , о т л и ч а ю щ и й с я тем, что кулачковый выступ и соответствующая ему лыска выполнены по дуге окружности 1640320 б 13 11 14 4 A-A 12 Фиг 2 Фиг. 3 1640320 Вид 6 Фиг. 4 Редактор И. Шулла Составитель И Тригуб Техред М Моргентал Корректор В.Гирняк Заказ 1004 Тираж 281 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
