Пристрій для інформаційно-хвильової терапії

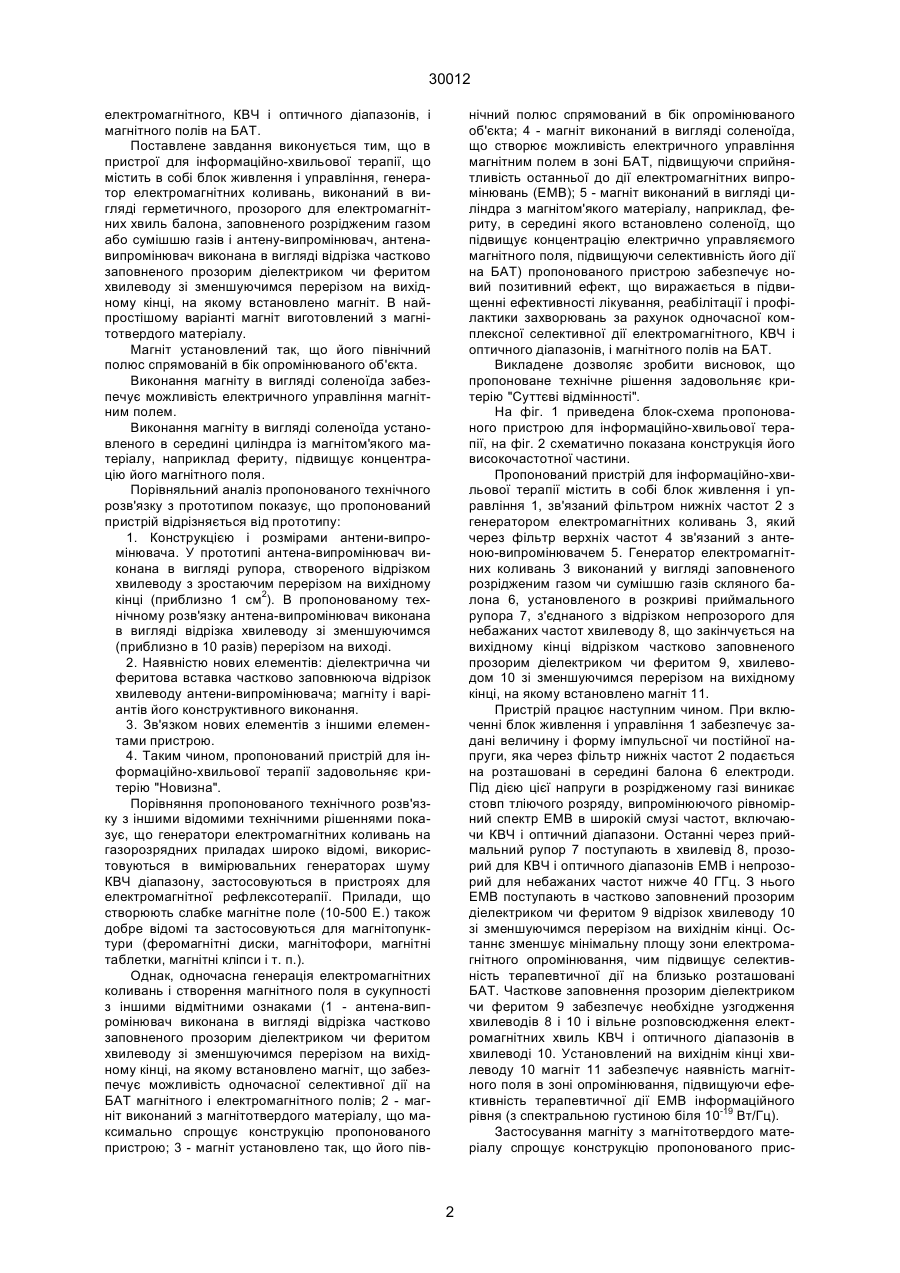

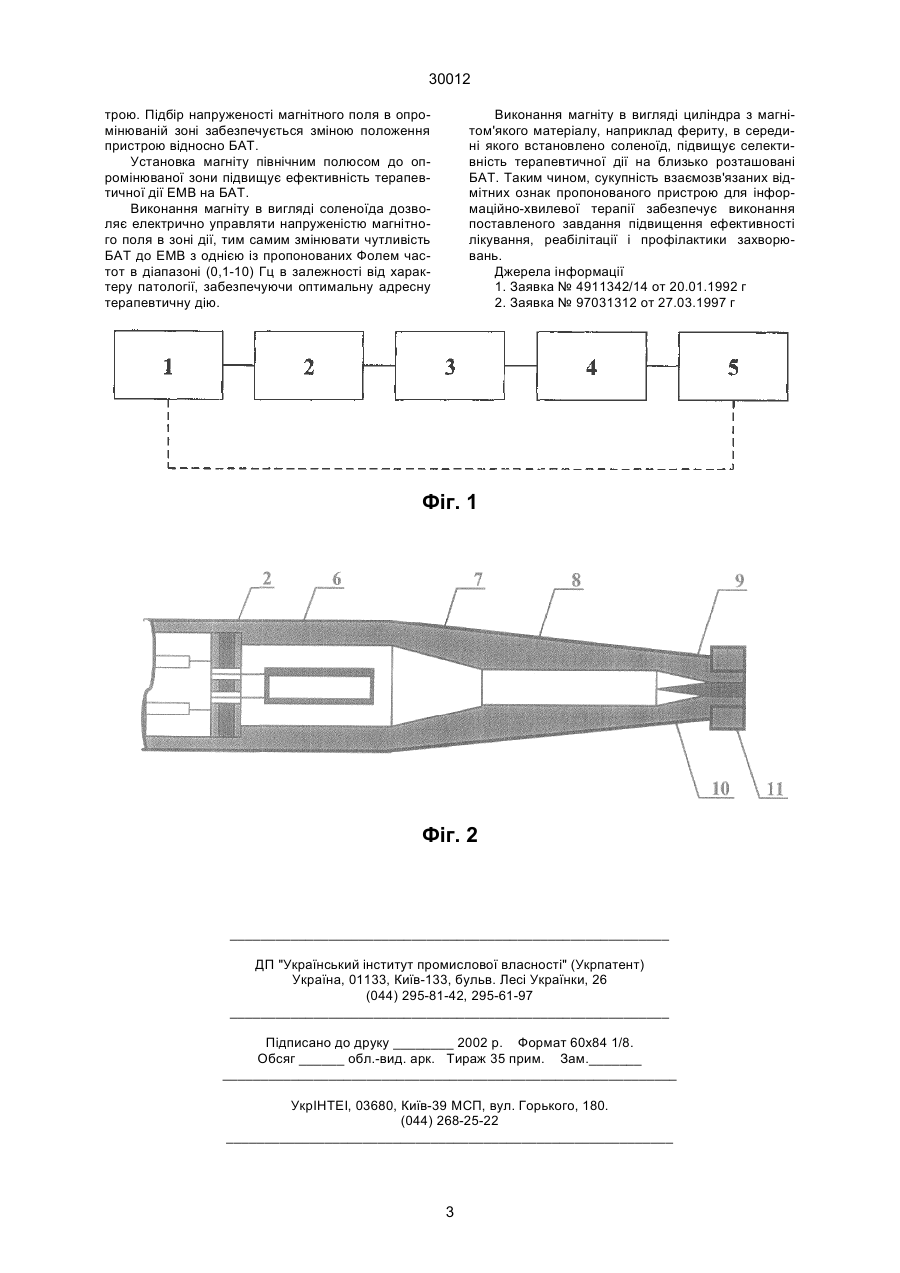

1. Пристрій для інформаційно-хвильової терапії, що містить в собі блок живлення і управління, фільтри верхніх і нижніх частот, генератор електромагнітних коливань, виконаний в виді герметичного, прозорого для електромагнітних хвиль балона, заповненого розрідженим газом чи сумішшю 30012 електромагнітного, КВЧ і оптичного діапазонів, і магнітного полів на БАТ. Поставлене завдання виконується тим, що в пристрої для інформаційно-хвильової терапії, що містить в собі блок живлення і управління, генератор електромагнітних коливань, виконаний в вигляді герметичного, прозорого для електромагнітних хвиль балона, заповненого розрідженим газом або сумішшю газів і антену-випромінювач, антенавипромінювач виконана в вигляді відрізка частково заповненого прозорим діелектриком чи феритом хвилеводу зі зменшуючимся перерізом на вихідному кінці, на якому встановлено магніт. В найпростішому варіанті магніт виготовлений з магнітотвердого матеріалу. Магніт установлений так, що його північний полюс спрямованій в бік опромінюваного об'єкта. Виконання магніту в вигляді соленоїда забезпечує можливість електричного управління магнітним полем. Виконання магніту в вигляді соленоїда установленого в середині циліндра із магнітом'якого матеріалу, наприклад фериту, підвищує концентрацію його магнітного поля. Порівняльний аналіз пропонованого технічного розв'язку з прототипом показує, що пропонований пристрій відрізняється від прототипу: 1. Конструкцією і розмірами антени-випромінювача. У прототипі антена-випромінювач виконана в вигляді рупора, створеного відрізком хвилеводу з зростаючим перерізом на вихідному кінці (приблизно 1 см2). В пропонованому технічному розв'язку антена-випромінювач виконана в вигляді відрізка хвилеводу зі зменшуючимся (приблизно в 10 разів) перерізом на виході. 2. Наявністю нових елементів: діелектрична чи феритова вставка частково заповнююча відрізок хвилеводу антени-випромінювача; магніту і варіантів його конструктивного виконання. 3. Зв'язком нових елементів з іншими елементами пристрою. 4. Таким чином, пропонований пристрій для інформаційно-хвильової терапії задовольняє критерію "Новизна". Порівняння пропонованого технічного розв'язку з іншими відомими технічними рішеннями показує, що генератори електромагнітних коливань на газорозрядних приладах широко відомі, використовуються в вимірювальних генераторах шуму КВЧ діапазону, застосовуються в пристроях для електромагнітної рефлексотерапії. Прилади, що створюють слабке магнітне поле (10-500 Е.) також добре відомі та застосовуються для магнітопунктури (феромагнітні диски, магнітофори, магнітні таблетки, магнітні кліпси і т. п.). Однак, одночасна генерація електромагнітних коливань і створення магнітного поля в сукупності з іншими відмітними ознаками (1 - антена-випромінювач виконана в вигляді відрізка частково заповненого прозорим діелектриком чи феритом хвилеводу зі зменшуючимся перерізом на вихідному кінці, на якому встановлено магніт, що забезпечує можливість одночасної селективної дії на БАТ магнітного і електромагнітного полів; 2 - магніт виконаний з магнітотвердого матеріалу, що максимально спрощує конструкцію пропонованого пристрою; 3 - магніт установлено так, що його пів нічний полюс спрямований в бік опромінюваного об'єкта; 4 - магніт виконаний в вигляді соленоїда, що створює можливість електричного управління магнітним полем в зоні БАТ, підвищуючи сприйнятливість останньої до дії електромагнітних випромінювань (ЕМВ); 5 - магніт виконаний в вигляді циліндра з магнітом'якого матеріалу, наприклад, фериту, в середині якого встановлено соленоїд, що підвищує концентрацію електрично управляємого магнітного поля, підвищуючи селективність його дії на БАТ) пропонованого пристрою забезпечує новий позитивний ефект, що виражається в підвищенні ефективності лікування, реабілітації і профілактики захворювань за рахунок одночасної комплексної селективної дії електромагнітного, КВЧ і оптичного діапазонів, і магнітного полів на БАТ. Викладене дозволяє зробити висновок, що пропоноване технічне рішення задовольняє критерію "Суттєві відмінності". На фіг. 1 приведена блок-схема пропонованого пристрою для інформаційно-хвильової терапії, на фіг. 2 схематично показана конструкція його високочастотної частини. Пропонований пристрій для інформаційно-хвильової терапії містить в собі блок живлення і управління 1, зв'язаний фільтром нижніх частот 2 з генератором електромагнітних коливань 3, який через фільтр верхніх частот 4 зв'язаний з антеною-випромінювачем 5. Генератор електромагнітних коливань 3 виконаний у вигляді заповненого розрідженим газом чи сумішшю газів скляного балона 6, установленого в розкриві приймального рупора 7, з'єднаного з відрізком непрозорого для небажаних частот хвилеводу 8, що закінчується на вихідному кінці відрізком частково заповненого прозорим діелектриком чи феритом 9, хвилеводом 10 зі зменшуючимся перерізом на вихідному кінці, на якому встановлено магніт 11. Пристрій працює наступним чином. При включенні блок живлення і управління 1 забезпечує задані величину і форму імпульсної чи постійної напруги, яка через фільтр нижніх частот 2 подається на розташовані в середині балона 6 електроди. Під дією цієї напруги в розрідженому газі виникає стовп тліючого розряду, випромінюючого рівномірний спектр ЕМВ в широкій смузі частот, включаючи КВЧ і оптичний діапазони. Останні через приймальний рупор 7 поступають в хвилевід 8, прозорий для КВЧ і оптичного діапазонів ЕМВ і непрозорий для небажаних частот нижче 40 ГГц. З нього ЕМВ поступають в частково заповнений прозорим діелектриком чи феритом 9 відрізок хвилеводу 10 зі зменшуючимся перерізом на вихіднім кінці. Останнє зменшує мінімальну площу зони електромагнітного опромінювання, чим підвищує селективність терапевтичної дії на близько розташовані БАТ. Часткове заповнення прозорим діелектриком чи феритом 9 забезпечує необхідне узгодження хвилеводів 8 і 10 і вільне розповсюдження електромагнітних хвиль КВЧ і оптичного діапазонів в хвилеводі 10. Установлений на вихіднім кінці хвилеводу 10 магніт 11 забезпечує наявність магнітного поля в зоні опромінювання, підвищуючи ефективність терапевтичної дії ЕМВ інформаційного рівня (з спектральною густиною біля 10-19 Вт/Гц). Застосування магніту з магнітотвердого матеріалу спрощує конструкцію пропонованого прис 2 30012 трою. Підбір напруженості магнітного поля в опромінюваній зоні забезпечується зміною положення пристрою відносно БАТ. Установка магніту північним полюсом до опромінюваної зони підвищує ефективність терапевтичної дії ЕМВ на БАТ. Виконання магніту в вигляді соленоїда дозволяє електрично управляти напруженістю магнітного поля в зоні дії, тим самим змінювати чутливість БАТ до ЕМВ з однією із пропонованих Фолем частот в діапазоні (0,1-10) Гц в залежності від характеру патології, забезпечуючи оптимальну адресну терапевтичну дію. Виконання магніту в вигляді циліндра з магнітом'якого матеріалу, наприклад фериту, в середині якого встановлено соленоїд, підвищує селективність терапевтичної дії на близько розташовані БАТ. Таким чином, сукупність взаємозв'язаних відмітних ознак пропонованого пристрою для інформаційно-хвилевої терапії забезпечує виконання поставленого завдання підвищення ефективності лікування, реабілітації і профілактики захворювань. Джерела інформації 1. Заявка № 4911342/14 от 20.01.1992 г 2. Заявка № 97031312 от 27.03.1997 г Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
