Пристрій для контролю якості теплоізоляції шаф холодильників

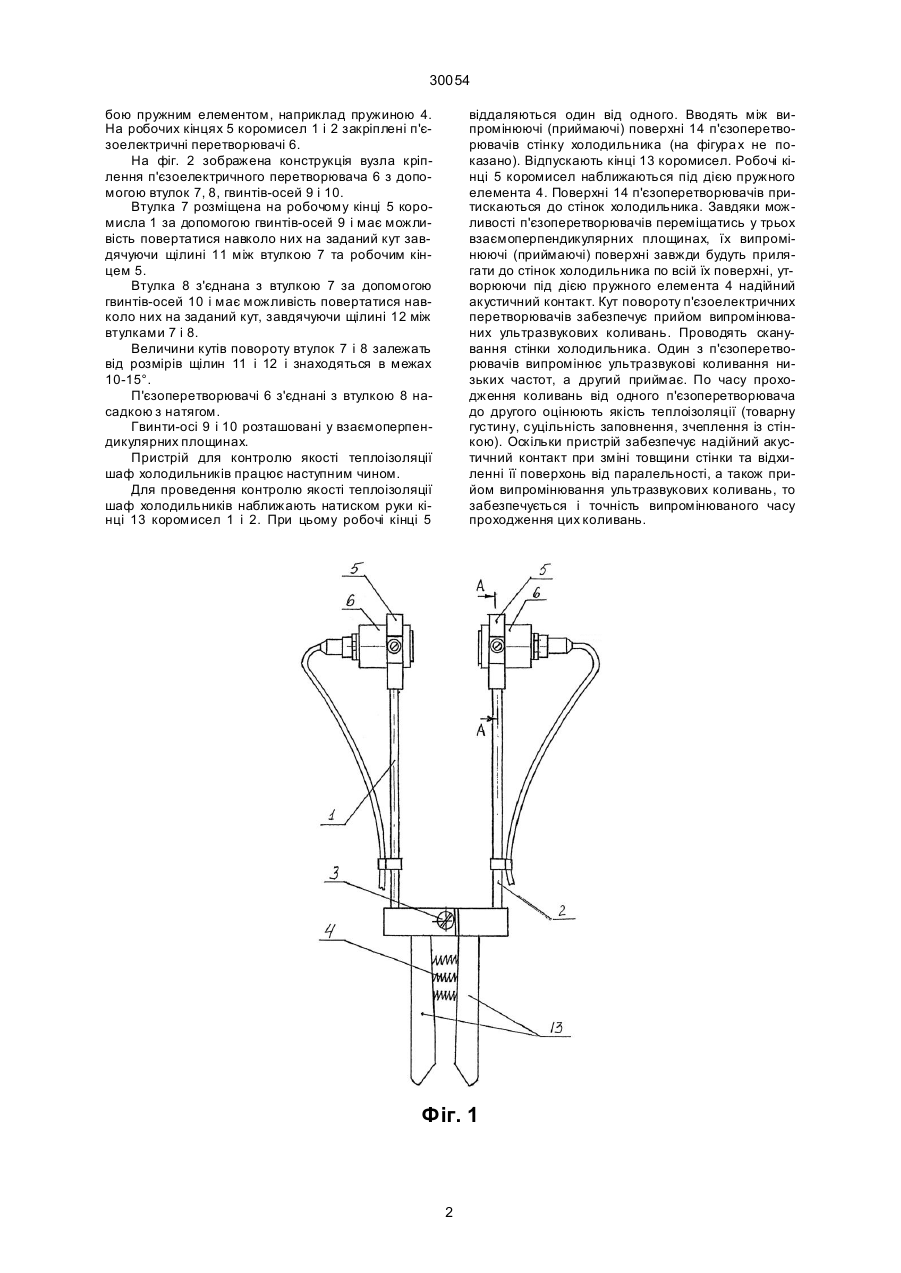

Пристрій для контролю якості теплоізоляції шаф холодильників, який включає в себе два соосні протилежно направлені робочими поверхнями п'єзоелектричні перетворювачі, які закріплені на робочих кінцях рухомо з'єднаних і пов'язаних між собою пружним елементом коромисел, який відрізняється тим, що п'єзоелектричні перетворювачі виконані з можливістю переміщування в трьох площинах в межах, які зберігають умову прийому випромінюваних ультразвукових коливань. (19) (21) 97125990 (22) 11.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Кононенко Марина Андріївна, Молчанов Микола Олександрович, Зінчак Ярослав Михайлович (73) КОЛЕКТИВНЕ ПІДПРИЄМСТВО НАУКОВОВИРОБНИЧА ФІРМА "ЗОНД" 30054 бою пружним елементом, наприклад пружиною 4. На робочих кінцях 5 коромисел 1 і 2 закріплені п'єзоелектричні перетворювачі 6. На фіг. 2 зображена конструкція вузла кріплення п'єзоелектричного перетворювача 6 з допомогою втулок 7, 8, гвинтів-осей 9 і 10. Втулка 7 розміщена на робочому кінці 5 коромисла 1 за допомогою гвинтів-осей 9 і має можливість повертатися навколо них на заданий кут завдячуючи щілині 11 між втулкою 7 та робочим кінцем 5. Втулка 8 з'єднана з втулкою 7 за допомогою гвинтів-осей 10 і має можливість повертатися навколо них на заданий кут, завдячуючи щілині 12 між втулками 7 і 8. Величини кутів повороту втулок 7 і 8 залежать від розмірів щілин 11 і 12 і знаходяться в межах 10-15°. П'єзоперетворювачі 6 з'єднані з втулкою 8 насадкою з натягом. Гвинти-осі 9 і 10 розташовані у взаємоперпендикулярних площинах. Пристрій для контролю якості теплоізоляції шаф холодильників працює наступним чином. Для проведення контролю якості теплоізоляції шаф холодильників наближають натиском руки кінці 13 коромисел 1 і 2. При цьому робочі кінці 5 віддаляються один від одного. Вводять між випромінюючі (приймаючі) поверхні 14 п'єзоперетворювачів стінку холодильника (на фігура х не показано). Відпускають кінці 13 коромисел. Робочі кінці 5 коромисел наближаються під дією пружного елемента 4. Поверхні 14 п'єзоперетворювачів притискаються до стінок холодильника. Завдяки можливості п'єзоперетворювачів переміщатись у трьох взаємоперпендикулярних площинах, їх випромінюючі (приймаючі) поверхні завжди будуть прилягати до стінок холодильника по всій їх поверхні, утворюючи під дією пружного елемента 4 надійний акустичний контакт. Кут повороту п'єзоелектричних перетворювачів забезпечує прийом випромінюваних ультразвукових коливань. Проводять сканування стінки холодильника. Один з п'єзоперетворювачів випромінює ультразвукові коливання низьких частот, а другий приймає. По часу проходження коливань від одного п'єзоперетворювача до другого оцінюють якість теплоізоляції (товарну густину, суцільність заповнення, зчеплення із стінкою). Оскільки пристрій забезпечує надійний акустичний контакт при зміні товщини стінки та відхиленні її поверхонь від паралельності, а також прийом випромінювання ультразвукових коливань, то забезпечується і точність випромінюваного часу проходження цих коливань. Фіг. 1 2 30054 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
