Пристрій для контролю якості рідини

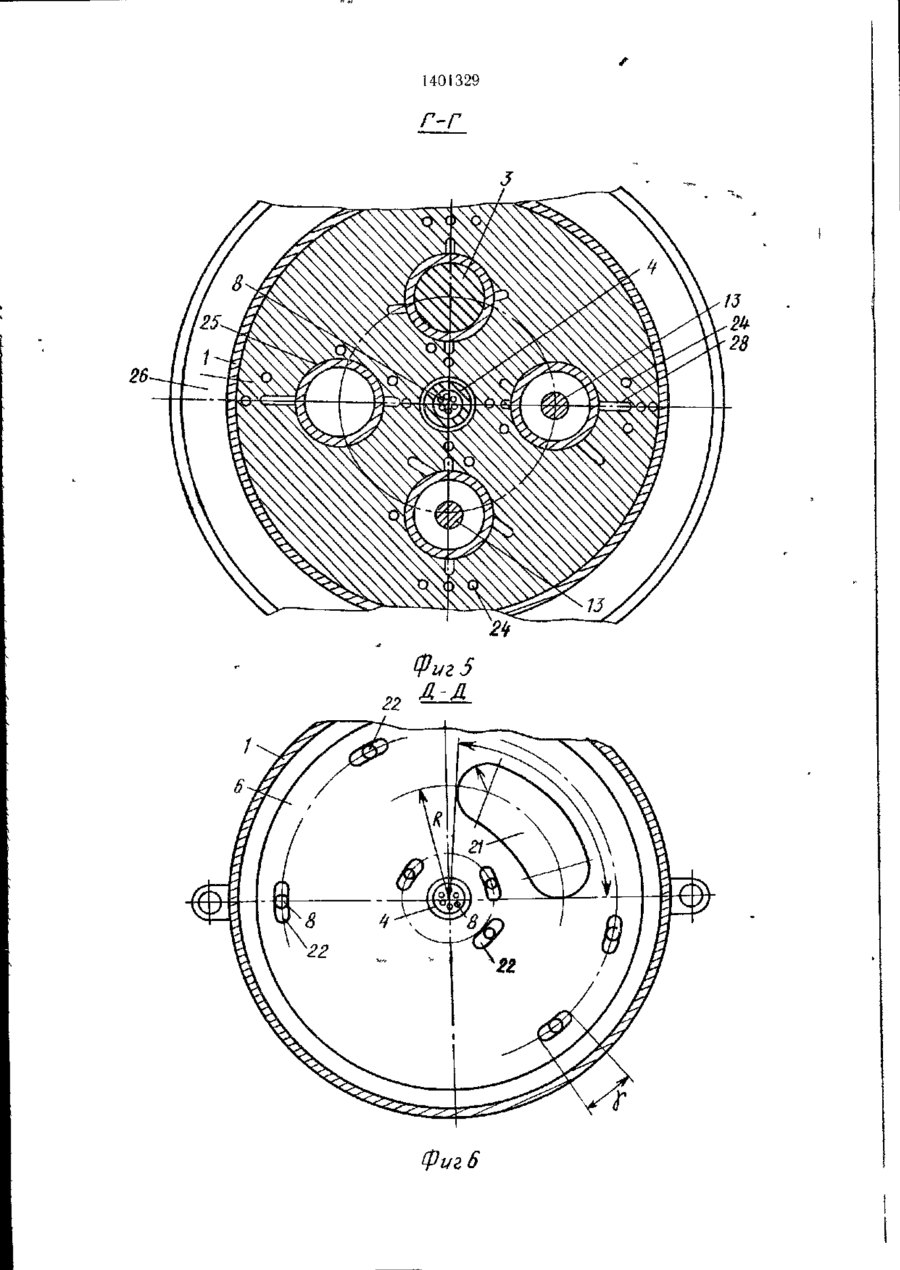

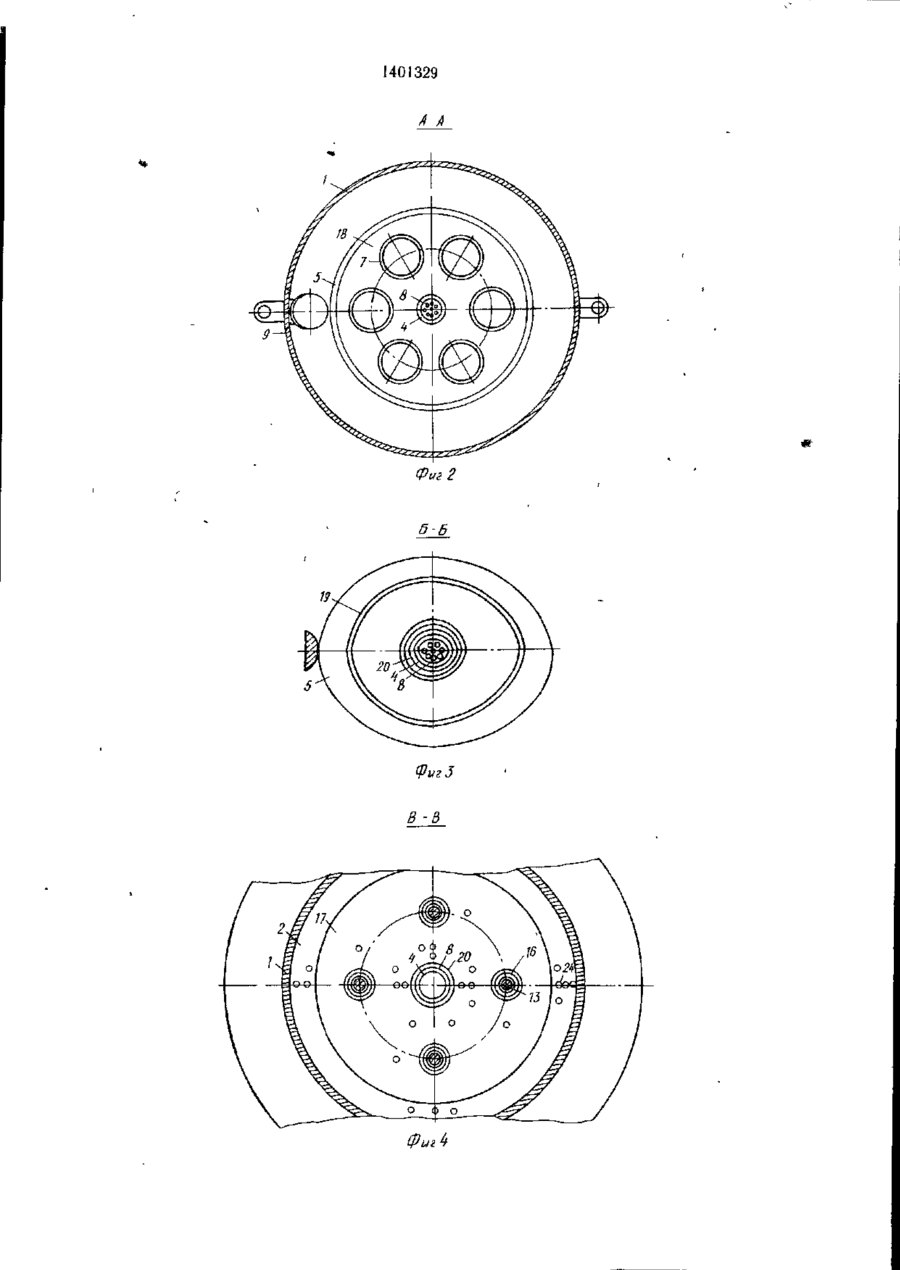

Изобретение касается охраны воды, предназначено преимущественно для контро ля за состоянием водных объектов и ис точников их загрязнения и может быть ис пользовано в различных отраслях для кон троля состава жидкостей Цель изобретения — автоматизация процесса контроля качества путем дозирования исследуемой жидкости и вводимых в нее реактивов Устройство включает корпус 1 с блоком цилиндров 2 и поршнями Л, которые через штоки 13 взаимодействуют с наклонной шайбой 5, па верхней плоскости которой уста новлены емкости 7 для реактивов Емкости 7 посредством трубок 8 соединены с пазами золотника 6, который закреплен на нижнем конце полою вала 4 под блоком цилинд ров 2 В водный объект корпус 1 погру жен так, что его золотник 6 размешен в воде Контролируемая вода при вращении полого вала 4 через серпообразное окно 2\ поступает в цилиндр При дальнейшем вращении золотника 6 вход под поршень 3 перекрывается и туда поступает по труб кам 8 и каналам 23 реактив Размещенные в каналах 24 датчики 28 передают информацию на блок 12 контроля и измерения Устройство обеспечивает отбор дозированной пробы непосредственно из объекта контроля, ее обработку реактивами, измерение отдельных параметров, сброс пробы При этом обеспечиваются очистка и промыв ка полостей 8 з п ф лы, 8 ил СО ГО 1401329 t Изобретение относится к области охраны мещены или на верхней поверхности блоокружающей среды, а точнее к области ка 2 цилиндров, или в боковой плоскосохраны воды, предназначено для контроля ти блока 2 цилиндров. за состоянием водных объектов (водотоков В блоке 2 цилиндры могут быть выи водоемов) и источников их загрязнения полнены в сечении в виде эллипса или и может быть использовано в различных 5 прямоугольника, а поршни 3 соответствуют отраслях народного хозяйства для контроля сечению цилиндра. В случае использования состава различных жидкостей в ходе техфотодатчиков в цилиндрах установлены гильнологических процессов. зы 25, выполненные из прозрачного матеЦель изобретения — автоматизация риала, например стекла процесса контроля качества путем дозиро- \Q Корпус ] снабжен поплавком 26, а дно вания исследуемой жидкости и вводимых корпуса ( — сетчатым съемным фильтром 27 в нее реактивов. Блок анализатора включает датчики 28 На фиг. 1 изображено устройство для и световод 29, размещенные в каналах 24, контроля качества жидкости, преимуществыходы последних размещают соосно напровенно воды, общий вид; на фиг. 2 — разрез тив друг друга в стенке соответствующего А—А на фиг. 1; на фиг. 3 — разрез Б—Б на *5 цилиндра. фиг. 1; на фиг. 4 — разрез В—В на фиг. 1; на В гильзах 25 могут быть вмонтированы фиг. 5 — разрез Г—Г на фиг. 1; на фиг. 6 — один и более датчиков 30, например, разрез Д—Д на фиг. 1; на фиг. 7 — разэлектродов кондуктометров. рех Е—Е на фиг. 1; на фиг. 8 — вид Ж на Устройство для контроля качества жидфиг. 1. кости работает следующим образом. ? п Устройство для контроля качества жидКорпус і размещают в водном объеккости содержит размешенные в корпусе 1 те, например водотоке, так, чтобы дно корблок 2 вертикально ориентированных ципуса 1 было погружено в контролируемую линдров с поршнями 3, полый вал 4 с накводу. Корпус 1 на воде удерживается лонной шайбой 5 и золотником 6, емкоепоплавком 26, а его нижняя часть, сетти 7 для реактивов с трубопроводами 8 25 чатый фильтр 27 и золотник 6 погружен для реактивов, привод 9 с блоком 10 упв струю контролируемой воды. Блок 1! питаравления, блок 11 питания и блок 12 конния и блок 12 контроля и измерения троля и измерения, устройства размещают на берегу водного обьекта, плавсредстве или в специальном В блоке 2 цилиндры распределены по стационарном помещении. кругу с расположением их осей параллельно оси блока 2 30 По программе блока )0 управления Поршни 3 имеют штоки 13, которые на включается привод 9, который привоторце имеют гнездо с размещенным в нем дит во вращение наклонную шайбу 5, подшипником 14. В верхней части шток 13 полый вал 4 и золотник 6. При враимеет кольцевой выступ 15, который служит щении наклонная шайба 5 нижней наклонной верхним упором пружины 16 сжатия, последняя нижним концом установлена на 35 поверхностью взаимодействует со штоками крышку 17 блока 2 цилиндров. 13 поршней 3 посредством подшипниНа верхней поверхности наклонной ков 14, которые перемещаются в кольцевой канавке 19. Под воздействием наклонной шайбы 5 закреплено гнездо 18, в котором с шайбы 5 и пружин 16 сжатия штоки 13, возможностью съема установлены емкости 7. Нижняя поверхность наклонной шайбы 5 4Q соединенные, и поршни 3 совершают возвратно поступательные движения. При враимеет кольцевую канавку 19 с которой конщении золотника 6 серпообразное окно 21 тактируют подшипники 14. На валу 4 между подходит к цилиндру при движении в нем блоьом цилиндров 2 и наклонной шайбой 5 поршня 3 к нижнему крайнему положению установлена пружина 20 сжатия. При этом из цилиндра поршнем 3 выталЗолотник 6 выполнен со сквозным сер- 45 кивается через серпообразное окно 21 рапообразным окном 21 На плоскости золотнее набранная проба жидкости. При движеника 6 по окружностям, коаксиальным окнии поршня 3 вверх в полость цилиндружности размещения серпообразного окна, ра поступает новая порция контролируемой выполнены открытые сверху и с отверстием жидкости, ••а золотник 6 перекрывает вход в дне серпообразные пазы 22, в отверстиях в цилиндр. При дальнейшем движении которых закреплены выходные концы тру- 50 поршня 3 вверх, при перекрытом нижнем бопроводов 8. отверстии в полость цилиндра по канаБлок 2 цилиндров имеет каналы 23 полам 23, серпообразным пазам 22, трубопродачи реактивов, вход каждого из которых водами 8 из емкостей 7 в полость циразмещен на окружности, совпадающей с линдра поступает реактив. Размещение серокружностью размещения серпообразного пообразных пазов 22 относительно серпообпаза 22, а выход канала 23 размещен в разного окна 21, а также размещение стенке соответствующего цилиндра. Блок 2 каналов 23 позволяет обеспечивать подачу цилиндров имеет каналы 24, выходы которых в цилиндры одного или нескольких реакразмешены в стенках цилиндров, а входы разтивов в любой заданной последовательности 1401329 и в заданном объеме. Взаимодействие реактива с отобранной пробой воды контролируется датчиком 30. От датчика 30 сигнал передается в блок 12 контроля и измерения. Возможна установка в цилиндре двух ^ и более датчиков 30, контролирующих различные параметры. Поршни 3 при движении в нижнее положение очищают стенки от возможных оседаний взвешенных веществ. При подходе серпообразного окна 21 10 к цилиндру находящаяся в нем проба воды выталкивается через это окно в контролируемую среду и далее цикл повторяется. Фильтром 27 удерживаются плавающие предметы от попадания их в цилиндры. '•* Выбирая профиль нижней плоскости наклонной шайбы 5 и размеры окна 21 и пазов 22, в золотнике 6 устанавливают необходимый режим работы устройства, т. е. периоды заполнения того или иного цилинд- 20 ра, подачи реактивов во времени и последовательность. Размещение выходов датчиков 30 в стенках цилиндров или в гильзах 25 обеспечивает их очистку в каждом цикле работы возвратно-поступательным движением порш 25 ня 3 и предохраняет их от обрастания. Выполнение нижней поверхности наклонной шайбы 5 в виде криволинейной поверхности позволяет задавать режим движения поршня 3, например обеспечивать один или более циклов промывки цилиндров после измере- 30 ния параметров всасывания и выпуска перед всасыванием дозы контролируемой жидкости в полость цилиндра в период одного оборота золотника 6 вокруг своей оси. Предлагаемое устройство может быть использовано природоохранными службами, 35 органами здравоохранения и рыбоохраны для контроля и наблюдения за окружающей средой как в качестве переносного устройства для оперативного контроля, так и в автоматизированных системах водоохранных 40 и водохозяйственных комплексов цилиндр с отверстиями и подпружиненным штоком с подшипником и механизм перемещения штока, отличающееся тем, что, с целью автоматизации процесса контроля качества путем дозирования исследуемой жидкости и вводимых з нее реактивов, устройство снабжено блоком вертикально ориентированных цилиндров с поршнями и штоками, наклонной шайбой, золотником и полым валом, проходящим через б>юк цилиндров, причем наклонная шайба снабжена емкостями для реактивов и смонтнроааьа на валу с возможностью взаимодействия со штоками поршней, а золотник выполнен в виде диска с серпообразными сквозным окном и пазами, соединенными трубопроводами с емкостями для реактивов, смонтирован на валу и примыкает к нижней поверхности блока цилиндров 2. Устройство по п. 1, отличающееся тем, что блок цилиндров снабжен каналами для подачи реактивов, вход каждого из которых размещен на нижней поверхности блока цилиндров, а выход размещен в стенке соответствующего цилиндра. 3. Устройство по п. 1, отличающееся тем, что блок цилиндров снабжен дополнительными каналами для датчиков, причем зыходы каналов размещены в стенках цилиндров. 4. Устройство по п 1, отличающееся тем, что нижняя поверхность наклонной шайбы выполнена криволинейной. 5. Устройство по п. 1, отличающееся тем, что цилиндры выполнены в сечении в виде эллипса или прямоугольника, з поршни соответствуют сечению цилиндра. 6. Устройство по п. (, отличающееся тем, что s цилиндре установлена гильза, выполненная из прозрачного материала, например стекла. 7 Устройство по п. 1, отличающееся тем, что дно блока цилиндров снабжено сетчатым сьемным фильтром. 8. Устройство по п 1, отличающееся тем, что корпус блока цилиндров снабжен поплавком. Формула изобретения 9. Устройство по п I, отличающееся тем, что полый вал снабжен пружиной сжатия, 1 Устройство для контроля качества установленной между блоком цилиндров жидкости, включающее блок анализатора, 4 ^ и наклонной шайбой. 140 і 329 А А Фиг 2 б-б 19 З 1401329 r-г Фиг 6 1401329 Є-Є 27 Фиг 7 2 Вид Ж Фиг 8 Составитель Е Гарбуз ТехредИ Верес Коррек-ор А Тнско Тираж 847 Подписное ВНИИПИ Государственного комитета СССР го делам изобретений и открытий I 13035, Москва, Ж—35, Раушская н
