Пристрій регулювання активної і реактивної потужностей синхронного електродвигуна пресового дефібрера

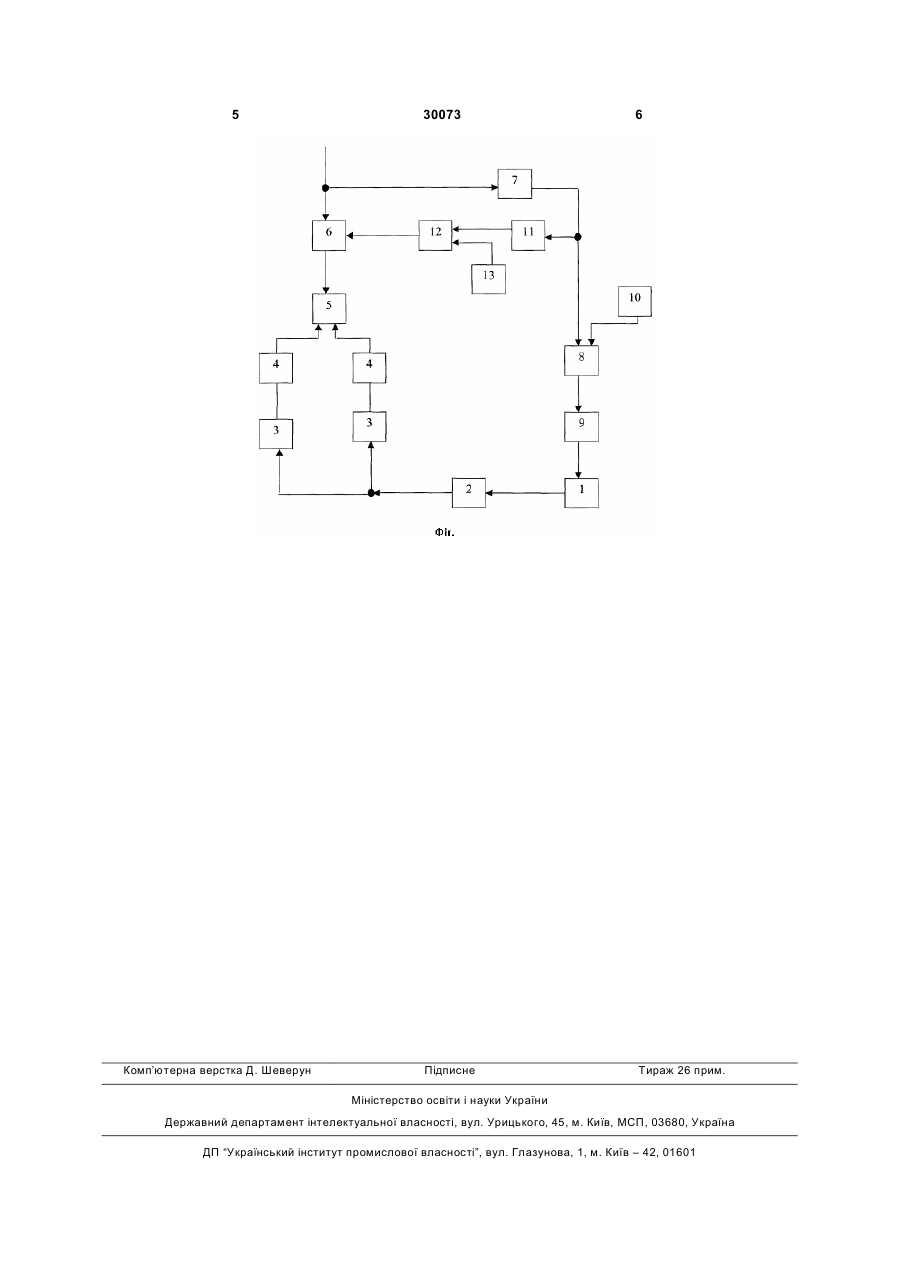

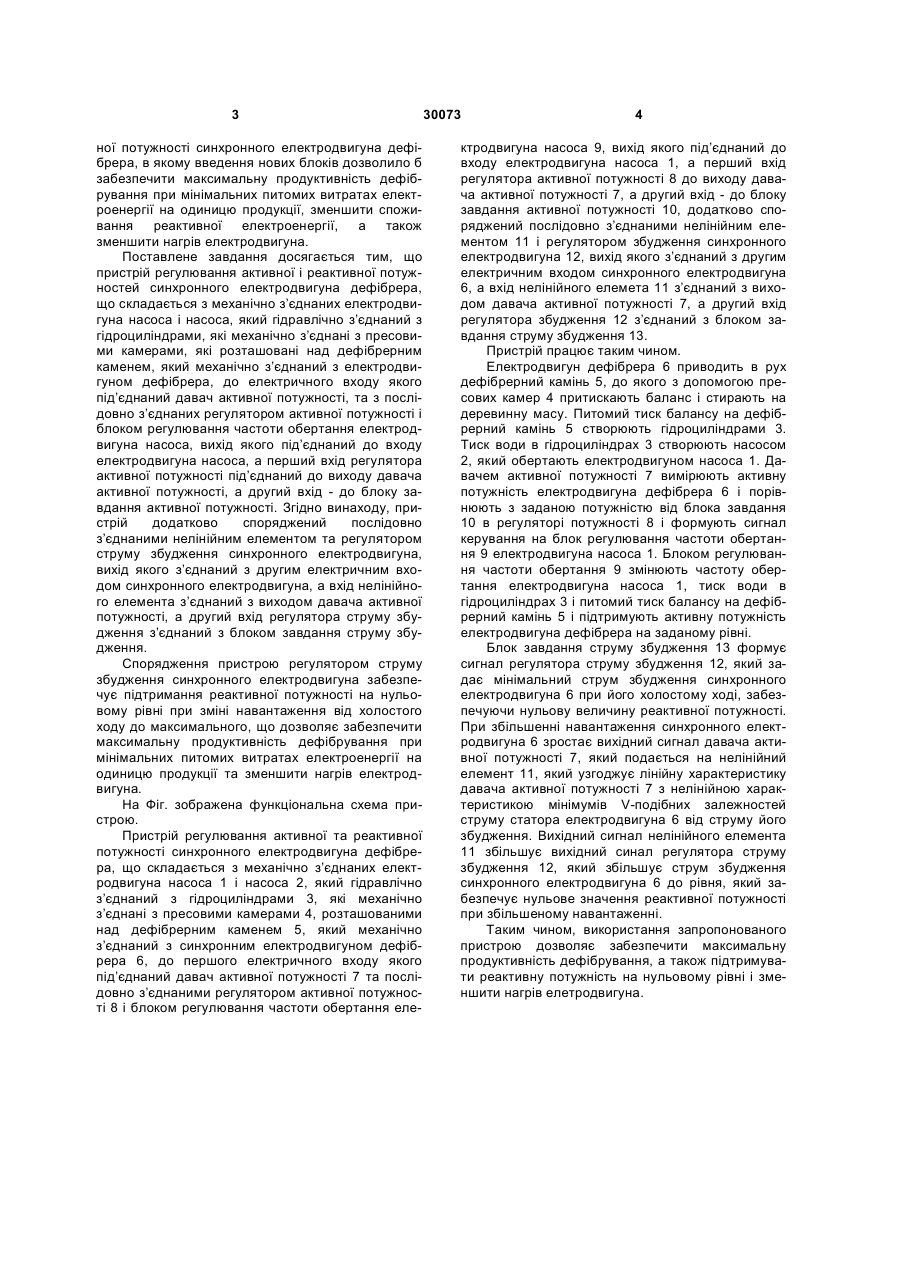

Пристрій регулювання активної і реактивної потужностей синхронного електродвигуна пресового дефібрера, який складається з механічно з’єднаних електродвигуна насоса і насоса, який гідравлічно з’єднаний з гідроциліндрами, які механічно з’єднані з пресовими камерами, розташованими над дефібрерним каменем, який механічно 3 ної потужності синхронного електродвигуна дефібрера, в якому введення нових блоків дозволило б забезпечити максимальну продуктивність дефібрування при мінімальних питомих витратах електроенергії на одиницю продукції, зменшити споживання реактивної електроенергії, а також зменшити нагрів електродвигуна. Поставлене завдання досягається тим, що пристрій регулювання активної і реактивної потужностей синхронного електродвигуна дефібрера, що складається з механічно з’єднаних електродвигуна насоса і насоса, який гідравлічно з’єднаний з гідроциліндрами, які механічно з’єднані з пресовими камерами, які розташовані над дефібрерним каменем, який механічно з’єднаний з електродвигуном дефібрера, до електричного входу якого під’єднаний давач активної потужності, та з послідовно з’єднаних регулятором активної потужності і блоком регулювання частоти обертання електродвигуна насоса, вихід якого під’єднаний до входу електродвигуна насоса, а перший вхід регулятора активної потужності під’єднаний до виходу давача активної потужності, а другий вхід - до блоку завдання активної потужності. Згідно винаходу, пристрій додатково споряджений послідовно з’єднаними нелінійним елементом та регулятором струму збудження синхронного електродвигуна, вихід якого з’єднаний з другим електричним входом синхронного електродвигуна, а вхід нелінійного елемента з’єднаний з виходом давача активної потужності, а другий вхід регулятора струму збудження з’єднаний з блоком завдання струму збудження. Спорядження пристрою регулятором струму збудження синхронного електродвигуна забезпечує підтримання реактивної потужності на нульовому рівні при зміні навантаження від холостого ходу до максимального, що дозволяє забезпечити максимальну продуктивність дефібрування при мінімальних питомих витратах електроенергії на одиницю продукції та зменшити нагрів електродвигуна. На Фіг. зображена функціональна схема пристрою. Пристрій регулювання активної та реактивної потужності синхронного електродвигуна дефібрера, що складається з механічно з’єднаних електродвигуна насоса 1 і насоса 2, який гідравлічно з’єднаний з гідроциліндрами 3, які механічно з’єднані з пресовими камерами 4, розташованими над дефібрерним каменем 5, який механічно з’єднаний з синхронним електродвигуном дефібрера 6, до першого електричного входу якого під’єднаний давач активної потужності 7 та послідовно з’єднаними регулятором активної потужності 8 і блоком регулювання частоти обертання еле 30073 4 ктродвигуна насоса 9, вихід якого під’єднаний до входу електродвигуна насоса 1, а перший вхід регулятора активної потужності 8 до виходу давача активної потужності 7, а другий вхід - до блоку завдання активної потужності 10, додатково споряджений послідовно з’єднаними нелінійним елементом 11 і регулятором збудження синхронного електродвигуна 12, вихід якого з’єднаний з другим електричним входом синхронного електродвигуна 6, а вхід нелінійного елемета 11 з’єднаний з виходом давача активної потужності 7, а другий вхід регулятора збудження 12 з’єднаний з блоком завдання струму збудження 13. Пристрій працює таким чином. Електродвигун дефібрера 6 приводить в рух дефібрерний камінь 5, до якого з допомогою пресових камер 4 притискають баланс і стирають на деревинну масу. Питомий тиск балансу на дефібрерний камінь 5 створюють гідроциліндрами 3. Тиск води в гідроциліндрах 3 створюють насосом 2, який обертають електродвигуном насоса 1. Давачем активної потужності 7 вимірюють активну потужність електродвигуна дефібрера 6 і порівнюють з заданою потужністю від блока завдання 10 в регуляторі потужності 8 і формують сигнал керування на блок регулювання частоти обертання 9 електродвигуна насоса 1. Блоком регулювання частоти обертання 9 змінюють частоту обертання електродвигуна насоса 1, тиск води в гідроциліндрах 3 і питомий тиск балансу на дефібрерний камінь 5 і підтримують активну потужність електродвигуна дефібрера на заданому рівні. Блок завдання струму збудження 13 формує сигнал регулятора струму збудження 12, який задає мінімальний струм збудження синхронного електродвигуна 6 при його холостому ході, забезпечуючи нульову величину реактивної потужності. При збільшенні навантаження синхронного електродвигуна 6 зростає вихідний сигнал давача активної потужності 7, який подається на нелінійний елемент 11, який узгоджує лінійну характеристику давача активної потужності 7 з нелінійною характеристикою мінімумів V-подібних залежностей струму статора електродвигуна 6 від струму його збудження. Вихідний сигнал нелінійного елемента 11 збільшує вихідний синал регулятора струму збудження 12, який збільшує струм збудження синхронного електродвигуна 6 до рівня, який забезпечує нульове значення реактивної потужності при збільшеному навантаженні. Таким чином, використання запропонованого пристрою дозволяє забезпечити максимальну продуктивність дефібрування, а також підтримувати реактивну потужність на нульовому рівні і зменшити нагрів елетродвигуна. 5 Комп’ютерна верстка Д. Шеверун 30073 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
