Гасник коливань тиску
Номер патенту: 30038
Опубліковано: 15.11.2000
Автори: Кулеба Наталія Володимирівна, Ткач Анатолій Анатолійович
Формула / Реферат

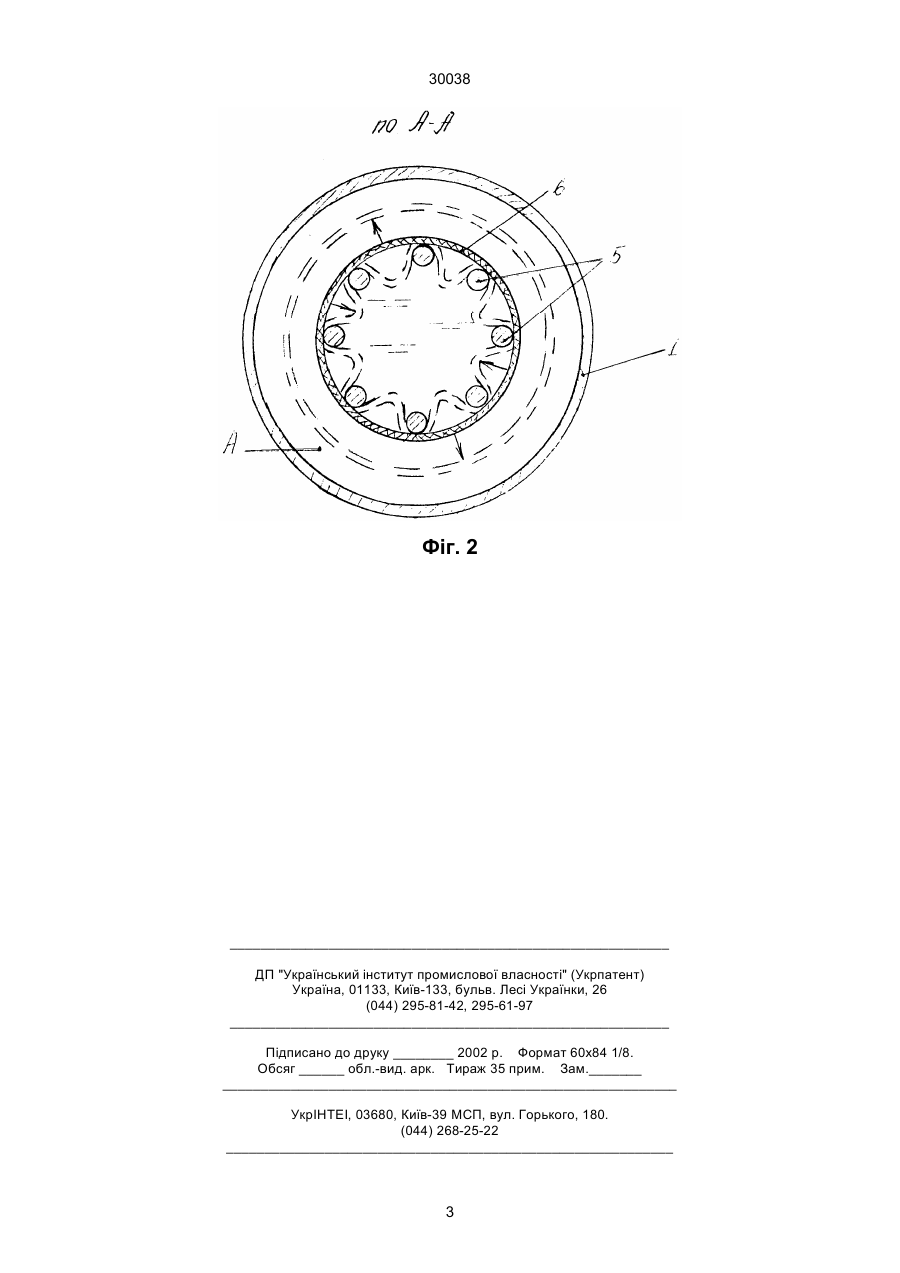

Гасник коливань тиску, що містить трубчастий корпус з фланцями, підтримуючий каркас, вільно надіту на нього гумову трубу, кінці якої заведені між фланцями, який відрізняється тим, що підтримуючий каркас виконано у вигляді циліндра, складеного із поздовжніх стрижнів, причому відстань по колу між будь-якими суміжними стрижнями більше двох товщин гумової труби.
Текст

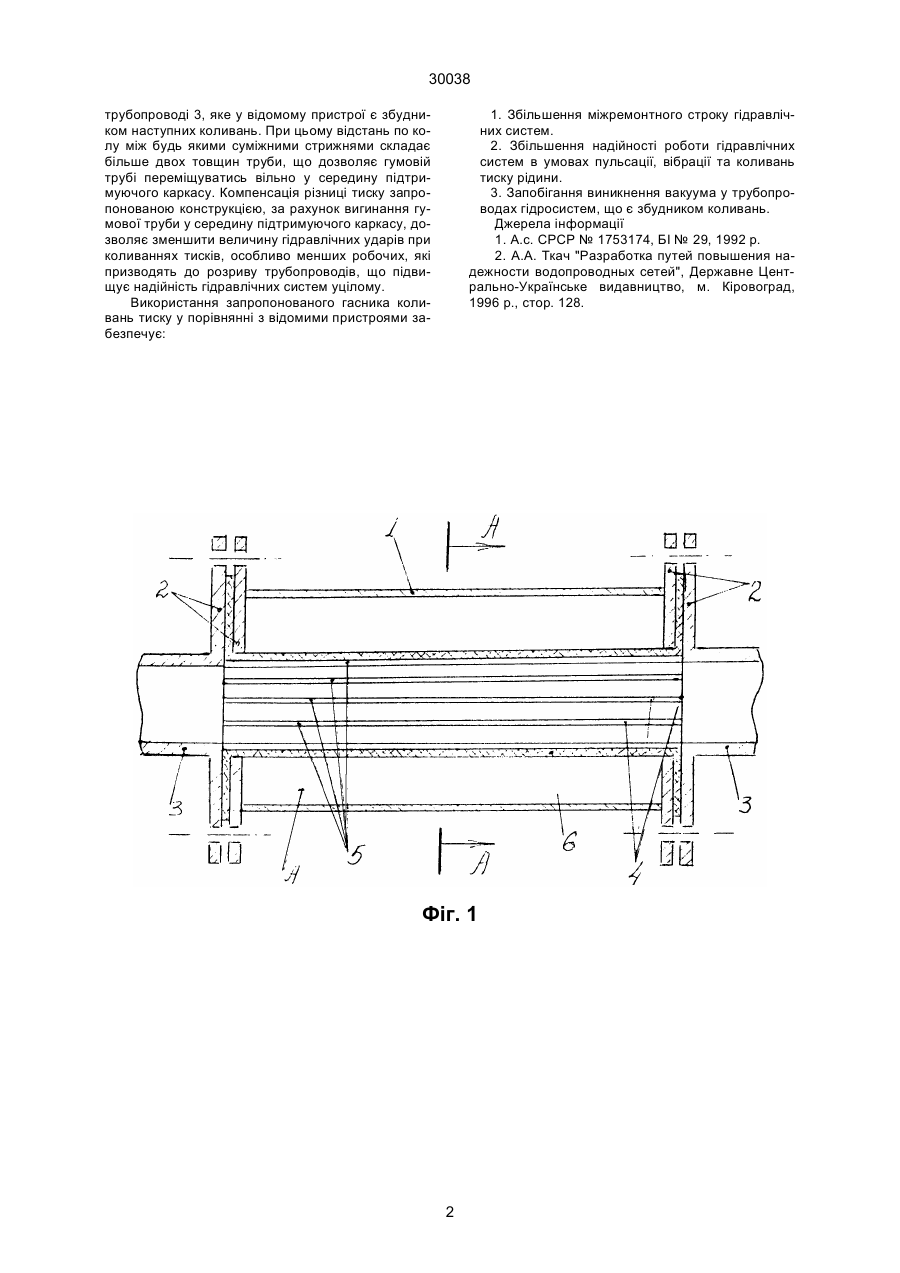

Гасник коливань тиску, що містить трубчастий корпус з фланцями, підтримуючий каркас, вільно надіту на нього гумову трубу, кінці якої заведені між фланцями, який відрізняється тим, що підтримуючий каркас виконано у вигляді циліндра, складеного із поздовжніх стрижнів, причому відстань по колу між будь-якими суміжними стрижнями більше двох товщин гумової труби. (19) (21) 97125924 (22) 09.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Кулеба Наталія Володимирівна (73) КІРОВОГРАДСЬКИЙ ІНСТИТУТ СІЛЬСЬКОГОСПОДАРСЬКОГО МАШИНОБУДУВАННЯ 30038 трубопроводі 3, яке у відомому пристрої є збудником наступних коливань. При цьому відстань по колу між будь якими суміжними стрижнями складає більше двох товщин труби, що дозволяє гумовій трубі переміщуватись вільно у середину підтримуючого каркасу. Компенсація різниці тиску запропонованою конструкцією, за рахунок вигинання гумової труби у середину підтримуючого каркасу, дозволяє зменшити величину гідравлічних ударів при коливаннях тисків, особливо менших робочих, які призводять до розриву трубопроводів, що підвищує надійність гідравлічних систем уцілому. Використання запропонованого гасника коливань тиску у порівнянні з відомими пристроями забезпечує: 1. Збільшення міжремонтного строку гідравлічних систем. 2. Збільшення надійності роботи гідравлічних систем в умовах пульсації, вібрації та коливань тиску рідини. 3. Запобігання виникнення вакуума у трубопроводах гідросистем, що є збудником коливань. Джерела інформації 1. А.с. СРСР № 1753174, БІ № 29, 1992 р. 2. А.А. Ткач "Разработка путей повышения надежности водопроводных сетей", Державне Центрально-Українське видавництво, м. Кіровоград, 1996 р., стор. 128. Фіг. 1 2 30038 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSuppressor of pressure vibrations
Автори англійськоюTkach Anatolii Anatoliiovych, Kuleba Natalia Volodymyrivna
Назва патенту російськоюГаситель колебаний давления
Автори російськоюТкач Анатолий Анатольевич, Кулеба Наталья Владимировна
МПК / Мітки
МПК: F16L 55/04
Мітки: тиску, гасник, коливань
