Універсальний програматор-зчитувач для електронних запірно-пломбувальних пристроїв

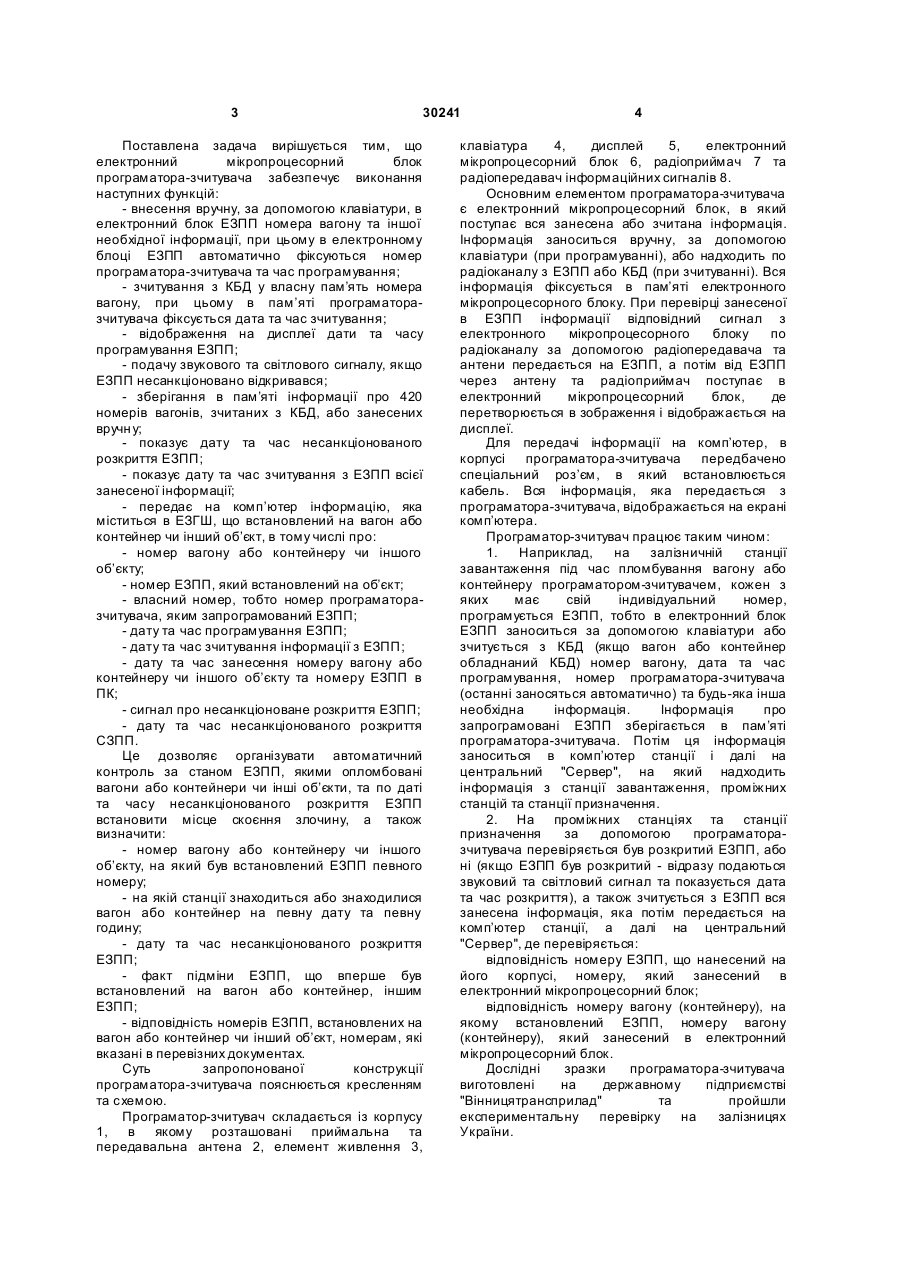

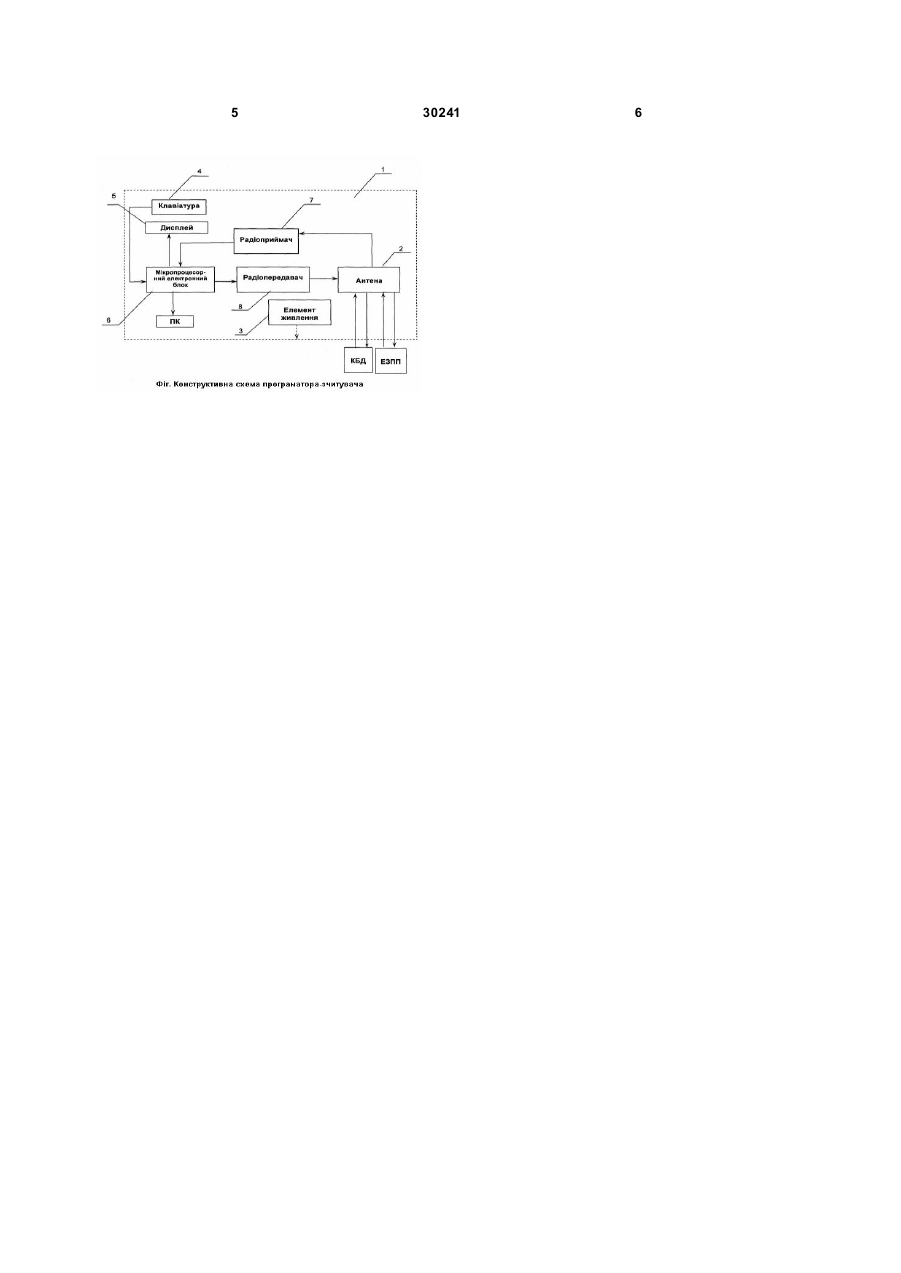

Універсальний програматор-зчитувач для електронних запірно-пломбувальних пристроїв, що містить корпус, приймально-передавальну антенну систему, світловий та звуковий індикатори, електронний блок, який відрізняється тим, що електронний блок містить роз’єм, елемент живлення, клавіатуру, дисплей та мікропроцесор. (19) (21) u200701625 (22) 16.02.2007 (24) 25.02.2008 (72) ФОЙГЕЛЬ ВЕНІАМІН АБРАМОВИЧ, UA, ВЕКШТЕЙН АРКАДІЙ МИ ХАЙЛОВИЧ, U A, ШАПОВАЛОВ СЕРГІЙ ФЕДОРОВИЧ, U A (73) ФОЙГЕЛЬ ВЕНІАМІН АБРАМОВИЧ, UA, ВЕКШТЕЙН АРКАДІЙ МИ ХАЙЛОВИЧ, U A, ШАПОВАЛОВ СЕРГІЙ ФЕДОРОВИЧ, U A 3 30241 Поставлена задача вирішується тим, що електронний мікропроцесорний блок програматора-зчитувача забезпечує виконання наступних функцій: - внесення вручну, за допомогою клавіатури, в електронний блок ЕЗПП номера вагону та іншої необхідної інформації, при цьому в електронному блоці ЕЗПП автоматично фіксуються номер програматора-зчитувача та час програмування; - зчитування з КБД у власну пам’ять номера вагону, при цьому в пам’яті програматоразчитувача фіксується дата та час зчитування; - відображення на дисплеї дати та часу програмування ЕЗПП; - подачу звукового та світлового сигналу, якщо ЕЗПП несанкціоновано відкривався; - зберігання в пам’яті інформації про 420 номерів вагонів, зчитаних з КБД, або занесених вручн у; - показує дату та час несанкціонованого розкриття ЕЗПП; - показує дату та час зчитування з ЕЗПП всієї занесеної інформації; - передає на комп’ютер інформацію, яка міститься в ЕЗГШ, що встановлений на вагон або контейнер чи інший об’єкт, в тому числі про: - номер вагону або контейнеру чи іншого об’єкту; - номер ЕЗПП, який встановлений на об’єкт; - власний номер, тобто номер програматоразчитувача, яким запрограмований ЕЗПП; - дату та час програмування ЕЗПП; - дату та час зчитування інформації з ЕЗПП; - дату та час занесення номеру вагону або контейнеру чи іншого об’єкту та номеру ЕЗПП в ПК; - сигнал про несанкціоноване розкриття ЕЗПП; - дату та час несанкціонованого розкриття СЗПП. Це дозволяє організувати автоматичний контроль за станом ЕЗПП, якими опломбовані вагони або контейнери чи інші об’єкти, та по даті та часу несанкціонованого розкриття ЕЗПП встановити місце скоєння злочину, а також визначити: - номер вагону або контейнеру чи іншого об’єкту, на який був встановлений ЕЗПП певного номеру; - на якій станції знаходиться або знаходилися вагон або контейнер на певну дату та певну годину; - дату та час несанкціонованого розкриття ЕЗПП; - факт підміни ЕЗПП, що вперше був встановлений на вагон або контейнер, іншим ЕЗПП; - відповідність номерів ЕЗПП, встановлених на вагон або контейнер чи інший об’єкт, номерам, які вказані в перевізних документах. Суть запропонованої конструкції програматора-зчитувача пояснюється кресленням та схемою. Програматор-зчитувач складається із корпусу 1, в якому розташовані приймальна та передавальна антена 2, елемент живлення 3, 4 клавіатура 4, дисплей 5, електронний мікропроцесорний блок 6, радіоприймач 7 та радіопередавач інформаційних сигналів 8. Основним елементом програматора-зчитувача є електронний мікропроцесорний блок, в який поступає вся занесена або зчитана інформація. Інформація заноситься вручну, за допомогою клавіатури (при програмуванні), або надходить по радіоканалу з ЕЗПП або КБД (при зчитуванні). Вся інформація фіксується в пам’яті електронного мікропроцесорного блоку. При перевірці занесеної в ЕЗПП інформації відповідний сигнал з електронного мікропроцесорного блоку по радіоканалу за допомогою радіопередавача та антени передається на ЕЗПП, а потім від ЕЗПП через антену та радіоприймач поступає в електронний мікропроцесорний блок, де перетворюється в зображення і відображається на дисплеї. Для передачі інформації на комп’ютер, в корпусі програматора-зчитувача передбачено спеціальний роз’єм, в який встановлюється кабель. Вся інформація, яка передається з програматора-зчитувача, відображається на екрані комп’ютера. Програматор-зчитувач працює таким чином: 1. Наприклад, на залізничній станції завантаження під час пломбування вагону або контейнеру програматором-зчитувачем, кожен з яких має свій індивідуальний номер, програмується ЕЗПП, тобто в електронний блок ЕЗПП заноситься за допомогою клавіатури або зчитується з КБД (якщо вагон або контейнер обладнаний КБД) номер вагону, дата та час програмування, номер програматора-зчитувача (останні заносяться автоматично) та будь-яка інша необхідна інформація. Інформація про запрограмовані ЕЗПП зберігається в пам’яті програматора-зчитувача. Потім ця інформація заноситься в комп’ютер станції і далі на центральний "Сервер", на який надходить інформація з станції завантаження, проміжних станцій та станції призначення. 2. На проміжних станціях та станції призначення за допомогою програматоразчитувача перевіряється був розкритий ЕЗПП, або ні (якщо ЕЗПП був розкритий - відразу подаються звуковий та світловий сигнал та показується дата та час розкриття), а також зчитується з ЕЗПП вся занесена інформація, яка потім передається на комп’ютер станції, а далі на центральний "Сервер", де перевіряється: відповідність номеру ЕЗПП, що нанесений на його корпусі, номеру, який занесений в електронний мікропроцесорний блок; відповідність номеру вагону (контейнеру), на якому встановлений ЕЗПП, номеру вагону (контейнеру), який занесений в електронний мікропроцесорний блок. Дослідні зразки програматора-зчитувача виготовлені на державному підприємстві "Вінницятрансприлад" та пройшли експериментальну перевірку на залізницях України. 5 30241 6
