Лакофарбова композиція для захисно-декоративного покриття

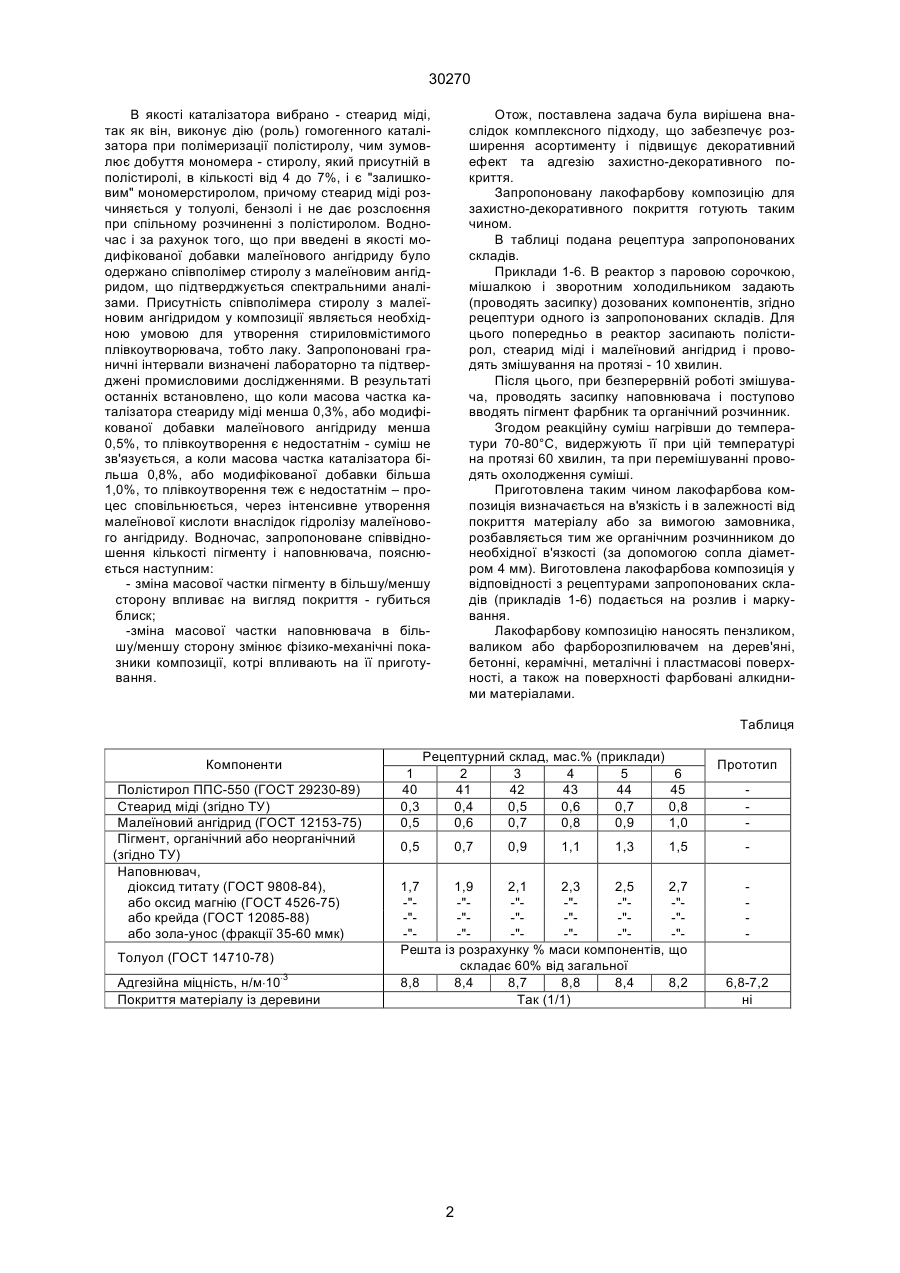

Лакофарбова композиція для захисно-декоративного покриття, що містить стироловмісний полімер плівкоутворювач із групи полістирол, пігмент, наповнювач і органічний розчинник, яка від 30270 В якості каталізатора вибрано - стеарид міді, так як він, виконує дію (роль) гомогенного каталізатора при полімеризації полістиролу, чим зумовлює добуття мономера - стиролу, який присутній в полістиролі, в кількості від 4 до 7%, і є "залишковим" мономерстиролом, причому стеарид міді розчиняється у толуолі, бензолі і не дає розслоєння при спільному розчиненні з полістиролом. Водночас і за рахунок того, що при введені в якості модифікованої добавки малеїнового ангідриду було одержано співполімер стиролу з малеїновим ангідридом, що підтверджується спектральними аналізами. Присутність співполімера стиролу з малеїновим ангідридом у композиції являється необхідною умовою для утворення стириловмістимого плівкоутворювача, тобто лаку. Запропоновані граничні інтервали визначені лабораторно та підтверджені промисловими дослідженнями. В результаті останніх встановлено, що коли масова частка каталізатора стеариду міді менша 0,3%, або модифікованої добавки малеїнового ангідриду менша 0,5%, то плівкоутворення є недостатнім - суміш не зв'язується, а коли масова частка каталізатора більша 0,8%, або модифікованої добавки більша 1,0%, то плівкоутворення теж є недостатнім – процес сповільнюється, через інтенсивне утворення малеїнової кислоти внаслідок гідролізу малеїнового ангідриду. Водночас, запропоноване співвідношення кількості пігменту і наповнювача, пояснюється наступним: - зміна масової частки пігменту в більшу/меншу сторону впливає на вигляд покриття - губиться блиск; -зміна масової частки наповнювача в більшу/меншу сторону змінює фізико-механічні показники композиції, котрі впливають на її приготування. Отож, поставлена задача була вирішена внаслідок комплексного підходу, що забезпечує розширення асортименту і підвищує декоративний ефект та адгезію захистно-декоративного покриття. Запропоновану лакофарбову композицію для захистно-декоративного покриття готують таким чином. В таблиці подана рецептура запропонованих складів. Приклади 1-6. В реактор з паровою сорочкою, мішалкою і зворотним холодильником задають (проводять засипку) дозованих компонентів, згідно рецептури одного із запропонованих складів. Для цього попередньо в реактор засипають полістирол, стеарид міді і малеїновий ангідрид і проводять змішування на протязі - 10 хвилин. Після цього, при безперервній роботі змішувача, проводять засипку наповнювача і поступово вводять пігмент фарбник та органічний розчинник. Згодом реакційну суміш нагрівши до температури 70-80°С, видержують її при цій температурі на протязі 60 хвилин, та при перемішуванні проводять охолодження суміші. Приготовлена таким чином лакофарбова композиція визначається на в'язкість і в залежності від покриття матеріалу або за вимогою замовника, розбавляється тим же органічним розчинником до необхідної в'язкості (за допомогою сопла діаметром 4 мм). Виготовлена лакофарбова композиція у відповідності з рецептурами запропонованих складів (прикладів 1-6) подається на розлив і маркування. Лакофарбову композицію наносять пензликом, валиком або фарборозпилювачем на дерев'яні, бетонні, керамічні, металічні і пластмасові поверхності, а також на поверхності фарбовані алкидними матеріалами. Таблиця Компоненти Полістирол ППС-550 (ГОСТ 29230-89) Стеарид міді (згідно ТУ) Малеїновий ангідрид (ГОСТ 12153-75) Пігмент, органічний або неорганічний (згідно ТУ) Наповнювач, діоксид титату (ГОСТ 9808-84), або оксид магнію (ГОСТ 4526-75) або крейда (ГОСТ 12085-88) або зола-унос (фракції 35-60 ммк) Толуол (ГОСТ 14710-78) Адгезійна міцність, н/м×10×3 Покриття матеріалу із деревини 1 40 0,3 0,5 0,5 Рецептурний склад, мас.% (приклади) 2 3 4 5 6 41 42 43 44 45 0,4 0,5 0,6 0,7 0,8 0,6 0,7 0,8 0,9 1,0 0,7 0,9 1,1 1,3 1,7 1,9 2,1 2,3 2,5 -"-"-"-"-"-"-"-"-"-"-"-"-"-"-"Решта із розрахунку % маси компонентів, складає 60% від загальної 8,8 8,4 8,7 8,8 8,4 Так (1/1) 2 Прототип 1,5 2,7 -"-"-"що 8,2 6,8-7,2 ні 30270 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
