Активатор суспензії

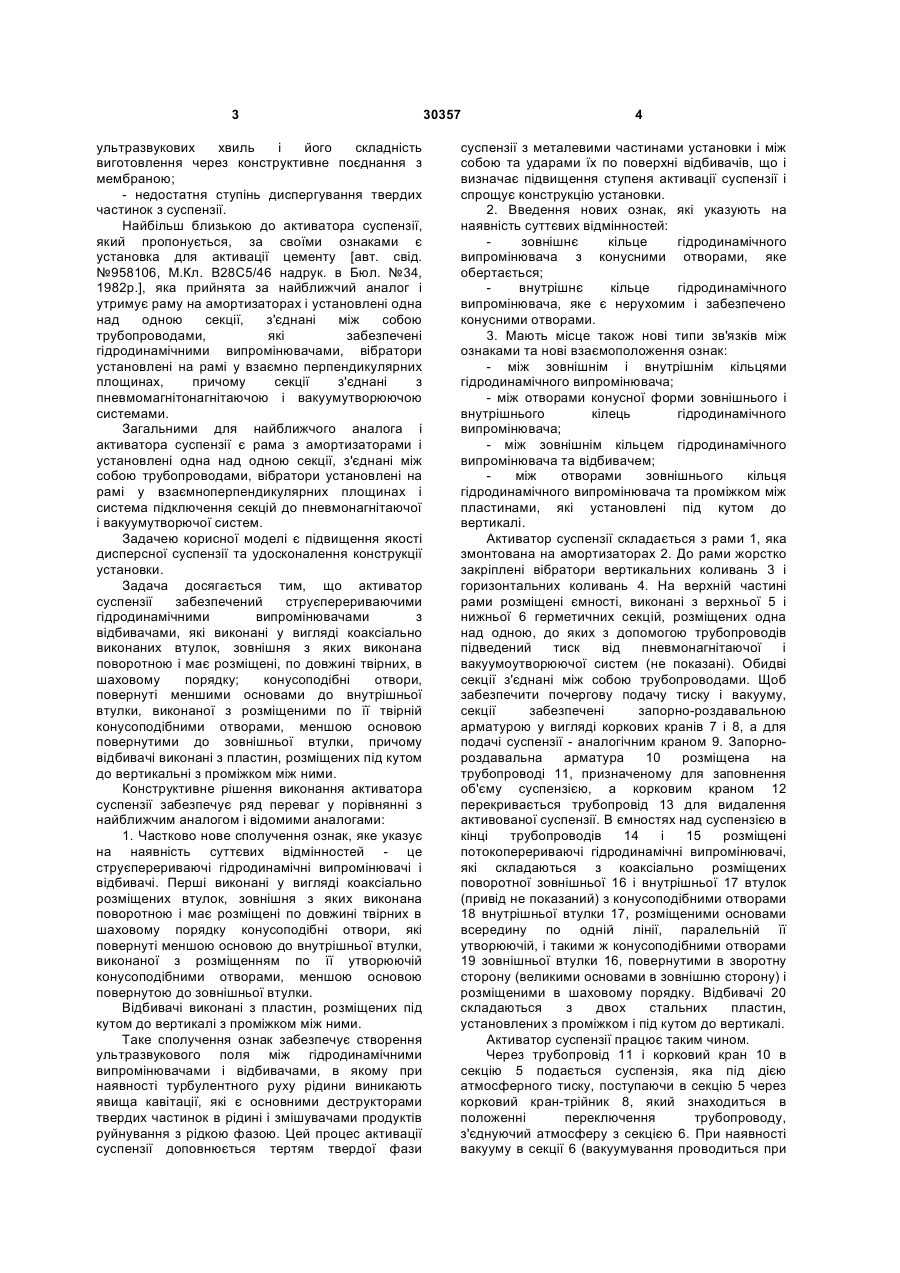

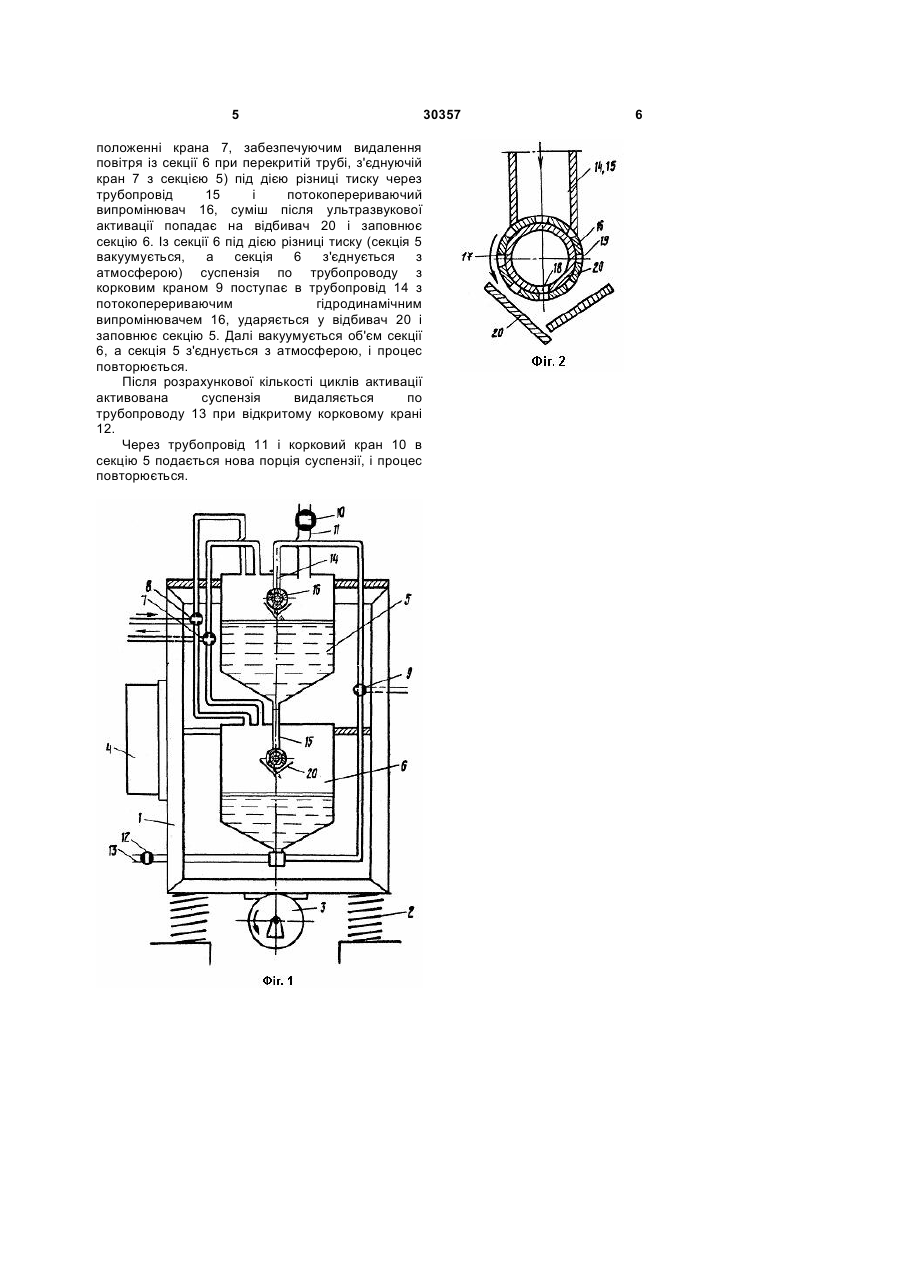

Активатор суспензії, що містить раму, установлені одна над одною секції, з'єднані між собою трубопроводами, які оснащені гідродинамічними випромінювачами, на рамі у взаємно перпендикулярних площинах установлені вібратори, причому секції з'єднані з пневмонагнітальною і вакуумоутворювальною 3 ультразвукових хвиль і його складність виготовлення через конструктивне поєднання з мембраною; - недостатня ступінь диспергування твердих частинок з суспензії. Найбільш близькою до активатора суспензії, який пропонується, за своїми ознаками є установка для активації цементу [авт. свід. №958106, М.Кл. В28С5/46 надрук. в Бюл. №34, 1982р.], яка прийнята за найближчий аналог і утримує раму на амортизаторах і установлені одна над одною секції, з'єднані між собою трубопроводами, які забезпечені гідродинамічними випромінювачами, вібратори установлені на рамі у взаємно перпендикулярних площинах, причому секції з'єднані з пневмомагнітонагнітаючою і вакуумутворюючою системами. Загальними для найближчого аналога і активатора суспензії є рама з амортизаторами і установлені одна над одною секції, з'єднані між собою трубопроводами, вібратори установлені на рамі у взаємноперпендикулярних площинах і система підключення секцій до пневмонагнітаючої і вакуумутворючої систем. Задачею корисної моделі є підвищення якості дисперсної суспензії та удосконалення конструкції установки. Задача досягається тим, що активатор суспензії забезпечений струєперериваючими гідродинамічними випромінювачами з відбивачами, які виконані у вигляді коаксіально виконаних втулок, зовнішня з яких виконана поворотною і має розміщені, по довжині твірних, в шаховому порядку; конусоподібні отвори, повернуті меншими основами до внутрішньої втулки, виконаної з розміщеними по її твірній конусоподібними отворами, меншою основою повернутими до зовнішньої втулки, причому відбивачі виконані з пластин, розміщених під кутом до вертикальні з проміжком між ними. Конструктивне рішення виконання активатора суспензії забезпечує ряд переваг у порівнянні з найближчим аналогом і відомими аналогами: 1. Частково нове сполучення ознак, яке указує на наявність суттєвих відмінностей - це струєперериваючі гідродинамічні випромінювачі і відбивачі. Перші виконані у вигляді коаксіально розміщених втулок, зовнішня з яких виконана поворотною і має розміщені по довжині твірних в шаховому порядку конусоподібні отвори, які повернуті меншою основою до внутрішньої втулки, виконаної з розміщенням по її утворюючій конусоподібними отворами, меншою основою повернутою до зовнішньої втулки. Відбивачі виконані з пластин, розміщених під кутом до вертикалі з проміжком між ними. Таке сполучення ознак забезпечує створення ультразвукового поля між гідродинамічними випромінювачами і відбивачами, в якому при наявності турбулентного руху рідини виникають явища кавітації, які є основними деструкторами твердих частинок в рідині і змішувачами продуктів руйнування з рідкою фазою. Цей процес активації суспензії доповнюється тертям твердої фази 30357 4 суспензії з металевими частинами установки і між собою та ударами їх по поверхні відбивачів, що і визначає підвищення ступеня активації суспензії і спрощує конструкцію установки. 2. Введення нових ознак, які указують на наявність суттєвих відмінностей: зовнішнє кільце гідродинамічного випромінювача з конусними отворами, яке обертається; внутрішнє кільце гідродинамічного випромінювача, яке є нерухомим і забезпечено конусними отворами. 3. Мають місце також нові типи зв'язків між ознаками та нові взаємоположення ознак: - між зовнішнім і внутрішнім кільцями гідродинамічного випромінювача; - між отворами конусної форми зовнішнього і внутрішнього кілець гідродинамічного випромінювача; - між зовнішнім кільцем гідродинамічного випромінювача та відбивачем; між отворами зовнішнього кільця гідродинамічного випромінювача та проміжком між пластинами, які установлені під кутом до вертикалі. Активатор суспензії складається з рами 1, яка змонтована на амортизаторах 2. До рами жорстко закріплені вібратори вертикальних коливань 3 і горизонтальних коливань 4. На верхній частині рами розміщені ємності, виконані з верхньої 5 і нижньої 6 герметичних секцій, розміщених одна над одною, до яких з допомогою трубопроводів підведений тиск від пневмонагнітаючої і вакуумоутворюючої систем (не показані). Обидві секції з'єднані між собою трубопроводами. Щоб забезпечити почергову подачу тиску і вакууму, секції забезпечені запорно-роздавальною арматурою у вигляді коркових кранів 7 і 8, а для подачі суспензії - аналогічним краном 9. Запорнороздавальна арматура 10 розміщена на трубопроводі 11, призначеному для заповнення об'єму суспензією, а корковим краном 12 перекривається трубопровід 13 для видалення активованої суспензії. В ємностях над суспензією в кінці трубопроводів 14 і 15 розміщені потокоперериваючі гідродинамічні випромінювачі, які складаються з коаксіально розміщених поворотної зовнішньої 16 і внутрішньої 17 втулок (привід не показаний) з конусоподібними отворами 18 внутрішньої втулки 17, розміщеними основами всередину по одній лінії, паралельній її утворюючій, і такими ж конусоподібними отворами 19 зовнішньої втулки 16, повернутими в зворотну сторону (великими основами в зовнішню сторону) і розміщеними в шаховому порядку. Відбивачі 20 складаються з двох стальних пластин, установлених з проміжком і під кутом до вертикалі. Активатор суспензії працює таким чином. Через трубопровід 11 і корковий кран 10 в секцію 5 подається суспензія, яка під дією атмосферного тиску, поступаючи в секцію 5 через корковий кран-трійник 8, який знаходиться в положенні переключення трубопроводу, з'єднуючий атмосферу з секцією 6. При наявності вакууму в секції 6 (вакуумування проводиться при 5 положенні крана 7, забезпечуючим видалення повітря із секції 6 при перекритій трубі, з'єднуючій кран 7 з секцією 5) під дією різниці тиску через трубопровід 15 і потокоперериваючий випромінювач 16, суміш після ультразвукової активації попадає на відбивач 20 і заповнює секцію 6. Із секції 6 під дією різниці тиску (секція 5 вакуумується, а секція 6 з'єднується з атмосферою) суспензія по трубопроводу з корковим краном 9 поступає в трубопровід 14 з потокоперериваючим гідродинамічним випромінювачем 16, ударяється у відбивач 20 і заповнює секцію 5. Далі вакуумується об'єм секції 6, а секція 5 з'єднується з атмосферою, і процес повторюється. Після розрахункової кількості циклів активації активована суспензія видаляється по трубопроводу 13 при відкритому корковому крані 12. Через трубопровід 11 і корковий кран 10 в секцію 5 подається нова порція суспензії, і процес повторюється. 30357 6
