Електрогідравлічний активатор суспензії

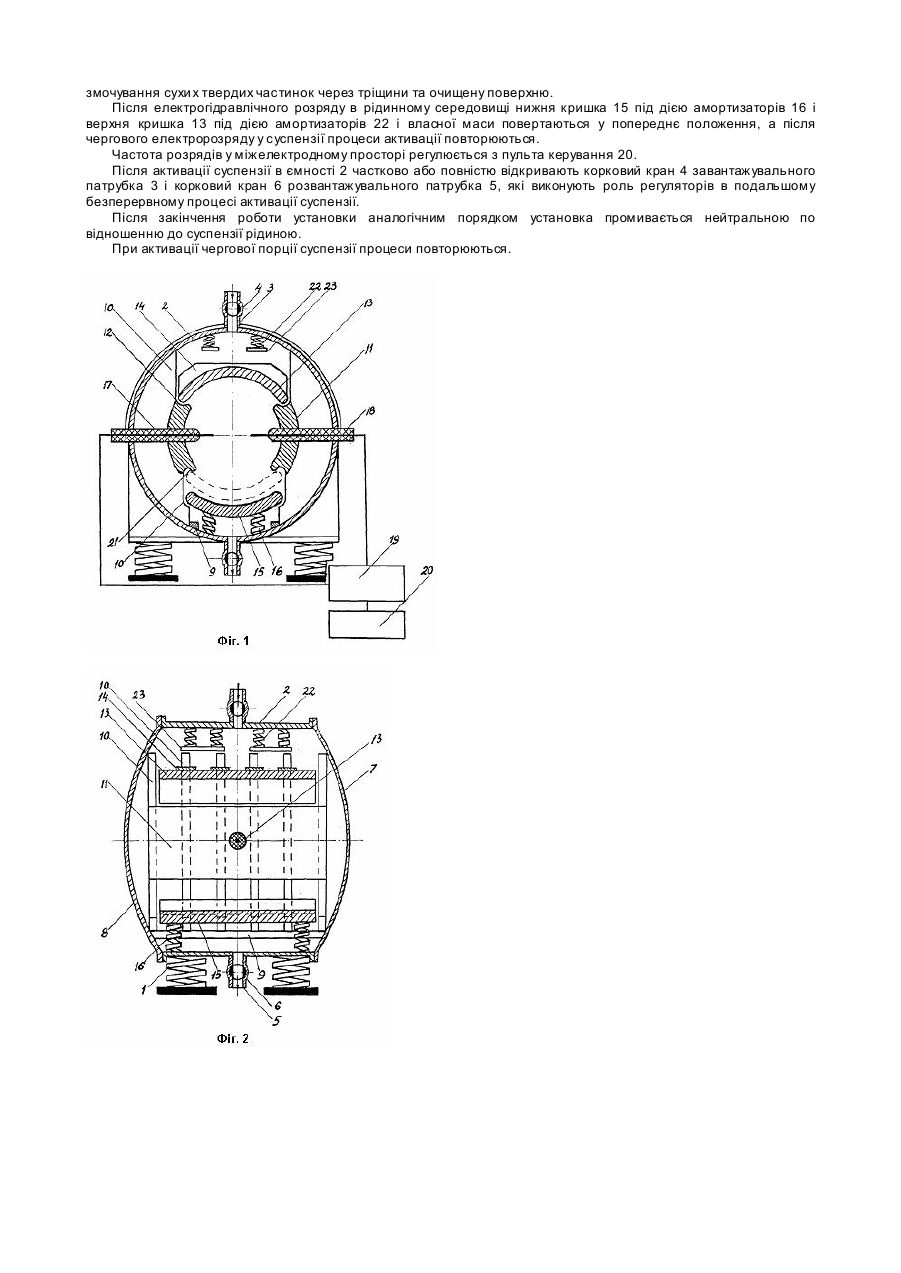

Винахід відноситься до області електротехнічної, будівельної, хімічної, та інших технологій, зокрема, до установок для диспергування твердих частинок в дисперсних суміша х та змішування їх з рідкою фазою. Відомий активатор [патент України № 16087, кл. В28С5/46, Бюл. № 4, 1997], який забезпечений амортизаторами, розміщеними на днищі, вакуумною системою з патрубком, при цьому перфорований циліндр, виконаний з фланцем, розміщеним в нижній його частині під електродами і має сферичне днище з фланцем, розміщену під фланцем циліндра амортизуючу прокладку, установлену між фланцем циліндра і сферичного днища. Недоліками цієї установки є: - низька продуктивність установки від значних витрат часу на активацію твердих частинок в рідині; - недостатня якість суспензії після активації. Відома установка для активації мінеральних в'яжучих [патент України № 16086, Кл. В28С5/46, Бюл. № 4, 1997], яка забезпечена відбивачем, закріпленим на кришках і виконаних у вигляді дугоподібної пластини з тангенціально відігнутим кінцем, причому внутрішня його поверхня має циліндричну форму і розміщена співвісно електродам, верхня кришка відбивача розміщена від вертикальної осі корпуса на відстані 0,2-0,4 радіуса циліндричної поверхні, а довжина відігнутого кінця складає 0,4-0,8 радіуса, при цьому електроди розміщені ексцентрично горизонтальній осі корпуса. Недоліками установки для активації мінеральних в'яжучих є також низька її продуктивність та якість суспензії. В якості прототипу прийнятий "Активатор мінеральних в'яжучи х" [патент України № 16085, Кл. В28С5/46, В02С19/18, Бюл. № 4, 1997], який утримує корпус з розміщеним концентрично циліндром, кришку, днище, електроди, завантажувальний і розвантажувальний патрубки і забезпечений додатковою кришкою з випуклою поверхнею, яка закріплена на циліндрі, сферичним відбивачем з отвором, змонтованим на корпусі, патрубком, з'єднаним з вакуумною системою, причому циліндр виконаний з вертикальних секцій, одна з яких шарнірно з'єднана з додатковою кришкою. Недоліками прототипу є: - складність конструкції установки; - наявність шарнірних з'єднань, які ненадійні в процесі експлуатації; - недостатня якість активованої суспензії. Загальним для електрогідравлічного активатора суспензії і прототипу є герметична циліндрична ємність, кришка, електроди, завантажувальний та розвантажувальний патрубки. Задачею винаходу є удосконалення конструкції установки та підвищення якості суспензії. Задача досягається тим, що в середині циліндричної ємності з допомогою упорів співвісно і вертикально розміщені ребра у вигляді сегментів з жорстко і вертикально закріпленими до них нерухомими відбивачами циліндричної кривизни з гніздами на торцевих частинах, в яких фіксуються випуклі кришки аналогічної кривизни: верхня з опуклими краями і ребрами та нижня з аналогічними округлими краями і амортизаторами, а через них по горизонтальній осі симетрично розміщені електроди з проміжком по центру, які під'єднані до генератора електричних імпульсів та пульта керування, при цьому рух нижньої кришки по вертикалі вгору обмежується ребрами відбивачів, а верхньої кришки - амортизаторами з обмежувачами. Конструктивне рішення електрогідравлічного активатора суспензії забезпечує ряд переваг у порівнянні з відомими аналогами і прототипом та відрізняється від них суттєвими ознаками: 1. Частково нове поєднання ознак - з допомогою упорів співвісно і вертикально розміщені ребра у вигляді сегментів; 2. Введення нових ознак - нерухомі відбивачі з гніздами на торцевих частинах, вер хня і нижня кришки; 3. Заміна частини ознак новими - рух нижньої кришки обмежується ребрами відбивача, рух вер хньої кришки обмежується амортизаторами з обмежувачами; 4. Нове взаємоположення ознак згідно пп. 1, 2 і 3; 5. Нові типи зв'язків і взаємодії між ознаками згідно пп. 1, 2, 3 і 4. Електрогідравлічний активатор суспензії приведений в поперечному розтині на Фіг.1 і повздовжньому розтині на Фіг.2. Електрогідравлічний активатор складається з горизонтально установленої на амортизаторах 1 герметичної циліндричної ємності 2, з центральним завантажувальним патрубком 3, забезпеченим корковим краном 4 і центральним розвантажувальним патрубком 5 з корковим краном 6 і боковими кришками 7 і 8, всередині якої з допомогою упорів 9 співвісно і вертикально розміщені ребра у вигляді сегментів 10 з жорстко і вертикально закріпленими до них нерухомими відбивачами 11 циліндричної кривизни з гніздами 12 на торцевих частинах, в яких фіксуються випуклі кришки аналогічної кривизни: верхня 13 з опуклими краями і ребрами 14 і нижня 15 з аналогічними округлими краями і амортизаторами 16, а через них по горизонтальній осі симетрично розміщені електроди 17 і 18 з проміжком по центру, які під'єднані до генератора електричних імпульсів 19 та пульта керування 20, при цьому рух нижньої кришки 15 по вертикалі вгору обмежується ребрами 21 відбивачів 11 і 12, а верхньої кришки - амортизаторами 22 з обмежувачами 23. Електрогідравлічний активатор працює таким чином. При закритому корковому крані 6 центрального розвантажувального патрубка 5 і відкритому корковому крані 4 центрального завантажувального патрубка 3 в циліндричну ємність 2 подають суспензію до її заповнення, після чого закривають корковий кран 4 і включають генератор 19 електричних імпульсів з пульта керування 20. У процесі електрогідравлічного розряду між електродами 17 і 18 виникають ударні хвилі, високошвидкісні гідропотоки і кавітаційні явища. Під дією тиску верхня кришка 13 рухається вгору до обмежувачів 23, амортизатори яких пом'якшують удар, а нижня кришка 15 аналогічно рухається у протилежну сторону і гальмується амортизаторами 16. Під дією різниці тисків забезпечується направлений турбулентний рух, який сприяє підсиленню кавітаційних явищ і перемішуванню роздроблених твердих частинок з рідкою фазою, а також сприяє регулярній подачі нових порцій суспензії у міжелектродний простір. В зоні електрогідравлічного розряду має місце також зняття з твердих частинок зруйнованої їх частини (зсувом турбулентного потоку, співударянням твердих частинок, тертям їх об поверхню металу, дією кавітації) і змочування сухи х твердих частинок через тріщини та очищену поверхню. Після електрогідравлічного розряду в рідинному середовищі нижня кришка 15 під дією амортизаторів 16 і верхня кришка 13 під дією амортизаторів 22 і власної маси повертаються у попереднє положення, а після чергового електророзряду у суспензії процеси активації повторюються. Частота розрядів у міжелектродному просторі регулюється з пульта керування 20. Після активації суспензії в ємності 2 частково або повністю відкривають корковий кран 4 завантажувального патрубка 3 і корковий кран 6 розвантажувального патрубка 5, які виконують роль регуляторів в подальшому безперервному процесі активації суспензії. Після закінчення роботи установки аналогічним порядком установка промивається нейтральною по відношенню до суспензії рідиною. При активації чергової порції суспензії процеси повторюються.
