Кліп титановий для ендоскопічної абдомінальної хірургії

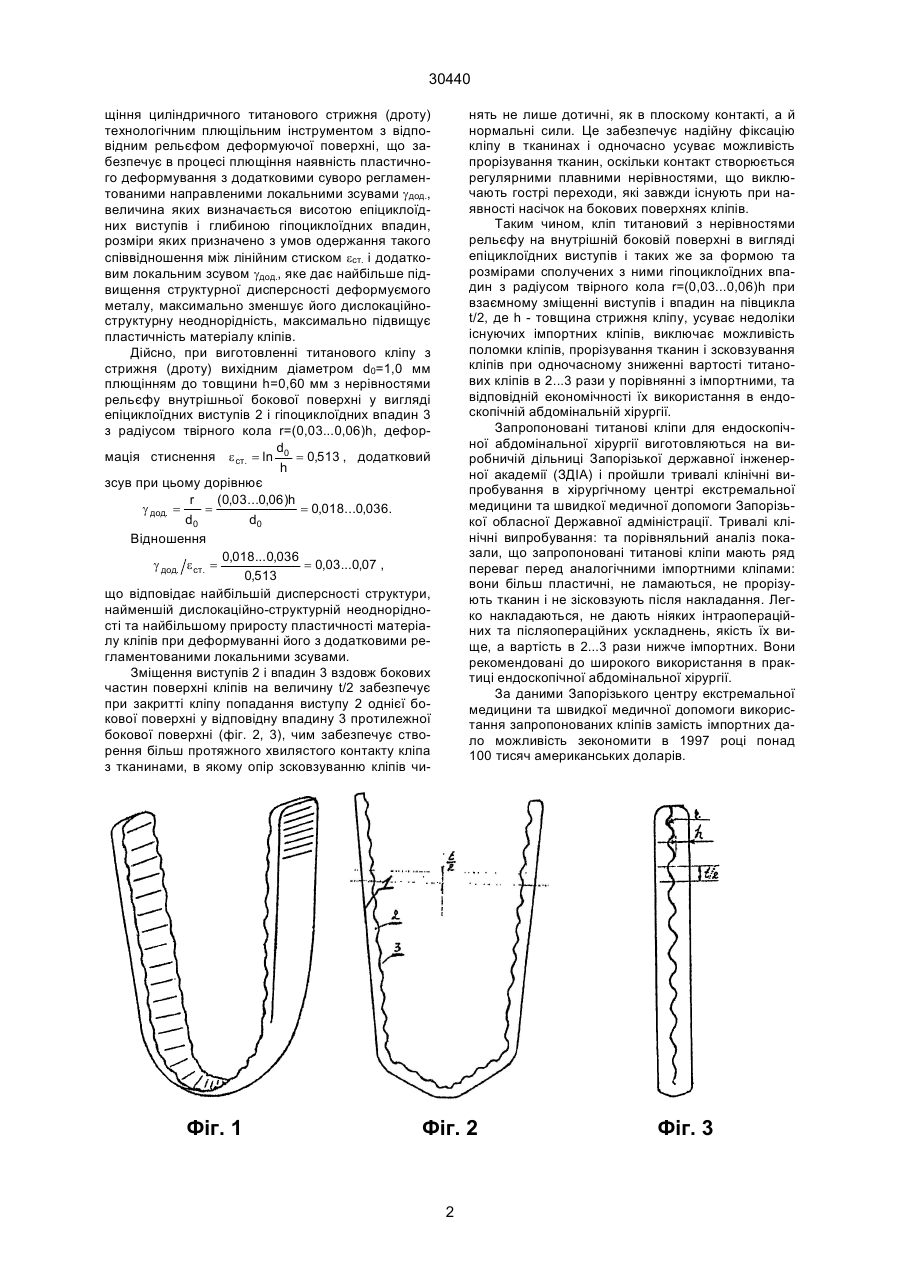

Кліп титановий для ендоскопічної абдомінальної хірургії, являючий собою V-образний затискач з 30440 щіння циліндричного титанового стрижня (дроту) технологічним плющільним інструментом з відповідним рельєфом деформуючої поверхні, що забезпечує в процесі плющіння наявність пластичного деформування з додатковими суворо регламентованими направленими локальними зсувами gдод., величина яких визначається висотою епіциклоїдних виступів і глибиною гіпоциклоїдних впадин, розміри яких призначено з умов одержання такого співвідношення між лінійним стиском eст. і додатковим локальним зсувом gдод., яке дає найбільше підвищення структурної дисперсності деформуємого металу, максимально зменшує його дислокаційноструктурну неоднорідність, максимально підвищує пластичність матеріалу кліпів. Дійсно, при виготовленні титанового кліпу з стрижня (дроту) вихідним діаметром d0=1,0 мм плющінням до товщини h=0,60 мм з нерівностями рельєфу внутрішньої бокової поверхні у вигляді епіциклоїдних виступів 2 і гіпоциклоїдних впадин 3 з радіусом твірного кола r=(0,03...0,06)h, дефорd мація стиснення e ст. = ln 0 = 0,513 , додатковий h зсув при цьому дорівнює r (0,03...0,06)h g дод. = = = 0,018...0,036. d0 d0 Відношення 0,018... 0,036 g дод. e ст. = = 0,03...0,07 , 0,513 що відповідає найбільшій дисперсності структури, найменшій дислокаційно-структурній неоднорідності та найбільшому приросту пластичності матеріалу кліпів при деформуванні його з додатковими регламентованими локальними зсувами. Зміщення виступів 2 і впадин 3 вздовж бокових частин поверхні кліпів на величину t/2 забезпечує при закритті кліпу попадання виступу 2 однієї бокової поверхні у відповідну впадину 3 протилежної бокової поверхні (фіг. 2, 3), чим забезпечує створення більш протяжного хвилястого контакту кліпа з тканинами, в якому опір зсковзуванню кліпів чи Фіг. 1 нять не лише дотичні, як в плоскому контакті, а й нормальні сили. Це забезпечує надійну фіксацію кліпу в тканинах і одночасно усуває можливість прорізування тканин, оскільки контакт створюється регулярними плавними нерівностями, що виключають гострі переходи, які завжди існують при наявності насічок на бокових поверхнях кліпів. Таким чином, кліп титановий з нерівностями рельєфу на внутрішній боковій поверхні в вигляді епіциклоїдних виступів і таких же за формою та розмірами сполучених з ними гіпоциклоїдних впадин з радіусом твірного кола r=(0,03...0,06)h при взаємному зміщенні виступів і впадин на півцикла t/2, де h - товщина стрижня кліпу, усуває недоліки існуючих імпортних кліпів, виключає можливість поломки кліпів, прорізування тканин і зсковзування кліпів при одночасному зниженні вартості титанових кліпів в 2...3 рази у порівнянні з імпортними, та відповідній економічності їх використання в ендоскопічній абдомінальній хірургії. Запропоновані титанові кліпи для ендоскопічної абдомінальної хірургії виготовляються на виробничій дільниці Запорізької державної інженерної академії (ЗДІА) і пройшли тривалі клінічні випробування в хірургічному центрі екстремальної медицини та швидкої медичної допомоги Запорізької обласної Державної адміністрації. Тривалі клінічні випробування: та порівняльний аналіз показали, що запропоновані титанові кліпи мають ряд переваг перед аналогічними імпортними кліпами: вони більш пластичні, не ламаються, не прорізують тканин і не зісковзують після накладання. Легко накладаються, не дають ніяких інтраопераційних та післяопераційних ускладнень, якість їх вище, а вартість в 2...3 рази нижче імпортних. Вони рекомендовані до широкого використання в практиці ендоскопічної абдомінальної хірургії. За даними Запорізького центру екстремальної медицини та швидкої медичної допомоги використання запропонованих кліпів замість імпортних дало можливість зекономити в 1997 році понад 100 тисяч американських доларів. Фіг. 2 2 Фіг. 3 30440 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
