Автомат для виготовлення вафельних стаканчиків

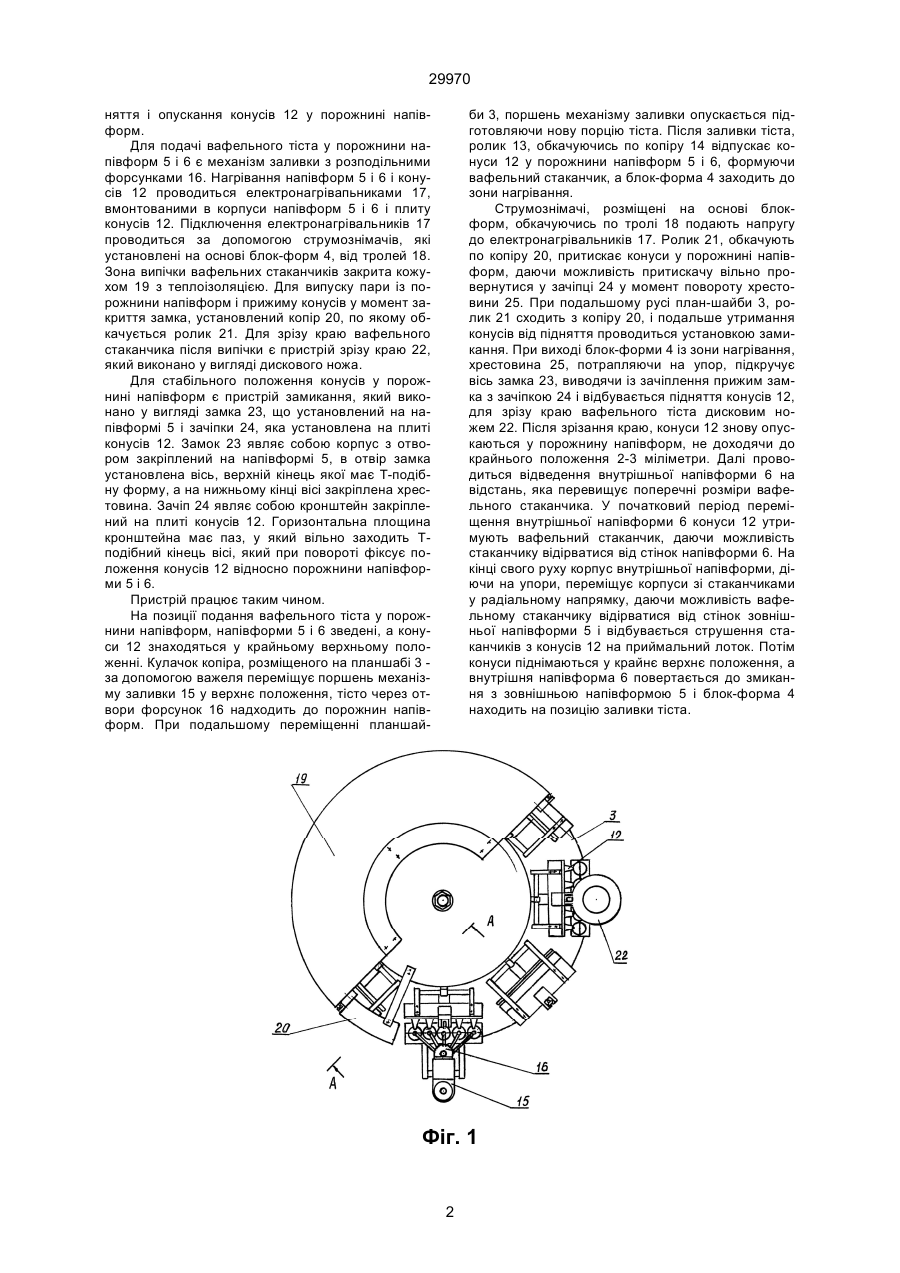

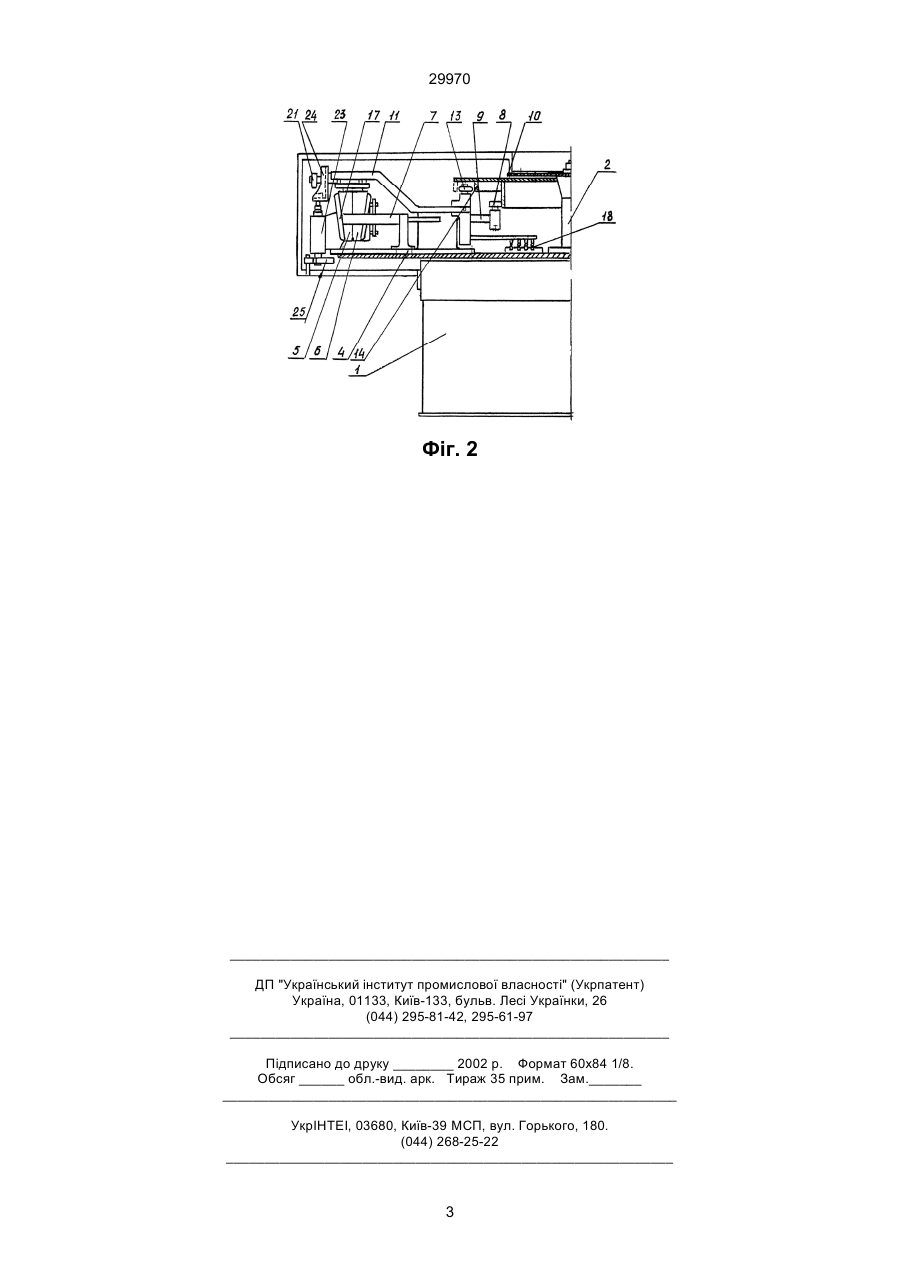

Автомат для виготовлення вафельних стаканчиків, що включає ротор з планшайбою, по пери 29970 няття і опускання конусів 12 у порожнині напівформ. Для подачі вафельного тіста у порожнини напівформ 5 і 6 є механізм заливки з розподільними форсунками 16. Нагрівання напівформ 5 і 6 і конусів 12 проводиться електронагрівапьниками 17, вмонтованими в корпуси напівформ 5 і 6 і плиту конусів 12. Підключення електронагрівальників 17 проводиться за допомогою струмознімачів, які установлені на основі блок-форм 4, від тролей 18. Зона випічки вафельних стаканчиків закрита кожухом 19 з теплоізоляцією. Для випуску пари із порожнини напівформ і прижиму конусів у момент закриття замка, установлений копір 20, по якому обкачується ролик 21. Для зрізу краю вафельного стаканчика після випічки є пристрій зрізу краю 22, який виконано у вигляді дискового ножа. Для стабільного положення конусів у порожнині напівформ є пристрій замикання, який виконано у вигляді замка 23, що установлений на напівформі 5 і зачіпки 24, яка установлена на плиті конусів 12. Замок 23 являє собою корпус з отвором закріплений на напівформі 5, в отвір замка установлена вісь, верхній кінець якої має Т-подібну форму, а на нижньому кінці вісі закріплена хрестовина. Зачіп 24 являє собою кронштейн закріплений на плиті конусів 12. Горизонтальна площина кронштейна має паз, у який вільно заходить Тподібний кінець вісі, який при повороті фіксує положення конусів 12 відносно порожнини напівформи 5 і 6. Пристрій працює таким чином. На позиції подання вафельного тіста у порожнини напівформ, напівформи 5 і 6 зведені, а конуси 12 знаходяться у крайньому верхньому положенні. Кулачок копіра, розміщеного на планшабі 3 за допомогою важеля переміщує поршень механізму заливки 15 у верхнє положення, тісто через отвори форсунок 16 надходить до порожнин напівформ. При подальшому переміщенні планшай би 3, поршень механізму заливки опускається підготовляючи нову порцію тіста. Після заливки тіста, ролик 13, обкачуючись по копіру 14 відпускає конуси 12 у порожнини напівформ 5 і 6, формуючи вафельний стаканчик, а блок-форма 4 заходить до зони нагрівання. Струмознімачі, розміщені на основі блокформ, обкачуючись по тролі 18 подають напругу до електронагрівальників 17. Ролик 21, обкачують по копіру 20, притискає конуси у порожнині напівформ, даючи можливість притискачу вільно провернутися у зачіпці 24 у момент повороту хрестовини 25. При подальшому русі план-шайби 3, ролик 21 сходить з копіру 20, і подальше утримання конусів від підняття проводиться установкою замикання. При виході блок-форми 4 із зони нагрівання, хрестовина 25, потрапляючи на упор, підкручує вісь замка 23, виводячи із зачіплення прижим замка з зачіпкою 24 і відбувається підняття конусів 12, для зрізу краю вафельного тіста дисковим ножем 22. Після зрізання краю, конуси 12 знову опускаються у порожнину напівформ, не доходячи до крайнього положення 2-3 міліметри. Далі проводиться відведення внутрішньої напівформи 6 на відстань, яка перевищує поперечні розміри вафельного стаканчика. У початковий період переміщення внутрішньої напівформи 6 конуси 12 утримують вафельний стаканчик, даючи можливість стаканчику відірватися від стінок напівформи 6. На кінці свого руху корпус внутрішньої напівформи, діючи на упори, переміщує корпуси зі стаканчиками у радіальному напрямку, даючи можливість вафельному стаканчику відірватися від стінок зовнішньої напівформи 5 і відбувається струшення стаканчиків з конусів 12 на приймальний лоток. Потім конуси піднімаються у крайнє верхнє положення, а внутрішня напівформа 6 повертається до змикання з зовнішньою напівформою 5 і блок-форма 4 находить на позицію заливки тіста. Фіг. 1 2 29970 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
