Композиційний цемент подвійного твердіння для цементування незнімних зубних протезів

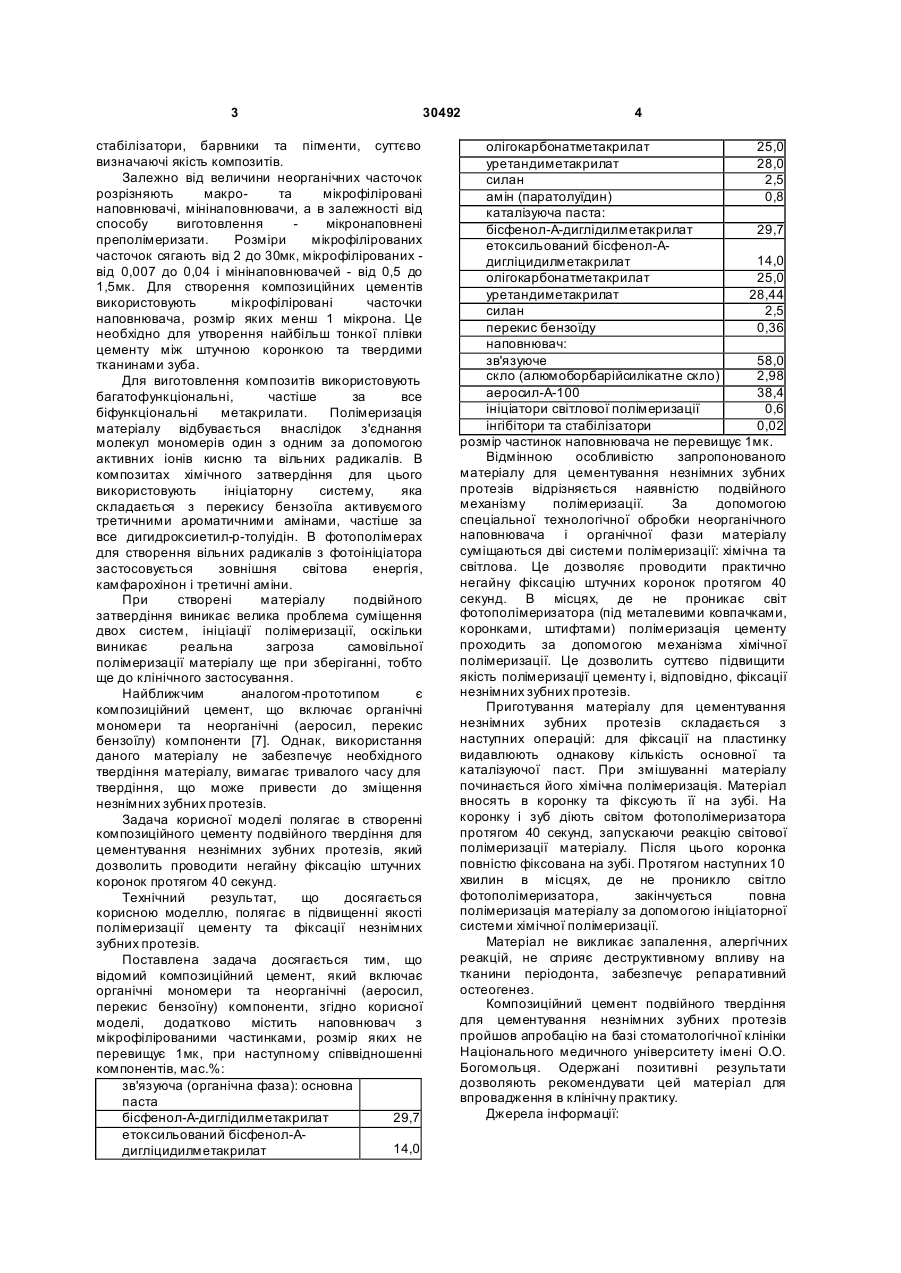

Композиційний цемент подвійного твердіння для цементування незнімних зубних протезів, що включає органічні мономери та неорганічні (аеросил, перекис бензоїлу) компоненти, який відрізняє ться тим, що додатково включає наповнювач з мікрофілірованими частинками, розмір яких не перевищує 1 мк, при наступному співвідношенні компонентів, мас. %: зв'язуюча (органічна фаза): основна паста бісфенол-А-диглідилметакрилат 29,7 U 2 (19) 1 3 30492 стабілізатори, барвники та пігменти, суттєво визначаючі якість композитів. Залежно від величини неорганічних часточок розрізняють макрота мікрофіліровані наповнювачі, мінінаповнювачи, а в залежності від способу виготовлення мікронаповнені преполімеризати. Розміри мікрофілірованих часточок сягають від 2 до 30мк, мікрофілірованих від 0,007 до 0,04 і мінінаповнювачей - від 0,5 до 1,5мк. Для створення композиційних цементів використовують мікрофіліровані часточки наповнювача, розмір яких менш 1 мікрона. Це необхідно для утворення найбільш тонкої плівки цементу між штучною коронкою та твердими тканинами зуба. Для виготовлення композитів використовують багатофункціональні, частіше за все біфункціональні метакрилати. Полімеризація матеріалу відбувається внаслідок з'єднання молекул мономерів один з одним за допомогою активних іонів кисню та вільних радикалів. В композитах хімічного затвердіння для цього використовують ініціаторну систему, яка складається з перекису бензоїла активуємого третичними ароматичними амінами, частіше за все дигидроксиетил-р-толуідін. В фотополімерах для створення вільних радикалів з фотоініціатора застосовується зовнішня світова енергія, камфарохінон і третичні аміни. При створені матеріалу подвійного затвердіння виникає велика проблема суміщення двох систем, ініціації полімеризації, оскільки виникає реальна загроза самовільної полімеризації матеріалу ще при зберіганні, тобто ще до клінічного застосування. Найближчим аналогом-прототипом є композиційний цемент, що включає органічні мономери та неорганічні (аеросил, перекис бензоїлу) компоненти [7]. Однак, використання даного матеріалу не забезпечує необхідного твердіння матеріалу, вимагає тривалого часу для твердіння, що може привести до зміщення незнімних зубних протезів. Задача корисної моделі полягає в створенні композиційного цементу подвійного твердіння для цементування незнімних зубних протезів, який дозволить проводити негайну фіксацію штучних коронок протягом 40 секунд. Технічний результат, що досягається корисною моделлю, полягає в підвищенні якості полімеризації цементу та фіксації незнімних зубних протезів. Поставлена задача досягається тим, що відомий композиційний цемент, який включає органічні мономери та неорганічні (аеросил, перекис бензоїну) компоненти, згідно корисної моделі, додатково містить наповнювач з мікрофілірованими частинками, розмір яких не перевищує 1мк, при наступному співвідношенні компонентів, мас.%: зв'язуюча (органічна фаза): основна паста бісфенол-А-диглідилметакрилат 29,7 етоксильований бісфенол-А14,0 дигліцидилметакрилат 4 олігокарбонатметакрилат 25,0 уретандиметакрилат 28,0 силан 2,5 амін (паратолуїдин) 0,8 каталізуюча паста: бісфенол-А-диглідилметакрилат 29,7 етоксильований бісфенол-А14,0 дигліцидилметакрилат олігокарбонатметакрилат 25,0 уретандиметакрилат 28,44 силан 2,5 перекис бензоїду 0,36 наповнювач: зв'язуюче 58,0 скло (алюмоборбарійсилікатне скло) 2,98 аеросил-А-100 38,4 ініціатори світлової полімеризації 0,6 інгібітори та стабілізатори 0,02 розмір частинок наповнювача не перевищує 1мк. Відмінною особливістю запропонованого матеріалу для цементування незнімних зубних протезів відрізняється наявністю подвійного механізму полімеризації. За допомогою спеціальної технологічної обробки неорганічного наповнювача і органічної фази матеріалу суміщаються дві системи полімеризації: хімічна та світлова. Це дозволяє проводити практично негайну фіксацію штучних коронок протягом 40 секунд. В місцях, де не проникає світ фотополімеризатора (під металевими ковпачками, коронками, штифтами) полімеризація цементу проходить за допомогою механізма хімічної полімеризації. Це дозволить суттєво підвищити якість полімеризації цементу і, відповідно, фіксації незнімних зубних протезів. Приготування матеріалу для цементування незнімних зубних протезів складається з наступних операцій: для фіксації на пластинку видавлюють однакову кількість основної та каталізуючої паст. При змішуванні матеріалу починається його хімічна полімеризація. Матеріал вносять в коронку та фіксують її на зубі. На коронку і зуб діють світом фотополімеризатора протягом 40 секунд, запускаючи реакцію світової полімеризації матеріалу. Після цього коронка повністю фіксована на зубі. Протягом наступних 10 хвилин в місцях, де не проникло світло фотополімеризатора, закінчується повна полімеризація матеріалу за допомогою ініціаторної системи хімічної полімеризації. Матеріал не викликає запалення, алергічних реакцій, не сприяє деструктивному впливу на тканини періодонта, забезпечує репаративний остеогенез. Композиційний цемент подвійного твердіння для цементування незнімних зубних протезів пройшов апробацію на базі стоматологічної клініки Національного медичного університету імені О.О. Богомольця. Одержані позитивні результати дозволяють рекомендувати цей матеріал для впровадження в клінічну практику. Джерела інформації: 5 30492 1. Шнайдер Ф. Солитер - новый материал для прямого пломбирования жевательных зубов. // Клиническая стоматологил. - 1998. - №1. - с.46-49. 2. Иоффе Е. Зубоврачебные заметки. - НьюЙорк, Санкт-Петербург. - 1999. - 216с. 3. Донский Г.И., Паламарчук Ю.Н., Павлюченко О.Н. Восстановительные и пломбировачные материала. - Донецк: ООО "Лебедь". - 1999. - 216с. 4. Цимбалистов А.В., Жидких В.Д., Шторина Г.Б. Светоотверждаемые композиционные материалы. - Санкт-Петербург. - 2001. - 96с. 5. Колер В.Технічні аспекти застосування системи новітніх матеріалів. Частина 2. // Новини стоматології. - 1997. №2. - с.24-28. 6. Це X. Новые материалы в зубном протезировании. // Клиническая стоматология. 1997. №2. - с.38-41. 7. Патент РФ №2253432, А62К6/02. Состав для пломбирования корневых каналов зубов. 6
