Спосіб очищення генераторних газів

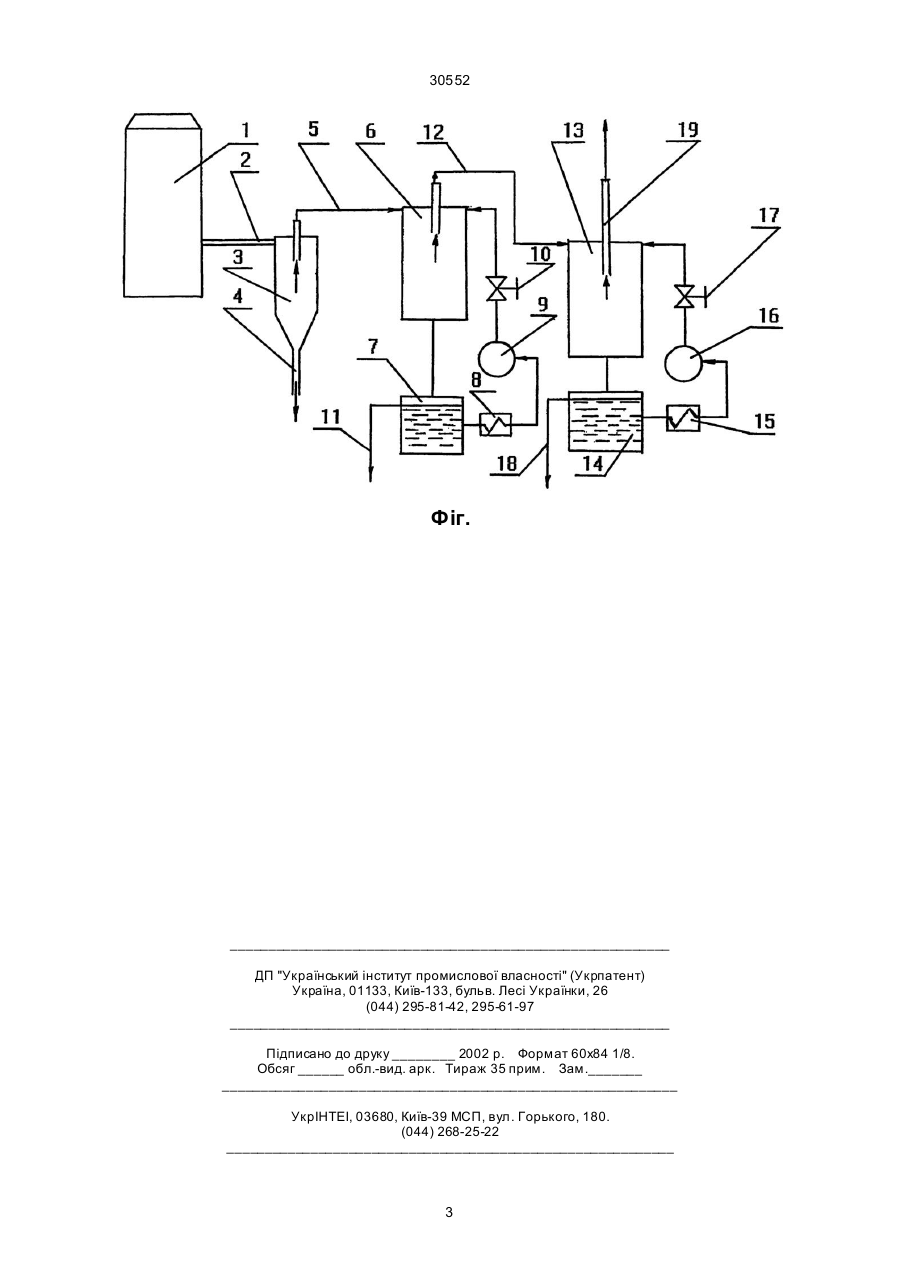

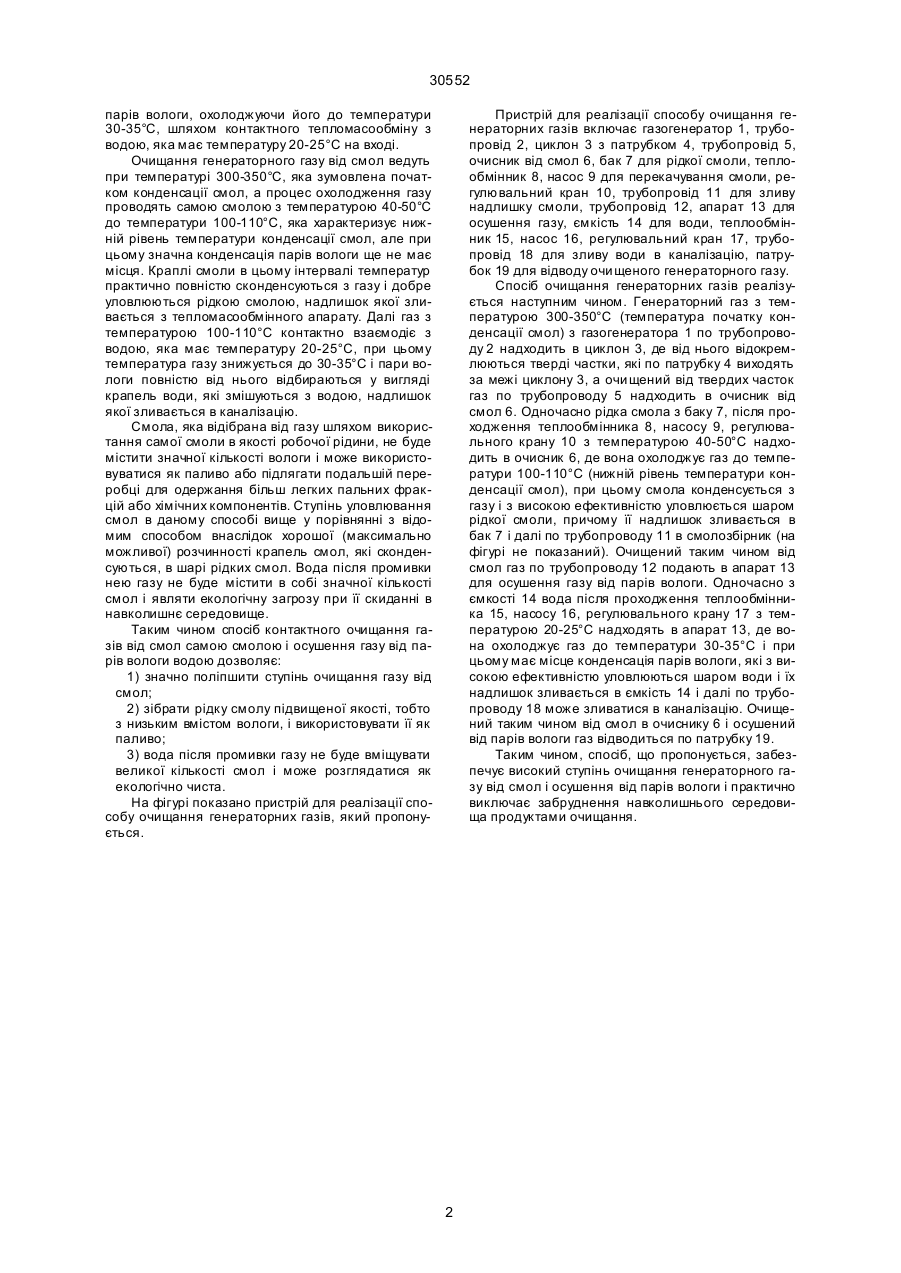

Спосіб очищення генераторних газів, що містять конденсовні компоненти, який включає відок 30552 парів вологи, охолоджуючи його до температури 30-35°С, шляхом контактного тепломасообміну з водою, яка має температуру 20-25°С на вході. Очищання генераторного газу від смол ведуть при температурі 300-350°С, яка зумовлена початком конденсації смол, а процес охолодження газу проводять самою смолою з температурою 40-50°С до температури 100-110°С, яка характеризує нижній рівень температури конденсації смол, але при цьому значна конденсація парів вологи ще не має місця. Краплі смоли в цьому інтервалі температур практично повністю сконденсуються з газу і добре уловлюються рідкою смолою, надлишок якої зливається з тепломасообмінного апарату. Далі газ з температурою 100-110°С контактно взаємодіє з водою, яка має температуру 20-25°С, при цьому температура газу знижується до 30-35°С і пари вологи повністю від нього відбираються у вигляді крапель води, які змішуються з водою, надлишок якої зливається в каналізацію. Смола, яка відібрана від газу шляхом використання самої смоли в якості робочої рідини, не буде містити значної кількості вологи і може використовуватися як паливо або підлягати подальшій переробці для одержання більш легких пальних фракцій або хімічних компонентів. Ступінь уловлювання смол в даному способі вище у порівнянні з відомим способом внаслідок хорошої (максимально можливої) розчинності крапель смол, які сконденсуються, в шарі рідких смол. Вода після промивки нею газу не буде містити в собі значної кількості смол і являти екологічну загрозу при її скиданні в навколишнє середовище. Таким чином спосіб контактного очищання газів від смол самою смолою і осушення газу від парів вологи водою дозволяє: 1) значно поліпшити ступінь очищання газу від смол; 2) зібрати рідку смолу підвищеної якості, тобто з низьким вмістом вологи, і використовувати її як паливо; 3) вода після промивки газу не буде вміщувати великої кількості смол і може розглядатися як екологічно чиста. На фігурі показано пристрій для реалізації способу очищання генераторних газів, який пропонується. Пристрій для реалізації способу очищання генераторних газів включає газогенератор 1, трубопровід 2, циклон 3 з патрубком 4, трубопровід 5, очисник від смол 6, бак 7 для рідкої смоли, теплообмінник 8, насос 9 для перекачування смоли, регулювальний кран 10, трубопровід 11 для зливу надлишку смоли, трубопровід 12, апарат 13 для осушення газу, ємкість 14 для води, теплообмінник 15, насос 16, регулювальний кран 17, трубопровід 18 для зливу води в каналізацію, патрубок 19 для відводу очи щеного генераторного газу. Спосіб очищання генераторних газів реалізується наступним чином. Генераторний газ з температурою 300-350°С (температура початку конденсації смол) з газогенератора 1 по трубопроводу 2 надходить в циклон 3, де від нього відокремлюються тверді частки, які по патрубку 4 виходять за межі циклону 3, а очи щений від твердих часток газ по трубопроводу 5 надходить в очисник від смол 6. Одночасно рідка смола з баку 7, після проходження теплообмінника 8, насосу 9, регулювального крану 10 з температурою 40-50°С надходить в очисник 6, де вона охолоджує газ до температури 100-110°С (нижній рівень температури конденсації смол), при цьому смола конденсується з газу і з високою ефективністю уловлюється шаром рідкої смоли, причому її надлишок зливається в бак 7 і далі по трубопроводу 11 в смолозбірник (на фігурі не показаний). Очищений таким чином від смол газ по трубопроводу 12 подають в апарат 13 для осушення газу від парів вологи. Одночасно з ємкості 14 вода після проходження теплообмінника 15, насосу 16, регулювального крану 17 з температурою 20-25°С надходять в апарат 13, де вона охолоджує газ до температури 30-35°С і при цьому має місце конденсація парів вологи, які з високою ефективністю уловлюються шаром води і їх надлишок зливається в ємкість 14 і далі по трубопроводу 18 може зливатися в каналізацію. Очищений таким чином від смол в очиснику 6 і осушений від парів вологи газ відводиться по патрубку 19. Таким чином, спосіб, що пропонується, забезпечує високий ступінь очищання генераторного газу від смол і осушення від парів вологи і практично виключає забруднення навколишнього середовища продуктами очищання. 2 30552 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
