Газліфтний підйомник
Номер патенту: 30571
Опубліковано: 15.11.2000
Автори: Копичко Володимир Степанович, Тарабаринов Петро Васильович, Мельник Віктор Іванович, Заяць Володимир Степанович, Бульбас Валерій Миколайович, Піта Микола Васильович, Рилов Борис Михайлович, Лилак Микола Миколайович, Цвик Богдан Миколайович
Текст

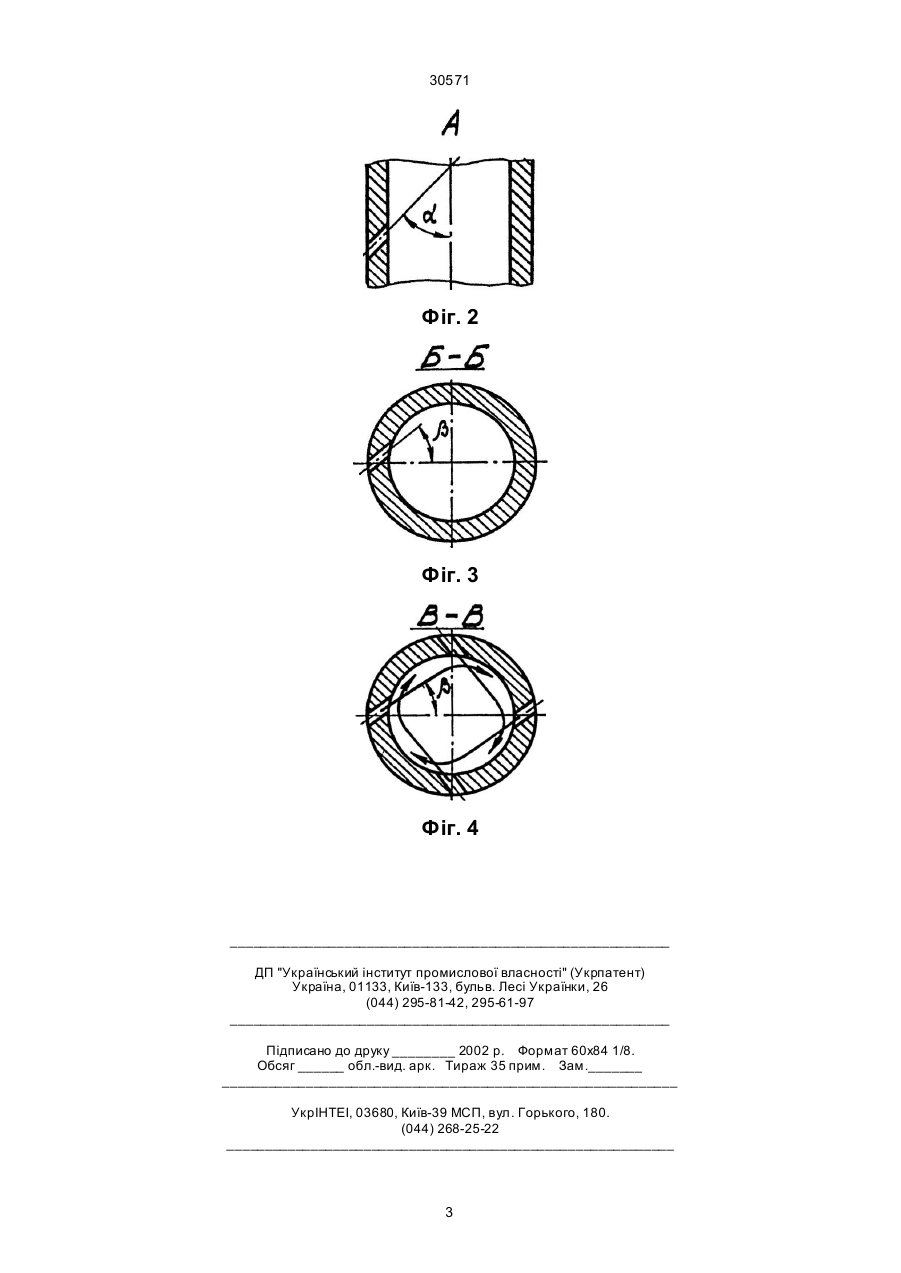

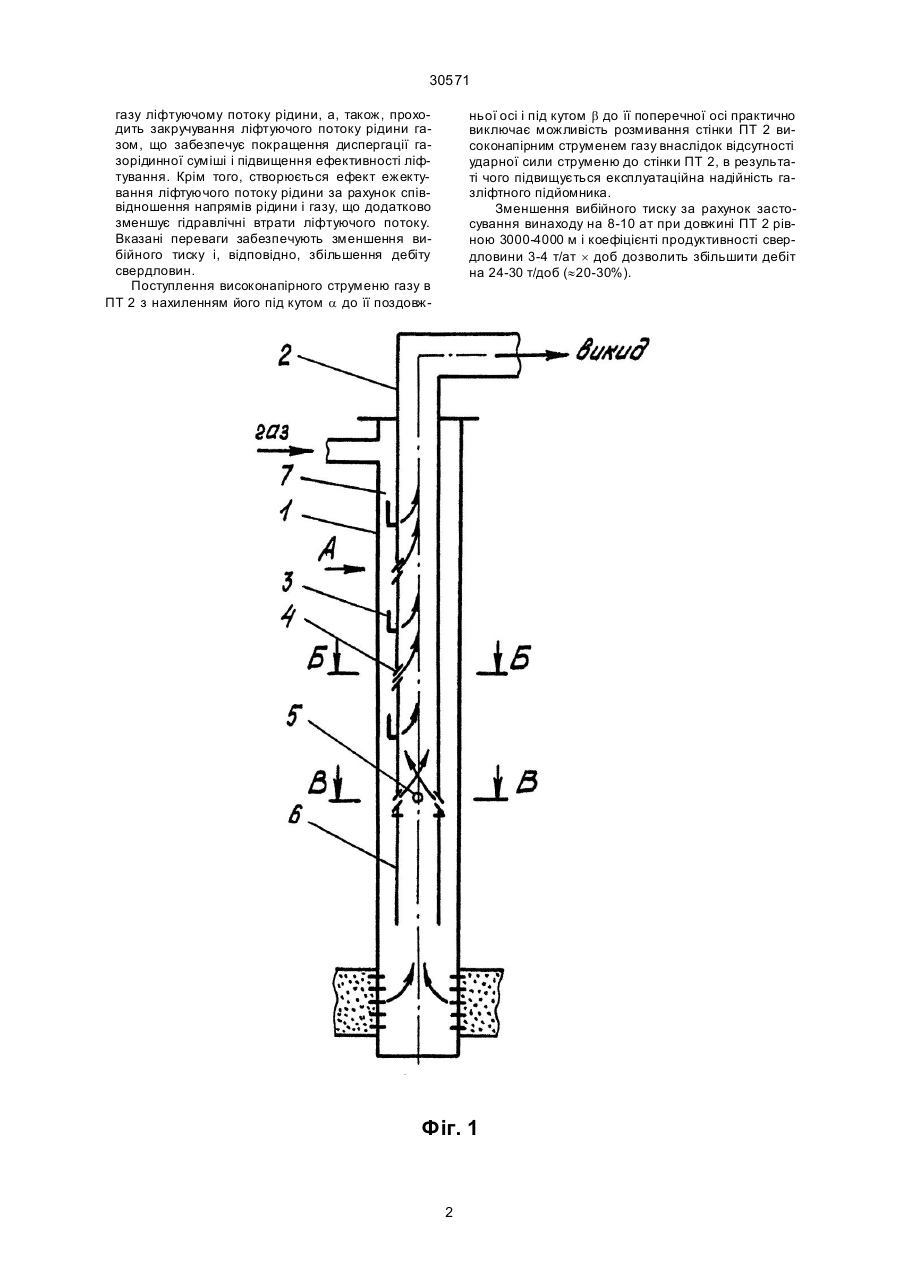

Газліфтний підйомник, який містить розміщену в експлуатаційній колоні підйомну тр убу з зозсереджено розміщеними на ній пусковими клапанами і робочими отворами-диспергаторами, розміщену під ними робочу муфту і хвостовик, який відрізняється тим, що робочі отвори-диспергатори виконані з нахиленням під кутом a до поздовжньої осі і з одночасним нахиленням під кутом b до її поперечної осі. (19) (21) 99084480 (22) 04.08.1999 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Мельник Віктор Іванович, Тарабаринов Петро Васильович, Рилов Борис Ми хайлович, Бульбас Валерій Миколайович, Лилак Микола Миколайович, Копичко Володимир Степанович, Заяць Володимир Степанович, Цвик Богдан Миколайович, Піта Микола Васильович 30571 ньої осі і під кутом b до її поперечної осі практично виключає можливість розмивання стінки ПТ 2 високонапірним струменем газу внаслідок відсутності ударної сили струменю до стінки ПТ 2, в результаті чого підвищується експлуатаційна надійність газліфтного підйомника. Зменшення вибійного тиску за рахунок застосування винаходу на 8-10 ат при довжині ПТ 2 рівною 3000-4000 м і коефіцієнті продуктивності свердловини 3-4 т/ат ´ доб дозволить збільшити дебіт на 24-30 т/доб (»20-30%). газу ліфтуючому потоку рідини, а, також, проходить закручування ліфтуючого потоку рідини газом, що забезпечує покращення диспергації газорідинної суміші і підвищення ефективності ліфтування. Крім того, створюється ефект ежектування ліфтуючого потоку рідини за рахунок співвідношення напрямів рідини і газу, що додатково зменшує гідравлічні втрати ліфтуючого потоку. Вказані переваги забезпечують зменшення вибійного тиску і, відповідно, збільшення дебіту свердловин. Поступлення високонапірного струменю газу в ПТ 2 з нахиленням його під кутом a до її поздовж Фіг. 1 2 30571 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюGaslift elevator
Автори англійськоюMelnyk Viktor Ivanovych, Tarabarynov Petro Vasyliovych, Rylov Borys Mykhailovych, Bulbas Valerii Mykolaiovych, Lylak Mykola Mykolaiovych, Kopychko Volodymyr Stepanovych, Zaiats Volodymyr Stepanovych, Tsvyk Bohdan Mykolaiovych, Pita Mykola Vasyliovych
Назва патенту російськоюГазлифтный подъемник
Автори російськоюМельник Виктор Иванович, Тарабаринов Петр Васильевич, Рылов Борис Михайлович, Бульбас Валерий Николаевич, Лилак Николай Николаевич, Копичко Владимир Степанович, Заяц Владимир Степанович, Цвик Богдан Николаевич, Пита Николай Васильевич
МПК / Мітки
МПК: F04F 1/20
Мітки: газліфтній, підйомник
