Формула / Реферат

Подъемник установки сухого тушения кокса, включающий тележку с приводом горизонтально­го перемещения, расположенную на металлокон­струкции, привод подъема кузова коксовозного вагона, полиспаст, верхние блоки которого закреп­лены на тележке, траверсу с грузозахватным уст­ройством, закрепленную на нижних блоках полиспаста, отличающийся тем, что, с целью сни­жения металлоемкости и повышения надежности подъемника, приводы горизонтального перемеще­ния и подъемника кузова, приводы горизонтально­го перемещения и подъема кузова закреплены стационарно на металлоконструкции, канаты при­вода подъема взаимодействуют с направляющими блоками, размещенными на металлоконструкции между приводом подъема и полиспастом, и свободные концы канатов закреплены на металлоконст­рукции.

Текст

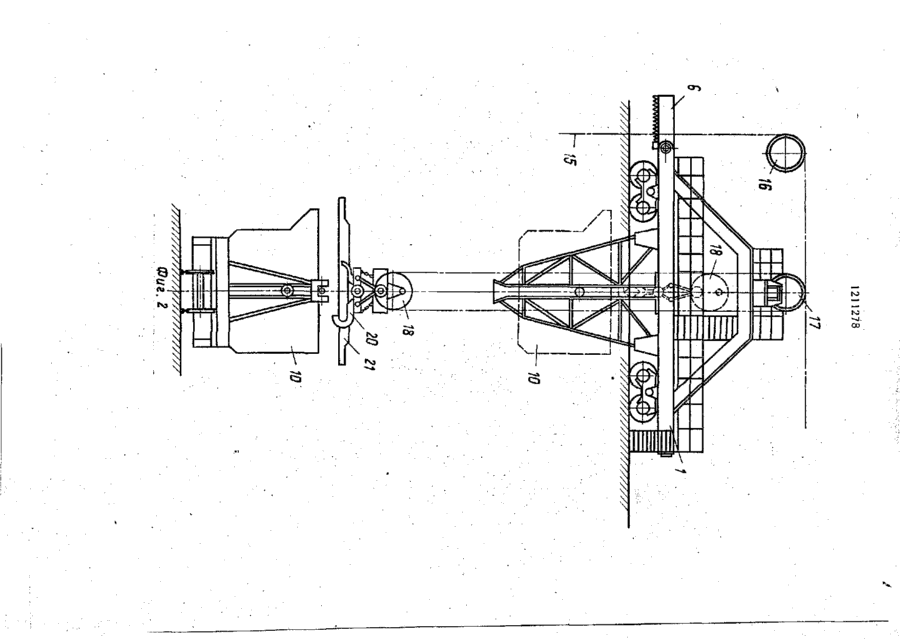

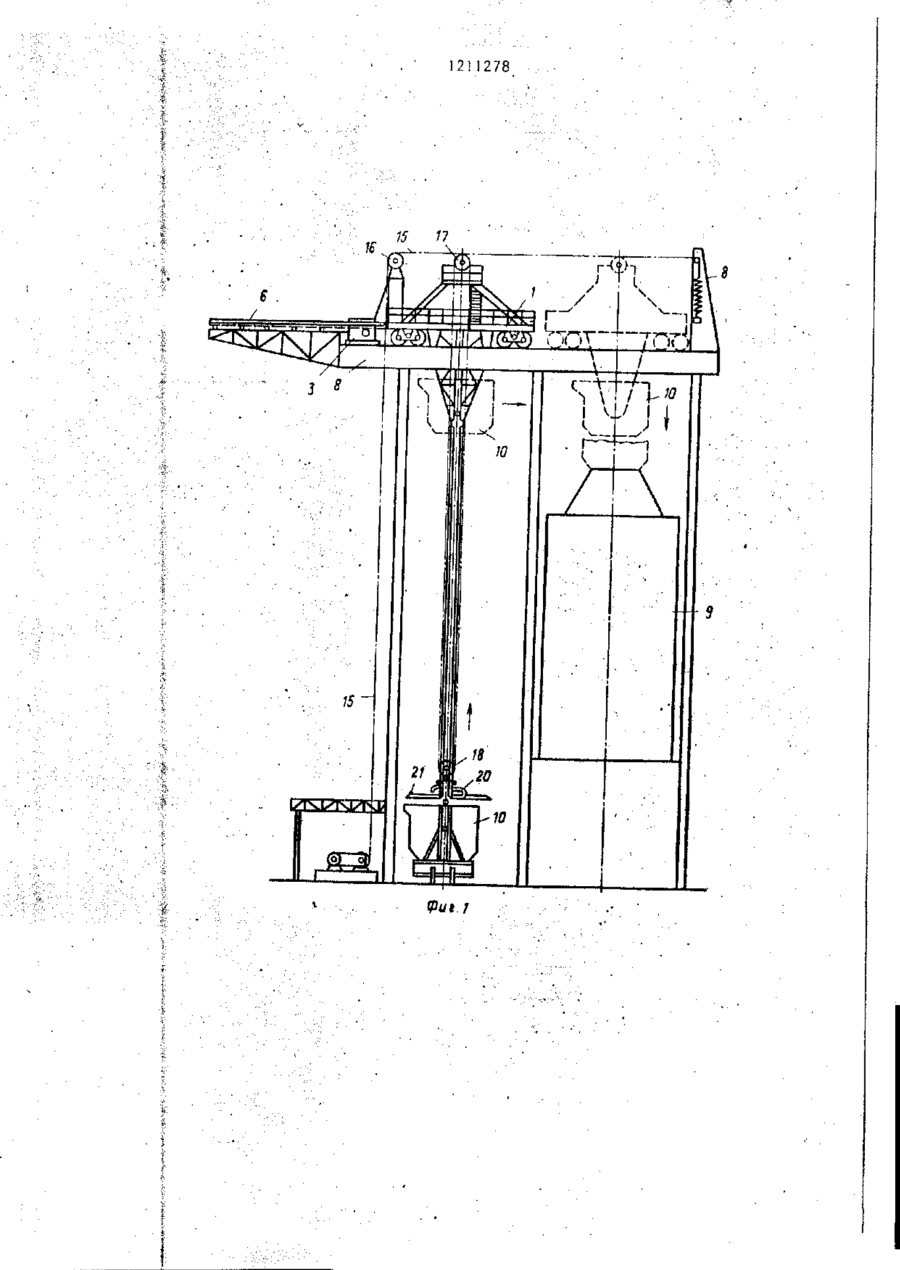

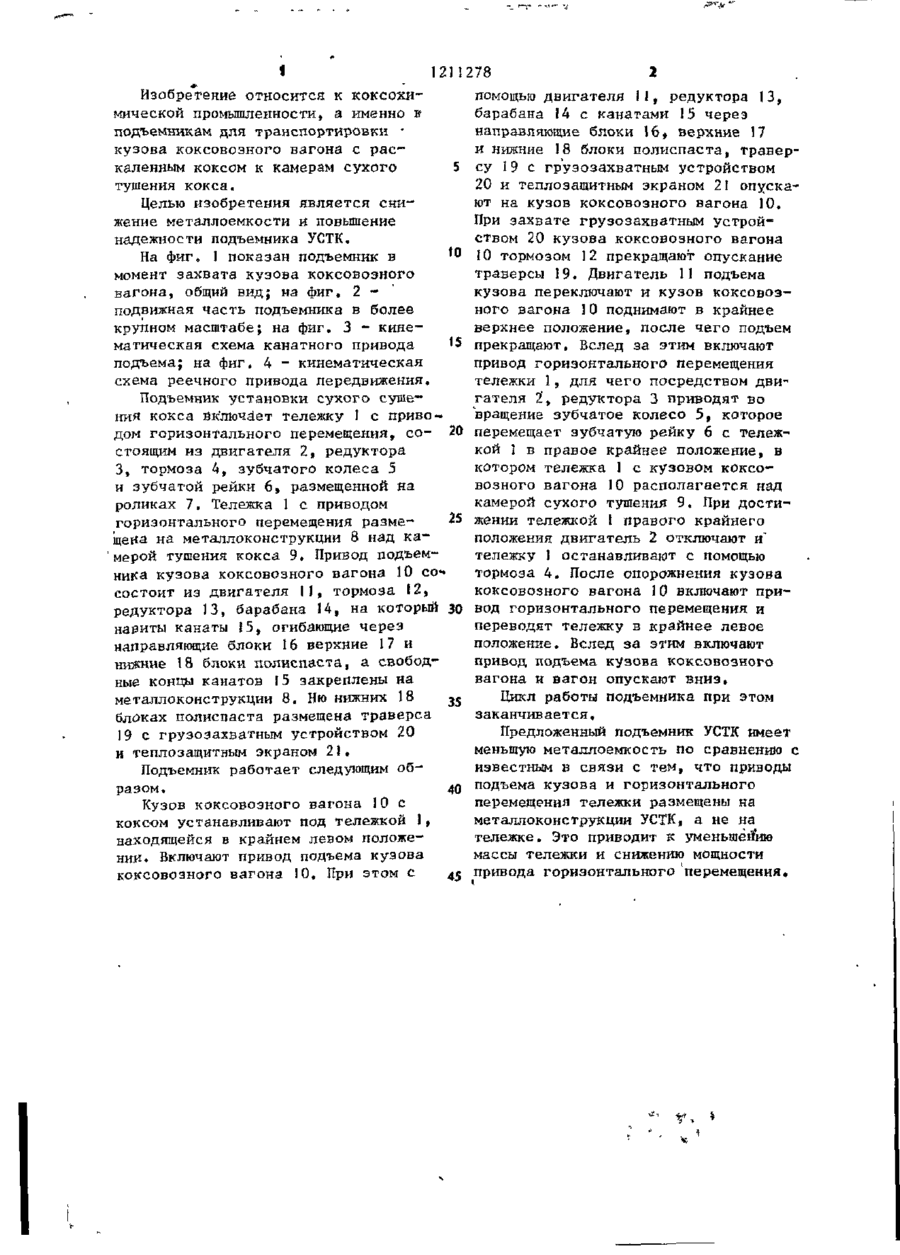

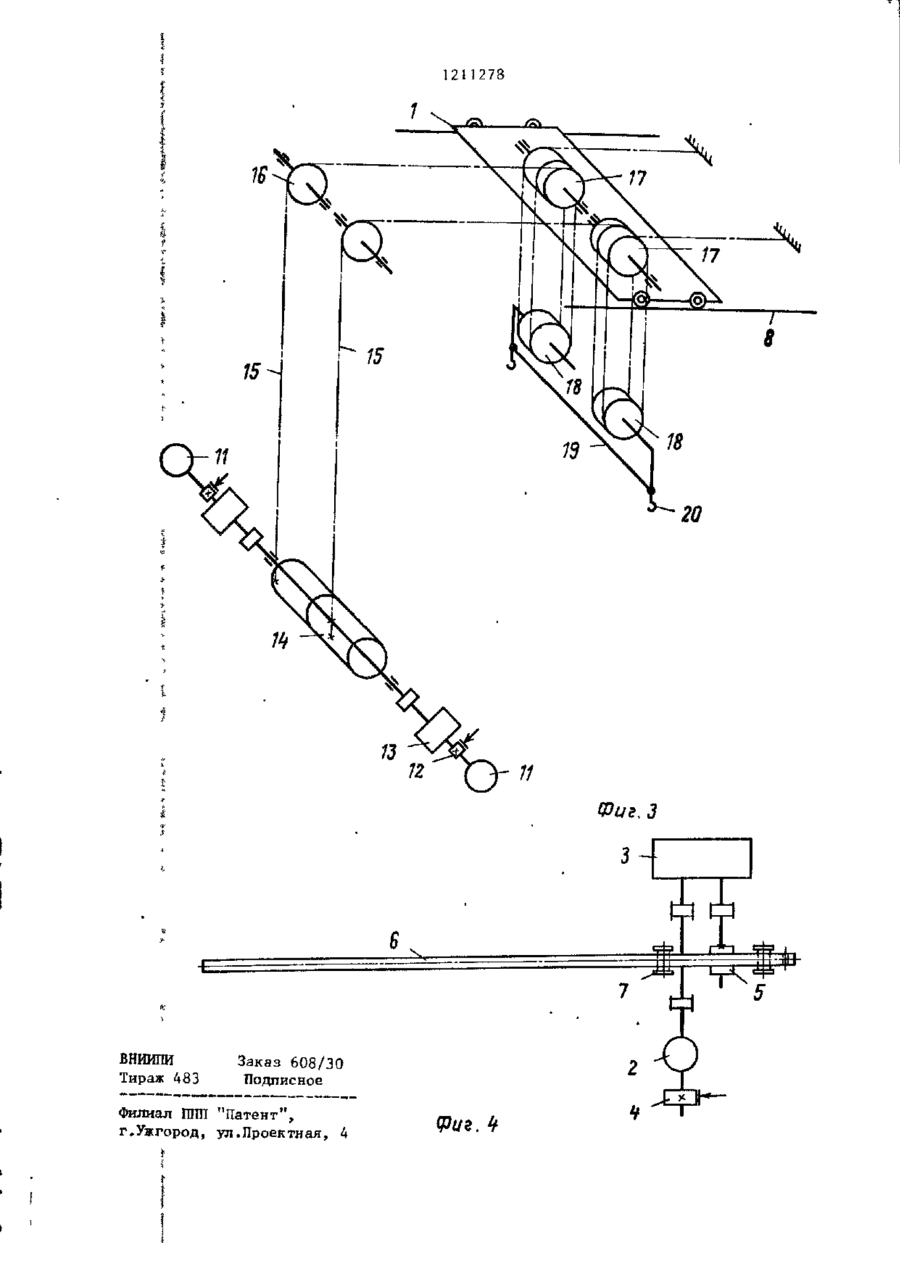

ПОДЪЕМНИК УСТАНОВКИ СУХОГО ТУШЕНИЯ КОКСА, включающий тележку с приводом горизонтального перемещения, расположенную на металлоконструкции, привод подъема кузова коксо возного вагона, полиспаст, верхние блоки которого закреплены на тележке, траверсу с грузозахватным устройством, закрепленную на нижних блоках полиспаста, о т л и ч а ю щ и й с я тем, что, с целью снижения металлоемкости и повышения надежности подъемника, приводы гори=зонтального перемещения и подъемника кузова, приводы горизонтального перемещения и подъема кузова закреп-* лены стационарно на металлоконструк^ ции, канаты привода подъема взаимодействуют с направляющими блоками размещенными на металлоконструкции между_приводом подъема и полиспастом, и свободные концы канатов закреплены на металлоконструкции. а 9 I 1211 278 Изобретение относится к коксохимической промышленности, а именно F подъемникам для транспортировки * кузова коксовозного вагона с раскаленным коксом к камерам сухого 5 тушения кокса. Целью изобретения является снижение металлоемкости и повышение надежности подъемника УСТК. ї0 На фиг. 1 показан подъемник в момент захвата кузова коксовозного вагона, общий вид; на фиг, 2 подвижная часть подъемника в более крупном масштабе; на фиг. 3 - кине15 матическая схема канатного привода подъема; на фиг. 4 - кинематическая схема реечного привода передвижения. Подъемник установки сухого сушения кокса Включает тележку I с приводом горизонтального перемещения, со- 20 стоящим из двигателя 2, редуктора 3, тормоза 4, зубчатого колеса 5 и зубчатой рейки 6, размещенной на роликах 7. Тележка 1 с приводом горизонтального перемещения разме25 іцена на металлоконструкции 8 над камерой тушения кокса 9, Привод подъемника кузова коксовозного вагона 10 со* состоит из двигателя 11, тормоза 12, редуктора 13, барабана 14, на который 30 наеиты канаты 15, огибающие через направляющие блоки 16 верхние 17 и нижние 18 блоки полиспаста, а свободные концы канатов 15 закреплены на металлоконструкции 8. Ню нижних 18 35 блоках полиспаста размещена траверса 19 с грузозахватным устройством 20 и теплозащитным экраном 21. Подъемник работает следующим образом. 40 Кузов коксовозного вагона 10 с коксом устанавливают под тележкой 1, находящейся в крайнем левом положении. Включают привод подъема кузова 45 коксовозного вагона 10. При этом с 2 помощью двигателя 1I, редуктора 13, барабана 14 с канатами 15 через направляющие блоки 16, верхние 17 и нижние 18 блоки полиспаста, траверсу 1 9 с грузозахватным устройством 20 и теплозащитным экраном 21 опускают на кузов коксовозного вагона 10. При захвате грузозахватным устройством 20 кузова коксовозного вагона 10 тормозом 12 прекращают опускание траверсы 19, Двигатель 11 подъема кузова переключают и кузов коксовозного вагона 10 поднимают в крайнее верхнее положение, после чего подъем прекращают. Вслед за этим включают привод горизонтального перемещения тележки 1, для чего посредством двиі гателя 2 , редуктора 3 приводят во вращение зубчатое колесо 5, которое перемещает зубчатую рейку 6 с тележкой 1 в правое крайнее положение, в котором тележка 1 с кузовом коксовозного вагона 10 располагается над камерой сухого тушения 9. При достижении тележкой 1 правого крайнего положения двигатель 2 отключают и тележку 1 останавливают с помощью тормоза 4. После опорожнения кузова коксовозного вагона 10 включают привод горизонтального перемещения и переводят тележку в крайнее левое положение. Вслед за этим включают привод подъема кузова коксовозного вагона и вагон опускают вниэ» Цикл работы подъемника при этом заканчивается. Предложенный подъемник УСТК имеет меньшую металлоемкость по сравнению с известным в связи с тем, что приводы подъема кузова и горизонтального перемещения тележки размещены на металлоконструкции УСТК, а не на тележке. Это приводит к уменьшению массы тележки и снижению мощности привода горизонтального перемещения. 1211278 15 17 Фиг.; го 00 1211278 —X (Pus. З 6 вниипи Тираж 483 Заказ 608/30 Подписное Филиал П П "Патент", П г.Ужгород, ул.Проектная, 4 (Риг \

Дивитися

Додаткова інформація

Назва патенту англійською

The elevator of the installation for the dry quenching of coke

Автори англійською

Azimov Oleksandr Abramovych, Holtman Borys Davydovych, Yevtushenko Yurii Ivanovych, Minasov Oleksandr Mykolaiovych, Suslov Oleksandr Mykolaiovych, Tymofeev Yurii Dmytrovych

Назва патенту російською

Подъемник установки сухого тушения кокса

Автори російською

Азимов Александр Абрамович, Гольтман Борис Давидович, Евтушенко Юрий Иванович, Минасов Алесандр Николаевич, Суслов Александр Николаевич, Тимофеев Юрий Дмитриевич

МПК / Мітки

МПК: C10B 39/02

Мітки: сухого, установки, гасіння, коксу, підйомник
