Трансформатор-генератор
Формула / Реферат
1. Трансформатор-генератор (Тр-Г), що містить статор (1), набраний із шихтованих пластин феромагнітного матеріалу з низькою магнітною індукцією (Мі), в межах 0,0007-0,01 Тл, з розташованими на ньому котушками (3) фазної обмотки, які з'єднані послідовно, нерухомий ротор (4), набраний із шихтованих пластин феромагнітного матеріалу з високою Мі, в межах 1,8-2,16 Тл, з розташованими на ньому обмотками (5) для збудження магнітних полів, металеві полюси (6), набрані із шихтованих пластин з Мі 1,8-2,16 Тл, які з'єднують пакети ротора і статора Тр-Г між собою, який відрізняється тим, що обмотки для збудження магнітних полів (ротора) з'єднані паралельно і так, щоб збуджені магнітні потоки були спрямовані назустріч один одному.
2. Трансформатор-генератор за п. 1, який відрізняється тим, що на осердя фазної обмотки статора нанесена оболонка клейкого напилення заліза (Мі 2,16 Тл).
Текст

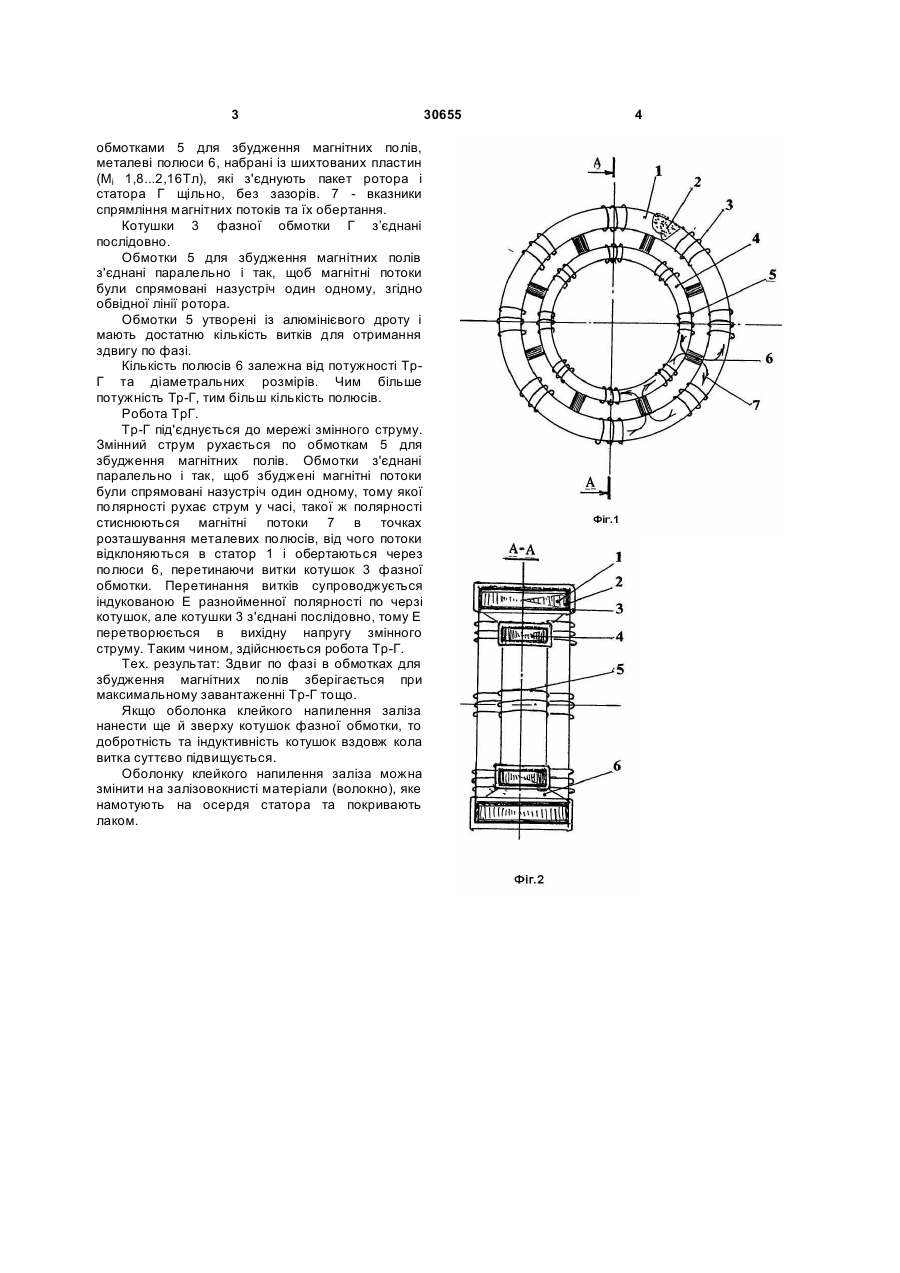

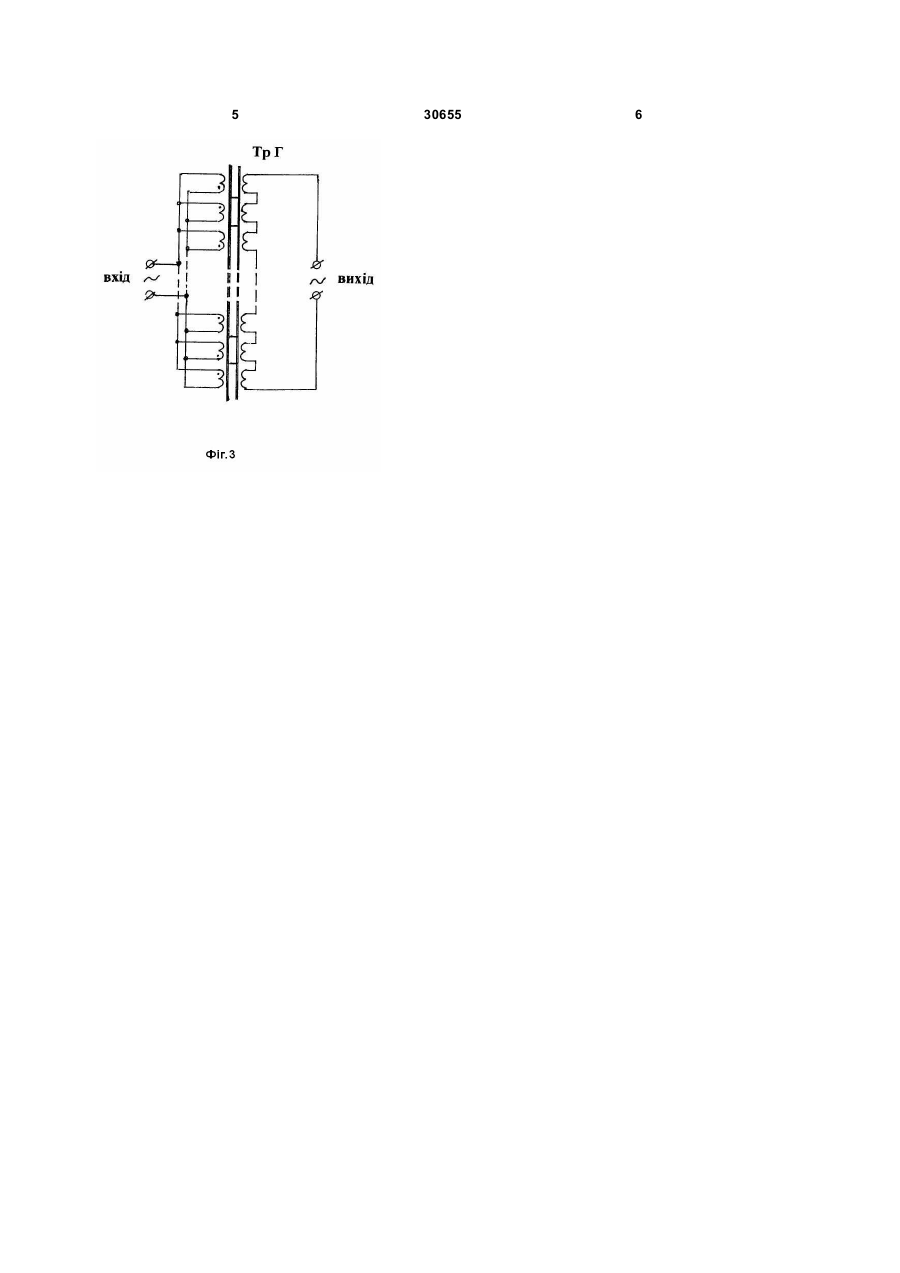

1. Трансформатор-генератор (Тр-Г), що містить статор (1), набраний із шихтованих пластин феромагнітного матеріалу з низькою магнітною індукцією (Мі), в межах 0,0007-0,01 Тл, з розташованими на ньому котушками (3) фазної обмотки, які з'єднані послідовно, нерухомий ротор (4), набраний із шихтованих пластин 3 обмотками 5 для збудження магнітних полів, металеві полюси 6, набрані із шихтованих пластин (Мі 1,8...2,16Тл), які з'єднують пакет ротора і статора Г щільно, без зазорів. 7 - вказники спрямління магнітних потоків та їх обертання. Котушки 3 фазної обмотки Г з’єднані послідовно. Обмотки 5 для збудження магнітних полів з'єднані паралельно і так, щоб магнітні потоки були спрямовані назустріч один одному, згідно обвідної лінії ротора. Обмотки 5 утворені із алюмінієвого дроту і мають достатню кількість витків для отримання здвигу по фазі. Кількість полюсів 6 залежна від потужності ТрГ та діаметральних розмірів. Чим більше потужність Тр-Г, тим більш кількість полюсів. Робота ТрГ. Тр-Г під'єднується до мережі змінного струму. Змінний струм рухається по обмоткам 5 для збудження магнітних полів. Обмотки з'єднані паралельно і так, щоб збуджені магнітні потоки були спрямовані назустріч один одному, тому якої полярності рухає струм у часі, такої ж полярності стиснюються магнітні потоки 7 в точках розташування металевих полюсів, від чого потоки відклоняються в статор 1 і обертаються через полюси 6, перетинаючи витки котушок 3 фазної обмотки. Перетинання витків супроводжується індукованою Ε разнойменної полярності по черзі котушок, але котушки 3 з'єднані послідовно, тому Ε перетворюється в вихідну напругу змінного струму. Таким чином, здійснюється робота Тр-Г. Тех. результат: Здвиг по фазі в обмотках для збудження магнітних полів зберігається при максимальному завантаженні Тр-Г тощо. Якщо оболонка клейкого напилення заліза нанести ще й зверху котушок фазної обмотки, то добротність та індуктивність котушок вздовж кола витка суттєво підвищується. Оболонку клейкого напилення заліза можна змінити на залізовокнисті матеріали (волокно), яке намотують на осердя статора та покривають лаком. 30655 4 5 30655 6
ДивитисяДодаткова інформація
Назва патенту англійськоюTransformer generator
Автори англійськоюKuhushov Oleksandr Serhiiovych
Назва патенту російськоюТрансформатор-генератор
Автори російськоюКугушов Александр Сергеевич, Кугушев Александр Сергеевич, Кугушов Александр Сергеевич
МПК / Мітки
МПК: H02K 57/00
Мітки: трансформатор-генератор
