Захисне взуття для працівників солевидобувної галузі

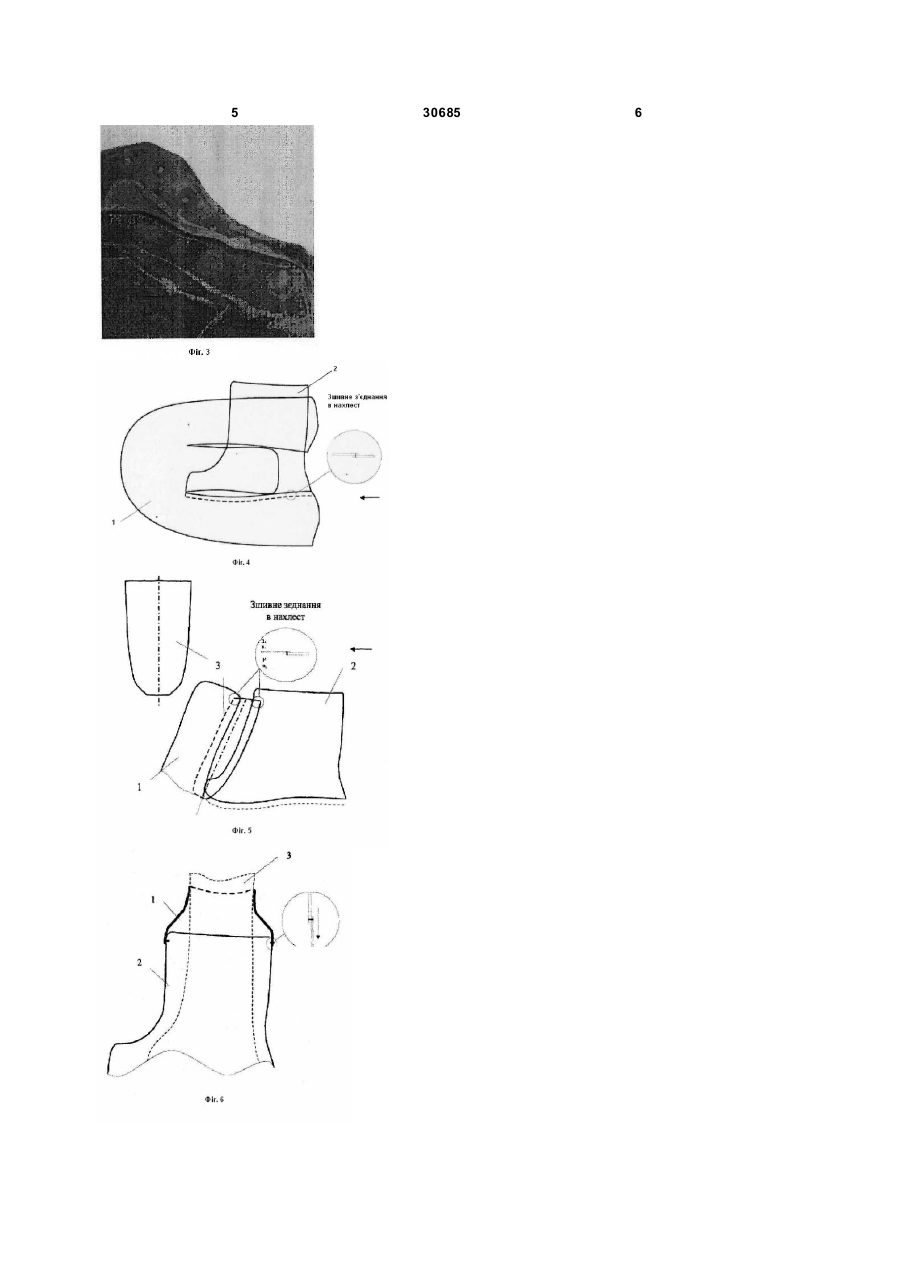

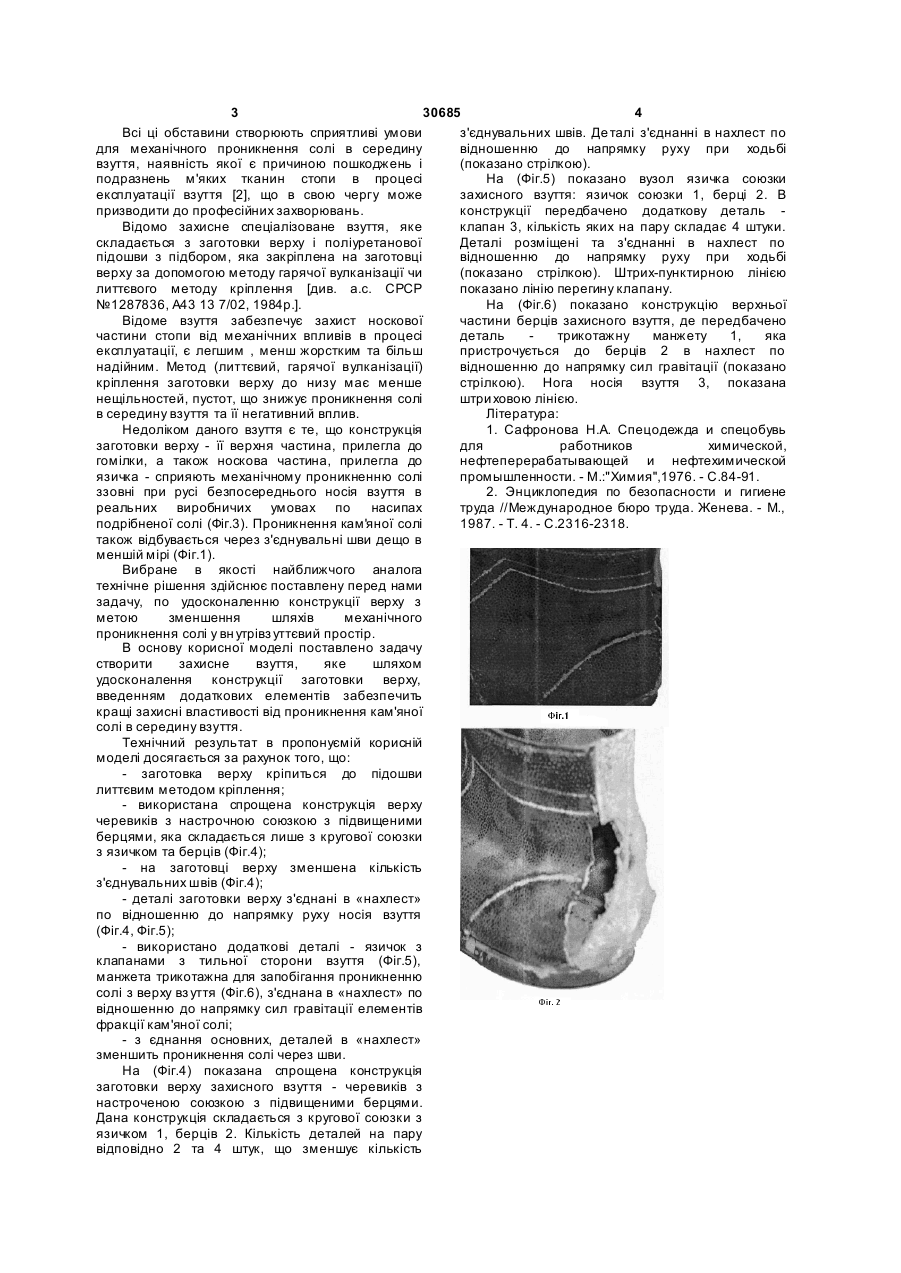

Захисне взуття для працівників солевидобувної галузі, що містить черевики з підвищеними берцями литтєвого методу кріплення, яке відрізняється тим, що верх вз уття виготовлений з кругової союзки з язичком та клапанами, трикотажної манжети, скріплених внапуск між собою. (19) (21) u200711668 (22) 22.10.2007 (24) 11.03.2008 (72) РЕЙС ТІБЕРІЙ ТІБЕРІЙОВИЧ, UA, РЕЙС ІЛЬДИКА БЕЙЛІВН А, UA, ФОРДЗЮН ЮРІЙ ІВАНОВИЧ, UA (73) МУКАЧІВСЬКИЙ ТЕХНОЛОГІЧНИЙ ІНСТИТУТ, UA 3 30685 4 Всі ці обставини створюють сприятливі умови з'єднувальних швів. Деталі з'єднанні в нахлест по для механічного проникнення солі в середину відношенню до напрямку руху при ходьбі взуття, наявність якої є причиною пошкоджень і (показано стрілкою). подразнень м'яких тканин стопи в процесі На (Фіг.5) показано вузол язичка союзки експлуатації взуття [2], що в свою чергу може захисного взуття: язичок союзки 1, берці 2. В призводити до професійних захворювань. конструкції передбачено додаткову деталь Відомо захисне спеціалізоване взуття, яке клапан 3, кількість яких на пару складає 4 штуки. складається з заготовки верху і поліуретанової Деталі розміщені та з'єднанні в нахлест по підошви з підбором, яка закріплена на заготовці відношенню до напрямку руху при ходьбі верху за допомогою методу гарячої вулканізації чи (показано стрілкою). Штрих-пунктирною лінією литтєвого методу кріплення [див. а.с. СРСР показано лінію перегину клапану. №1287836, А43 13 7/02, 1984р.]. На (Фіг.6) показано конструкцію верхньої Відоме взуття забезпечує захист носкової частини берців захисного взуття, де передбачено частини стопи від механічних впливів в процесі деталь трикотажну манжету 1, яка експлуатації, є легшим , менш жорстким та більш пристрочується до берців 2 в нахлест по надійним. Метод (литтєвий, гарячої вулканізації) відношенню до напрямку сил гравітації (показано кріплення заготовки верху до низу має менше стрілкою). Нога носія взуття 3, показана нещільностей, пустот, що знижує проникнення солі штри ховою лінією. в середину взуття та її негативний вплив. Література: Недоліком даного взуття є те, що конструкція 1. Сафронова Н.А. Спецодежда и спецобувь заготовки верху - її верхня частина, прилегла до для работников химической, гомілки, а також носкова частина, прилегла до нефтеперерабатывающей и нефтехимической язичка - сприяють механічному проникненню солі промышленности. - М.:"Химия",1976. - С.84-91. ззовні при русі безпосереднього носія взуття в 2. Энциклопедия по безопасности и гигиене реальних виробничих умовах по насипах труда //Международное бюро труда. Женева. - М., подрібненої солі (Фіг.3). Проникнення кам'яної солі 1987. - Т. 4. - С.2316-2318. також відбувається через з'єднувальні шви дещо в меншій мірі (Фіг.1). Вибране в якості найближчого аналога технічне рішення здійснює поставлену перед нами задачу, по удосконаленню конструкції верху з метою зменшення шляхів механічного проникнення солі у вн утрівз уттєвий простір. В основу корисної моделі поставлено задачу створити захисне взуття, яке шляхом удосконалення конструкції заготовки верху, введенням додаткових елементів забезпечить кращі захисні властивості від проникнення кам'яної солі в середину взуття. Технічний результат в пропонуємій корисній моделі досягається за рахунок того, що: - заготовка верху кріпиться до підошви литтєвим методом кріплення; - використана спрощена конструкція верху черевиків з настрочною союзкою з підвищеними берцями, яка складається лише з кругової союзки з язичком та берців (Фіг.4); - на заготовці верху зменшена кількість з'єднувальних швів (Фіг.4); - деталі заготовки верху з'єднані в «нахлест» по відношенню до напрямку руху носія взуття (Фіг.4, Фіг.5); - використано додаткові деталі - язичок з клапанами з тильної сторони взуття (Фіг.5), манжета трикотажна для запобігання проникненню солі з верху вз уття (Фіг.6), з'єднана в «нахлест» по відношенню до напрямку сил гравітації елементів фракції кам'яної солі; - з єднання основних, деталей в «нахлест» зменшить проникнення солі через шви. На (Фіг.4) показана спрощена конструкція заготовки верху захисного взуття - черевиків з настроченою союзкою з підвищеними берцями. Дана конструкція складається з кругової союзки з язичком 1, берців 2. Кількість деталей на пару відповідно 2 та 4 штук, що зменшує кількість 5 30685 6
