Засипний апарат доменної печі

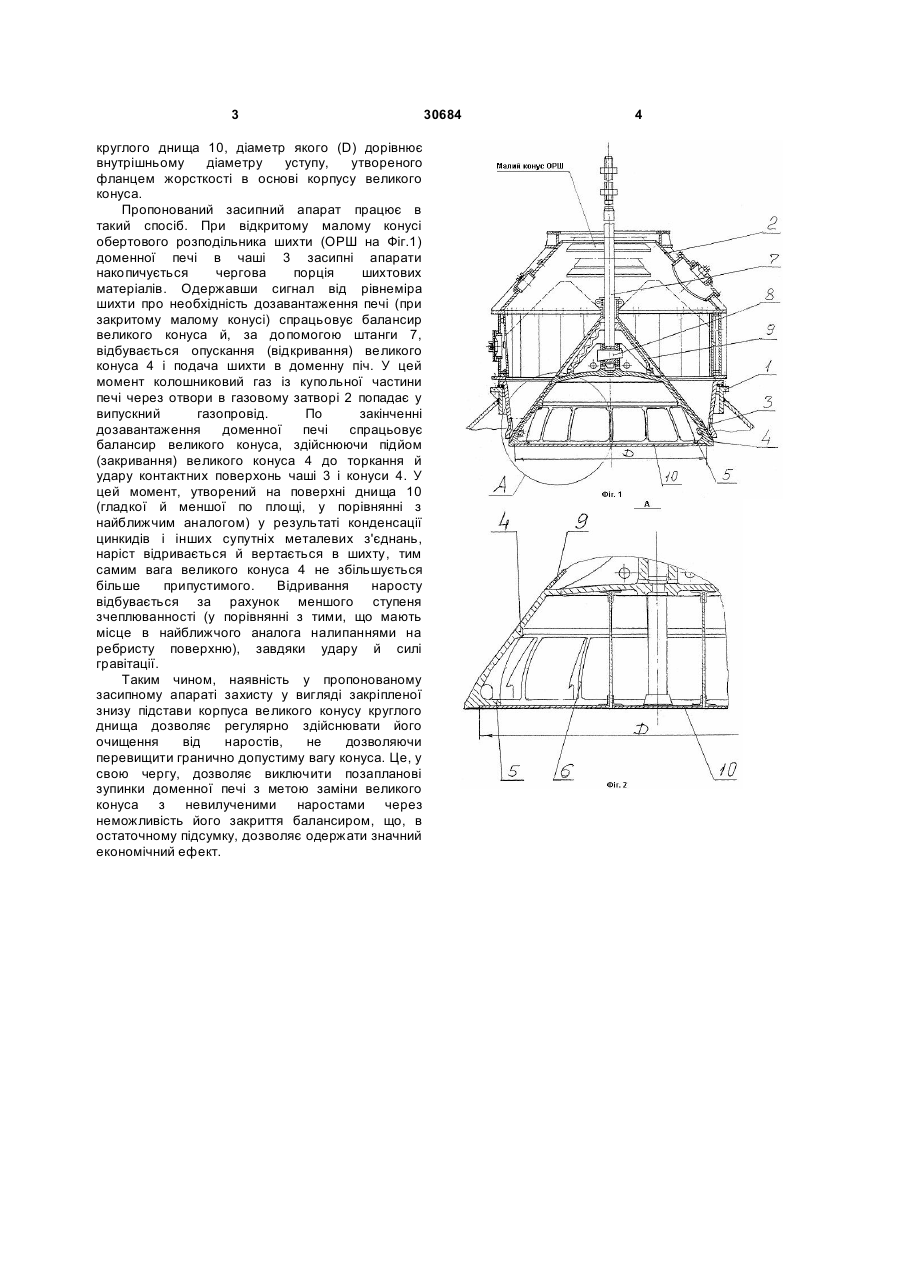

Засипний апарат доменної печі, що включає великий конус, корпус якого оснащений у основі із внутрішньої сторони фланцем жорсткості з розміщеними на ньому вертикальними ребрами, що утворює уступ у основі корпусу великого конуса, який відрізняється тим, що він оснащений металевим круглим днищем, жорстко прикріпленим знизу до фланця жорсткості основи корпусу великого конуса, причому діаметр днища дорівнює внутрішньому діаметру уступу в основі корпусу великого конуса. (19) (21) u200711640 (22) 22.10.2007 (24) 11.03.2008 (72) ДОЛЯ СЕРГІЙ МИКОЛАЙОВИЧ, UA, КОСОЛАП МИКОЛА ВОЛОДИМИРОВИЧ, UA, ЗАРАПІН ІВАН ЛЕОНІДОВИЧ, UA, ТІТОВ ВАЛЕРІЙ ГЕОРГІЙОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. ІЛЛІЧА", UA (56) 3 круглого днища 10, діаметр якого (D) дорівнює внутрішньому діаметру уступу, утвореного фланцем жорсткості в основі корпусу великого конуса. Пропонований засипний апарат працює в такий спосіб. При відкритому малому конусі обертового розподільника шихти (ОРШ на Фіг.1) доменної печі в чаші 3 засипні апарати накопичується чергова порція шихтових матеріалів. Одержавши сигнал від рівнеміра шихти про необхідність дозавантаження печі (при закритому малому конусі) спрацьовує балансир великого конуса й, за допомогою штанги 7, відбувається опускання (відкривання) великого конуса 4 і подача шихти в доменну піч. У цей момент колошниковий газ із купольної частини печі через отвори в газовому затворі 2 попадає у випускний газопровід. По закінченні дозавантаження доменної печі спрацьовує балансир великого конуса, здійснюючи підйом (закривання) великого конуса 4 до торкання й удару контактних поверхонь чаші 3 і конуси 4. У цей момент, утворений на поверхні днища 10 (гладкої й меншої по площі, у порівнянні з найближчим аналогом) у результаті конденсації цинкидів і інших супутніх металевих з'єднань, наріст відривається й вертається в шихту, тим самим вага великого конуса 4 не збільшується більше припустимого. Відривання наросту відбувається за рахунок меншого ступеня зчеплюванності (у порівнянні з тими, що мають місце в найближчого аналога налипаннями на ребристу поверхню), завдяки удару й силі гравітації. Таким чином, наявність у пропонованому засипному апараті захисту у вигляді закріпленої знизу підстави корпуса великого конусу круглого днища дозволяє регулярно здійснювати його очищення від наростів, не дозволяючи перевищити гранично допустиму вагу конуса. Це, у свою чергу, дозволяє виключити позапланові зупинки доменної печі з метою заміни великого конуса з невилученими наростами через неможливість його закриття балансиром, що, в остаточному підсумку, дозволяє одержати значний економічний ефект. 30684 4
