Спосіб розкриття родовищ корисних копалин

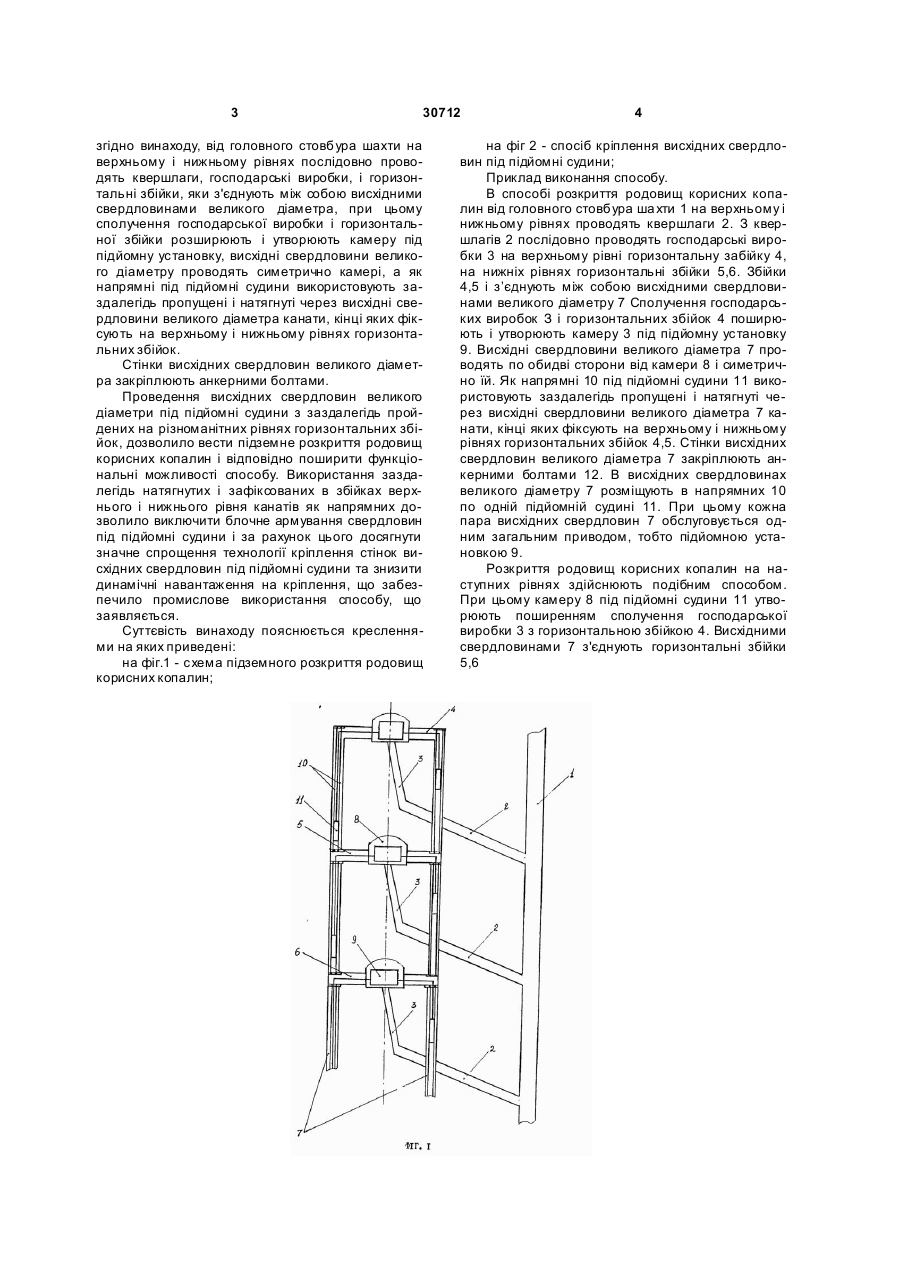

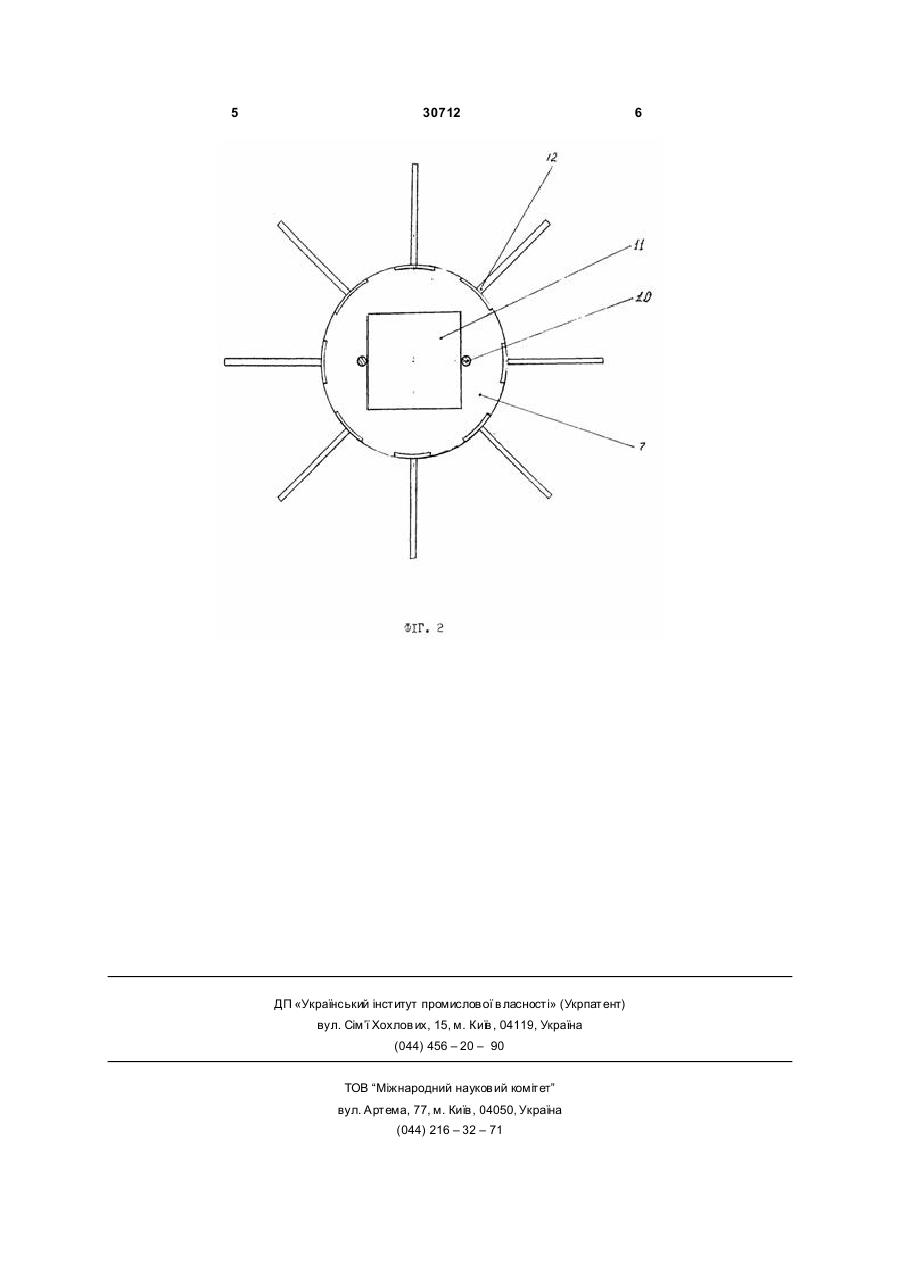

1. Спосіб розкриття родовищ корисних копалин, що включає операції проведення головного стовбура шахти, висхідних свердловин великого діаметра з напрямними під підйомні судини, розміщення в напрямних кожної свердловини по одній підйомній судині, зв’язаних з загальним приводом і кріплення стінок висхідних свердловин великого діаметра, який відрізняється тим, що від головного стовбура шахти на верхньому і нижньому рівнях 3 30712 згідно винаходу, від головного стовбура шахти на верхньому і нижньому рівнях послідовно проводять квершлаги, господарські виробки, і горизонтальні збійки, яки з'єднують між собою висхідними свердловинами великого діаметра, при цьому сполучення господарської виробки і горизонтальної збійки розширюють і утворюють камеру під підйомну установку, висхідні свердловини великого діаметру проводять симетрично камері, а як напрямні під підйомні судини використовують заздалегідь пропущені і натягнуті через висхідні свердловини великого діаметра канати, кінці яких фіксують на верхньому і нижньому рівнях горизонтальних збійок. Стінки висхідних свердловин великого діаметра закріплюють анкерними болтами. Проведення висхідних свердловин великого діаметри під підйомні судини з заздалегідь пройдених на різноманітних рівнях горизонтальних збійок, дозволило вести підземне розкриття родовищ корисних копалин і відповідно поширити функціональні можливості способу. Використання заздалегідь натягнутих і зафіксованих в збійках верхнього і нижнього рівня канатів як напрямних дозволило виключити блочне армування свердловин під підйомні судини і за рахунок цього досягнути значне спрощення технології кріплення стінок висхідних свердловин під підйомні судини та знизити динамічні навантаження на кріплення, що забезпечило промислове використання способу, що заявляється. Суттєвість винаходу пояснюється кресленнями на яких приведені: на фіг.1 - схема підземного розкриття родовищ корисних копалин; 4 на фіг 2 - спосіб кріплення висхідних свердловин під підйомні судини; Приклад виконання способу. В способі розкриття родовищ корисних копалин від головного стовбура ша хти 1 на верхньому і нижньому рівнях проводять квершлаги 2. З квершлагів 2 послідовно проводять господарські виробки 3 на верхньому рівні горизонтальну забійку 4, на нижніх рівнях горизонтальні збійки 5,6. Збійки 4,5 і з’єднують між собою висхідними свердловинами великого діаметру 7 Сполучення господарських виробок З і горизонтальних збійок 4 поширюють і утворюють камеру 3 під підйомну установку 9. Висхідні свердловини великого діаметра 7 проводять по обидві сторони від камери 8 і симетрично їй. Як напрямні 10 під підйомні судини 11 використовують заздалегідь пропущені і натягнуті через висхідні свердловини великого діаметра 7 канати, кінці яких фіксують на верхньому і нижньому рівнях горизонтальних збійок 4,5. Стінки висхідних свердловин великого діаметра 7 закріплюють анкерними болтами 12. В висхідних свердловинах великого діаметру 7 розміщують в напрямних 10 по одній підйомній судині 11. При цьому кожна пара висхідних свердловин 7 обслуговується одним загальним приводом, тобто підйомною установкою 9. Розкриття родовищ корисних копалин на наступних рівнях здійснюють подібним способом. При цьому камеру 8 під підйомні судини 11 утворюють поширенням сполучення господарської виробки 3 з горизонтальною збійкою 4. Висхідними свердловинами 7 з'єднують горизонтальні збійки 5,6 5 30712 ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71 6
