Спосіб розробки рудних родовищ з камерною виїмкою

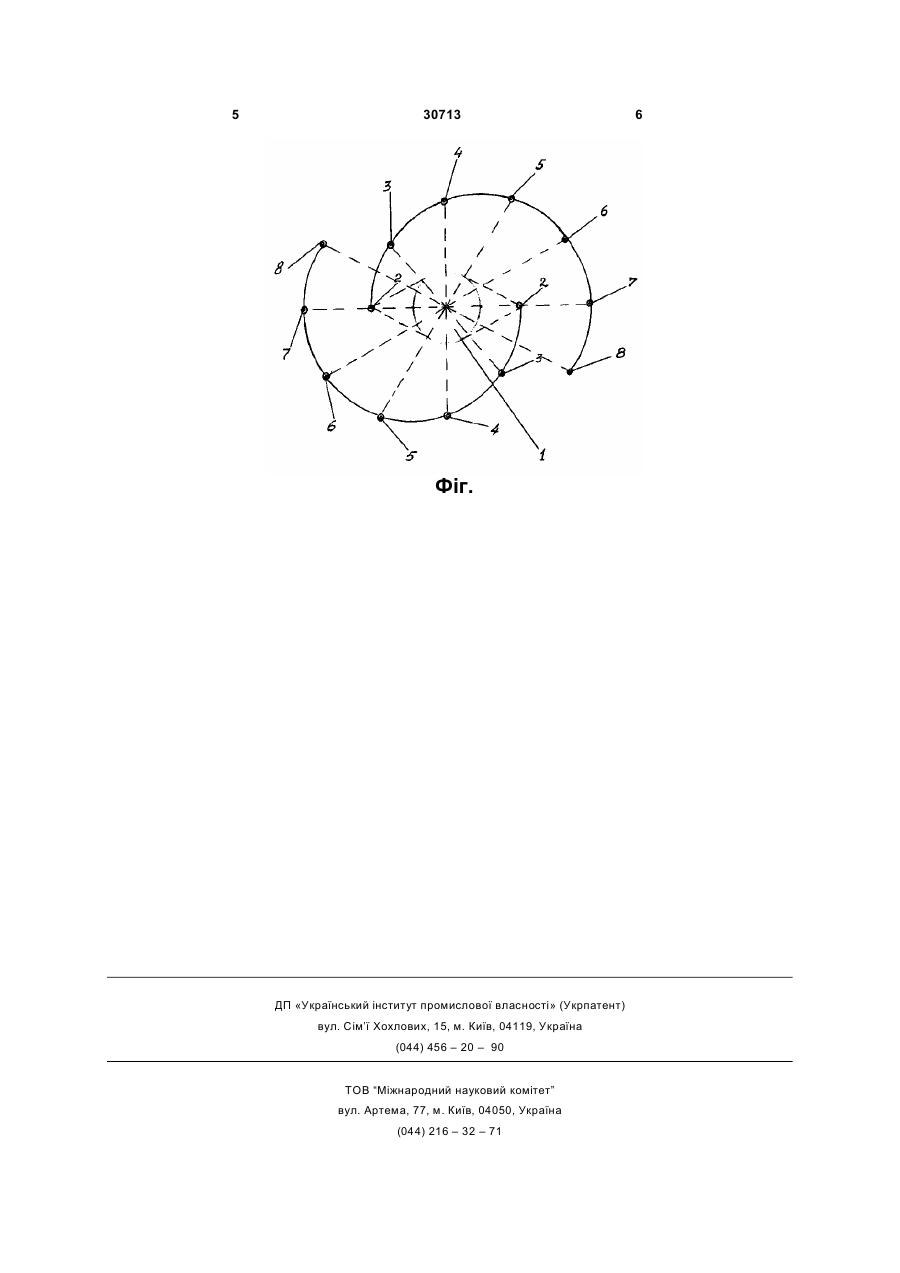

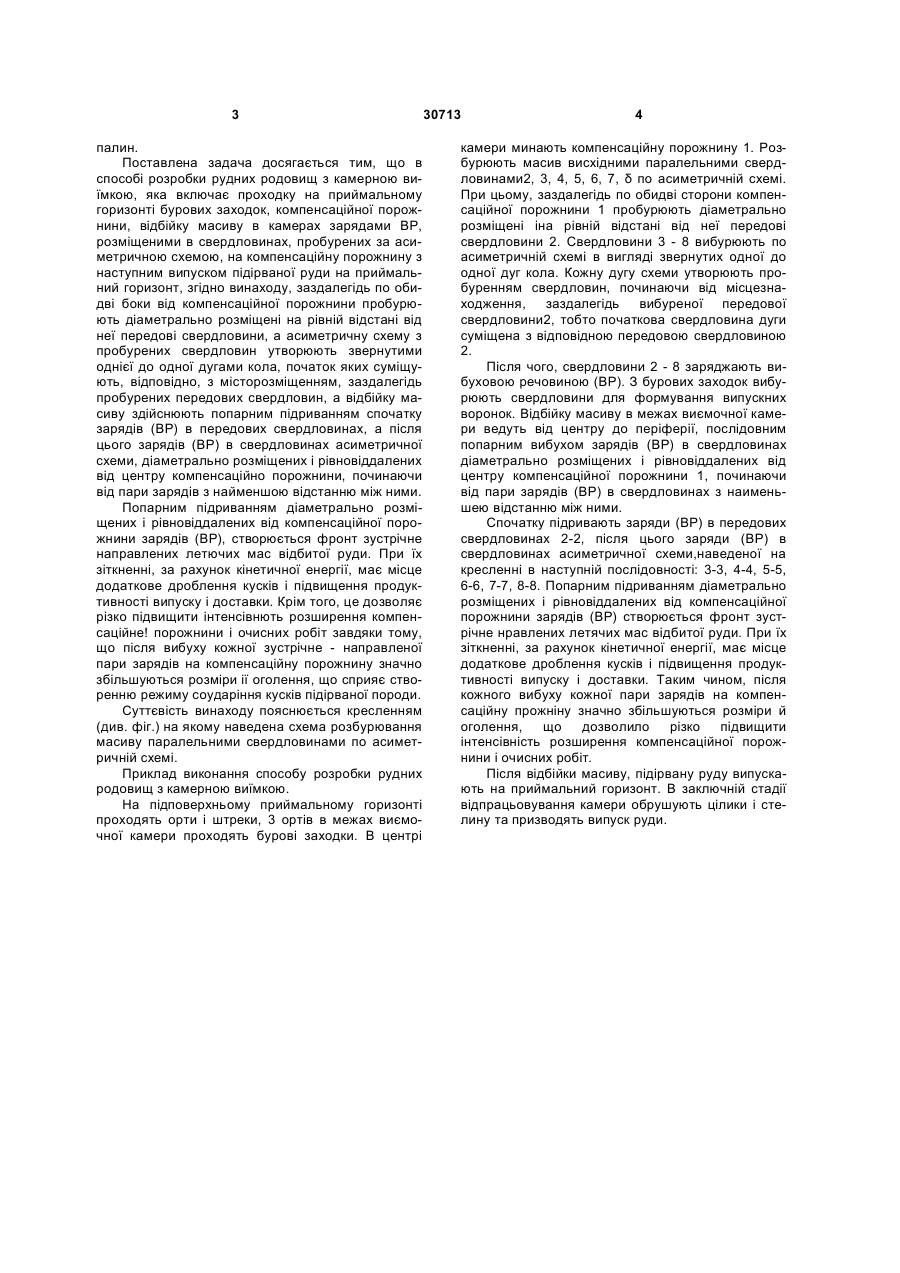

Спосіб розробки рудних родовищ з камерною виїмкою, який включає проходку на приймальному горизонті бурових заходок, компенсаційної порожнини, відбійку масиву в камерах зарядами вибухових речовин (ВР), розміщеними в свердловинах, які пробурені по асиметричній схемі, на компенсаційну порожнину з наступним випуском підірваної руди на приймальний горизонт, який 3 палин. Поставлена задача досягається тим, що в способі розробки рудних родовищ з камерною виїмкою, яка включає проходку на приймальному горизонті бурових заходок, компенсаційної порожнини, відбійку масиву в камерах зарядами ВР, розміщеними в свердловинах, пробурених за асиметричною схемою, на компенсаційну порожнину з наступним випуском підірваної руди на приймальний горизонт, згідно винаходу, заздалегідь по обидві боки від компенсаційної порожнини пробурюють діаметрально розміщені на рівній відстані від неї передові свердловини, а асиметричну схему з пробурених свердловин утворюють звернутими однієї до одної дугами кола, початок яких суміщують, відповідно, з місторозміщенням, заздалегідь пробурених передових свердловин, а відбійку масиву здійснюють попарним підриванням спочатку зарядів (ВР) в передових свердловинах, а після цього зарядів (ВР) в свердловинах асиметричної схеми, діаметрально розміщених і рівновіддалених від центру компенсаційно порожнини, починаючи від пари зарядів з найменшою відстанню між ними. Попарним підриванням діаметрально розміщених і рівновіддалених від компенсаційної порожнини зарядів (ВР), створюється фронт зустрічне направлених летючих мас відбитої руди. При їх зіткненні, за рахунок кінетичної енергії, має місце додаткове дроблення кусків і підвищення продуктивності випуску і доставки. Крім того, це дозволяє різко підвищити інтенсівнють розширення компенсаційне! порожнини і очисних робіт завдяки тому, що після вибуху кожної зустрічне - направленої пари зарядів на компенсаційну порожнину значно збільшуються розміри ії оголення, що сприяє створенню режиму соударіння кусків підірваної породи. Суттєвість винаходу пояснюється кресленням (див. фіг.) на якому наведена схема розбурювання масиву паралельними свердловинами по асиметричній схемі. Приклад виконання способу розробки рудних родовищ з камерною виїмкою. На підповерхньому приймальному горизонті проходять орти і штреки, 3 ортів в межах виємочної камери проходять бурові заходки. В центрі 30713 4 камери минають компенсаційну порожнину 1. Розбурюють масив висхідними паралельними свердловинами2, 3, 4, 5, 6, 7, δ по асиметричній схемі. При цьому, заздалегідь по обидві сторони компенсаційної порожнини 1 пробурюють діаметрально розміщені іна рівній відстані від неї передові свердловини 2. Свердловини 3 - 8 вибурюють по асиметричній схемі в вигляді звернутих одної до одної дуг кола. Кожну дугу схеми утворюють пробуренням свердловин, починаючи від місцезнаходження, заздалегідь вибуреної передової свердловини2, тобто початкова свердловина дуги суміщена з відповідною передовою свердловиною 2. Після чого, свердловини 2 - 8 заряджають вибуховою речовиною (ВР). З бурових заходок вибурюють свердловини для формування випускних воронок. Відбійку масиву в межах виємочної камери ведуть від центру до періферії, послідовним попарним вибухом зарядів (ВР) в свердловинах діаметрально розміщених і рівновіддалених від центру компенсаційної порожнини 1, починаючи від пари зарядів (ВР) в свердловинах з наименьшею відстанню між ними. Спочатку підривають заряди (ВР) в передових свердловинах 2-2, після цього заряди (ВР) в свердловинах асиметричної схеми,наведеної на кресленні в наступній послідовності: 3-3, 4-4, 5-5, 6-6, 7-7, 8-8. Попарним підриванням діаметрально розміщених і рівновіддалених від компенсаційної порожнини зарядів (ВР) створюється фронт зустрічне нравлених летячих мас відбитої руди. При їх зіткненні, за рахунок кінетичної енергії, має місце додаткове дроблення кусків і підвищення продуктивності випуску і доставки. Таким чином, після кожного вибуху кожної пари зарядів на компенсаційну прожніну значно збільшуються розміри й оголення, що дозволило різко підвищити інтенсівність розширення компенсаційної порожнини і очисних робіт. Після відбійки масиву, підірвану руду випускають на приймальний горизонт. В заключній стадії відпрацьовування камери обрушують цілики і стелину та призводять випуск руди. 5 30713 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’ї Хохлових, 15, м. Київ, 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науковий комітет” вул. Артема, 77, м. Київ, 04050, Україна (044) 216 – 32 – 71 6
