Спосіб визначення фізіологічного стану біологічних тканин

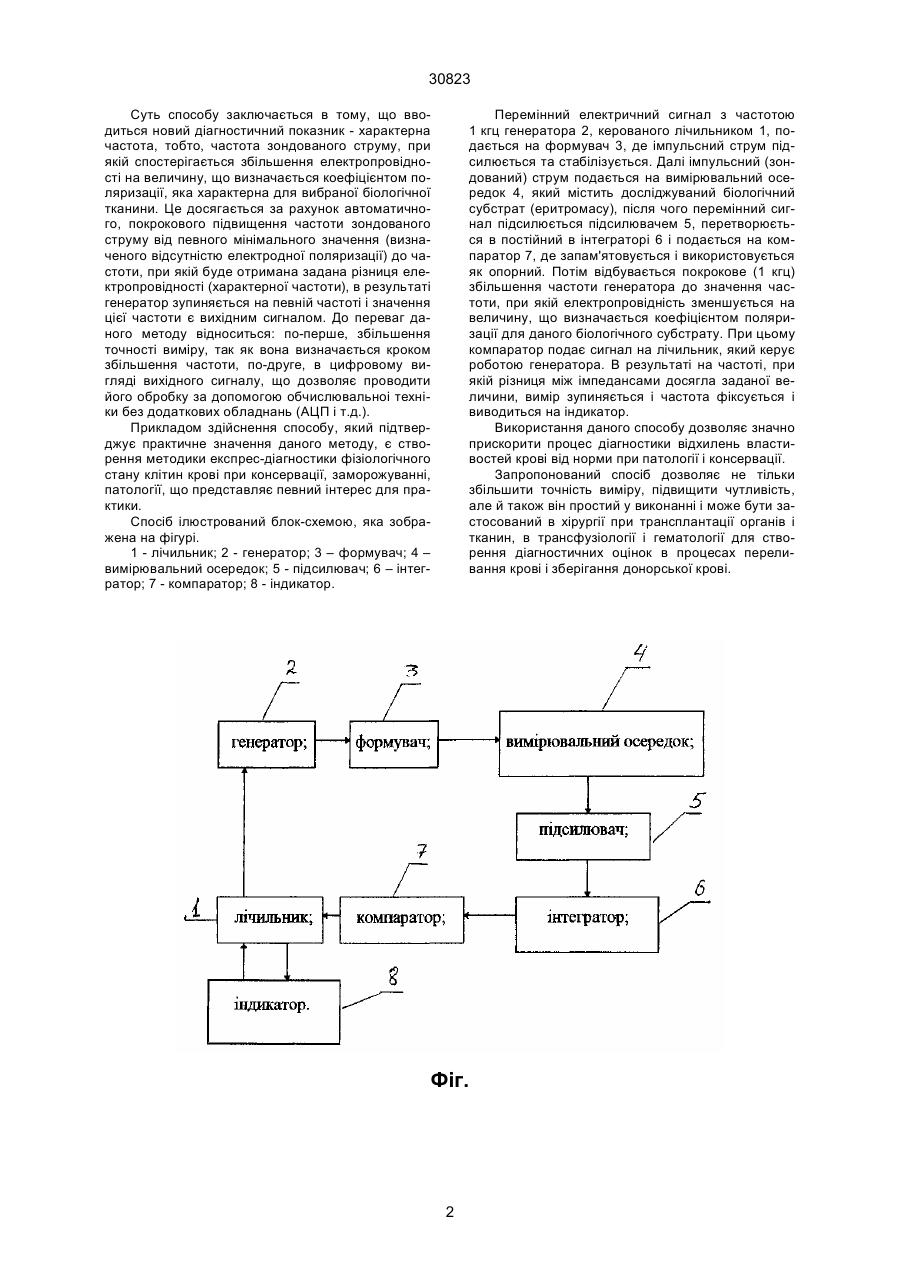

Спосіб визначення фізіологічного стану біологічних тканин шляхом виміру залежності електропровідності від частоти зондованого струму, який відрізняється тим, що, згідно винаходу, здійснюють автоматичний покроковий підбір частоти до значення, при якому збільшення електропровідності на величину, що визначається коефіцієнтом поляризації, характерним для вибраної біологічної тканини. (19) (21) 98062962 (22) 08.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Русяєв Валентин Федорович, Рибалко Сергій Юрійович (73) КРИМСЬКИЙ ДЕРЖАВНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ ІМ. С.І. ГЕОРГІЄВСЬКОГО 30823 Суть способу заключається в тому, що вводиться новий діагностичний показник - характерна частота, тобто, частота зондованого струму, при якій спостерігається збільшення електропровідності на величину, що визначається коефіцієнтом поляризації, яка характерна для вибраної біологічної тканини. Це досягається за рахунок автоматичного, покрокового підвищення частоти зондованого струму від певного мінімального значення (визначеного відсутністю електродної поляризації) до частоти, при якій буде отримана задана різниця електропровідності (характерної частоти), в результаті генератор зупиняється на певній частоті і значення цієї частоти є вихідним сигналом. До переваг даного методу відноситься: по-перше, збільшення точності виміру, так як вона визначається кроком збільшення частоти, по-друге, в цифровому вигляді вихідного сигналу, що дозволяє проводити його обробку за допомогою обчислювальноі техніки без додаткових обладнань (АЦП і т.д.). Прикладом здійснення способу, який підтверджує практичне значення даного методу, є створення методики експрес-діагностики фізіологічного стану клітин крові при консервації, заморожуванні, патологїї, що представляє певний інтерес для практики. Спосіб ілюстрований блок-схемою, яка зображена на фігурі. 1 - лічильник; 2 - генератор; 3 – формувач; 4 – вимірювальний осередок; 5 - підсилювач; 6 – інтегратор; 7 - компаратор; 8 - індикатор. Перемінний електричний сигнал з частотою 1 кгц генератора 2, керованого лічильником 1, подається на формувач 3, де імпульсний струм підсилюється та стабілізується. Далі імпульсний (зондований) струм подається на вимірювальний осередок 4, який містить досліджуваний біологічний субстрат (еритромасу), після чого перемінний сигнал підсилюється підсилювачем 5, перетворюється в постійний в інтеграторі 6 і подається на компаратор 7, де запам'ятовується і використовується як опорний. Потім відбувається покрокове (1 кгц) збільшення частоти генератора до значення частоти, при якій електропровідність зменшується на величину, що визначається коефіцієнтом поляризації для даного біологічного субстрату. При цьому компаратор подає сигнал на лічильник, який керує роботою генератора. В результаті на частоті, при якій різниця між імпедансами досягла заданої величини, вимір зупиняється і частота фіксується і виводиться на індикатор. Використання даного способу дозволяє значно прискорити процес діагностики відхилень властивостей крові від норми при патології і консервації. Запропонований спосіб дозволяє не тільки збільшити точність виміру, підвищити чутливість, але й також він простий у виконанні і може бути застосований в хірургії при трансплантації органів і тканин, в трансфузіології і гематології для створення діагностичних оцінок в процесах переливання крові і зберігання донорської крові. Фіг. 2 30823 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
