Повітряний сепаратор очищення і сортування зерна та насіння

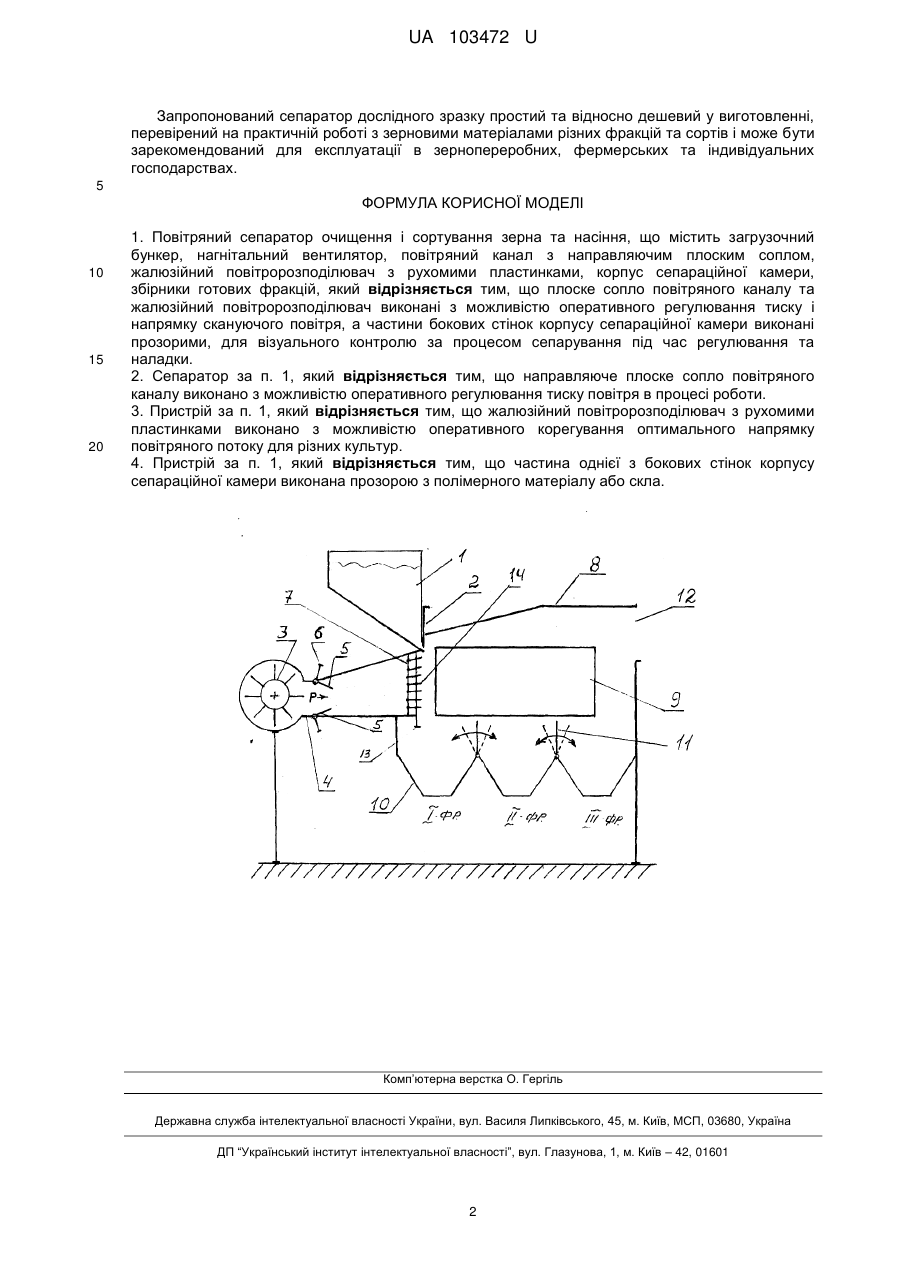

Реферат: Повітряний сепаратор очищення і сортування зерна та насіння містить загрузочний бункер, нагнітальний вентилятор, повітряний канал з направляючим плоским соплом, жалюзійний повітророзподілювач з рухомими пластинками, корпус сепараційної камери, збірники готових фракцій. Плоске сопло повітряного каналу та жалюзійний повітророзподілювач виконані з можливістю оперативного регулювання тиску і напрямку скануючого повітря, а частини бокових стінок корпусу сепараційної камери виконані прозорими, для візуального контролю за процесом сепарування під час регулювання та наладки. UA 103472 U (12) UA 103472 U UA 103472 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до повітряних пристроїв для очищення і сортування зерна в сільськогосподарському виробництві, може бути застосована в зернопереробних, фермерських та індивідуальних господарствах для очищення і сортування зерна, насіння, круп та інших сипких матеріалів, провітрювання та підсушування зернової продукції. Відомі пристрої для поділу зернової суміші, в яких вентилятор створює повітряний потік, яким розділяє зернову суміш на фракції (див. З.Л.ТИЦ Машины для послеуборочной обработки семян), (див. деклараційний патент на винахід UA 60254, "Спосіб сепарування сипучої суміші у текучому середовищі та пристрій для його здійснення"), (див. "Повітряний сепаратор очищення і сортування зерна" Марчук Л.Д. деклараційний патент № 88929). Найбільш близький за технічною суттю, вибраний патент RU 81105 "Устройство для предварительной очистки зерна", в якому повітряний потік розділяє спадаючу зернову суміш на очищене зерно та відходи. Недоліком вказаних конструкцій є мала ефективність сепарації, неможливість достатньо та оперативно регулювати під час роботи тиск і кут напрямку повітря для різних зернових культур, що призводить до погіршення якості очистки та додаткових витрат часу. В основу корисної моделі поставлено задачу підвищити ефективність та удосконалити конструкцію за рахунок оснащення її додатковими елементами оперативної корекції тиску і оптимального напрямку повітря з можливістю візуального нагляду за процесом роботи через прозорі частини бокових стінок корпусу сепараційної камери. Для вирішення задачі запропонований сепаратор, який містить загрузочний бункер, нагнітальний вентилятор, повітряний канал, в якому шарнірно закріплені верхня та нижня пластини направляючого плоского сопла, жалюзійний повітророзподілювач, корпус сепараційної камери, збірники продукції з шарнірно закріпленими між ними направляючими розділювачами фракцій. Поєднання запропонованих ознак з раніше відомими дозволяє очистити зернову суміш та поділити її за вагою, щонайменше на три фракції, візуально контролювати процес сепарації через прозорі частини бокових стінок, та оперативно регулювати під час роботи оптимальний тиск і напрямок повітря для зернової продукції різних культур, чим підвищити якість сепарування та забезпечити надійну роботу. На кресленні зображений загальний вид сепаратора в комплектації для роботи; Повітряний сепаратор містить загрузочний бункер 1, з шиберною заслінкою 2, корпус сепараційної камери 8 з прозорими частинами бокових стінок 9, нагнітальний вентилятор 3, повітряний канал 4, жалюзійний повітророзподілювач 7 з важелем управління рухомими пластинками 13 для вибору оптимального напрямку повітряного потоку. Збірники готових фракцій 10 з направляючими розділювачами 11. Повітряний канал 4, в якому шарнірно закріплені верхня та нижня пластини направляючого плоского сопла 5 з регулюючими важелями 6, забезпечує можливість змінювати тиск Ρ повітря, переважну швидкість повітряного потоку у різних по висоті плоских отворах жалюзі повітророзподілювача 7. Горизонтальні щілини пластинок 14 жалюзі повітророзподілювача орієнтовані під гострим кутом до вертикалі, при цьому кути установки пластинок 14 відносно вертикалі послідовно збільшуються зверху донизу по потоку падіння зернової суміші. Для підвищення якості сепарування різних культур жалюзі повітророзподілювача виконані з можливістю оперативного корегування напрямку повітряного потоку. Частини бокових стінок корпусу 9 сепараційної камери виконані прозорими з полімерного матеріалу або скла для візуального нагляду за процесом роботи та оперативного усунення можливих недоліків при зриві повітряного потоку, виникненні зон турбулентності. Повітряний пристрій очищення і сортування зерна працює таким чином: З бункера 1, дозований шиберною заслінкою 2 зерновий ворох гравітаційно спадає в сепараційну камеру 8. При падінні, послідовно по потоку, зерно сканується тиском повітря з горизонтальних щілин жалюзі повітророзподілювача 7, відхиляється в залежності від маси в напрямку руху повітря і по траєкторії падіння продукція розподіляється відомим способом по збірниках фракцій 10 за рахунок різниці ваги і форми матеріалу. Прозорі частини бокових стінок 9 корпусу сепараційної камери дають можливість візуального нагляду за процесом роботи. Відповідно підібраний калібр направляючого плоского сопла 5, гострі кути пластинок 14 жалюзі відносно вертикалі, спрямовують оптимальний тиск і напрямок повітря, дією повітряних струменів забезпечує якісне очищення та розділення часток зернової суміші. Розділювачі 11 корегують спадання продукції по відповідних збірниках. В перший - камінчики та важкі домішки, другий - зернову частину, третій легкі частки та відходи. Пилові та найлегші частки видаляються з сепараційної камери через отвір 12. Крім того під час сепарації провадиться провітрювання та досушування зерна приблизно на 0,5-1 проценти. 1 UA 103472 U Запропонований сепаратор дослідного зразку простий та відносно дешевий у виготовленні, перевірений на практичній роботі з зерновими матеріалами різних фракцій та сортів і може бути зарекомендований для експлуатації в зернопереробних, фермерських та індивідуальних господарствах. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Повітряний сепаратор очищення і сортування зерна та насіння, що містить загрузочний бункер, нагнітальний вентилятор, повітряний канал з направляючим плоским соплом, жалюзійний повітророзподілювач з рухомими пластинками, корпус сепараційної камери, збірники готових фракцій, який відрізняється тим, що плоске сопло повітряного каналу та жалюзійний повітророзподілювач виконані з можливістю оперативного регулювання тиску і напрямку скануючого повітря, а частини бокових стінок корпусу сепараційної камери виконані прозорими, для візуального контролю за процесом сепарування під час регулювання та наладки. 2. Сепаратор за п. 1, який відрізняється тим, що направляюче плоске сопло повітряного каналу виконано з можливістю оперативного регулювання тиску повітря в процесі роботи. 3. Пристрій за п. 1, який відрізняється тим, що жалюзійний повітророзподілювач з рухомими пластинками виконано з можливістю оперативного корегування оптимального напрямку повітряного потоку для різних культур. 4. Пристрій за п. 1, який відрізняється тим, що частина однієї з бокових стінок корпусу сепараційної камери виконана прозорою з полімерного матеріалу або скла. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
